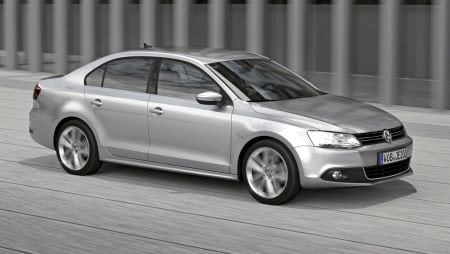

Der Jetta VI wurde im Juni 2010 am Times Square in New York City enthüllt. Das Design der Limousine wurde vom Konzept des VW New Compact Coupé übernommen. Im Jahr 2015 wurde das Auto einem Restyling unterzogen. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im VW Jetta A6 (sechste Generation; Codename NF; Körper Marke 162; Plattform PQ35). Baujahre: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 und 2019.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

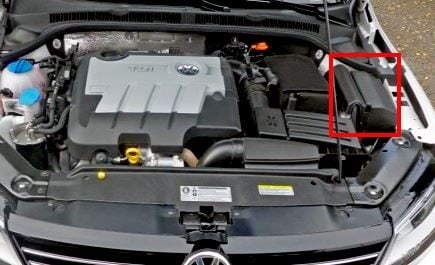

Der Sicherungskasten befindet sich auf der rechten Seite, neben der Batterie, und ist mit einer Kunststoffabdeckung versehen.

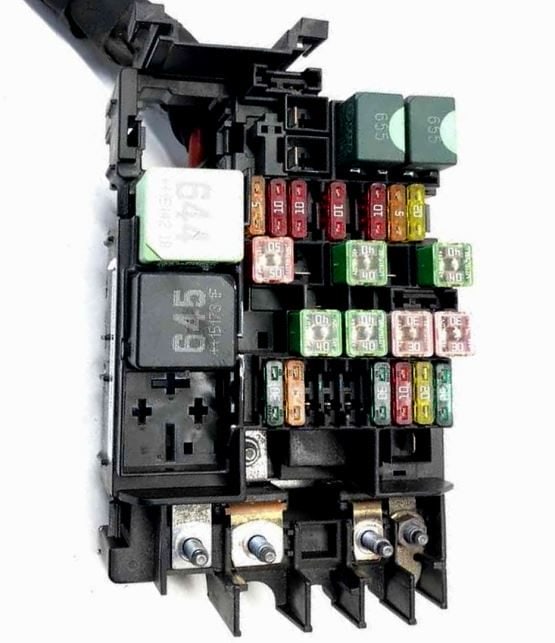

Gesamtansicht.

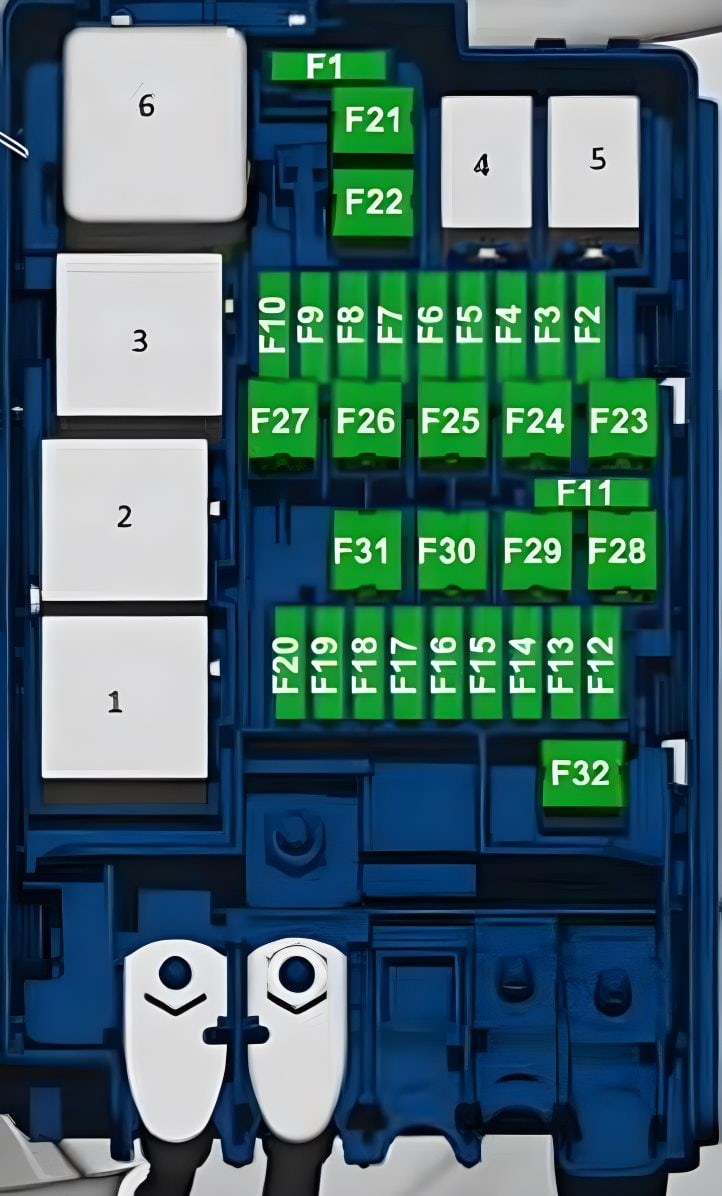

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Relais der Sekundärluftpumpe
2. | Kühlsystempumpenrelais
3. | Luftzufuhrrelais, Stromversorgungsrelais Klemme 30
4. | Leer
5. | Leer
6. | Glühkerzenrelais
F1. | Leer
F2. | Motormanagement, Stromversorgungsrelais Motorelektronik | 10A / 15A
F3. | Kühlerlüftermotor, Heizungsrelais | 5A
F4. | Motormanagement, Kühlmittelpumpe, Heizelement Lambdasonde | 5A / 10A / 15A
F5. | Heizelement Lambdasonde, Diagnosepumpe Antriebssystem, Luftmengenmesser, Vakuumpumpe Bremssystem | 5A / 10A / 20A
F6. | Kraftstoffsystem-Diagnosepumpe, Kraftstofftank-Absperrventil, Sekundärluftpumpenrelais | 5A / 10A / 15A
F7. | Zündspule, Kraftstoffdruckregler | 5A / 20A
F8. | Drosselblock, Überdruckventil, Kupplungsdruckregler. | 10A
F9. | Glühkerzensteuergerät, Kraftstoffpumpenrelais | 5A / 15A
F10. | Geschwindigkeitssensor, Bremslichtschalter, Bremskraftverstärkerrelais | 5A
F11. | Leer
F12. | Kühlmittelumwälzpumpe, Zündspule | 5A / 20A
F13. | Wasserpumpe/Bremskraftverstärkerrelais | 5A / 20A
F14. | Motormanagement, Hauptrelais | 5A
F15. | Spannungsstabilisator | 30A
F16. | ABS/ESP | 30A
F17. | Getriebe | 30A
F18. | Mechatronik-Steuergerät DSG | 20A
F19. | Multifunktionssteuergerät | 10A
F20. | Wischer- und Wascherrelais | 30A
F21. | Abluftpumpe | 50A
F22. | Zusatzluftheizung Heizelement | 40A
F23. | ABS/ESP | 40A
F24. | Anhänger-Elektrosteuergerät | 50A
F25. | Hauptzündkreise, Leistungsrelais Klemme 15 | 50A
F26. | Glühkerzen / Sekundärluftpumpenrelais | 60A / 40A
F27. | Kühlerlüftermotor | 50A / 60A
F28. | Multifunktionssteuergerät | 40A
F29. | Multifunktionssteuergerät | 40A
F30. | Hilfsstromkreise | 50A
F31. | Audio-System-Ausgangsverstärker | 30A
F32. | Kühlmittelheizung | 40A
Hochstromsicherungen an der Seite
SA1. | Generator | 200A
SA2. | Leer
SA3. | Lenkung | 80A
SA4. | Limousine, Kl. 30, Schmelzsicherung Stromversorgung | 80A
508. | Verschraubung (30) am Schaltkasten
Im Innenraum
Hier gibt es zwei Einheiten, die für den Schutz der elektrischen Schaltkreise des Fahrzeugs verantwortlich sind.
Sicherungskasten

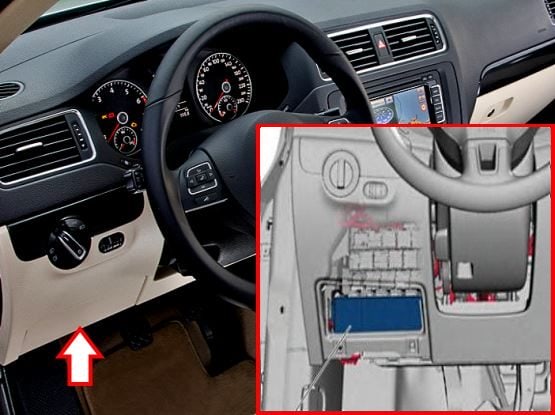

Er befindet sich auf der Fahrerseite unter dem Armaturenbrett und ist hinter einer Kunststoffabdeckung verborgen.

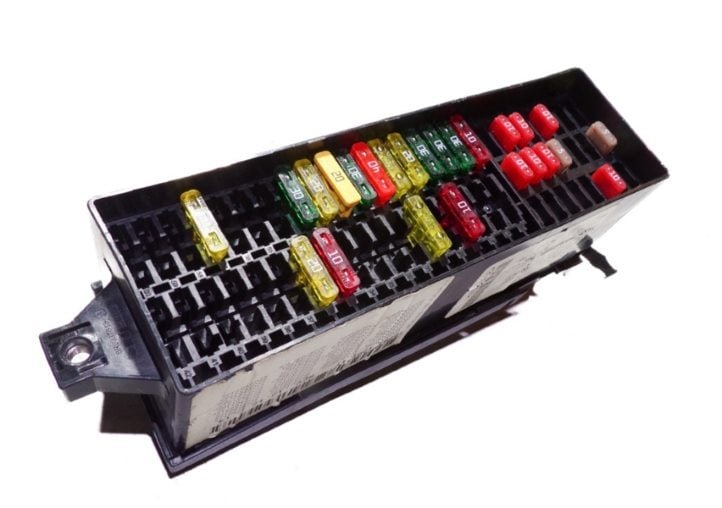

Gesamtansicht.

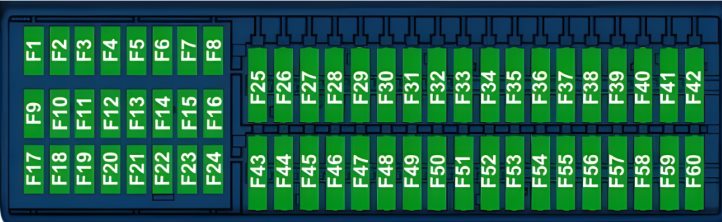

Belegungsplan
Variante 1
Nr. | Beschreibung | Ampere
F1. | Heizwiderstand für Scheibenwaschdüsen | 10A
F2. | Lenksäulenverriegelung | 5A / 7,5A
F3. | Kombiinstrument | 10A
F4. | Telefon-Sendeempfänger | 20A / 10A
F5. | Nebelschlussleuchte links | 7,5A
F6. | Multifunktionssteuergerät, Rückfahrkamera | 10A
F7. | Nebelscheinwerfer-Relais, Abblendschalter und Steuerung der Kombiinstrumentbeleuchtung, Kennzeichenleuchte | 5A
F8. | Schalter für Scheibenwaschpumpe und Scheinwerferreiniger, Scheibenwaschpumpe | 7,5A
F9. | Airbag-Steuergerät, (15A) Sitzbelegungserkennung Steuergerät | 5A
F10. | Schalter für rechte Schaltwippe | 10A
F11. | Scheinwerfer links (HID-Scheinwerfer) | 10A
F12. | Rechter Scheinwerfer (HID-Scheinwerfer) | 10A
F13. | Elektrochromer Innenspiegel, Lichtsensor, Einparkhilfe-Steuergerät, Luftverschmutzungssensor, Hochdruck-Sensor, Climatronic-Steuergerät, Reifendruckkontrollschlüssel, ASR- und ESP-Deaktivierungstaste, Rückfahrlichtschalter, Start-Stopp-Schalter, Heizwiderstand der linken Waschflüssigkeit, Heizwiderstand der rechten Waschflüssigkeit, Schalter für die Spiegeleinstellung, Schalter für beheizbare Außenspiegel, Schalter für beheizbare Außenspiegel, Steuergerät für adaptive Beleuchtung und Scheinwerferkorrektur | 5A
F14. | Linker Wippschalter, ABS-Steuergerät, Kraftstoffpumpensteuergerät, Anhängererkennungssteuergerät, Spannungsregler, Wechselrichter mit Steckdose, 12V - 230V, Diagnosedatenbus-Schnittstelle | 10A
F15. | Steckverbinder, 16-polig, (Diagnosesteckverbinder), Dimmerschalter und Steuerung der Kombiinstrumentbeleuchtung, Scheinwerferkorrektorsteuerung, Versorgungslüfterrelais, Luftmassenmesser, Heizwiderstand für die Kurbelgehäuseentlüftung, Schwingungsdämpfungssteuergerät, linker Scheinwerfer, linker Scheinwerferkorrektorstellmotor, rechter Scheinwerfer, rechter Scheinwerferkorrektorstellmotor | 10A
F16. | Pumpenrelais des Zusatzkühlsystems, Kraftstoffpumpe, elektrischer Stellmotorschlüssel | 10A
F17. | Diebstahlsicherungssystem und seine Relais | 10A
F18. | Scheinwerfer links | 15A
F19. | Rechter Scheinwerfer | 15A
F20. | Zünd- und Anlasserschalter, Tiptronic-Schalter, Steuergerät für das Automatikgetriebe, Steuergerät für den Wählhebelsensor, Steuergerät für die Climatronic, Funkempfangsgerät für den Flüssigkeitszuheizer | 10A
F21. | Bordnetzsteuergerät, Zweitonhornrelais, Hochtonsignal, Tieftonsignal | 15A / 20A
F22. | Zünd- und Anlasserschalter, Umformerbox, Innenraumsensor, Alarmhornrelais, Diebstahlwarnhorn | 7,5A / 20A
F23. | Bordnetzsteuergerät, Lichtschalter, Regen- und Lichtsensor, Magnetfeldsensor für Kompass | 10A
F24. | Steuergerät für das adaptive Beleuchtungssystem und Scheinwerferkorrektor | 10A
F25. | Getriebe, Wählhebel für Automatikgetriebe | 15A
F26. | Unterdruckpumpe Bremskraftverstärker | 15A
F27. | Airbag-Spiralkabel mit Schleifring | 10A
F28. | Relais für Betrieb im Standheizungsmodus | 40A
F29. | Multifunktionssteuergerät, Zünd- und Anlasserschalter | 10A
F30. | Jetta Zigarettenanzünder-Sicherung, Steckdose | 20A
F31. | Lichtschalter | 30A
F32. | Lichtschalter | 20A
F33. | Heizungs- und Betriebswahlschalter, Gebläserelais, Klimabedienteil, Gebläseschalter | 40A
F34. | Scheinwerferbirne Fernlicht links, Scheinwerferbirne Fernlicht rechts, Kombiinstrument-Steuergerät | 15A
F35. | Lenksäulensteuergerät, Diagnosedatenbus-Schnittstelle, Hupenschalter | 10A
F36. | Multifunktionssteuergerät | 25A
F37. | Scheinwerfer links, Tagfahrlicht links | 15A
F38. | Rechter Scheinwerfer, rechtes Tagfahrlicht | 15A
F39. | Abblendrelais | 20A
F40. | Steuergerät für Anhängerelektronik | 15A
F41. | Steuergerät für Anhängerelektronik | 15A
F42. | Steuergerät für Anhängerelektronik | 20A
F43. | Elektrisches Steuergerät Beifahrertür | 30A
F44. | Heckscheibenheizungsrelais, Heckscheibenheizung, Bordnetzsteuergerät | 30A
F45. | Steuergerät der Fahrertür, Steuergerät der Beifahrertür | 30A
F46. | Steuergerät linke Heckklappe, Steuergerät rechte Heckklappe | 30A
F47. | Kraftstoffpumpe (Sicherung Benzinpumpe Jetta a6) | 15A
F48. | Multifunktionssteuergerät | 20A
F49. | Lufteinlassgebläse, Steuergerät Climatronic | 40A
F50. | Sitzheizung | 30A
F51. | Schiebedach | 20A
F52. | Hupe | 20A
F53. | Schalter für die Einstellung der Lendenwirbelstütze des Fahrersitzes | 15A
F54. | Relais für Nebelscheinwerfer | 15A
F55. | Beleuchtungsschalter, linker Paddelschalter | 20A
F56. | Steuerelektronik für elektrische Stellantriebe und Stromkreise für elektrische Stellantriebe | 10A
F57. | Audioanlage, Navigationssystem | 15A / 25A
F58. | Wechselrichter mit Steckdose, 12 V | 30A
F59. | Lüfterfreigaberelais, Batterie | 15A
F60. | Steuergerät Standheizung | 30A
Variante 2
Nr. | Beschreibung | Ampere
F1. | Leer
F2. | Lenksäulensperre | 5A
F3. | Kombiinstrument | 10A
F4. | Leer
F5. | Leer
F6. | Multifunktionskontrollzentrum | 10A
F7. | Relais für Nebelscheinwerfer (nur AW0), Abblendschalter und Steuerung der Kombiinstrument-Beleuchtung (nur AW0), Kennzeichenbeleuchtungslampe, Bordnetzsteuergerät (nur AW1) | 5A
F8. | Schalter für Scheibenwaschpumpe und Scheinwerferreinigungsanlage, Scheibenwaschpumpe | 7,5A
F9. | SRS-System, Airbag | 5A
F10. | Schalter für rechte Schaltwippe | 10A
F11. | Leer
F12. | Leer
F13. | Elektrochromer Innenspiegel, Lichtsensor, Einparkhilfe-Steuergerät, Luftverschmutzungssensor, Hochdrucksensor, Climatronic-Steuergerät, Reifendruckkontrolltaste, Rückfahrlichtschalter, linker Waschflüssigkeits-Heizwiderstand, rechter Waschflüssigkeits-Heizwiderstand | 5A
F14. | Linker Paddelschalter, ABS-Einheit, Lichtschalter, Kraftstoffpumpensteuergerät | 10A
F15. | Schalter und Dimmer für die Kombiinstrument-Beleuchtung, Steuerung des Scheinwerfer-Korrektors, Relais für autonomes Heizen, Luftmassenmesser, Heizwiderstand der Motorkurbelgehäuseentlüftung, linker Scheinwerfer, linker Stellmotor für den Scheinwerfer-Korrektor, rechter Stellmotor für den Scheinwerfer-Korrektor, rechter Stellmotor für den Scheinwerfer-Korrektor | 10A
F16. | Motorsteuerung | 10A
F17. | Leer
F18. | Scheinwerfer links | 15A
F19. | Rechter Scheinwerfer | 15A
F20. | Steuergerät für das Automatikgetriebe, Steuergerät für den Wählsensor, Tiptronic-Schalter, Climatronic-Steuergerät, Zündschalter und Anlasserschalter | 10A
F21. | Leer
F22. | Zünd- und Anlasserschalter, Wandlerbox, Diebstahlwarnhorn, Innenraumsensor, Alarmhornrelais, Zweitonhornrelais | 10A
F23. | Bordnetzeinheit, Lichtschalter, Regen- und Lichtsensor, Magnetfeldsensor für Kompass | 10A
F24. | Bordnetzgerät, Steuergerät für adaptives Lichtsystem und Scheinwerferkorrektor | 10A
F25. | Getriebe | 15A
F26. | Unterdruckpumpe für Bremskraftverstärker | 15A
F27. | Leer
F28. | Kühlmittelheizung, Autonomes Heizungsrelais | 40A
F29. | Multifunktionssteuergerät | 10A
F30. | Sicherung für Zigarettenanzünder, Steckdose | 20A
F31. | Lichtschalter | 30A
F32. | Lichtschalter | 30A
F33. | Heizungs- und Betriebsartenwahlschalter, Gebläserelais, Klimabedienteil, Gebläseschalter | 40A
F34. | Scheinwerfer links, Kombi-Instrumentensteuergerät | 15A
F35. | Lenksäulensteuergerät, Kombiinstrument-Steuergerät, Hupenschalter, Diagnose-Datenbus-Schnittstelle | 10A
F36. | Multifunktionssteuergerät | 25A
F37. | Scheinwerfer links | 15A
F38. | Scheinwerfer rechts | 15A
F39. | Abblendlicht | 15A
F40. | Steuergerät für Anhängerelektronik | 15A
F41. | Steuergerät für Anhängerelektronik | 15A
F42. | Steuergerät für Anhängerelektronik | 20A
F43. | Elektrisches Steuergerät Beifahrertür | 30A
F44. | Heckscheibenheizungsrelais | 25A
F45. | Steuergerät der Fahrertür, Steuergerät der Beifahrertür | 25A
F46. | Steuergerät linke Heckklappe, Steuergerät rechte Heckklappe | 25A
F47. | Kraftstoffpumpe | 15A
F48. | Multifunktionssteuergerät | 20A
F49. | Klimaanlage/Heizung | 40A
F50. | Sitzheizung | 30A
F51. | Schiebedach | 20A
F52. | Hupe | 20A
F53. | Sitzheizung | 15A
F54. | Nebelschlussleuchten | 15A
F55. | Lichtschalter, linker Wippschalter | 20A
F56. | Leer
F57. | Infotainmentsystem, Navigationssystem | 15A
F58. | Telefon-Transceiver, Wechselrichter mit Steckdose, 12 V - 230 V | 10A / 30A
F59. | Audio-System-Ausgangsverstärker | 30A
F60. | Kühlmittelheizung | 30A
Relaiskasten
Befindet sich oberhalb des Hauptsicherungskastens.
Belegungsplan
Variante 1
Nr. | Beschreibung
R1. | Zweiton-Signalrelais, Scheinwerferwaschanlage
R2. | Stromversorgungsrelais (Klemme 50), Anlasserrelais 2
R3. | Kraftstoffpumpe, Kaltstartrelais
R4. | Kühlmittelumlaufpumpe, Kraftstoffpumpe
R5. | Stromversorgungsrelais Klemme 75, Stromversorgungsrelais 1
R6. | Stromversorgungsrelais (Klemme 50), Anlasserrelais
R7. | Klemme 15, Stromzufuhr
R8. | Abblendlicht
R9. | Klemme 15, Stromversorgungsrelais 2
R10. | Klemme 75, Leistungsrelais 1, Leistungsverschiebung
R11. | Nebelscheinwerfer, Gebläse
R12. | Wandler

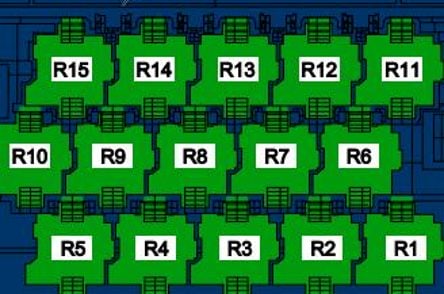

Variante 2
Nr. | Beschreibung
R1. | Wandler, E-Box Niedrig, (AW0)
R2. | Zuluftventilator
R3. | Betriebsrelais autonomes Heizgerät
R4. | Relais für Kraftstoffpumpe (FP), Relais für Stromversorgung der Motorkomponenten, Relais für Zusatzkühlmittelpumpe
R5. | Abblendlicht
R6. | Zuluftgebläse
R7. | Klemme 75, Leistungsrelais 1
R8. | Zweifarbiges Signalisierungsrelais, Scheinwerferwascherrelais
R9. | Stromversorgungsrelais (Klemme 50)
R10. | Klemme 15, Stromversorgungsrelais 2
R11. | Heckscheibenheizungsrelais
R12. | Kraftstoffpumpenrelais 2, hitzebeständiges Relais, Kaltstartdüsenrelais, Kraftstoffvorwärmerrelais
R13. | Stromversorgungsrelais (Klemme 50)
R14. | Stromversorgungsrelais, Klemme 15
R15. | Nebelscheinwerfer
Alle elektrischen Geräte

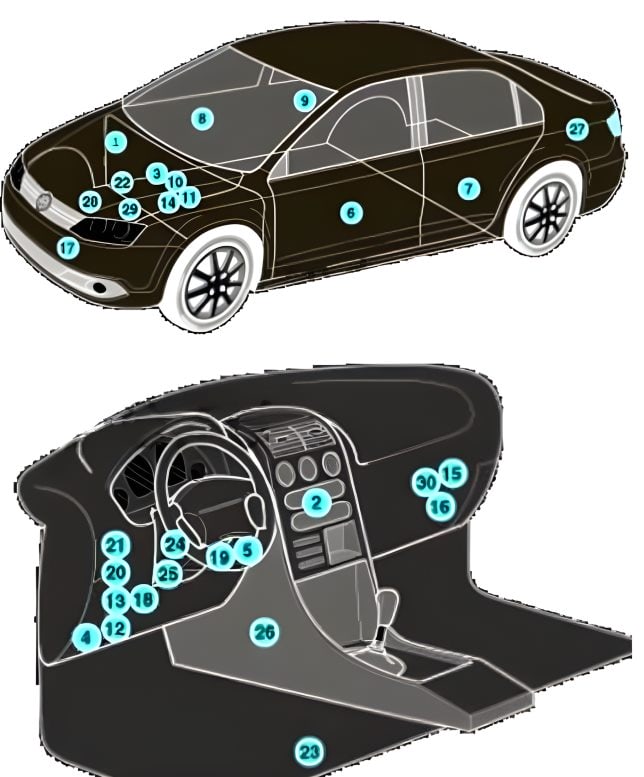

Allgemeiner Aufbau der elektronischen Komponenten im Volkswagen Jetta 6.
Nr. | Bauteil
1. | ABS-Einheit
2. | Steuergerät für die Klimaanlage
3. | BATTERIE
4. | Diagnosestecker (DLC)
5. | Diagnosegerät
6. | Elektrisches Steuergerät der Fahrertür
7. | Elektrisches Steuergerät linke Hintertür
8. | Elektrisches Steuergerät Beifahrertür
9. | Elektrisches Steuergerät der rechten Hecktür
10. | Elektronisches Motorsteuerungsmodul (ECM)
11. | Sicherungskasten/Relaiskasten, Motorraum
12. | Sicherungskasten, Fahrgastraum 1
13. | Relaiskasten, Fahrgastraum 2
14. | Glühkerzensteuergerät - unter Sicherungskasten/Relais im Motorraum
15. | Steuergerät für Scheinwerferkorrektor
16. | Heizungsgebläsemotorwiderstand - neben dem Heizungsgebläsemotor
17. | Hupe
18. | Steuergerät für den Zündschalter (einige Modelle)
19. | Steuergerät für die Fernsteuerung der Zentralverriegelung und des Motorstartsystems
20. | Multifunktionssteuergerät - Funktionen: Diebstahlsicherung, Zentralverriegelung, Ladesystem, Türfunktionssteuergeräte, elektrische Laststeuerung, Außenleuchten, Fußraumbeleuchtung, Stellmotor zum Öffnen der Tankklappe, Kraftstoffpumpe, Rückspiegelheizung, Heckscheibenheizung, Hupe, Wegfahrsperre, Blinker/Notbremse, Kombiinstrumentbeleuchtung, Innenleuchten, Fernbedienung der Zentralverriegelung und des Motorstartsystems, Regensensor
21. | Steuergerät des Parktronic-Systems
22. | Steuergerät für die Servolenkung
23. | Steuergerät für die Sitzheizung
24. | Steuergerät für das Lenkrad
25. | Steuergerät für Lenkradschloss
26. | Steuergerät für SRS-Elektronik
27. | Steuergerät für die elektrische Anhängerausrüstung
28. | Elektronisches Getriebesteuergerät (TCM) (DSG-Getriebe)
29. | Elektronisches Getriebesteuermodul (TCM) - mit Automatikgetriebe
30. | Spannungsstabilisierungseinheit
Videoanleitung für den Zugang zu Verteilerkästen.
