Der VW Passat B6 wurde 2005 auf dem Genfer Auto-Salon präsentiert (die Markteinführung erfolgte im Sommer desselben Jahres). Im Gegensatz zu seinem Vorgänger, dem B5, teilt sich das Fahrzeug nicht mehr die Plattform mit dem Audi A4, sondern basiert auf der im Golf V verwendeten PQ46-Plattform. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Passat B6 (sechste Generation; Plattform PQ46) für die Baujahre 2005 bis 2010.
Im Folgenden finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungshalter. Die Verbraucher „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

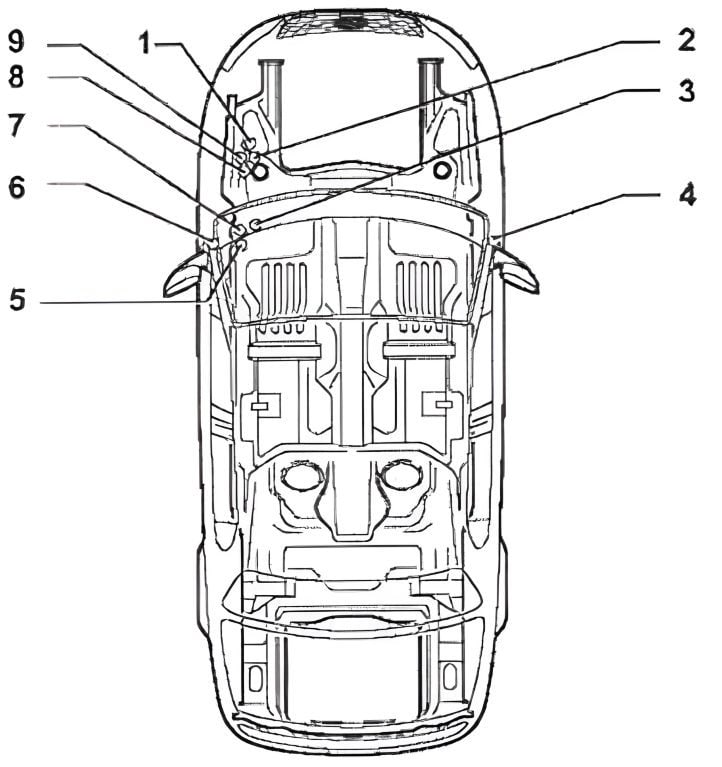

Allgemeine Anordnung der Verteilerblöcke
1 - Hochstromsicherungshalter -SA-
2 - Relaisträger unterhalb der E-Box im Motorraum
3 - Thermosicherungen links unter der Schalttafel
4 - Sicherungshalter -SD-
5 - Relaisträger auf dem Bordnetzsteuergerät
6 - Sicherungshalter -SC-
7 - Relaisträger links unter der Schalttafel
8 - Relaisträger in der E-Box im Motorraum
9 - Sicherungshalter -SB- (E-Box) im Motorraum
Im Motorraum

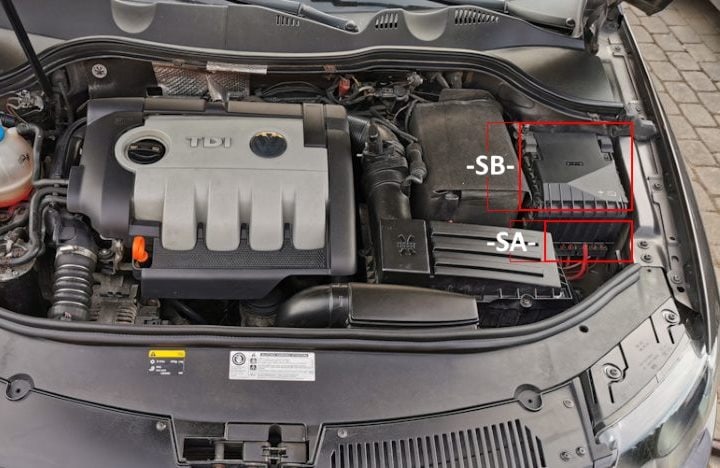

Im Motorraum befinden sich zwei Hauptkomponenten: der Hochstromsicherungshalter -SA- und der Sicherungshalter -SB- in der E-Box. Einige Relaismodule sind zudem unterhalb des Hauptsicherungshalters verbaut.

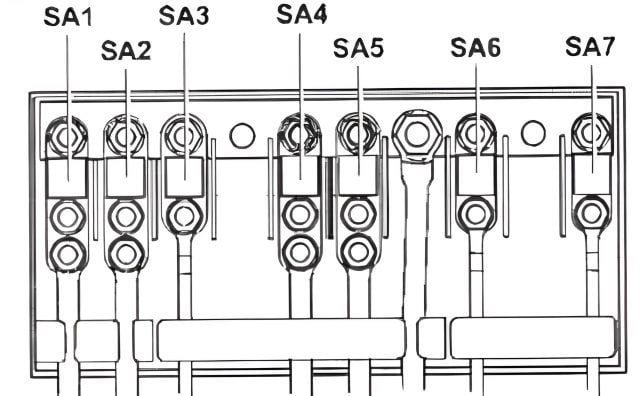

Verteilerblock -SA-
Hochstromsicherungen im Sicherungshalter -SA- (Klemme 30).
Belegungsplan
Nr. | Absicherung | Bauteil
Variante 1
SA1. | 150 A (180 A)* | Drehstromgenerator (C)
SA2. | 80 A | Motor für elektromechanische Servolenkung (V187)
SA3. | 100 A | Steuergerät für Kühlerlüfter (J293)
SA4. | 80 A | Relaisträger (S44 und S46); Sicherungshalter links (SC32 bis SC37); Sicherungshalter rechts (SD32 bis SD37)
SA5. | 80 A | Sicherungshalter rechts (SD22 bis SD27)
SA6. | 100 A | Sicherungshalter links (SC12 bis SC17; SC29 bis SC31) / Sicherungshalter rechts (SD12 bis SD17; SD28; SD29 bis SD31)
SA7. | 40 A | Steuergerät für ABS (J104)
Variante 2
SA1. | 150 A | Drehstromgenerator
SA2. | 80 A | Motor für elektromechanische Servolenkung
SA3. | 50 A / 80 A | Steuergerät für Kühlerlüfter
SA4. | 60 A | Thermosicherung 1 für Sitzverstellung, Sicherungshalter links / rechts
SA5. | 60 A / 80 A | Thermosicherung 1 für Sitzverstellung, Sicherungshalter links / rechts
SA6. | 80 A / 100 A | Sicherungshalter links / rechts
SA7. | 60 A / 100 A | Ladeleitung für Zweitbatterie / Heizelement für Luftzusatzheizung, Relais für große Heizleistung
SA8. | 40 A | Steuergerät für ABS

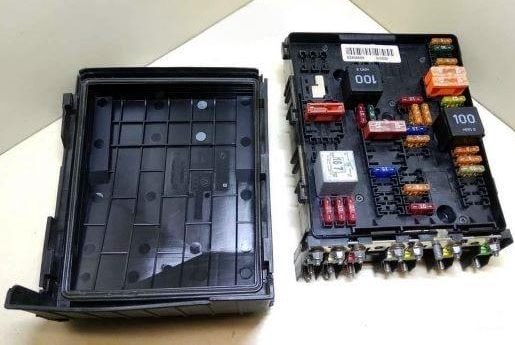

Verteilerblock -SB-
Abhängig von der Motorisierung ist dieser Sicherungshalter in verschiedenen Ausführungen verbaut.

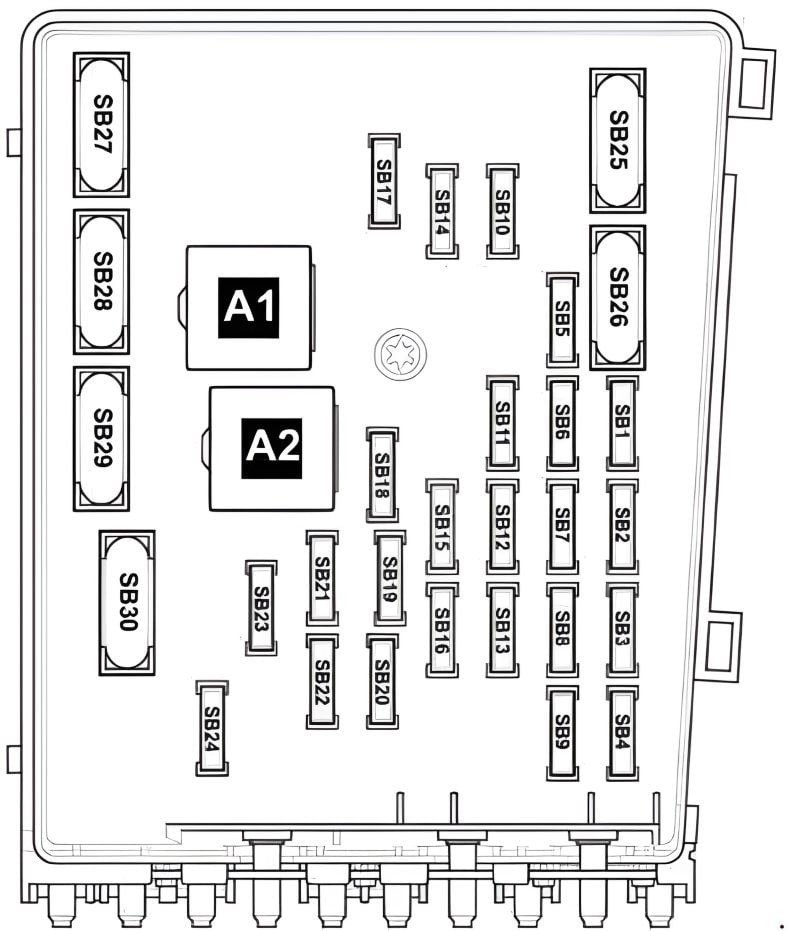

Typ 1
Gilt nicht für Modelle mit den Motorkennbuchstaben AXX, AXZ und VKX.
Belegungsplan
Nr. | Absicherung | Bauteil
A1. | Spannungsversorgungsrelais Klemme 30 (J317 / 458)
A2 - A4. | Nicht belegt
SB1. | 5 A / 15 A | Steuergerät für automatisches Getriebe (J217); Mechatronik für Doppelkupplungsgetriebe DSG (J743)
SB2. | 30 A | Steuergerät für ABS (J104)
SB3. | 20 A | Zentralsteuergerät für Komfortsystem (J393)
SB4. | 5 A | Bordnetzsteuergerät (J519)
SB5. | 20 A | Hochtonhorn (H2); Tieftonhorn (H7)
SB6 - SB15. | Nicht belegt
SB16. | 5 A | Steuergerät für Lenksäulenelektronik (J527)
SB17. | 5 A | Steuergerät im Schalttafeleinsatz (J285)
SB18. | 30 A | Verstärker (R12)
SB19. | 15 A | Radio (R); Steuergerät für Navigationssystem mit CD-Laufwerk (J503)
SB20. | 5 A | Steuergerät für Antennenauswahl (J515); Sende- und Empfangsgerät für Telefon (J412)
SB21 - SB22. | Nicht belegt
SB23. | 10 A | Spannungsversorgungsrelais Klemme 15 (J329); Motorsteuergerät (BLF, BLR, BLY) (J623)
SB24. | 10 A | Diagnose-Interface für Datenbus (J533)
SB25 - SB26. | Nicht belegt
SB27. | 20 A / 10 A | Zündspulen mit Leistungsendstufe (Zylinder 1 - 4); Relais für elektrische Kraftstoffpumpe 2 (BKC, BMP) (J49) / Steuergerät für Glühzeitautomatik (BKC, BMP) (J179)
SB28. | 25 A / 30 A | Motorsteuergerät (J623)
SB29. | 15 A / 10 A | Ventil für Abgasrückführung (BKC) (N18); Magnetventil für Ladedruckbegrenzung (BKC, BMP) (N75); Umschaltventil für Kühler der Abgasrückführung (BKC, BMP) (N345); Heizung für Lambdasonde (BLF, BLR, BLY) (Z19); Heizung für Lambdasonde 2 (BLR) (Z26); Heizung für Lambdasonde 1 nach Katalysator (BLF) (Z29)
SB30. | 20 A | Steuergerät für Zusatzheizung (J162)
SB31. | 30 A | Wischermotor für Frontscheibe (V)
SB32 - SB37. | Nicht belegt
SB38. | 10 A | Magnetventil 1 für Aktivkohlebehälter (BLF, BLR, BLY) (N80); Ventil 1 für Nockenwellenverstellung (BLF, BFR, BLY) (N205); Saugrohrklappe (BLF, BFR, BLY) (N316); Steuergerät für Kühlerlüfter (J293); Motor für Saugrohrklappe (ICC) (V157); Thermostat für kennfeldgesteuerte Motorkühlung (BLY, BLR) (F265)
SB39. | 15 A | Regelventil für Kraftstoffdruck (BLF); Geber für Kupplungsposition (BLF)
SB40. | 15 A / 10 A | Heizung für Lambdasonde (BMP); Heizung für Lambdasonde 1 nach Katalysator (BLR, BLY) (Z29); Heizung für Lambdasonde 2 nach Katalysator (BLR) (Z30); Lambdasonde nach Katalysator (BLR, BLY) (G130); Steuergerät für NOx-Sensor (BFR, BLY) (J583)
SB41 - SB46. | Nicht belegt
SB47. | 40 A | Bordnetzsteuergerät (J519): Standlicht rechts, Abblend- und Fernlicht (Scheinwerfer links), Schlusslicht links (äußerer Ring), Schlusslicht rechts (innerer Ring)
SB48. | 40 A | Bordnetzsteuergerät (J519): Standlicht links, Abblend- und Fernlicht (Scheinwerfer rechts), Schlusslicht rechts (äußerer Ring), Schlusslicht links (innerer Ring)
SB49. | 50 A | Bordnetzsteuergerät (Klemme 15) (J519)
SB50. | 60 A | Relais für Ladekreis der Zweitbatterie (J713)
SB51. | Nicht belegt
SB52. | 60 A | Beheizbare Frontscheibe (Z2)
SB53. | 50 A | Bordnetzsteuergerät (Klemme 75) (J519) / Sicherungshalter links (SC40 - SC42, SD39)
SB54. | 50 A | Motor für Sekundärluftpumpe (V101) / Relais für Glühkerzen (J52)

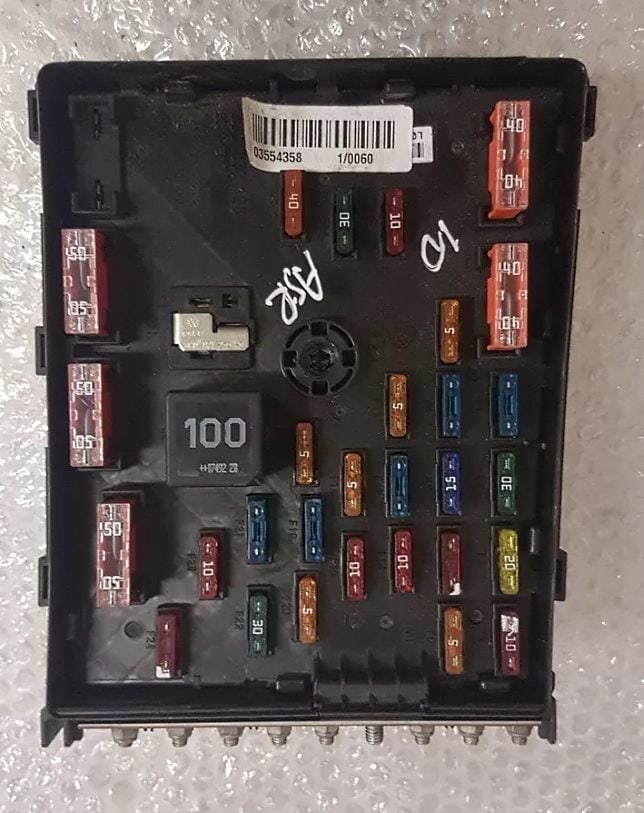

Typ 2
Gesamtansicht.
Belegungsplan
Nr. | Bauteil | Absicherung
1. | Steuergerät für Multimediasystem | 7,5 A
2. | Steuergerät für ABS | 30 A
3. | Signalhorn, Bordnetzsteuergerät | 20 A
4. | Zentralsteuergerät für Komfortsystem (bis April 2006) / Steuergerät für Anhängererkennung (ab Mai 2006) | 20 A / 25 A
5. | Batteriedatenmodul, Bordnetzsteuergerät | 5 A
6. | Steuergerät für automatisches Getriebe / Mechatronik für Doppelkupplungsgetriebe DSG | 5 A / 15 A
7. | Steuergerät mit Anzeigeeinheit für Radio und Navigation, Radioanlage, Steuergerät mit Anzeigeeinheit für Radio und Navigation / Spannungsstabilisator | 15 A / 30 A
8. | Mechatronik für Doppelkupplungsgetriebe DSG | 30 A
9. | Steuergerät für Lenksäulenelektronik | 5 A
10. | Relais für elektrische Kraftstoffpumpe (bei Dieselmotoren), Steuergerät für Glühzeitautomatik, Zündspulen mit Leistungsendstufe (Zylinder 1 - 4) | 20 A
11. | Steuergerät im Schalttafeleinsatz (nur Fahrzeuge mit Start-Stopp-System) | 5 A
12. | Sende- und Empfangsgerät für Telefon, Antenne, TV-Tuner, Satellitenradio | 5 A
13. | Stromversorgungsrelais für Motronic, Spannungsversorgungsrelais Klemme 30, Motorsteuergerät | 10 A
14. | Motorsteuergerät | 25 A / 30 A
15. | Diagnose-Interface für Datenbus | 5 A / 10 A
16. | Relais für Sekundärluftpumpe / Ventil für Abgasrückführung, Magnetventil für Ladedruckbegrenzung, Heizung für Lambdasonde | 5 A / 10 A
17. | Absperrventil für Kraftstofftank / Relais für kleine Heizleistung (ab November 2006) | 10 A / 40 A
18. | Relais für Zusatzheizung / Pumpe für Kühlmittelnachlauf / Steuergerät für Zusatzheizung | 5 A / 10 A / 30 A
19. | Verstärker | 30 A
20. | Relais für Zusatzkraftstoffpumpe, Steuergerät für Kühlerlüfter, Steuergerät für Glühzeitautomatik / Geber für Kupplungsposition, Ventil 1 für Nockenwellenverstellung / Regelventil für Kraftstoffdruck | 5 A / 10 A / 15 A
21. | Steuergerät für Zusatzheizung | 20 A
22. | Steuergerät für Wischermotor | 30 A
23. | Magnetfeldsensor für Kompass, Steuergerät für Glühzeitautomatik / Thermostat für kennfeldgesteuerte Motorkühlung, Steuergerät für Kühlerlüfter, Motor für Saugrohrklappe, Heizung für Lambdasonde, Regelventil für Kraftstoffdruck | 5 A / 10 A / 10 A
24. | Steuergerät für NOx-Sensor, Heizung für Lambdasonde | 10 A / 15 A
25. | Bordnetzsteuergerät, Abblendlicht, Fernlicht, Standlicht | 40 A
26. | Bordnetzsteuergerät, Abblendlicht, Fernlicht, Standlicht | 40 A
27. | Beheizbare Frontscheibe | 60 A
28. | Motor für Sekundärluftpumpe, Steuergerät für Glühzeitautomatik | 40 A / 50 A
29. | Bordnetzsteuergerät, Entlastungsrelais für X-Kontakt | 50 A
30. | Bordnetzsteuergerät | 50 A
Relaiskasten
Befindet sich unter dem Hauptsicherungshalter (E-Box).
Belegungsplan
Nr. | Bauteil
C1. | Nicht belegt
C2. | Steuergerät für Glühzeitautomatik, J179 (461)
C3 - C6. | Nicht belegt
Im Innenraum des Fahrzeugs
Hier befinden sich zwei Sicherungsträger, die der Absicherung der Fahrzeugstromkreise dienen.

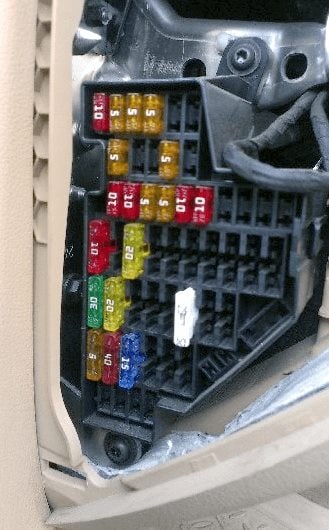

Sicherungskasten -SC-
Dieser befindet sich auf der Fahrerseite an der Stirnseite der Schalttafel.
Belegungsplan
Nr. | Ampere | Beschreibung
SC1. | 10A | Diagnoseanschluss (T16)
SC2. | 5A | Taster für ASR und ESP (K216), Taster für „AUTO HOLD“ (E540)
SC3. | 5A | Steuergerät für Lenkhilfe (J500)
SC4. | 5A | Bremslichtschalter (F), Geber für Bremspedalstellung (F47)
SC5. | 10A | Steuergerät für Scheinwerfer (J567) (nur Modelle mit Gasentladungslampen), Stellmotor für Leuchtweitenregulierung links (V48), Stellmotor für Leuchtweitenregulierung rechts (V49)
SC6. | 5A | Steuergerät für Anhängererkennung (J345)
SC7. | 5A | Steuergerät im Schalttafeleinsatz (mit Display) (J285), Diagnose-Interface für Datenbus (J533)
SC8. | 10A | Automatisch abblendbarer Innenspiegel (Y7), Steuergerät für Garagentoröffnung (J530), Steuergerät für Heckrollo (J262), Taster für Heckrollo (E149)
SC9. | 10A | Steuergerät für Allradantrieb (J492)
SC10. | 5A | Motorsteuergerät (J623)
SC11. | Frei
SC12. | 10A | Türsteuergerät Fahrerseite (J386)
SC13. | 10A | Diagnoseanschluss (T16), Lichtschalter (E1)
SC14. | 5A | Lesespule für Wegfahrsperre (D1)
SC15. | 5A | Bordnetzsteuergerät (Relais für Klemme 30g) (J519)
SC16. | 10A | Zündanlassschalter (D)
SC17. | 10A | Regen- und Lichtsensor (G397), Funkempfänger für Standheizung (R149), Geber für Innenraumüberwachung (G273), Geber für Fahrzeugneigung (G384), Alarmhorn (H12)
SC18 - SC21. | Frei
SC22. | 10A | Luftmassenmesser (G70) (Dieselmodelle) / Relais für Kraftstoffpumpe - Sicherung der Kraftstoffpumpe (J17)
SC23. | 10A | Heizwiderstand für Kurbelgehäuseentlüftung (N79) (für kalte Klimazonen)
SC24. | 5A / 20A | Steuergerät für automatisches Getriebe (J217), Mechatronik für Doppelkupplungsgetriebe (J743), Multifunktionsschalter (F125), Schalter für Rückfahrleuchten (F4)
SC25 - SC26. | Frei
SC27. | 5A | Steuergerät für Klimaanlage (ohne Zuheizer), Heizungsregelung („Climatic“ mit Zuheizer)
SC28. | Frei
SC29. | 20A | Steuergerät für Anhängererkennung (J345) (Schlusslicht links, Bremslicht, Fahrtrichtungsanzeiger)
SC30. | 15A | Steuergerät für Anhängererkennung (J345) (Schlusslicht rechts, Nebelschlussleuchte, Rückfahrleuchte)
SC31. | 25A | Steckverbindung für Anhängerkabelbaum (U10)
SC32. | 30A | Beheizbare Heckscheibe (Z1)
SC33. | 20A | Steuergerät für Schiebedach (J245)
SC34. | 15A | Relais für elektrische Kraftstoffpumpe 2 (J49)
SC35. | 25A | Relais für Scheinwerferreinigungsanlage (J39)
SC36. | 20A | Relais für Zusatzheizung (J485) (nicht „Climatronic“)
SC37. | 25A | Steuergerät für Sitzheizung (J131)
SC38. | Frei
SC39. | 40A | Frischluftgebläse (V2) („Climatronic“)
SC40. | 5A | Lichtschalter (E1)
SC41. | 40A | Relais für Frischluftgebläse (J13), Frischluftgebläse (V2) („Climatic“)
SC42. | 15A | Pumpe für Scheibenwaschanlage (V59), Motor für Heckscheibenwischer (V12)
SC43. | 20A | Steuergerät für Heizung (J162) (nur Modelle mit Zweitbatterie)
SC44. | 20A | Relais für Frischluftgebläse (J13) (nur Modelle mit Zweitbatterie)
SC45-SC49. | Reserve
Sicherungskasten -SD-
Der Sicherungsträger -SD- befindet sich an der Stirnseite der Schalttafel auf der Beifahrerseite.
Belegungsplan
Nr. | Ampere | Geschützter Stromkreis
SD1. | 5A | Steuergerät für Handyvorbereitung (E508)
SD2. | 5A | Steuergerät für elektromechanische Feststellbremse (J540), Steuergerät für ABS (J104)
SD3. | 5A | Steuergerät für Einparkhilfe (J446), Steuergerät für Magnetfeldkompass (J603)
SD4. | 5A | Steuergerät für Abstandsregeltempomat (J428)
SD5. | 10A | Steuergerät für Leuchtweitenregulierung (J568)
SD6. | 5A | Schalter für Tiptronic (F189)
SD7. | 5A | Steuergerät für Leuchtweitenregulierung
SD8. | 5A | Hochdruckgeber (G65), Ölstands- und Öltemperaturgeber (G266)
SD9. | 10A | Steuergerät für Airbag (J234), Kontrollleuchte für Airbagabschaltung Beifahrerseite (K145)
SD10. | 5A | Steuergerät für Kraftstoffpumpe (J538) (FSI-Modelle)
SD11. | Frei
SD12. | 10A | Türsteuergerät Beifahrerseite (J387)
SD13. | 10A | Steuergerät für Einparkhilfe (J446)
SD14. | 10A | Relais für Safesicherung (J714)
SD15. | 5A | Steuergerät für Klimaanlage („Climatronic“) (J255)
SD16. | 5A | Schalter für Tiptronic (F189)
SD17. | 5A | Kontrollleuchte für elektromechanische Feststellbremse (K213), Steuergerät für ABS (J104)
SD18-SD21. | Frei
SD22. | 25A | Wechselrichter mit Steckdose, 12 V - 230 V (U13)
SD23. | 30A | Steuergerät für Heckklappe links (J388), Steuergerät für Heckklappe rechts (J389)
SD24. | 30A | Türsteuergerät hinten links (J762) (nur Variant)
SD25. | 30A | Türsteuergerät hinten rechts (J763) (nur Variant)
SD26. | Frei
SD27. | 25A | Steuergerät für Sitzheizung hinten (J215/J216)
SD28. | Frei
SD29. | 30A | Türsteuergerät Fahrer-/Beifahrerseite (J386/J387)
SD30-SD31. | 20A | Steuergerät für elektromechanische Feststellbremse (J540)
SD32. | Frei
SD33. | 20A | 12-V-Steckdose (U5) und 12-V-Steckdose 2 (U18)
SD34. | 15A | Steuergerät für Kraftstoffpumpe (J538) (FSI-Modelle)
SD35. | 20A | Zigarettenanzünder (U1) und 12-V-Steckdose hinten (U9)
SD36-SD38. | Frei
SD39. | 10A | Beheizbare Scheibenwaschdüsen (Z20/Z21), Regler für Sitzheizung hinten (E128/E129), Regler für Sitzheizung vorn (E94/E95), Trennrelais für Zweitbatterie (J713)
SD40-SD44. | Frei

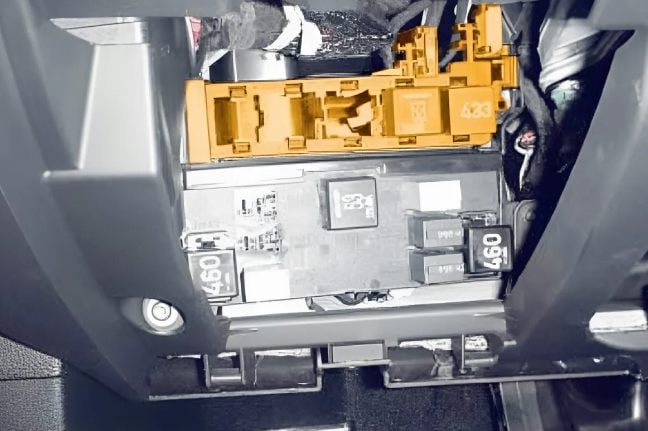

Relaismodule
Die Relaisträger befinden sich unter der Schalttafel auf der Fahrerseite.

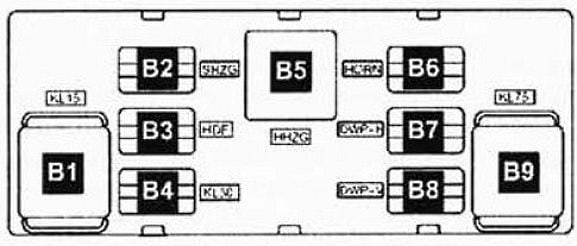

Relaisbelegung auf dem Bordnetzsteuergerät
Nr. | Beschreibung
B1. | Relais für Spannungsversorgung Klemme 15, J329 (460)
B2, B3. | Frei
B4. | Relais für Spannungsversorgung Klemme 30, J317 (449)
B5. | Relais für beheizbare Heckscheibe, J9 (53)
B6. | Relais für Doppeltonhorn, J4 (449)
B7. | Relais 1 für Doppelwaschpumpe, J729 (404)
B8. | Relais 2 für Doppelwaschpumpe, J730 (404)
B9. | Entlastungsrelais für X-Kontakt, J59 (460)
Ein Relaisträger befindet sich oberhalb des Bordnetzsteuergeräts. Bei Modellen mit Sitzheizung befinden sich hier auch die Thermosicherungen.

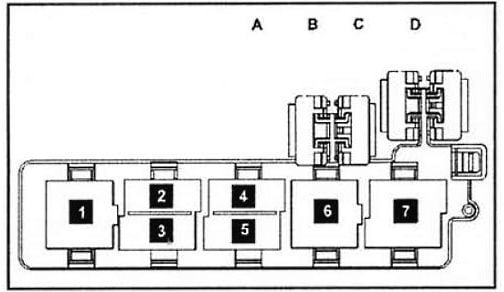

Belegungsplan für Relais und Sicherungsautomaten links unter der Schalttafel
Nr. | Beschreibung
1. | Relais für Zusatzheizung, J405 (S3)
2. | Frei
3. | Relais für Frischluftgebläse, J13 (404) (nur Modelle mit Zusatzheizung)
4. | Frei
5. | Relais für elektrische Kraftstoffpumpe 2, J49 (404) (nur Dieselmodelle)
6. | Relais für Scheinwerferreinigungsanlage, J39 (53)
7. | Relais für Spannungsversorgung Klemme 50, J682 (433)
Nr. | Belegung der Sicherungsautomaten
A, B. | Frei
C. | Thermosicherung 1 für Fahrersitzverstellung (30A), S44
D. | Thermosicherung 1 für Beifahrersitzverstellung (30A), S46
Im Kofferraum
Gültig für Modelle mit Batterie im Gepäckraum.
Nr. | Beschreibung | Ampere
1. | Sicherungsträger links / rechts | 30A
2. | Sicherungen in der Elektrikbox | 80A
3. | Spannungsversorgung der Zentralelektrik | 125A
4. | Bordnetzsteuergerät | 5A
