Der Teramont ist das Mittelklasse-SUV von Volkswagen, das den Routan ablöste. Er basiert auf dem modularen Querbaukasten (MQB). Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Teramont (erste Generation; Werkskennzahl CA1) für die Modelljahre 2016 bis 2023.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.

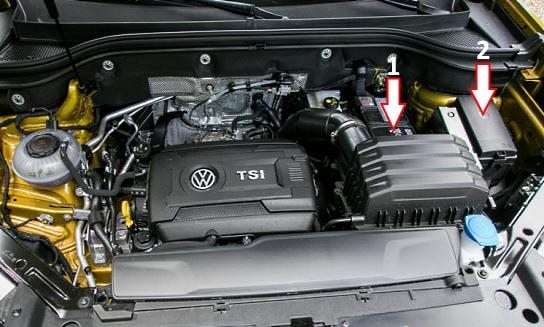

Im Motorraum
Im Motorraum befinden sich zwei Sicherungskästen.

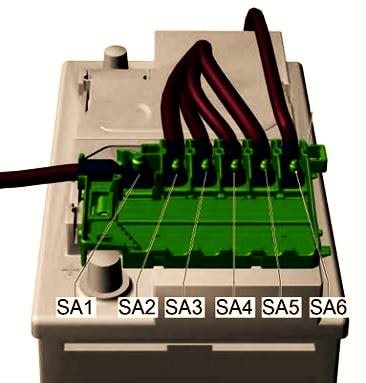

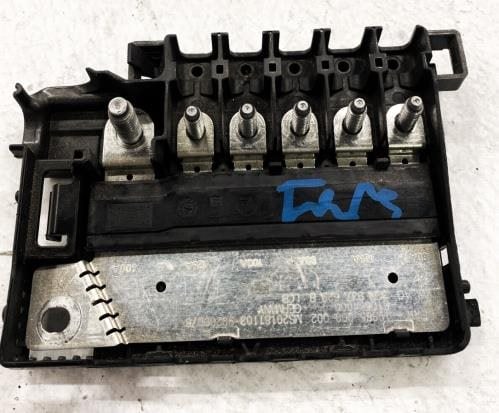

Sicherungshalter A (Motorraum)
Dieser befindet sich direkt an der Batterie und enthält Hochstrom-Sicherungen.
Belegungsplan
Nr. | Beschreibung | Ampere
SA1. | Generator mit Spannungsregler | 400A
SA2. | Frei
SA3. | Kühlerlüfter | 100A
SA4. | Absicherung Innenraum-Sicherungskasten (Nr. 3, 15, 19, 21, 23, 28, 30, 43, 45, 50) | 80A
SA5. | Anhänger-Trennschalter, Trennschalter Beifahrersitzverstellung 1, Leistungsrelais Klemme 15, Relaissockel, Absicherung Innenraum-Sicherungskasten (Nr. 4, 12, 14, 22, 38, 40, 42, 46, 51, 53) | 125A
SA6. | Steuergerät für Servolenkung | 80A

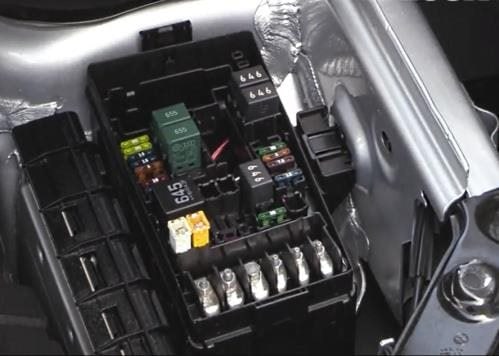

Sicherungshalter B (Motorraum)
Dieser befindet sich unter der Schutzabdeckung in der Nähe der Batterie.

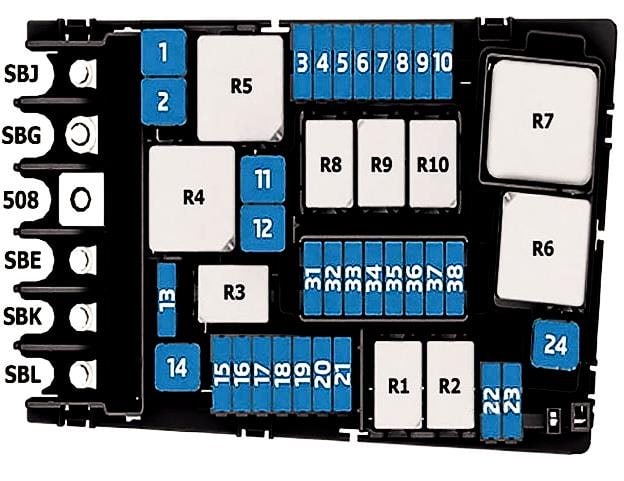

Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Anlasserrelais 1 -J906-
R2. | Anlasserrelais 2 -J907-
R3. | Hupenrelais -J413-
R4. | Hochtemperaturrelais -J360-
R5. | Hauptrelais -J271- (Benziner) oder Leistungsrelais Klemme 30 -J317- (Diesel)
R6. | Glühkerzensteuergerät -J179- (Diesel) / frei bei Benziner
R7. | Leistungsrelais für niedrige Wärmeleistung -J359- (Diesel)
R8. | Leistungsrelais für Motorkomponenten -J757- (2,0-Liter-Benzinmotor)
R9. | Relais für Scheibenheizung -J47-
R10. | Relais 2 für Windschutzscheibenheizung -J611-
SB1. | ABS-Steuergerät | 25A / 40A
SB2. | ABS-Steuergerät | 60A
SB3. | Motorsteuergerät | 15A
SB4. | Ladedruckregelventil, Aktivkohlefilter-Taktventil 1, Auslassnockenwellenverstellventil 1, Ölstand-/Temperatursensor, Kühlerlüfter-Steuergerät, Kraftstoffsystem-Diagnosepumpe, Kühlmittel-Absperrventil, Nockenwellenverstellventil 1, Kühlmittel-Umlaufventil, Saugrohrklappen-Steuerventil, Kolbenkühlventil, Öldruckregelventil, Kühlmittel-Regelventil | 10A
SB5. | Auslassnockenwellenverstellung Zylinder 1-4, Leistungsrelais für Motorkomponenten | 10A
SB6. | Bremslichtschalter | 5A / 7,5A
SB7. | Kühlmittelventil Zylinderblock, Kühlmittel-Zusatzpumpe, Kraftstoffsystem-Diagnosepumpe, Kühlerklappenmotor, Kurbelgehäuseentlüftungs-Heizelement, Kühlmittel-Umlaufpumpe, Kühlmittelventil Getriebe, Kühlmittel-Absperrventil | 7,5A / 10A / 15A
SB8. | Lambdasonde 1 vor Katalysator / Lambdasondenheizung; Lambdasonden 1 und 2 nach Katalysator / Heizung | 15A
SB9. | Abgasnockenwellenverstellventil 1, Nockenwellenverstellventil 1, Aktivkohlefilter-Taktventil 1, Zusatzheizpumpe, Zündspulen 1-6 mit Leistungsendstufen | 10A / 20A
SB10. | Kraftstoffpumpe | 20A
SB11. | Reserve
SB12. | Reserve
SB13. | Getriebesteuergerät | 30A
SB14. | Relais für Scheibenheizung | 40A / 60A
SB15. | Hupenrelais | 15A
SB16. | Zündspulen 1-4 mit Leistungsendstufen, Leistungsrelais für Motorkomponenten | 20A
SB17. | Stromversorgungsrelais Motronic, Motorsteuergerät, ABS-Steuergerät | 7,5A
SB18. | Batterieüberwachungssteuergerät, Diagnose-Schnittstelle (OBD) | 5A / 7,5A
SB19. | Wischermotor-Relais | 30A
SB20. | Steuergerät für Garagentoröffner | 7,5A / 10A
SB21. | Getriebesteuergerät | 15A
SB22. | Motorsteuergerät | 5A / 7,5A
SB23. | Anlasser | 30A
SB24-SB38. | Reserve
SBJ. | Leistungsrelais Klemme 15, Anhänger-Trennschalter, Relaissockel, Absicherung Innenraum-Sicherungskasten (Nr. 4, 12, 14, 22, 38, 40, 42, 46, 51, 53) | 125A
SBG. | Generator mit Spannungsregler | 40A
508. | Verschraubung - Klemme 30 (am Elektronikmodul) / Batterie
SBE. | Servolenkungs-Steuergerät | 80A
SBK. | Absicherung Innenraum-Sicherungskasten (Nr. 3, 15, 19, 21, 23, 28, 30, 43, 45, 50) | 80A
SBL. | Kühlerlüfter | 80A
Im Innenraum des Fahrzeugs

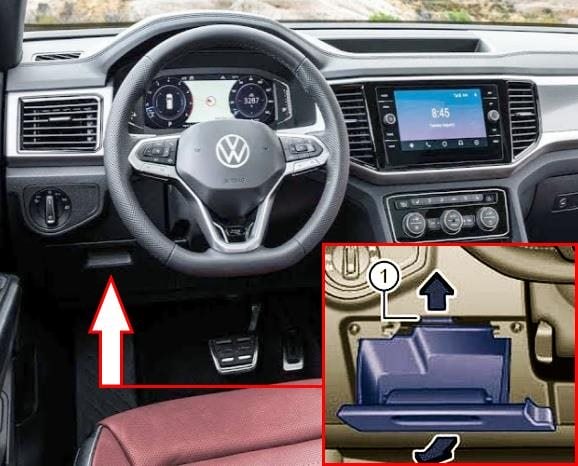

Der Sicherungskasten befindet sich im Laderaum auf der Fahrerseite hinter der Seitenverkleidung.
Beispiel für den Zugang.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Relais für Reduktionsmittel-Dosierpumpe -J963-
R2. | Frei
R3. | Frei
R4. | Leistungsrelais Klemme 15 -J329-
R5. | Heckscheibenheizungsrelais -J9-
R6. | Steckdosenrelais -J807-
1. | Reserve
2. | Steuergerät Lenksäulenelektronik | 10A
3. | Steuergerät für Frischluftgebläse (hinten) | 30A
4. | Bordnetzsteuergerät | 7,5A
5. | Relais für Fernstart, Diagnose-Schnittstelle (OBD) | 7,5A
6. | Zündschlossmagnet, Wählhebel | 7,5A
7. | Heckscheibenheizungsrelais, Klimabedienteil hinten, Heizungs-/Klimabedieneinheit, Klimakupplungsrelais, Reifendruckkontrollsystem | 10A
8. | Steuergerät für Fahrprofilauswahl, elektromechanische Feststellbremse, Diagnoseanschluss, Regen-/Lichtsensor, Lichtschalter, Blinker- und Scheinwerferregeleinheit, Instrumententafel-Beleuchtung, Garagentoröffner | 7,5A
9. | Zünd-/Anlassschalter, Steuergerät Lenksäulenelektronik | 7,5A
10. | Head-Unit (Infotainment-Display) | 7,5A
11. | Bordnetzsteuergerät | 40A
12. | Steuergerät für Informationselektronik 1 | 20A
13. | Reserve
14. | Steuergerät für Frischluftgebläse | 40A
15. | Steuergerät für elektronische Lenksäulenverriegelung | 10A
16. | USB-Anschluss 1 / USB-Hub | 7,5A
17. | Notrufmodul und Kommunikationseinheit, Kombiinstrument | 7,5A
18. | Heckklappentaster, Steuergerät für Umfeldkameras, Wählhebel | 7,5A
19. | Schnittstelle für Zugangs- und Startsystem | 7,5A
20. | Reserve
21. | Allrad-Steuergerät | 15A
22. | Steuergerät für Anhängerkennung | 15A
23. | Steuergerät für Schiebedach | 30A
24. | Bordnetzsteuergerät | 40A
25. | Fensterhebermotor hinten links, Türsteuergerät Fahrertür | 30A
26. | Bordnetzsteuergerät | 30A
27. | Bordnetzsteuergerät | 30A
28. | Steuergerät für Anhängerkennung | 25A
29. | Kältemitteldrucksensor | 5A
30. | Relais für Fernstartsystem | 10A
31. | Steuergerät Heckklappe
32. | Einparkhilfe-Steuergerät, Frontkamera (Fahrerassistenz), Steuergerät für Fernbedienung, Steuergerät für Spurwechselassistent (Toter Winkel) | 10A
33. | Steuergerät für Insassenerkennung, Airbag-Steuergerät, Sitzbelegungserkennung Vordersitz | 7,5A
34. | Innenspiegel, Schaltmodul Armaturentafel, Deaktivierungskontrollleuchte Beifahrerairbag, Kältemitteldrucksensor, Lichtschalter, Relaissockel | 7,5A
35. | Diagnose-Stecker | 7,5A / 10A
36. | Scheinwerfer rechts | 7,5A / 10A
37. | Scheinwerfer links | 7,5A / 10A
38. | Steuergerät für Anhängerkennung | 25A
39. | Fensterhebermotor hinten rechts, Türsteuergerät Beifahrertür | 30A
40. | Zigarettenanzünder | 20A
41. | Reserve
42. | Bordnetzsteuergerät | 40A
43. | Steuergerät für digitales Soundsystem | 30A / 40A
44. | Steuergerät für Anhängerkennung | 15A
45. | Gebläse für Sitzlehne und Sitzkissen vorn links | 15A
46. | Spannungswandler 12V auf 230V | 7,5A / 30A
47. | Heckscheibenwischermotor | 15A
48. | Reserve
49. | Anlasserrelais 1 und 2, Relais für Fernstart | 7,5A
50. | Steuergerät Heckklappe | 40A
51. | Steuergerät Klimaanlage (hinten) | 25A
52. | Reserve
53. | Heckscheibenheizungsrelais | 30A
Einzelne Bauteile in der Nähe der Haupteinheit:
A. | Reserve
B. | Gebläse für Sitzlehne und Sitzkissen vorn rechts, Bedieneinheit für Sitzverstellung vorn rechts | 15A
C. | Reserve
D. | USB-Ladeanschluss 1 | 7,5A
E. | Kältemitteldrucksensor | 5A
F. | Reserve
G. | Positionssensor für elektrische Anhängerbremse | 25A
