Sicherungen und Relais Volvo S40 (MS), 2004 - 2013

Autor: Till Hartmann
PDF
volvo-s40-ms.pdf
Inhaltsübersicht
  1. Im Innenraum
  2. Im Motorraum

Die zweite Generation der S40-Limousine hatte ihr europäisches Debüt Ende 2003 auf der Frankfurter Automobilausstellung. Das Modell ist auf der P1-Plattform aufgebaut, die nichts anderes als eine globale Plattform C1 ist, die von der europäischen Ford-Zentrale entwickelt wurde (auf ihr wurden 2003 der Focus II und der Mazda3 entwickelt). In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Volvo S40 (zweite Generation; MS Körper). Baujahre: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

Im Innenraum

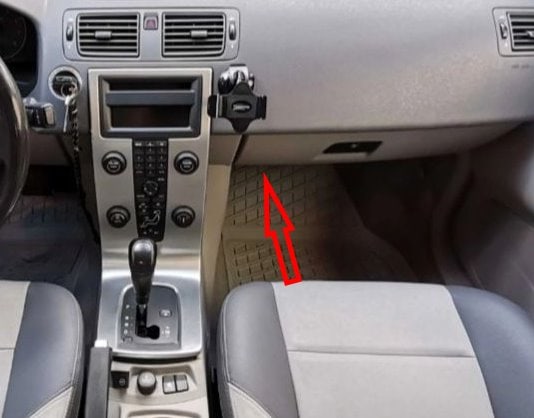

Befindet sich am unteren Rand des Armaturenbretts unter dem Handschuhfach des Beifahrers.

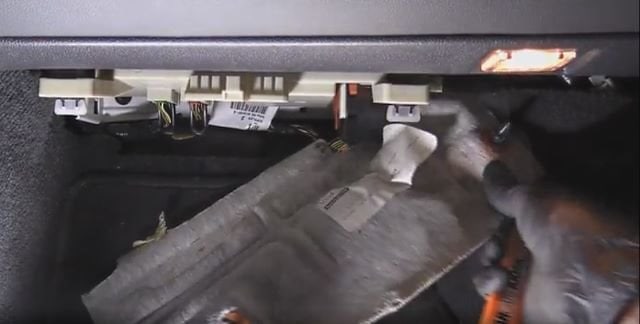

1. Entfernen Sie die Verkleidung, indem Sie zuerst die Stifte in den Haltekolben versenken und sie dann herausziehen.

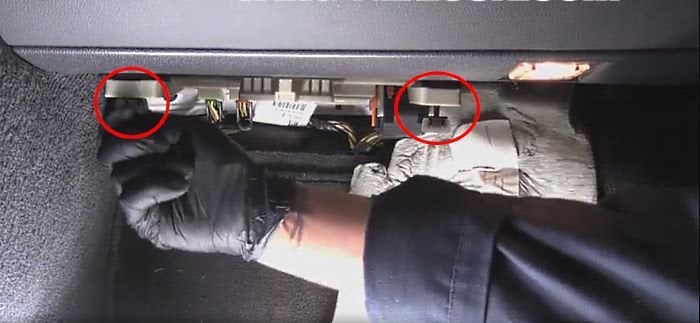

2. die beiden Schrauben entfernen, mit denen die Einheit befestigt ist.

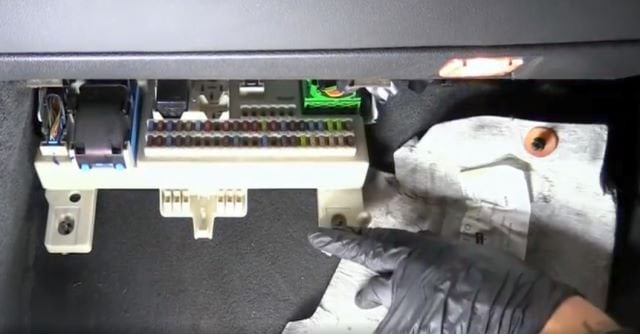

3. ziehen Sie den Sicherungskasten zur Hälfte zu sich heran.

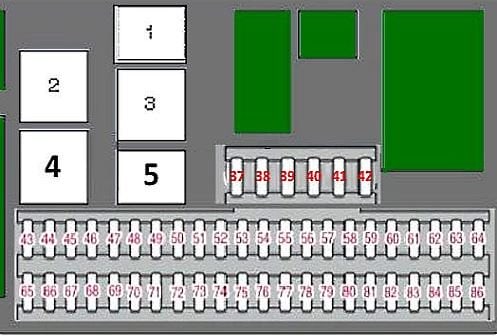

Belegungsplan
#Sicherung (Modelle ab 2007) / Ampere
F37Nicht verwendet
F38Nicht verwendet
F39Nicht verwendet
F40Nicht verwendet
F41Nicht verwendet
F42Nicht verwendet
F43Telefon, Audio, RTI*, Bluetooth / 15A
F44SRS-Sicherheitssystem / 10A
F45Stromanschlüsse für Zusatzgeräte, Sicherung für den Zigarettenanzünder des Volvo S40 / 15A
F46Innenlampen / 5A
F47
F48Scheibenwischer/Waschanlage / 15A
F49SRS-System / 10A
F50Nicht verwendet
F51Zusätzliche Innenraumheizung, Allradantrieb, Kraftstofffilterrelais, elektrische Heizung / 10A
F52Getriebemodul (TCM), ABS-System / 5A
F53Servolenkung / 10A
F54Motor-ECU / 10A
F55Fernbedienung der Zentralverriegelung (KeylessEntry) / 10A
F56Diebstahlschutzsirene / 10A
F57Diagnosebuchse, Bremslichtkontakt / 15A
F58Fernlicht, rechter Scheinwerfer / 7.5A
F59Fernlicht links / 7.5A
F60Beheizter Fahrersitz / 15A
F61Beifahrersitzheizung / 15A
F62Lukas / 20A
F63Stromversorgung der Hintertür, rechte Seite / 20A
F64Audiosystem / 5A
F65Telematik / 5A
F66Infotainment-Steuermodul (ICM), Klimaanlage / 10A
F67Nicht verwendet / 15A
F68Elektrische Steuereinheit der Lenksäule / 5A
F69Klimaanlage, Regensensor, BLIS-Taste / 5A
F70Nicht verwendet
F71Nicht verwendet
F72Nicht verwendet
F73Schiebedach, Innenbeleuchtungskonsole (ILC), Sicherheitsgurt-Erinnerung hinten, automatisch abblendender Spiegel / 5A
F74Sicherung der Kraftstoffpumpe / 15A
F75Nicht verwendet
F76Nicht verwendet
F77Steckdose im Gepäckraum, Zubehörsteuergerät (AEM) / 15A
F78Nicht verwendet
F79Rücklichter / 5A
F80Nicht verwendet
F81Stromversorgung der Hintertür, linke Seite / 20A
F82Stromversorgung der rechten Vordertür / 25A
F83Stromversorgung der linken Vordertür / 25A
F84Elektrisch verstellbarer Beifahrersitz / 25A
F85Elektrisch verstellbarer Fahrersitz / 25A
F86Innenbeleuchtung, Kofferraumbeleuchtung, elektrisch verstellbare Sitze, Tankanzeige (1,8F) / 5A
1Kraftstoffpumpenrelais
2Wird nicht benutzt
3Wird nicht benutzt
4Hauptzündkreisrelais
5Wird nicht benutzt
#Beschreibung (Modelle vor 2007) / Ampere
F37Nicht verwendet
F38Nicht verwendet
F39Nicht verwendet
F40Nicht verwendet
F41Nicht verwendet
F42Nicht verwendet
F43Telefon, Audiosystem / 15A
F44SRS-System / 10A
F45Sicherung für den Zigarettenanzünder des Volvo S40, Zubehör-Stromanschlüsse / 15A
F46Innenlampen / 5A
F47
F48Scheibenwischer/Waschanlage / 15A
F49SRS-System / 10A
F50Nicht verwendet
F51Zusatzheizung (positiver Temperaturkoeffizient (PTC)), Frontscheinwerfer / 10A
F52ABS-System / 5A
F53Servolenkung / 10A
F54Motor-ECU / 10A
F55Zentralverriegelung mit Fernbedienung / 10A
F56Diebstahlschutzsirene / 10A
F57Computersystem, Bremslichtschalter / 15A
F58Fernlicht, rechter Scheinwerfer / 7.5A
F59Fernlicht links / 7.5A
F60Fahrersitzheizung / 15A
F61Beifahrersitzheizung / 15A
F62Lukas / 20A
F63Elektrischer Fensterheber hinten rechts / 20A
F64Audiosystem / 5A
F65Telematik / 5A
F66Klimakontrollmodul (CCM); Audiokommunikationskontrollmodul (ICM) / 10A
F67Nicht verwendet / 15A
F68Elektrische Steuereinheit der Lenksäule / 5A
F69Klimatisierung, Regensensor / 5A
F70Nicht verwendet
F71Nicht verwendet
F72Nicht verwendet
F73Schiebedach, OHC, Sicherheitsgurtwarnung hinten / 5A
F74Kraftstoffmodul (Kraftstoffpumpensicherung) / 15A
F75Nicht verwendet
F76Nicht verwendet
F77Steckdose im Gepäckraum / 15A
F78Nicht verwendet
F79Rücklichter / 5A
F80Nicht verwendet
F81Elektrischer Fensterheberantrieb links hinten / 20A
F82Elektrisches Fenster vorne, Beifahrerseite / 25A
F83Elektrisches Fenster vorne auf der Fahrerseite / 25A
F84Elektrisch verstellbarer Beifahrersitz / 25A
F85Elektrischer Fahrersitz / 25A
F86Innenbeleuchtungsrelais, elektrisch verstellbare Sitze / 5A
1Kraftstoffpumpenrelais
2Wird nicht benutzt
3Wird nicht benutzt
4Hauptzündkreisrelais
5Wird nicht benutzt

Im Motorraum

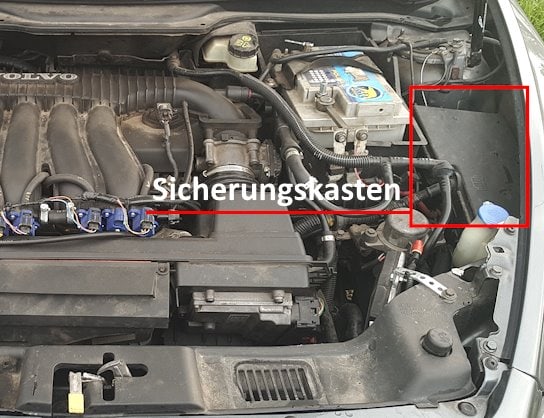

Sie befindet sich im linken Teil des Raums unter der Motorhaube. Um sie zu erreichen, ziehen Sie die Schutzabdeckung nach oben, indem Sie die Clips lösen.

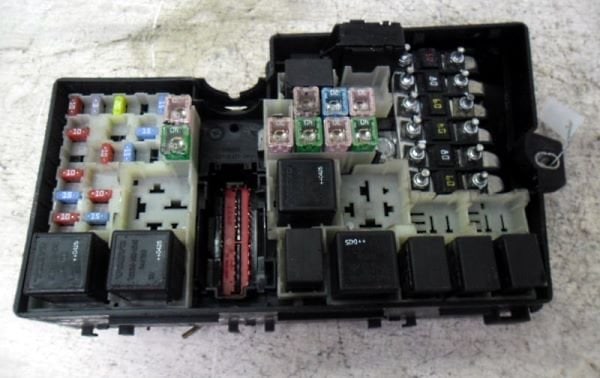

Gesamtansicht.

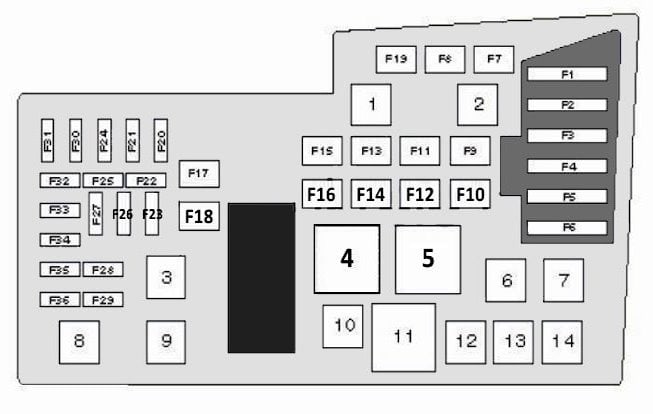

Belegungsplan
#Sicherung (Modelle 2007 - 2013)Ampere
F1Kühlgebläsemotor50
F2Servolenkung80
F3Sicherungskasten in der Innerraum60
F460
F5Klimaelement, PTC-Zusatzheizung80
F6Glühkerzen60
F7ABS-System30
F820
F9Motorsteuerrelais30
F10A/C/Heizungslüftermotor40
F11Scheinwerferwaschanlage20
F12Heizbare Heckscheibe30
F13Anlasser30
F14Elektrischer Steckverbinder des Anhängers40
F15Nicht verwendet
F 16Stromversorgung des Multimediasystems40
F17Scheibenwischer / Waschanlage30
F18Sicherungskasten im Fahrgastraum40
F19Nicht verwendet
F20Tonsignal15
F21Zusätzliche Kraftstoffheizung, Innenraumheizung20
F22-25
F23Motorsteuermodul ECM (5-Zylinder-Benziner), Getriebe (TCM) (5-Zylinder-Automatik), Getriebe (TCM) (4-Zylinder-Automatikgetriebe)15/10
F24Kraftstofffilterheizung20
F25Nicht verwendet
F26Zündschloss15
F27Elektromagnetische Kupplung des Klimakompressors10
F28Nicht verwendet
F29Nebelscheinwerfer15
F30Motor-ECU10
F31Generator10
F32Motorsteuerung10
F3320
F3410
F35Ventilmotorsensor, Klimaanlagen-Relaisspule, Ölabscheider-PTC-Element (5-Zyl.-Benziner), Motorsteuermodul ECM (5-Zylinder-Diesel), Absorptionstank (Benzin), Einspritzdüsen (1,8/2,0 l Benzin), Luftmengenmesser MAF (5-Zyl.-Benziner, (4-Zyl.-Diesel), Servosteuerdruckrelais (1,6 l Benzin), AGR-Abgasnachbehandlung (4-Zylinder-Diesel)15
F36Motor-ECU10
#Relaismodule
1Scheinwerferwaschpumpe
2Wird nicht benutzt
3Wird nicht benutzt
4Heckscheibenheizung
5Wird nicht benutzt
6Wird nicht benutzt
7Wegfahrsperre
8Motormanagementsystem
9Anlasser
10Klimaanlage
11Wird nicht benutzt
12Kraftstofffilterheizung
13Nebelscheinwerfer
14Horn Autohupe
#Geschützte Ketten (Volvo S40 Modelle 2004 - 2007)Ampere
F1Kühlerlüftermotor50
F2Servolenkung80
F3Sicherungskasten im Fahrgastraum60
F460
F5Klimakontrollsystem80
F6Glühkerzen60
F7ABS-System30
F820
F9Motorsteuerrelais30
F10A/C/Heizungslüftermotor40
F11Scheinwerferwaschanlage20
F12Heckscheibenheizung30
F13Anlasser30
F14Elektrischer Steckverbinder des Anhängers40
F15Nicht verwendet
F 16Sicherungs- und Relaiskasten im Fahrgastraum40
F17Scheibenwischer / Waschanlage30
F18Sicherungs-/Relaiskasten im Fahrgastraum40
F19Nicht verwendet
F20Tonsignal15
F21Zusatzheizung, Innenraumheizung (Kraftstoff)20
F22Nicht verwendet
F23Motorsteuermodul (ECM), Getriebesteuermodul (TCM)10
F24Nicht verwendet
F25Nicht verwendet
F26Zündschloss15
F27Elektromagnetische Kupplung des Klimakompressors10
F28Nicht verwendet
F29Nebelscheinwerfer15
F30Motor-ECU10
F31Generator10
F32Motorsteuerung10
F3320
F3410
F35Motorsensorventile, Klimaanlagenrelais15
F36Elektronisches Motorsteuergerät10
#Relaismodule
1Scheinwerferwaschpumpe
2Wird nicht benutzt
3
4Heckscheibenheizung
5Wird nicht benutzt
6
7Wegfahrsperre
8Motormanagementsystem
9Anlasser
10Klimaanlage
11Wird nicht benutzt
12
13Nebelscheinwerfer
14Horn Autohupe

Videoanleitung für den Zugang zu Verteilerkästen.
