Der Volvo V50 feierte Ende 2003 sein Debüt. Es handelt sich um einen Kombi, der auf der zweiten Generation der S40 Limousine basiert und gemeinsam mit dieser auf der Ford-C1-Plattform aufgebaut ist (auf welcher auch der Ford Focus und der Mazda 3 basieren). Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Volvo V50 (erste Generation; Baureihe MW). Baujahre: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 und 2012.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Innerraum

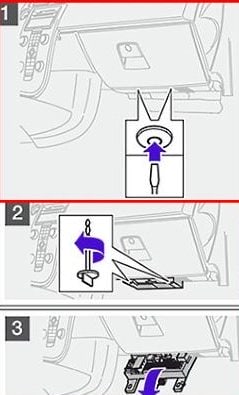

Befindet sich unter dem Handschuhfach auf der Beifahrerseite.

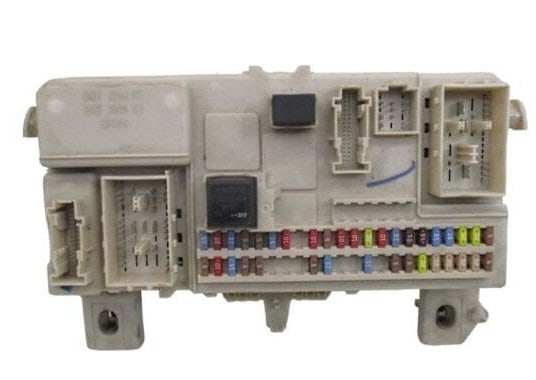

Gesamtansicht.

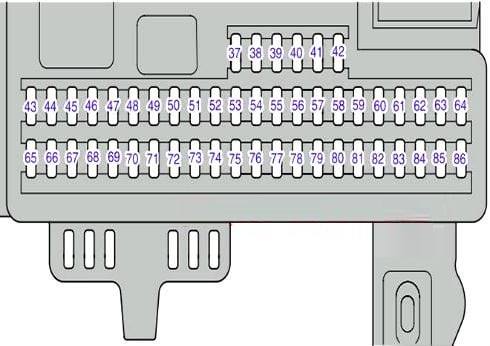

Belegungsplan
Nr. | Ampere | Beschreibung
37–41. | Nicht belegt
42. | Nicht belegt
43. | 15A | Volvo-Telefon, Audiosystem, RTI-Navigationssystem, Bluetooth (Sonderausstattung)
44. | 10A | SRS-System (Airbag), ECM-Motorsteuergerät (5-Zyl.)
45. | 15A | Sicherung Zigarettenanzünder, 12-Volt-Steckdose im Fond
46. | 5A | Handschuhfachbeleuchtung, Instrumentenbeleuchtung, Innenbeleuchtung
47. | 5A | Innenbeleuchtung / 2012: HomeLink-Garagentoröffner (Sonderausstattung)
48. | 15A | Heckscheibenwischer und -waschanlage
49. | 10A | SRS-System (Airbag) / Belegungssensor Beifahrersitz (OWS)
50. | Nicht belegt
51. | 10A | Zusatzheizung Fahrgastraum, Allradantrieb (AWD), Relais für Kraftstofffilterheizung
52. | 5A | Getriebesteuergerät (TCM), ABS-System
53. | 10A | Servolenkung
54. | 10A | Einparkhilfe, Bi-Xenon-Scheinwerfer (Sonderausstattung)
55. | 20A | Steuergerät für schlüsselloses Startsystem (Keyless Drive) / 2009–2010: Nicht belegt
56. | 10A | Empfängermodul Fernbedienung, Alarmsirenen-Steuergerät / 2011: RTI-Navigationssystem Fernbedienungsmodul, Alarmsirenen-Steuergerät
57. | 15A | Diagnoseanschluss (OBD2/DLC), Bremslichtschalter
58. | 7.5A | Fernlicht rechts, Relais für Zusatzscheinwerfer
59. | 7.5A | Fernlicht links
60. | 15A | Sitzheizung Fahrersitz (Sonderausstattung)
61. | 15A | Sitzheizung Beifahrersitz (Sonderausstattung)
62. | 20A | Schiebedach
63. | 20A | Elektrische Fensterheber und Zentralverriegelung hinten rechts (Beifahrerseite)
64. | 5A | RTI-Navigationssystem, Audiosystem, Sirius-Satellitenradio (Sonderausstattung)
65. | 5A | Audiosystem
66. | 10A | Infotainment-Steuergerät (ICM), Klimatisierung / 2009–2012: Infotainment-Steuergerät (ICM), Klimatisierung
67. | Nicht belegt
68. | 5A | Geschwindigkeitsregelanlage (Tempomat)
69. | 5A | Klimaanlage, Regensensor, BLIS-Schalter
70–72. | Nicht belegt
73. | 5A | Schiebedach, Deckenkonsole vorn, automatisch abblendender Innenspiegel (Sonderausstattung), Gurtwarner
74. | 15A | Kraftstoffpumpensteuergerät (Sicherung für Kraftstoffpumpe)
75. | Nicht belegt
76. | Nicht belegt
77. | 15A | 12V-Steckdose im Gepäckraum, Elektronisches Zusatzmodul (AEM), Sicherung für Zigarettenanzünder / 2009–2011: Elektronisches Zusatzmodul (AEM)
78. | Nicht belegt
79. | 5A | Rückfahrscheinwerfer / 2012: Rückfahrscheinwerfer, automatisch abblendender Innenspiegel
80. | Nicht belegt
81. | 20A | Elektrische Fensterheber und Zentralverriegelung hinten links (Fahrerseite)
82. | 25A | Elektrische Fensterheber und Zentralverriegelung vorn rechts (Beifahrerseite)
83. | 25A | Elektrische Fensterheber und Zentralverriegelung vorn links (Fahrerseite)
84. | 25A | Elektrisch verstellbarer Beifahrersitz
85. | 25A | Elektrisch verstellbarer Fahrersitz
86. | 5A | Innenbeleuchtung, Gepäckraumbeleuchtung, elektrische Sitze, Kraftstoffanzeige (1.8F Flexifuel) / 2009–2011: Relais für Innenbeleuchtung, Gepäckraumbeleuchtung, elektrische Sitze
Im Motorraum
Im Motorraum auf der linken Seite, unter der Schutzabdeckung.
Beispielhafte Darstellung.
Belegungsplan
Nr. | Ampere | Beschreibung
1. | 50A | Kühlerlüfter
2. | 80A | Servolenkung
3. | 60A | Sicherungskasten im Fahrgastraum
4. | 60A | Sicherungskasten im Fahrgastraum
5. | 80A | Klimabedienung, PTC-Zuheizer (Sonderausstattung)
6. | 60A / 70A | Glühkerzen (4-Zyl.-Diesel) 60A / Glühkerzen (5-Zyl.-Diesel) 70A / 2009–2011: Nicht belegt / 2012: Glühkerzen (DRIVe) 60A / 2012: Glühkerzen (5-Zyl.-Diesel) 70A
7. | 30A | ABS-Pumpe
8. | 20A | ABS-Ventile
9. | 30A | Motorsteuergerät
10. | 40A | Kühlerlüfter
11. | 20A | Scheinwerfer-Reinigungsanlage
12. | 30A | Heckscheibenheizung
13. | 30A | Starterrelais
14. | 40A | Anhängermodul (Sonderausstattung)
15. | Nicht belegt
16. | 30A | Infotainment-System / Magnetkupplung Klimakompressor
17. | 30A | Scheibenwischer vorn
18. | 40A | Hauptversorgung Sicherungskasten Fahrgastraum
19. | Nicht belegt
20. | 15A | Signalhorn (Hupe)
21. | 20A | Standheizung / Kraftstoff-Zusatzheizung / 2009–2011: Nicht belegt
22. | Nicht belegt
23. | 10A | Motorsteuergerät (ECM, 5-Zyl.-Benzin), Getriebesteuergerät (TCM)
24. | 20A | Beheizter Kraftstofffilter, PTC-Heizelement Kurbelgehäuseentlüftung (5-Zyl.-Diesel) / 2009–2011: Nicht belegt
25. | 10A | 2012: Zentrales elektronisches Modul (CEM) (Start-Stopp-System)
26. | 15A | Zündschalter
27. | 10A | Magnetkupplung Klimakompressor
28. | Nicht belegt
29. | 15A | Nebelscheinwerfer / 2012: Tagfahrlicht (Sonderausstattung)
30. | 3A / 10A | Motorsteuergerät (ECM, 1.6 l Benzin, 2.0 l Diesel) 3A / 2009–2011: Nicht belegt / 2012: Zusatzkühlmittelpumpe (Start-Stopp) 10A
31. | 10A | Lichtmaschinen-Spannungsregler (4-Zyl.) / 2009–2011: Nicht belegt
32. | 10A | Einspritzventile (5-Zyl.-Benzin), Lambdasonde (4-Zyl.-Benzin), Ladeluftkühler-Drucksensor (4-Zyl.-Diesel), Luftmassenmesser und Turboladersteuerung (5-Zyl.-Diesel) / 2009–2011: Einspritzventile / 2012: Einspritzventile (5-Zyl.-Benzin), Ladedruckregelventil (5-Zyl.-Diesel), Ölstandssensor (5-Zyl.-Diesel), Kraftstoffdruckregelventil (DRIVe), Luftmassenmesser (DRIVe), Turboladersteuerung (DRIVe)
33. | 20A | Lambdasonde und Vakuumpumpe (5-Zyl.-Benzin), Motorsteuergerät (5-Zyl.-Diesel), Kraftstofffilterheizung (4-Zyl.-Diesel) / 2009–2011: Beheizte Lambdasonde, Vakuumpumpe / 2012: Vakuumpumpe (5-Zyl.-Benzin), Relaisspulen, Motorsteuergerät (5-Zyl.-Diesel), beheizter Kraftstofffilter (DRIVe)
34. | 10A | Zündspulen (Benzin), Einspritzventile (1.6 l Benzin), Kraftstoffpumpe (4-Zyl.-Diesel), Drucksensor Klimaanlage, Klimaautomatik (5-Zyl.), Glühkerzenrelais und Abgasrückführung (AGR) (5-Zyl.-Diesel) / 2009–2011: Zündspulen, Drucksensor Klimaanlage / 2012: Zündspulen (Benzin), Drucksensor Klimaanlage, Klimaautomatik (5-Zyl.), Glühkerzen (5-Zyl.-Diesel), AGR-Ventil (5-Zyl.-Diesel), Kraftstoffpumpe (DRIVe), Lambdasonde (DRIVe), Motorsteuergerät (Start-Stopp), Relaisspulen für Start-Stopp-System.
35. | 15A | Ventile, Motorsensoren, Relais Klimaanlage, Ölabscheider-Heizelement (5-Zyl.-Benzin), Motorsteuergerät (ECM, 5-Zyl.-Diesel), Tankentlüftungsventil (EVAP, Benzin), Einspritzventile (1.8 / 2.0 l Benzin), Luftmassenmesser (5-Zyl.-Benzin, 4-Zyl.-Diesel), Ladedruckregelventil (4-Zyl.-Diesel), Druckschalter Servolenkung (1.6 l Benzin), Abgasrückführung (AGR, 4-Zyl.-Diesel) / 2009–2011: Ventile, Motorsensoren, Relais Klimaanlage, Relaisspulen, PTC-Heizelement Kurbelgehäuse, Aktivkohlefilter (EVAP-System), Luftmassenmesser / 2012: Klimatisierung, PTC-Heizelement Kurbelgehäuse (5-Zyl.-Benzin), Luftmassenmesser (5-Zyl.-Benzin), Ladedruckregelventil (5-Zyl.-Benzin), variable Nockenwellensteuerung (5-Zyl.-Benzin), Einspritzventile (2.0 l Benzin), EVAP-Ventil (2.0 l Benzin), Kraftstoffregelventil (2.0 l Benzin), Kraftstoffdruckregelventil (5-Zyl.-Diesel), Motorsteuerung (5-Zyl.-Diesel), AGR-System (DRIVe).
36. | 10A | Motorsteuergerät (ECM, außer 5-Zyl.-Diesel), Gaspedalsensor, Lambdasonde (5-Zyl.-Diesel) / 2012: Motorsteuergerät (Benzin, DRIVe), Gaspedalsensor (5-Zyl.-Diesel), Lambdasonde (5-Zyl.-Diesel)
R1. | Relais für Scheinwerfer-Reinigungsanlage
R2. | Nicht belegt
R3. | Nicht belegt
R4. | Relais für Heckscheibenheizung
R5. | Nicht belegt
R6. | Nicht belegt
R7. | Relais für Wegfahrsperre
R8. | Hauptrelais Motorsteuerung
R9. | Starterrelais
R10. | Relais für Klimaanlage
R11. | Nicht belegt
R12. | Relais für Kraftstofffilterheizung
R13. | Relais für Nebelscheinwerfer
R14. | Relais für Signalhorn (Hupe)

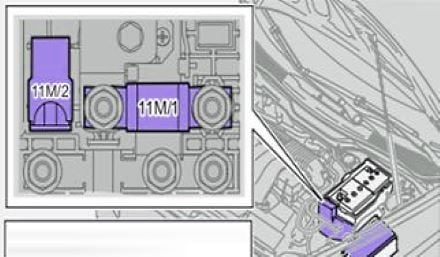

Bei Fahrzeugen mit Start-Stopp-System befindet sich im Motorraum ein zusätzlicher Sicherungshalter. Dieser ist seitlich am Batteriekasten angebracht und enthält Hochstrom-Schmelzsicherungen:
- 11M/1 - Stromverteiler (125 A);
- 11M/2 - Batterieüberwachungssensor (15 A).
Videoanleitung für den Zugang zu den Sicherungskästen.
