Volvo hat den kompakten Crossover XC40 im September 2017 offiziell vorgestellt. Er basiert auf der modularen CMA-Architektur, die die Schweden zusammen mit dem chinesischen Unternehmen Geely entwickelt haben. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen im Volvo XC40 (erste Generation). Baujahre: 2017, 2018, 2019, 2020, 2021, 2022.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum

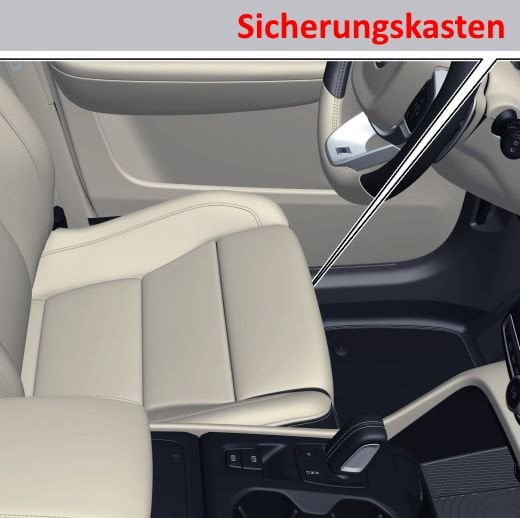

Der Sicherungskasten befindet sich unter dem Fahrersitz.

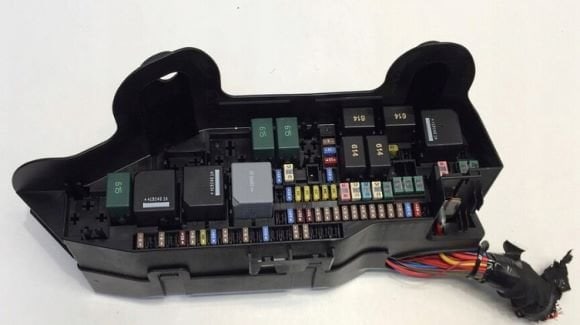

Das Foto ist ein Beispiel.

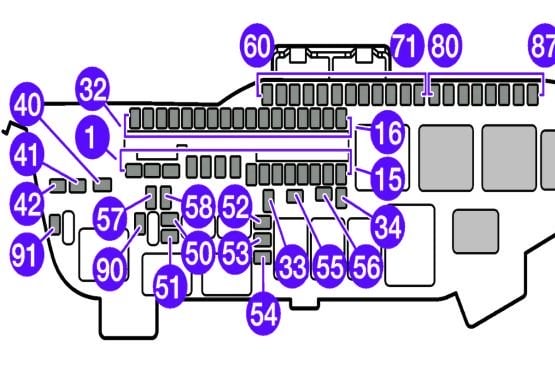

Belegungsplan
Nr. | Ampere | Beschreibung
1. | 40A | Audio-Steuermodul (Verstärker) (einige Varianten)
2. | 40A | Zentralelektrikmodul A: Sensoren, Radargeräte, elektrische Sitze (Option).
3. | 40A | Zentralelektrikmodul B: Sensoren, Radargeräte, elektrische Sitze (Sonderausstattung).
4. | 40A | Gebläsemodul für die Klimaanlage, vorne
5. | 25A | Elektrisch betätigte Heckklappe (falls vorhanden)
6. | 20A | Elektrischer Sitz rechts (falls vorhanden)
7. | 25A | Standheizung (falls vorhanden)
8. | 30A | Lachgasrückgewinnungs-Steuermodul (Diesel), Sonnensensor
9. | 20A | Türmodul in der rechten Heckklappe
10. | 20A | Türmodul in der linken Hecktür
11. | 20A | Türmodul in der linken Vordertür
12. | Nicht verwendet
13. | 20A | Türmodul in der rechten Vordertür
14. | 15A | Rücksitzheizung (optional)
15-16. | Nicht verwendet
17. | 15A | Steuermodul Lachgasrückgewinnung (Diesel)
18. | Nicht verwendet
19. | 7.5A | Steuermodul Klimatisierungssystem
20. | 5A | Bewegungsmelder (optional)
21. | 5A | Instrumententafel
22. | 5A | Tastenfeld in der Mittelkonsole
23. | 5A | Lenkradmodul
24. | 5A | Modul für die Start- und Feststellbremsentaste
25. | 5A | Mitteldisplay
26. | 5A | Steuermodul für internetfähiges Fahrzeug; Steuermodul für Volvo On Call
27. | 5A | Modul für Multibandantenne
28. | 5A | Relaisspulen
29. | 5A | Modul für Fußbewegungserkennung (optional) (zum Öffnen der elektrisch betätigten Heckklappe)
30. | 15A | Sensus TV-Steuermodul (Option) (einige Märkte)
31. | 10A | OBDII-Diagnosebuchse
32. | Nicht verwendet
33. | 15A | Verriegelungsmotor der Sitzlehne, hinten links
34. | 15A | Sitzlehnenverriegelungsmotor, rechts hinten
40. | 30A | Heckscheibenheizung
41. | 40A | Gurtstraffermodul, linke Seite
42. | 40A | Gurtstraffermodul, rechte Seite
50. | 5A | Feuchtigkeitssensor
51. | 20A | Kraftstoffpumpe (Sicherung Benzinpumpe)
52. | 10A | Kühlmittelpumpe
53. | 15A | Lenkradheizung (falls vorhanden)
54. | Nicht verwendet
55. | 25A | Scheinwerferwaschanlage (falls vorhanden)
56. | 25A | Heckscheibenwaschanlage
57-62. | Nicht verwendet
63. | 5A | Gurtstraffermodul
64. | 5A | Blind Spot Information (BLIS); Modul zur Steuerung der externen Hupe beim Rückwärtsfahren
65. | Nicht verwendet
66. | 5A | Sonnensensor
67. | 15A | Allradantrieb-Steuerungsmodul (AWD)
68. | 10A | Kühlmittelpumpe
69. | 5A | Einparkkamera (falls vorhanden)
70. | Nicht verwendet
71. | 5A | Airbag- und Gurtstraffer-Steuermodul
80. | 15A | Heckscheibenwischer
81. | 20A | Panoramaschiebedach mit Lamellen (falls vorhanden)
82. | Nicht verwendet
83. | 7.5A | Innenbeleuchtung; Abblendbarer Innenrückspiegel (falls vorhanden); Regen- und Lichtsensor (falls vorhanden); Bedienelemente in den hinteren Türen und im Kofferraum
84. | Nicht verwendet
85. | 5A | Steuermodul für Fahrerassistenzfunktionen
86. | 5A | Atemalkoholtester
87. | 5A | Kabelloses Ladegerät für Mobiltelefone (Breathalyser); USB-Anschluss
90. | Nicht verwendet
91. | Nicht verwendet
Mikro-Typ: #9-34, #50-54 und #60-91.
Im Motorraum

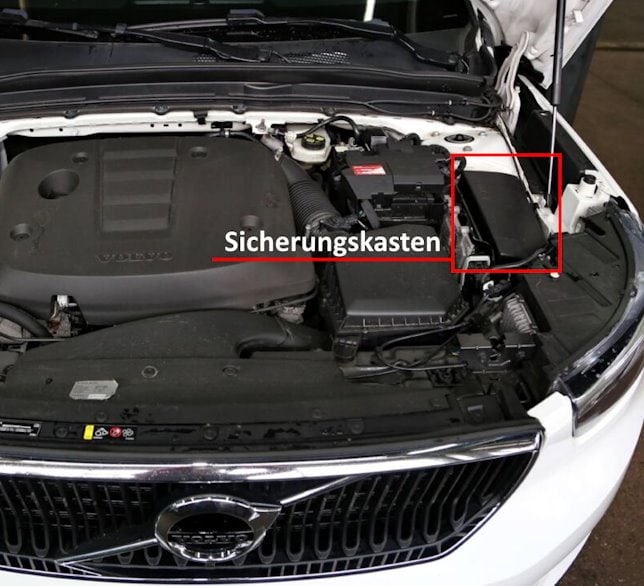

Befindet sich hinter der Schutzabdeckung in der Nähe der Batterie.

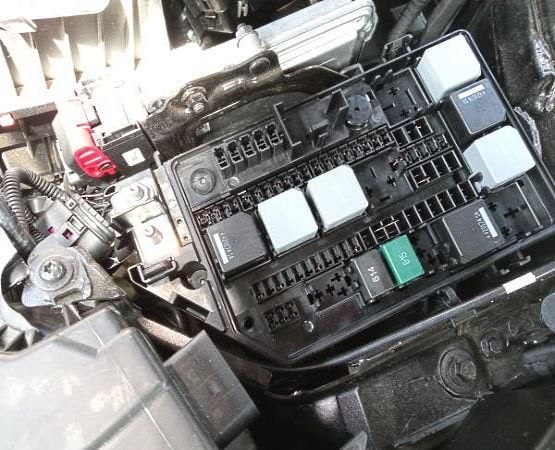

Foto - Beispiel.

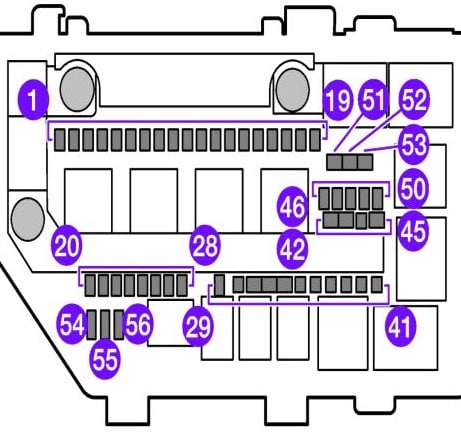

Belegungsplan
Nr. | Ampere | Beschreibung
1. | 5A | USB-Steckdose in der Tonneau-Konsole hinten
2. | 15A | 12-V-Steckdose vorne in der Tunnelkonsole, Zigarettenanzünder-Sicherung Volvo XC40
3. | Reserve
4. | 15A | 12-V-Steckdose im Gepäckraum (optional)
5. | 20A | Motorsteuerungsmodul (ECM)
6. | 15A | Zündspulen; Zündkerzen
7. | 15A | Magnetspulen (Benzin); Ventil; Motorkühlungsthermostat (Benzin); EGR-Kühlpumpe (Diesel); Glühsteuerungsmodul (Diesel) Motorsteuerungsmodul
8. | 10A | Magnetventile (Benzin); Ventil; Motorkühlthermostat (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuerungsmodul (Diesel); Unterdruckregler; Ventil; Ventil für Ausgangsimpuls (Diesel)
9. | 15A | Lambdasonde, Mitte (Benzin); Lambdasonde, hinten (Diesel)
10. | 15A | Stickstoffoxid-Sonde (Diesel)
11. | Nicht verwendet
12. | 20A | Scheinwerfer rechts
13. | 20A | Scheinwerfer links
14. | 5A | Airbags
15. | 5A | Gaspedal-Sensor
16. | 5A | Stromversorgung bei eingeschalteter Zündung: Motorsteuermodul; Getriebekomponenten; Elektroservo; zentrales elektronisches Steuermodul; Bremsensteuermodul
17. | 5A | Elektrischer Zuheizer; OBD-II-Netzschutz
18. | 5A | Entlüftungsgerät
19. | Nicht verwendet
20. | 5A | Interne Relaisspulen
21. | Nicht verwendet
22. | 5A | Bremspedalsensor
23. | Reserve
24. | 5A | Aktuator-Steuermodul zum Einlegen / Wechseln der Getriebestellung des Automatikgetriebes
25. | 15A | Getriebesteuermodul
26. | 5A | Motorsteuerungsmodul (ECM)
27-28. | Nicht verwendet
29. | 20A | Hupe
30. | 5A | Einbruchalarm-Sirene (optional)
31. | 30A | Scheibenwischer
32. | 40A | Steuermodul für das Bremssystem (Ventile, Feststellbremse)
33. | 40A | Steuermodul für das Bremssystem (ABS-Pumpe)
34. | Nicht verwendet
35. | 25A | Antrieb für Getriebe
36. | Nicht verwendet
38. | 30A | Scheinwerfer rechts; Scheinwerfer links
39-40. | Nicht verwendet
41. | 25A | Steuermodul für Abschlepphaken (Sonderausstattung)
42. | 40A | Abschlepphaken-Steuermodul (Sonderausstattung)
43. | Nicht verwendet
44. | 20A | Elektrischer Fahrersitz (Sonderausstattung)
45-50. | Nicht verwendet
51. | 30A | Kraftstofffilterheizung (Diesel)
52. | 40A | Windschutzscheibenheizung links (Sonderausstattung)
53. | 40A | Windschutzscheibenheizung rechts (Sonderausstattung)
54. | 5A | Überwachungsfunktion der Hilfsbatterie
55. | 20A | Scheinwerfer links
56. | 20A | Scheinwerfer rechts
MCase-Typ: Nr. 31-45 und 51-53
