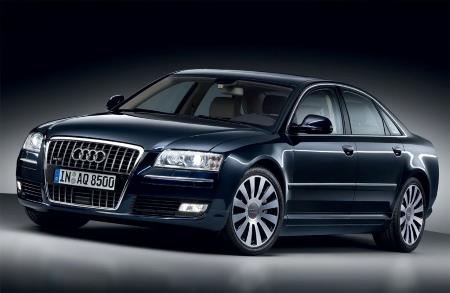

Der Audi A8 ist ein Oberklassefahrzeug der Audi AG aus Neckarsulm, Deutschland, das als Nachfolger des Audi V8 produziert wurde. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Audi A8 D3 (zweite Generation; Karosserie-Code 4E). Baujahre: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

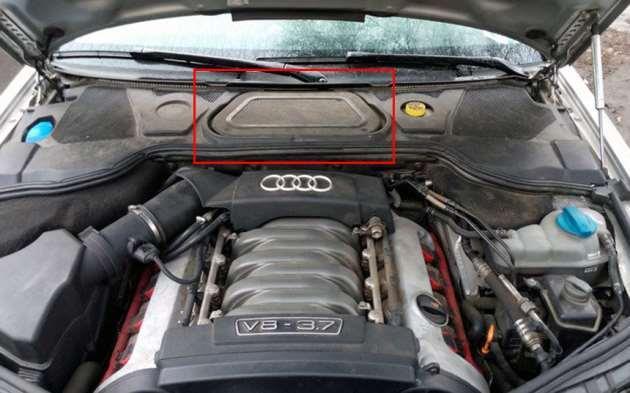

Der Sicherungshalter befindet sich mittig im Wasserkasten des Motorraums, geschützt hinter einer Kunststoffabdeckung.

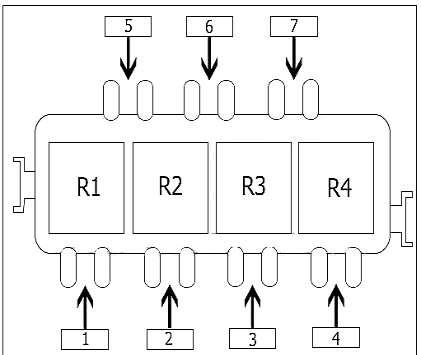

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Nicht belegt
2. | Sekundärluftpumpe oder Glühkerzen | 50 A / 60 A / 80 A
3. | Sekundärluftpumpe oder Glühkerzen | 50 A / 60 A / 80 A
4–7. | Nicht belegt
R1. | Glühkerzenrelais, Sekundärluftpumpenrelais
R2. | Glühkerzenrelais, Hauptrelais, Sekundärluftpumpenrelais
R3. | Glühkerzenrelais, Sekundärluftpumpenrelais, Hauptrelais
R4. | Nicht belegt
Im Innenraum
Die Elektrik im Innenraum ist in zwei Sicherungshalter und zwei Relaisträger unterteilt.
Sicherungskasten Nr. 1

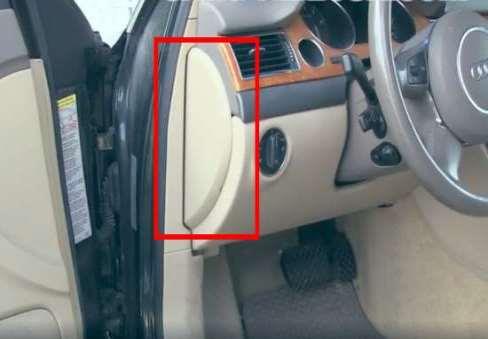

Dieser befindet sich auf der Fahrerseite an der Stirnseite der Instrumententafel, zugänglich hinter einer abnehmbaren Kunststoffabdeckung.

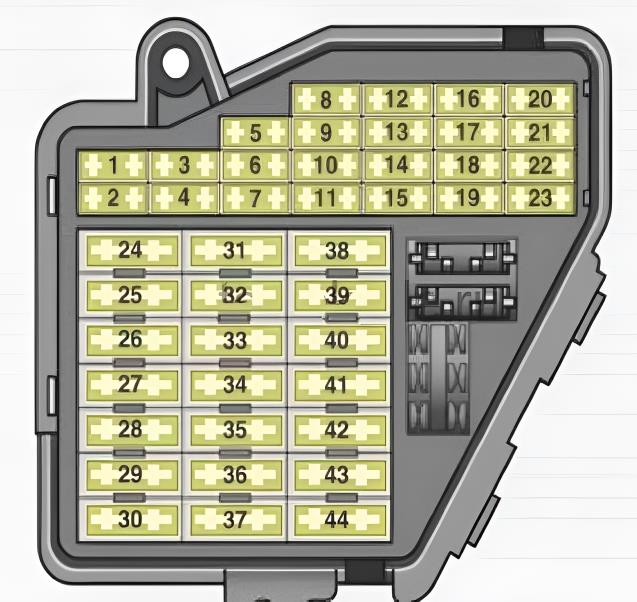

Allgemeine Ansicht des Sicherungsträgers.
Belegungsplan
Nr. | Ampere | Beschreibung
1. | 5 A | Garagentoröffner (HomeLink)
2. | 5 A | Einparkhilfe (APS)
3. | 5 A | Einparkhilfe (APS)
4. | 10 A | Automatische Leuchtweitenregulierung
5. | 5 A | Kombiinstrument
6. | 10 A | Steuergerät für Lenksäulenelektronik
7. | 5 A | Diagnoseanschluss (OBD)
8. | 5 A | Diagnosestecker
9. | 5 A | Elektronisches Stabilisierungsprogramm (ESP)
10. | 5 A | Kombiinstrument
11. | Frei
12. | 5 A | Bremslichtschalter
13. | 10 A | Telefon/Handyvorbereitung
14. | Nicht belegt
15. | 5 A | Steuergerät für Zugangs- und Startberechtigung
16. | Nicht belegt
17. | 5 A | Adaptive Cruise Control (Abstandsregelung)
18. | 5 A | Beheizbare Scheibenwaschdüsen
19. | Nicht verfügbar
20. | 5 A | Reifendruckkontrollsystem
21. | Nicht verfügbar
22. | 5 A | Bremslichtschalter
23. | 5 A | TV-Tuner
24. | 15 A | Signalhorn (Hupe)
25. | 40 A | Scheibenwischeranlage
26. | Frei
27. | 25 A | Elektronisches Stabilisierungsprogramm (ESP)
28. | Nicht belegt
29. | 10 A | Lichtschalter
30. | Frei
31. | 30 A | Bordnetzsteuergerät, Beleuchtung vorn rechts
32. | Nicht belegt
33. | 25 A | Zuheizer für Fußraum hinten links
34–37. | Frei
38. | 30 A | Bordnetzsteuergerät, Beleuchtung vorn links
39. | 7,5 A | Türsteuergerät vorn links
40. | 25 A | Elektrische Lenksäulenverstellung
41. | 7,5 A | Türsteuergerät hinten links
42. | 25 A | Steuergerät für Identifikation und Startberechtigung
43. | Frei
44. | Nicht belegt
Sicherungskasten Nr. 2
Dieser befindet sich auf der Beifahrerseite an der Stirnseite der Instrumententafel hinter der Kunststoffabdeckung.
Belegungsplan
Nr. | Ampere | Beschreibung
1. | 5 A | Elektromechanische Feststellbremse (EPB)
2. | 10 A | Klimabedieneinheit
3. | 5 A | Wählhebelsperre (P/N-Locking)
4. | 15 A | Automatikgetriebe (Multitronic)
5. | 15 A | Motorsteuerung
6. | 15 A | Lambdasonden
7. | 15 A / 10 A | Lambdasonden / Hochdruckeinspritzventil
8. | 10 A | Motormanagement, Zusatzwasserpumpe
9. | 5 A | Klimaanlage, Tastenfeld Instrumententafel
10. | 10 A | Adaptive Air Suspension (Luftfederung)
11. | 5 A | Regen- und Lichtsensor
12. | 5 A | Anzeige- und Bedieneinheit vorn (MMI)
13. | 10 A | Dachmodulelektronik
14. | 5 A | Mediaplayer vorn (CD-/DVD-Wechsler etc.)
15. | 5 A | Batterie-Energiemanagement (BEM)
16. | 5 A | Heizung für Kurbelgehäuseentlüftung
17. | 5 A | Lüfterelektronik
18. | Frei
19. | 5 A | Luftmassenmesser (Diesel)
20. | 5 A | Klimatisierte Sitze
21. | 5 A / 15 A | Motorsteuerung (Benzin/Diesel)
22. | 10 A | Kraftstoffkühlung
23. | 5 A | Elektromechanische Feststellbremse
24. | 10 A | Bordnetzsteuergerät 2
25. | 15 A | Automatikgetriebe
26. | 10 A | Wasserpumpe, Ventile für Klimaanlage, Fond-Klimabedieneinheit
27. | 20 A | Schiebe-/Ausstelldach
28. | 5 A | Motorsteuergerät
29. | 15 A | Einspritzventile
30. | 30 A | Zündspulen
31. | 20 A / 40 A | Kraftstoffpumpe rechts / Kraftstoffpumpenelektronik (Benzin)
32. | 5 A / 10 A | Automatikgetriebe / Multitronic
33. | 25 A | Zuheizer für Fußraum hinten rechts
34. | 20 A | Sitzheizung / Sitzbelüftung hinten
35. | 20 A | Sitzheizung / Sitzbelüftung vorn
36. | 20 A | Zigarettenanzünder vorn
37. | 20 A / 30 A | Zigarettenanzünder und Steckdosen hinten
38. | 20 A | Zusatzlüfter für Kühlmittel
39. | 7,5 A | Türsteuergerät vorn rechts
40. | 15 A | Bremskraftverstärker
41. | 7,5 A | Türsteuergerät hinten rechts
42. | 20 A | Standheizung / Zusatzheizung
43. | 30 A | Scheinwerferreinigungsanlage
44. | 30 A | Heizungsgebläse
Relaiskasten Nr. 1
Dieser befindet sich hinter der Verkleidung im Beifahrerfußraum.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Kühlerlüfterrelais, Relais für Kraftstoffkühlung, Servomotor Bremse, Zusatzkühlmittelpumpe, Kühlmittelumlaufrelais
R2. | Anlasserrelais
R3. | Anlasserrelais
R4. | Kraftstoffpumpenrelais oder Stromversorgungsrelais
R5. | Relais für Scheinwerferreinigungsanlage
1. | Fensterheber vorn rechts oder Frei | 30 A
2. | Sitzverstellung | 30 A
3. | Gebläse oder Fensterheber vorn rechts oder Frei | 30 A
4. | Sitzverstellung | 30 A
5–6. | Nicht belegt

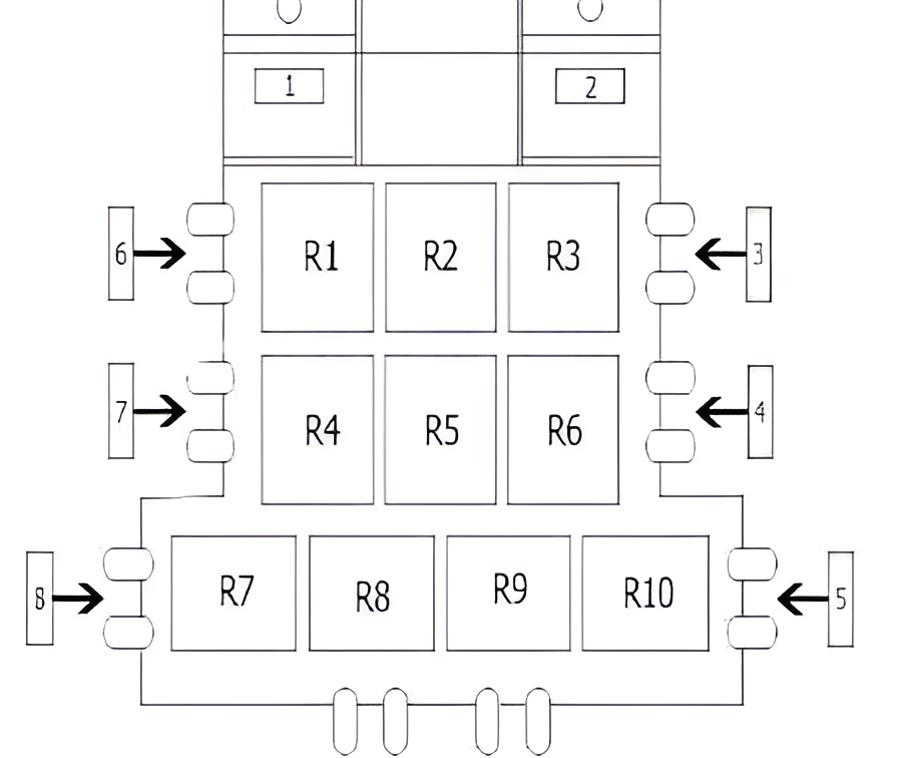

Relaiskasten Nr. 2

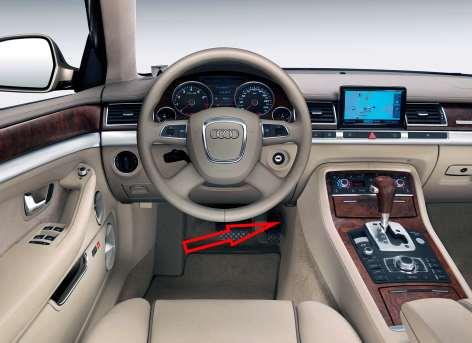

Befindet sich hinter der Verkleidung im Fahrerfußraum.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | ABS-Steuergerät | 60 A
2. | ESP-Steuergerät | 40 A
3. | Elektrische Fensterheber | 30 A / 40 A
4. | Sitzverstellung | 30 A
5. | Sitzverstellung | 30 A
6. | Nicht belegt
7. | Nicht belegt
8. | Nicht belegt
R1. | Kompressorrelais für Adaptive Air Suspension
R2. | Hupenrelais
R3. | Spannungsversorgungsrelais (Klemme 15)
R4. | Heizungsrelais für Scheibenwaschdüsen
R5. | Steuergerät für Sicherheitssysteme (Taxi)
R6. | Spannungsversorgungsrelais (Klemme 75)
R7–R10. | Frei
Im Kofferraum
Im Heckbereich befinden sich zwei Sicherungshalter.
Sicherungskasten Nr. 1

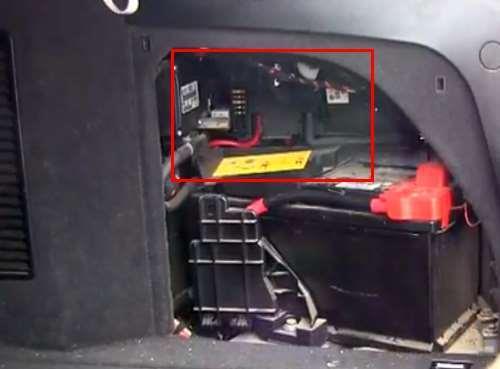

Dieser befindet sich auf der rechten Seite hinter der Seitenverkleidung.
Zugang über die Wartungsklappe.

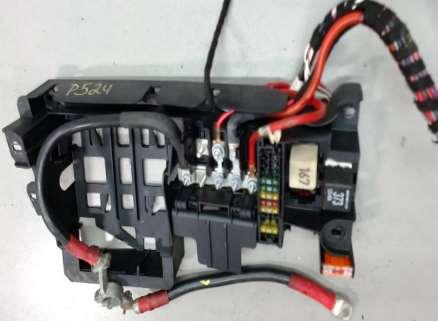

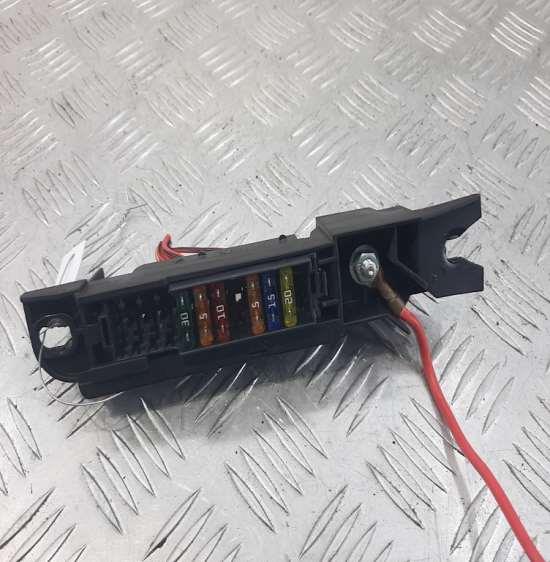

Gesamtansicht des Sicherungsträgers im Heck.

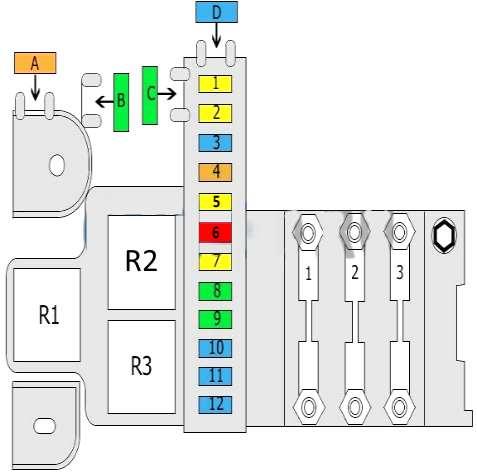

Belegungsplan
Nr. | Ampere | Beschreibung
1. | 20 A | Kraftstoffpumpe rechts (Diesel)
2. | 20 A | Kraftstoffpumpe links (Benzin/Diesel)
3. | 15 A | Anhängersteckdose
4. | Frei
5. | 20 A | Komfortsteuergerät (Leuchteneinheit links)
6. | 10 A | Komfortsteuergerät (Leuchteneinheit rechts)
7. | 20 A | Komfortsteuergerät (Zuziehhilfe für Kofferraumdeckel)
8. | 30 A | Elektromechanische Feststellbremse, Stellmotor links
9. | 30 A | Elektromechanische Feststellbremse, Stellmotor rechts
10. | 15 A | Anhängersteuergerät (Leuchteneinheit links)
11. | 15 A | Anhängersteuergerät (Leuchteneinheit rechts)
12. | 10 A | Anhänger-Steuergerät
A. | 40 A | Heckscheibenheizung
B. | 30 A / 40 A | Sitzverstellung hinten oder Kraftstoffpumpe
C. | 30 A | Sitzverstellung hinten
D. | 15 A | Kommunikationssystem oder Frei
R1. | Relais für Heckscheibenheizung
R2. | Spannungsversorgungsrelais
R3. | Kraftstoffpumpenrelais
1. | 150 A | Hauptstromversorgung
2. | 60 A | Radio, Navigationssystem, TV-Tuner
3. | 110 A | Heckscheibenheizung
Sicherungskasten Nr. 2

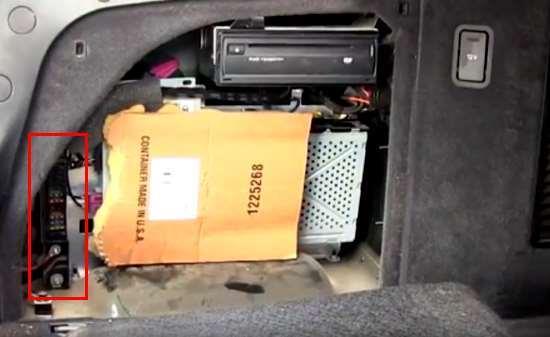

Dieser befindet sich hinter der Seitenverkleidung auf der linken Seite des Kofferraums.

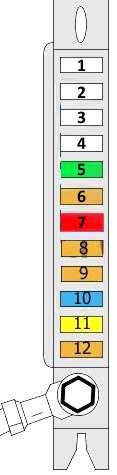

Gesamtansicht der Infotainment-Sicherungen.
Belegungsplan
Nr. | Ampere | Beschreibung
1. | Frei
2. | Frei
3. | Frei
4. | Frei
5. | 30 A | DSP-Verstärker (Soundsystem)
6. | 5 A | Navigationssystem
7. | 10 A | TV-Tuner
8. | Frei
9. | 5 A | Kommunikationseinheit (Sende-/Empfangsgerät)
10. | 15 A | Telefonlautsprecher (Hutablage)
11. | 20 A | 12-V-Steckdose
12. | 5 A | Funkempfänger für Standheizung
