Der Audi A8 (Baureihe D4/4H) ist eine Oberklasse-Limousine, die von der Audi AG am Standort Neckarsulm als Nachfolger des Audi V8 und der vorangegangenen A8-Generationen gefertigt wurde. Die offizielle Weltpremiere der dritten Generation fand im Dezember 2009 auf der Design Miami statt. Im September 2013 erhielt das Modell ein umfassendes Facelift. In diesem Artikel finden Sie die Sicherungs- und Relaisbelegung für den Audi A8 D4 / S8 D4 (Modelljahre 2009 bis 2018; Plattform MLB). Unterstützte Motorisierungen umfassen unter anderem den 2.0 TFSI Hybrid, 3.0 TDI, 3.0 TFSI, 4.0 FSI, 4.2 FSI, 4.2 TDI sowie den 6.3 W12.
Nachfolgend sind die Einbauorte, Sicherungsbelegungen und Abbildungen der Sicherungskästen aufgeführt. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind zur besseren Orientierung fett hervorgehoben.
Im Kofferraum
Im Heckbereich befinden sich der Hauptsicherungshalter sowie ein zusätzlicher Relaisträger, die der zentralen Absicherung der Bordnetzelektronik dienen.

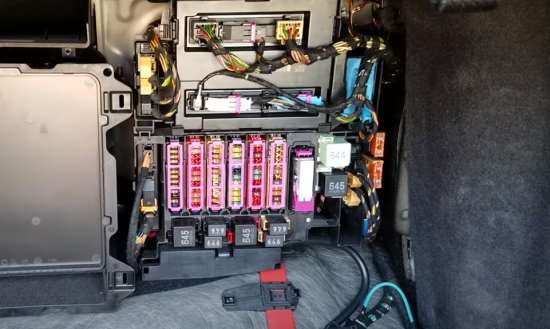

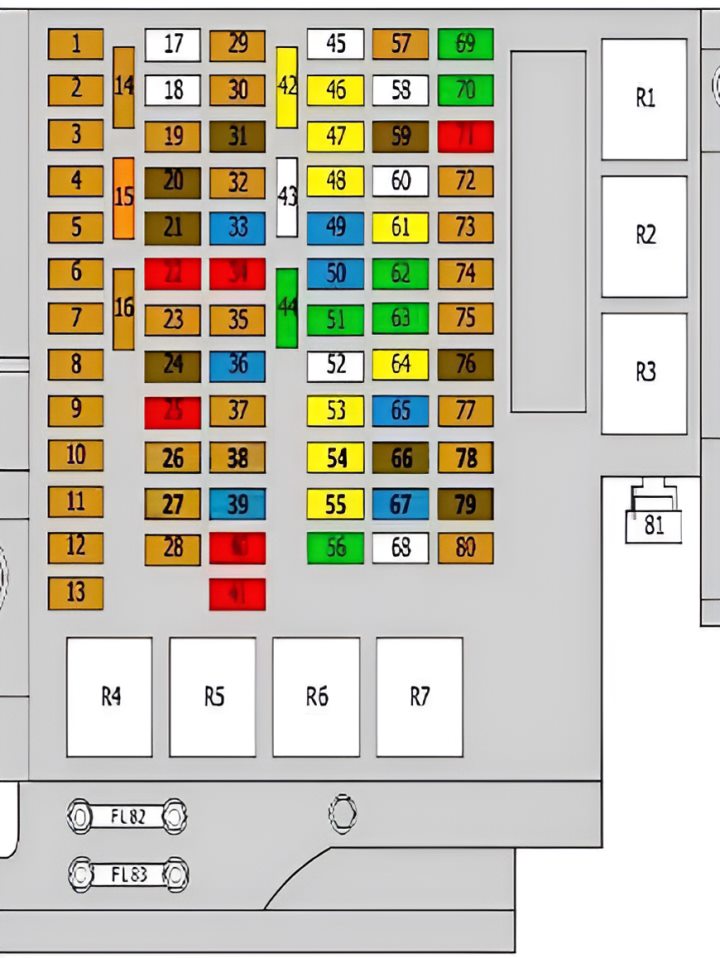

Hauptsicherungskasten

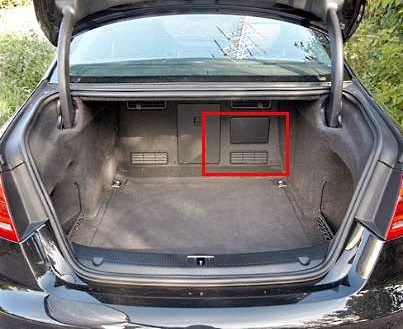

Die Einheit ist hinter der rechten Seitenverkleidung im Kofferraum verbaut.
Darstellung des Zugangs über die Serviceklappe.
Sicherungsbelegung
Nr. | Komponente | Ampere
1. | Taster für ASR/ESP, Leuchtweitenregulierung (LWR), Steuergerät für Energiemanagement, Diagnoseanschluss (OBD II) | 5A
2. | Diagnose-Interface für Datenbus (Gateway) | 5A
3. | Steuergerät für Luftfederung (Adaptive Air Suspension) | 5A
4. | Steuergerät für Einparkhilfe (PDC) | 5A
5. | Steuergerät für Lenksäulenelektronik | 5A
6. | Zentrales Steuergerät | 5A
7. | Airbag-Steuergerät, Kontrollleuchte für Beifahrerairbag-Deaktivierung, Sensor für Sitzbelegungserkennung | 5A
8. | Steuergerät für Garagentoröffner (HomeLink), Nachtsichtassistent, Luftgütesensor, beheizbare Waschdüsen, Allradantrieb-Steuergerät | 5A
9. | Steuergerät für elektromechanische Feststellbremse (EPB) | 5A
10. | Steuergerät für Anhängererkennung, Kühlschrank, Steuergerät für Sitzheizung, automatisch abblendbarer Innenspiegel | 5A
11. | Steuergerät für Aktivlenkung | 5A
12. | Wählhebel-Steuergerät (Automatik) | 5A
13. | Steuergerät für Spurwechselassistent (Audi Side Assist) | 5A
14. | Motorsteuergerät (ECU) | 5A
15. | Anlasserrelais | 40A
16. | Steuergerät für Leuchtweitenregulierung und Leistungsmodul Scheinwerfer links | 5A/10A
17. | Steuergerät für Gurtstraffer links | 25A
18. | Steuergerät für Gurtstraffer rechts | 25A
19. | Motorsteuergerät | 5A
20. | Spannungsstabilisator | 7,5A
21. | Kamerasteuergerät (Umfeldkameras) | 7,5A
22. | Leistungsmodul für rechten Scheinwerfer | 10A
23. | ABS/ESP-Steuergerät, Magnetkupplung für Klimakompressor | 5A
24. | Kurbelgehäuseheizung, Not-Aus-Relais, Steuergerät für aktive Motorlager, Aktuator für Motorsound (Soundaktor) | 7,5A
25. | Adaptive Cruise Control (ACC), Batteriemanagement | 10A
26. | Steuergerät für Automatikgetriebe, CAN-Bus-Abschlusswiderstände | 5A
27. | Luftgütesensor, Kältemitteldruck- und Temperatursensor, Luftfeuchtigkeitssensor | 5A
28. | Sonderausstattungen / Behördenfahrzeuge | 5A
29. | Schalter für elektrische Feststellbremse | 5A
30. | Reserve | 5A
31. | Türsteuergerät hinten rechts | 7,5A
32. | Diagnosepumpe für Tankleckage, Tankdrucksensor, Telefonmodul | 5A
33. | Steuergerät für Climatronic | 15A
34. | Klimabedienteil hinten | 10A
35. | Diagnose-Interface (Gateway) | 5A
36. | Kühlschrank / Kühlbox | 15A
37. | Schnittstelle für Sonderfunktionen | 5A
38. | Telefonvorbereitung, Bluetooth-Bedienhörer | 5A
39. | Steuergerät für aktive Motorlagerung | 15A
40. | Getriebewähleinheit | 10A
41. | Komfortsteuergerät (Zentralmodul) | 10A
42. | Steuergerät für Komfortsystem | 20A
43. | Kraftstoffpumpensteuergerät | 25A
44. | Steuergerät für Feststellbremse | 30A
45. | Nicht belegt
46. | 12V-Steckdose | 20A
47. | Zigarettenanzünder hinten, Zusatzsteckdosen | 20A
48. | Zigarettenanzünder vorne, Wechselrichter (Inverter) für 230V-Steckdose | 20A
49. | Steuergerät für Adaptive Air Suspension | 15A
50. | Wechselrichter 12V auf 230V | 15A
51. | Steuergerät für Feststellbremse | 30A
52. | Steuergerät für Sitzheizung und Belüftung, Fondbedienung | 25A
53. | Zentrales Komfortsteuergerät | 20A
54. | Steuergerät für Frischluftgebläse | 20A
55. | Komfort-Steuergerät | 20A
56. | Reserve | 30A
57. | Fond-Sitzverstellung, Fernbedienung für Beifahrersitz | 5A
58. | Relais für Kühlmittelpumpe | 35A
59. | Sitzverstellung | 7,5A
60. | Steuergerät für Anhängerkupplung | 25A/30A
61. | Anhängersteuergerät, Steckdose | 20A/25A
62. | Sitzverstellung | 30A
63. | Sitzverstellung | 30A
64. | Anhängersteuergerät | 20A/25A
65. | Anhängersteuergerät | 15A
66. | Sitzverstellung | 7,5A
67. | Batteriemodul (Hybrid/Start-Stopp) | 15A
68. | Nicht belegt
69. | Audio-Verstärker, Spannungsstabilisator, Sound-System | 30A
70. | Steuergerät für Infotainment / Sound-System | 30A
71. | MMI-Steuergerät (Multi Media Interface), Anzeige-Einheit | 10A
72. | Reifendruck-Kontrollsystem (RDKS) | 5A
73. | Steuergerät für Rückfahrkamera, abblendbare Außenspiegel | 5A
74. | DVD-Wechsler | 5A
75. | TV-Tuner | 5A
76. | Steuergerät für Informationselektronik | 7,5A
77. | Bedieneinheit für Multimedia, Analoguhr | 5A
78. | Bordliteratur-Steuergerät | 5A
79. | Radio / Main Unit | 7,5A
80. | Telefon, Smartcard-Leser, Rückfahrkamera | 5A
81. | Nicht belegt
82. | Reserve | 80A
83. | Reserve | 110A
84. | Heckscheibenheizung | 40A
85. | Kompressor für Niveauregulierung / Luftfederung | 40A
86. | Steuergerät für Start-Stopp-System | 40A
87. | Memory-Sitzverstellung Beifahrer | 15A
R1. | Relais für Luftfederkompressor
R2. | Relais für Heckscheibenheizung
R3. | Relais für Bordnetzversorgung / Kühlung
R4. | Kraftstoffpumpenrelais
R5. | Relais für Anlasser (Starter)
R6. | Relais für Klemme 15 (Zündungsplus)
R7. | Relaisträger-Basis
Witterungsbedingte Feuchtigkeit kann die Spannungsversorgung des ESP-Systems über Sicherung 1 (5A) stören, was häufig zu unplausiblen Fehlereinträgen führt. Bei Startschwierigkeiten im Winter sollte zudem das Anlasserrelais (abgesichert über Sicherung 15, 40A) geprüft werden, da Korrosion an den Lastkontakten im Heckbereich ein bekanntes Problem darstellt.
Videoanleitung zur Demontage der Verkleidungen und zum Zugang zum Sicherungshalter.

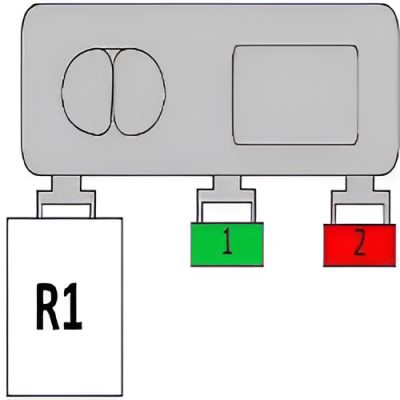

Zusatzsicherungshalter

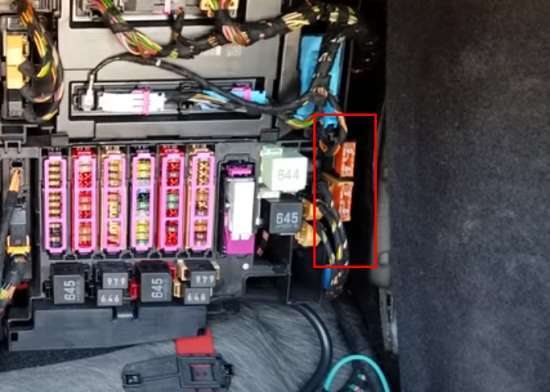

Zusatzträger direkt neben dem Hauptsicherungshalter im Kofferraum rechts.
Sicherungsbelegung
Nr. | Komponente | Ampere
1. | Heizung für Reduktionsmittel (AdBlue) | 30A
2. | Dosiersystem für Reduktionsmittel | 10A
R1. | Relais für AdBlue-Dosiersystem
Im Innenraum
Hinter den seitlichen Abdeckungen der Instrumententafel befinden sich zwei Sicherungshalter zur Absicherung der Innenraum- und Steuerelektronik.

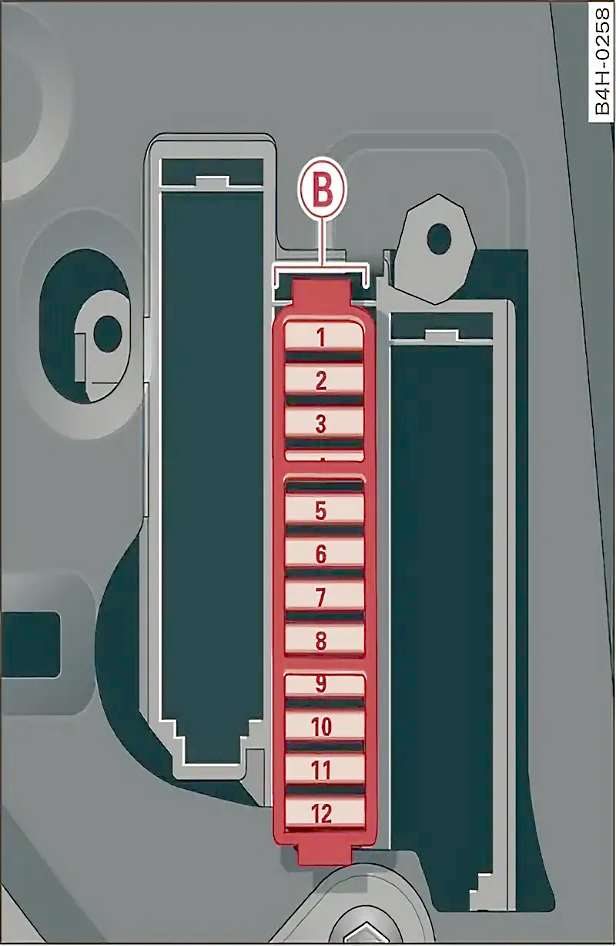

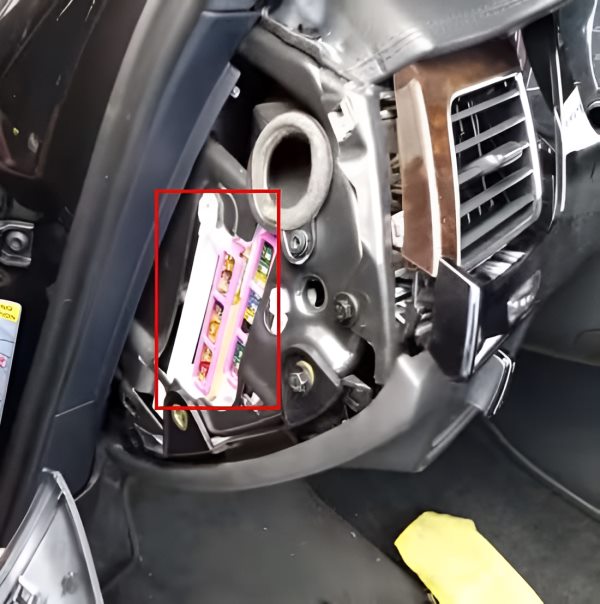

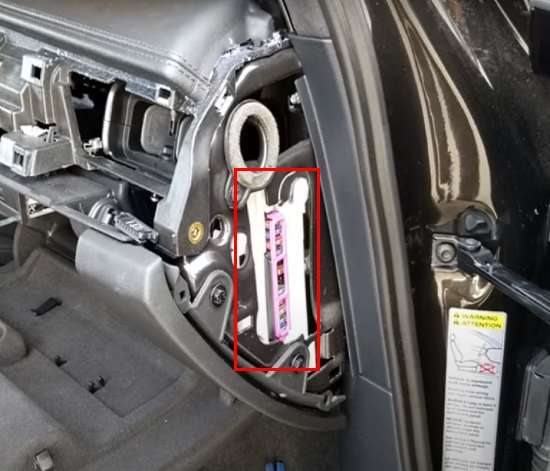

Sicherungshalter links (Fahrerseite)
Zugänglich nach dem Abhebeln der seitlichen Schalttafelabdeckung auf der Fahrerseite.
Sicherungsbelegung
Nr. | Komponente | Ampere
1. | Diebstahlwarnanlage (DWA) | 5A
2. | Getriebesteuergerät | 15A
3. | Frischluftgebläse vorne | 40A
4. | Spannungsversorgung Motorsteuerung | 35A
5. | Nicht belegt
6. | Motorsteuergerät | 5A
7. | Türsteuergerät vorne rechts | 7,5A
8. | Fensterheber Beifahrerseite | 30A
9. | ESP-Steuergerät | 10A
10. | ESP-Steuergerät | 25A
11. | Fensterheber hinten rechts | 30A
12. | Multikontursitz Beifahrer (Pneumatik) | 15A

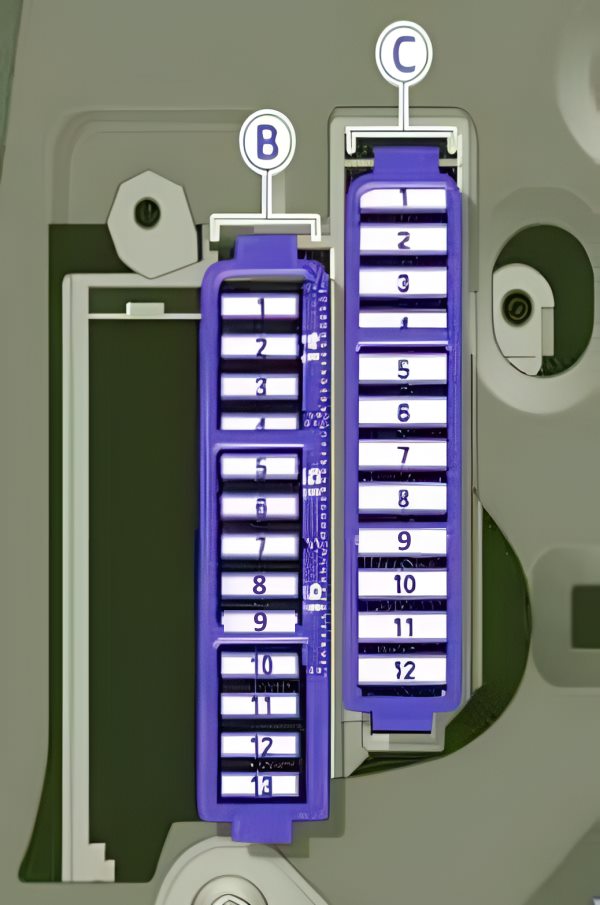

Sicherungshalter rechts (Beifahrerseite)
Befindet sich hinter der seitlichen Abdeckung der Instrumententafel auf der Beifahrerseite.
Sicherungsbelegung
Nr. | Komponente | Ampere
Reihe B (Schwarz)
1. | Lichtschalter | 5A
2. | Lesespule für Wegfahrsperre (Notstart) | 5A
3. | Türsteuergerät hinten links | 7,5A
5. | Signalhorn (Hupe) | 15A
6. | Innenleuchte / Dachmodul | 7,5A
8. | Lenksäulenhebel, Multifunktionslenkrad, Lenkradheizung | 10A/5A
10. | Lenksäulenverstellung | 5A
11. | Türsteuergerät Fahrerseite | 7,5A
12. | Diagnosestecker, Licht-/Regensensor | 10A
14. | Elektrische Lenksäulenverstellung | 25A
15. | Servolenkung, Klimakompressor-Steuerung | 20A
16. | Bremskraftverstärker (Vakuumpumpe) | 15A
Reihe C (Braun)
1. | Sitzheizung vorne | 30A
2. | Scheibenwischermotor | 30A
3. | Scheinwerfer / Außenbeleuchtung vorne | 30A
4. | Schiebe-/Ausstelldach | 20A
5. | Fensterheber Fahrerseite | 30A
6. | Multikontursitz Fahrer (Pneumatik) | 15A
7. | Panoramadach-Beschattung | 20A
8. | Dynamiklenkung | 35A
9. | Scheinwerfer / Außenbeleuchtung vorne | 30A
10. | Scheibenwaschanlage, Scheinwerferreinigungsanlage (SRA) | 35A
11. | Fensterheber hinten links | 30A
12. | Panoramadach-Steuerung | 40A
Für eine erfolgreiche Hauptuntersuchung (HU) ist eine intakte Sicherung B12 (10A) in Reihe B essenziell, da über diese der OBD-Diagnoseanschluss versorgt wird; ohne Kommunikation mit dem Tester ist keine AU möglich. Eine thermische Überlastung der Sicherung B15 (20A) kann zudem zum plötzlichen Ausfall der Lenkkraftunterstützung führen, was insbesondere bei Autobahnfahrten ein Sicherheitsrisiko darstellt.
Im Motorraum

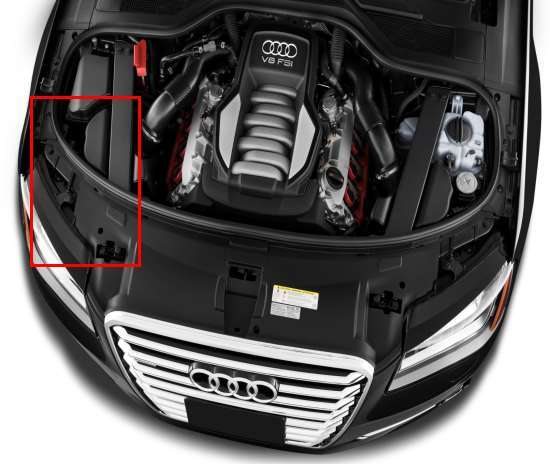

Zusätzliche Hochstromsicherungen und Motorrelais befinden sich im Wasserkasten unter der Motorhaube.

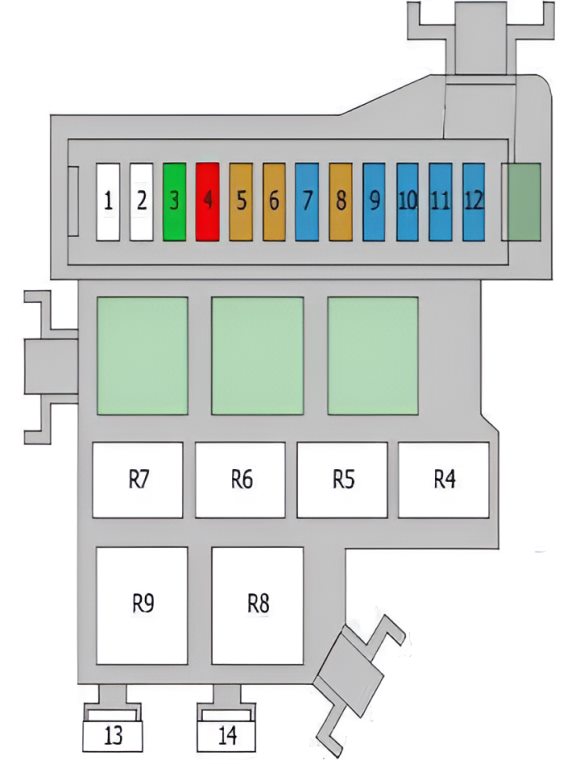

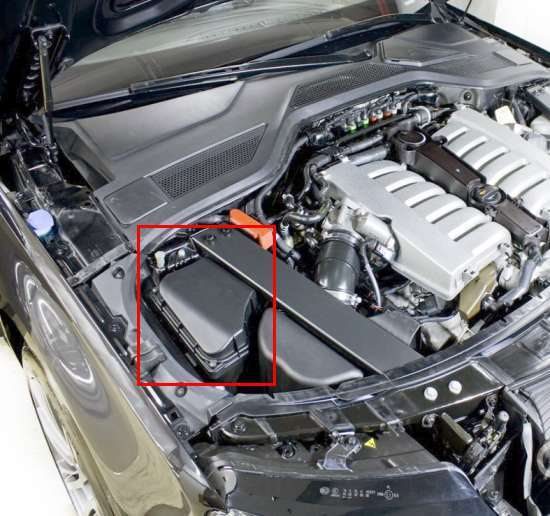

Haupteinheit E-Box
Verbaut auf der Beifahrerseite unter der Windlaufabdeckung (in Fahrtrichtung rechts).
Sicherungsbelegung
Nr. | Komponente | Ampere
1. | Luftmassenmesser (LMM) | 5A
2. | Nicht belegt
3. | Nicht belegt
4. | Motorsteuergerät 1 und 2 (Master/Slave) | 15A
5. | Steuergeräte für Kühlerlüfter und Kraftstoffpumpe, Kraftstoffpumpenrelais | 5A
6. | Bremslichtschalter | 5A
7. | Glühzeitsteuergerät (TDI), Magnetventil für aktive Motorlager, Getriebeölkühlventil | 10A
8. | Ölstands- und Öltemperatursensor (G266) | 5A
9. | Magnetventile für Getriebelagerung, Kraftstoffdruckregler, Zumesseinheit | 10A
10. | Lambdasonden-Heizung | 15A
11. | Glühzeitsteuergerät, Umschaltventil für AGR-Kühler, Öldruckregelventil, Kühlmittelumgehungsventil | 15A
12. | Pumpe für Ladeluftkühlung, Kühlmittelumlaufpumpe | 15A
13. | Glühkerzen I | 80A
14. | Glühkerzen II | 50A
R8. | Relais für Glühzeitsteuerung
R9. | Relais für Glühkerzen

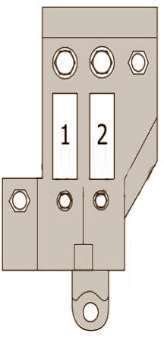

Zusatzrelaisträger
Dieser Träger ist im vorderen Bereich des Motorraums unter einer Schutzhaube untergebracht.
Sicherungsbelegung
Nr. | Komponente | Ampere
1. | Kühlerlüfter links | 40A / 60A
2. | Kühlerlüfter rechts | 40A / 60A
