Der Audi Q3 der 2. Generation ist ein kompakter Premium-SUV, der von 2018 bis 2025 auf der modularen Querbaukasten-Plattform (MQB) produziert wird. Das Modell loeste die erste Generation (8U) ab und praesentiert sich im Design deutlich groesser, technologisch fortschrittlicher und markanter. In diesem Handbuch erlaeutern wir detailliert die Sicherungsplaene des Audi Q3 (zweite Generation; Karosserieindex F3; MQB-Plattform) der Baujahre 2019 bis 2025.
Hier finden Sie die Einbauorte und Abbildungen der Sicherungskaesten. Ein besonderes Augenmerk richten wir dabei auf die Sicherungen fuer den Zigarettenanzuender und die Kraftstoffpumpe.
Im Motorraum

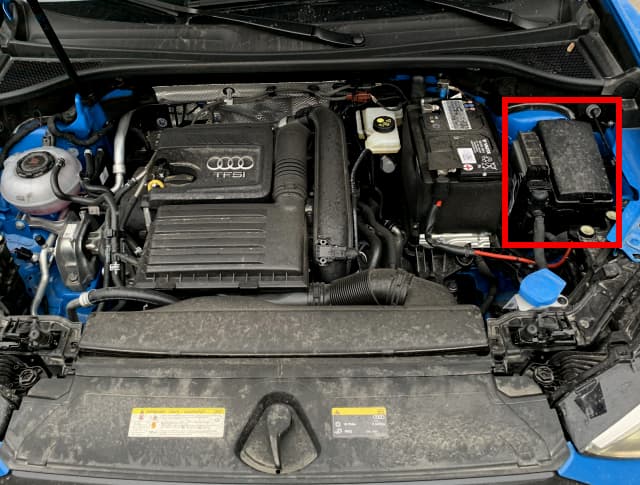

Der Sicherungskasten befindet sich neben der Batterie auf der linken Seite des Motorraums.

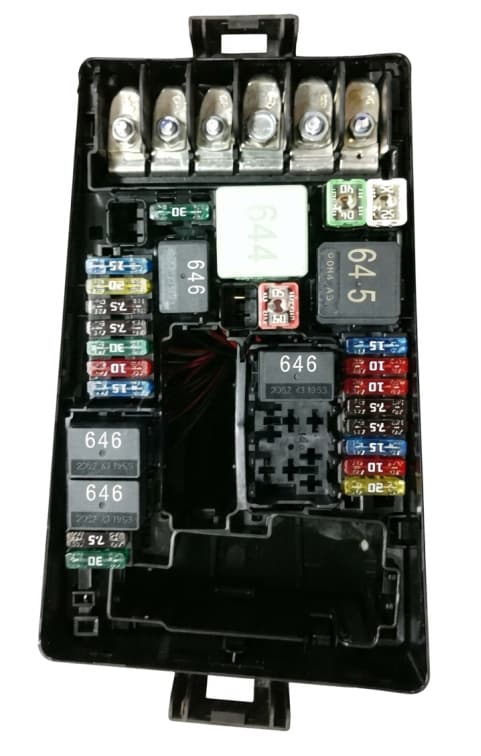

Foto - Beispiel.

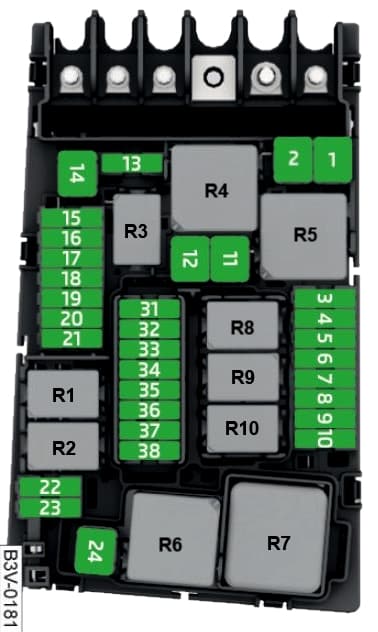

Sicherungsplan
Nummer | Stromstärke (A) | Beschreibung
1 | 25 | Steuergeraet fuer ABS/ESC (J104)
2 | 40 / 60 | Steuergeraet fuer ABS/ESC (J104), Hydraulikpumpe fuer ABS (V64)
3 | 15 / 30 | Motorsteuergeraet (J623)
4 | 5 / 7.5 / 10 | Kuehlerluefter (VX57), Relais fuer grosse Heizleistung (J360), Relais fuer kleine Heizleistung (J359), Ventil fuer Oeldruckregelung (N428), Schubumluftventil fuer Turbolader (N249), Ventil fuer Saugrohrklappe (N316), Steuerventil fuer Kolbenkuehlduesen (N522), Oelstands- und Oeltemperatursensor (G266), Umschaltventil fuer Turbolader (N529), Stromversorgungsrelais fuer Motorkomponenten (J757)
5 | 10 | Regelventil fuer Kraftstoffdruck (N276), Kraftstoffzumesseinheit (N290), Stromversorgungsrelais fuer Motorkomponenten (J757), Umschaltventil fuer Turbolader (N529)
6 | 5 / 7.5 | Bremslichtschalter, Bremspedalschalter (F)
7 | 7.5 / 10 / 15 | Pumpe fuer Ladeluftkuehlung (V188), Kuehlmittelabsperrventil fuer Getriebeoel (N488), Absperrventil fuer Kuehlmittel (N82), Zusatzwasserpumpe fuer Heizung (V488), Kuehlmittelventil fuer Zylinderkopf (N489), Ventil fuer Oeldruckregelung (N428), Steuergeraet fuer Leckdiagnosepumpe des Kraftstoffsystems EVAP (J909)
8 | 15 | Lambdasonde 1 vor Katalysator (GX10), Lambdasonde 1 nach Katalysator (GX7), Steuergeraet fuer NOx-Sensor (GX30), Steuergeraet 2 fuer NOx-Sensor (J881)
9 | 5 / 10 | Drosselklappensteuereinheit (J883), Steuergeraet fuer Abgasklappe (J945), Steuergeraet fuer Gluehzeitautomatik (J179), Heizelement fuer Kurbelgehaeuseentlueftung (N79), Luftmassenmesser (G70), Zusatzwasserpumpe fuer Heizung (V488), Magnetventil fuer Aktivkohlebehaelter (N80), Ventile fuer Nockenwellenverstellung (N318, N205)
10 | 15 / 20 | Steuergeraet fuer Kraftstoffpumpe (J538)
11 | 40 / 50 | Elektrischer PTC-Zuheizer (Z35)
12 | 40 | Elektrischer PTC-Zuheizer (Z35)
13 | 30 | Zusatzhydraulikpumpe fuer Getriebeoelkuehlung (V475)
14 | 40 | Relais fuer beheizbare Frontscheibe (J47)
15 | 15 | Relais fuer Signalhorn (J413)
16 | 20 | Stromversorgungsrelais fuer Motorkomponenten (J757)
17 | 7.5 | Motorsteuergeraet (J623), Steuergeraet fuer ABS (J104), Relais fuer beheizbare Frontscheibe (J47)
18 | 5 / 7.5 | Batteriedatenmodul (J367), Diagnoseinterface fuer Datenbus / Gateway (J533)
19 | 30 | Steuergeraet fuer Wischermotor (J400)
20 | 10 | Signalhorn (H12)
21 | 30 | Relais 2 fuer beheizbare Frontscheibe (J611)
22 | 5 / 7.5 | Motorsteuergeraet (J623)
23 | 30 | Anlasser (B)
24 | 40 | Elektrischer PTC-Zuheizer (Z35)
31 | - | Motorsteuergeraet
32 | - | Reserve (Nicht belegt)
33 | 30 | Relais 2 fuer beheizbare Frontscheibe (J611)
34 | 30 | Relais 2 fuer beheizbare Frontscheibe (J611)
35 | 30 | Steuergeraet fuer Wischermotor, Klimaanlage (J400)
36 | - | Linke Aussenbeleuchtung (Standlicht/Parklicht)
37 | 30 | Steuergeraet fuer Standheizung Webasto (J364)
38 | - | Rechte Aussenbeleuchtung (Standlicht/Parklicht)
Nummer | Relaisbelegung
R1 | Anlasserrelais 1 (J906)
R2 | Anlasserrelais 2 (J907)
R3 | Relais fuer Signalhorn (J413)
R4 | Relais fuer grosse Heizleistung (J360)
R5 | Hauptrelais fuer Ottomotor (J271) / Stromversorgungsrelais fuer Klemme 30, Dieselmotor (J317)
R6 | Steuergeraet fuer Gluehzeitautomatik (J179 - Benzin/Diesel)
R7 | Relais fuer kleine Heizleistung (J359 - Diesel)
R8 | Stromversorgungsrelais fuer Motorkomponenten (J757 - 2.0 l Ottomotor)
R9 | Relais fuer beheizbare Frontscheibe (J47)
R10 | Relais 2 fuer beheizbare Frontscheibe (J611)

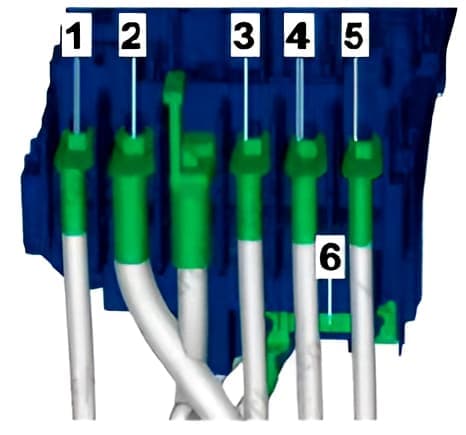

Hochstromsicherungen (Hauptsicherungstraeger)
Nummer | Stromstärke (A) | Beschreibung
1 | 125 | Spannungsversorgung Klemme 30_1 (Hauptstromversorgung Bordnetz)
2 | 400 | Generator (Lichtmaschine), Spannungsregler
3 | 80 | Elektromechanische Servolenkung (EPS)
4 | 80 | Spannungsversorgung Klemme 30_1 (Zusaetzliche Stromversorgung)
5 | 50 / 80 | Steuergeraet fuer Kuehlerluefter
6 | 50 | Beheizbare Frontscheibe, elektrischer PTC-Zuheizer
Im Innenraum

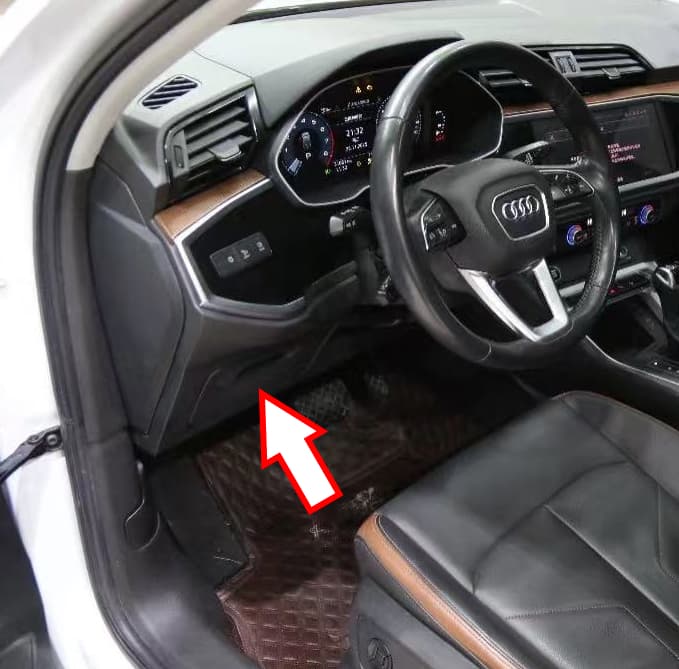

Der Sicherungskasten befindet sich unter der Instrumententafel (Armaturenbrett) auf der Fahrerseite.

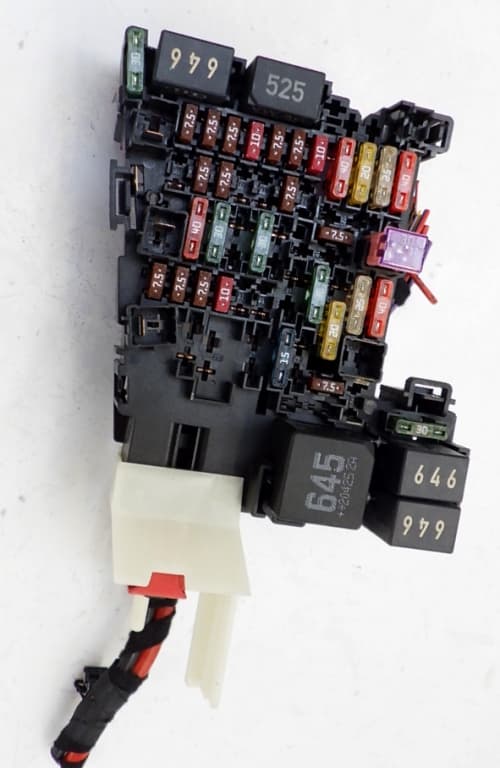

Gesamtansicht.

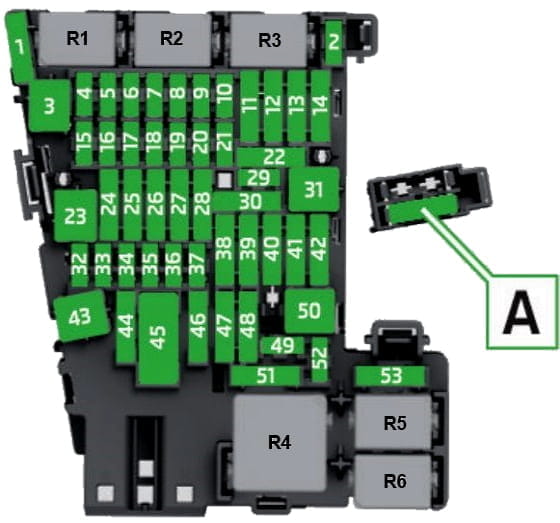

Sicherungsplan
Nummer | Geschuetzte Schaltkreise
F1 | Abgasanlage (Koerperschallaktuator / Soundgenerator)
F2 | Steuergeraet fuer Vordersitzeinstellung
F4 | Infotainmentsystem (MMI), Lautstaerkeregler-Bedienfeld
F5 | Diagnoseinterface fuer Datenbus (Gateway)
F6 | Waehlhebel des Automatikgetriebes, Magnet fuer Zuendschluesselabzugssperre
F7 | Standheizung, Bedienteil der Klimaanlage, Reifendruckkontrollsystem (RDKS/TPMS)
F8 | Leuchtweitenregulierung, Innenraumueberwachung der Diebstahlwarnanlage, Ambientebeleuchtung, Lichtschalter, Steuergeraet fuer Dachelektronik, Notrufmodul (eCall/ERA-GLONASS), elektronische Parkbremse, Diagnoseanschluss (OBD), Regen- und Lichtsensor, Partikelsensor (PM)
F9 | Steuergeraet fuer Lenksaeulenelektronik (Lenkstockschalter)
F10 | Infotainmentsystem (MMI), Lautstaerkeregler
F11 | Bordnetzsteuergeraet (BCM)
F12 | Infotainmentsystem (Display)
F13 | Zuender fuer Gurtstraffer der Fahrerseite, Airbag-Steuergeraet (SRS)
F14 | Geblaese fuer Heizung/Klimaanlage
F15 | Steuergeraet fuer elektronische Lenksaeulenverriegelung (ELV)
F16 | Audi Phone Box Modul (kabelloses Laden, Signalverstaerker)
F17 | Volldigitales Kombiinstrument, Notrufmodul (eCall/ERA-GLONASS)
F18 | Rueckfahrkamera, Umgebungskameras (Area View)
F19 | Steuergeraet fuer Zugangs- und Startberechtigungssystem (KESSY / Keyless Entry)
F20 | SCR-Dosiersystem (AdBlue), Diagnosepumpe fuer Kraftstoffsystem (EVAP)
F21 | Steuergeraet fuer Lenksaeulenelektronik (Lenkstockschalter)
F24 | Bordnetzsteuergeraet (BCM)
F25 | Tuersteuergeraet der Fahrerseite, Fensterheber hinten links, Tuersteuergeraet hinten links
F26 | Bordnetzsteuergeraet (BCM)
F27 | Bordnetzsteuergeraet (BCM)
F29 | Steuergeraet fuer Schiebedach und Dachelektronik, Bordnetzsteuergeraet (BCM)
F30 | 48-V-Bordnetz (Mild-Hybrid), Elektroantriebssystem
F32 | Steuergeraete fuer Fahrerassistenzsysteme (ADAS), Kameras der Assistenzsysteme
F33 | Steuergeraet fuer Beifahrersitz, Steuergeraet fuer Dachelektronik
F34 | Magnetkupplung des Klimakompressors, elektronische Parkbremse, Rueckfahrscheinwerfer, Koerperschallaktuator
F35 | Luftguetesensor, Diagnoseanschluss (OBD), Tastenfeld der Mittelkonsole, automatisch abblendender Innenspiegel, Leuchtweitenregulierung, Instrumentenbeleuchtung
F39 | Tuersteuergeraet der Beifahrerseite, Fensterheber hinten rechts, Tuersteuergeraet hinten rechts
F40 | 12-V-Steckdose, Zigarettenanzuender
F41 | Zuender fuer Gurtstraffer der Beifahrerseite
F42 | Bordnetzsteuergeraet (BCM - Zentralverriegelung)
F44 | Steuergeraet fuer Allradantrieb (Haldex-Kupplung)
F45 | Steuergeraet fuer Fahrersitzeinstellung
F47 | Heckscheibenwischermotor
F48 | Koerperschallaktuator im Innenraum
F49 | Anlasserrelais, Kupplungspositionsgeber, 48-V-Bordnetz (Mild-Hybrid)
F52 | Steuergeraet fuer adaptive Fahrwerksregelung (DCC)
F53 | Heizdraht der Heckscheibe
A | Steuergeraet fuer Beifahrersitzeinstellung (EX34), Luefter fuer Sitzflaeche (V518) und Lehne (V516) des Beifahrersitzes
B | Relais fuer Fernstartsystem (J471)
C | USB-Ladebuchse (U37)
Relaisbelegung im Innenraum
Nummer | Geschuetzte Schaltkreise
R1 (Var. 1) | Relais fuer Fernstartsystem (J471)
R1 (Var. 2) | Relais fuer SCR-Dosiersystem (AdBlue) (J963)
R2 | Relais fuer Magnetkupplung des Klimakompressors
R3 | Reserve (Nicht belegt)
R4 | Stromversorgungsrelais fuer Klemme 15 (J329)
R5 | Relais fuer beheizbare Heckscheibe (J9)
R6 | Relais fuer 12-V-Steckdosen (J807)
