Der Audi Q3 ist ein kompakter Premium-Crossover, der seit 2011 vom Volkswagen-Konzern produziert wird. Die dritte Generation des Crossovers wurde im Juni 2025 vorgestellt. In diesem Handbuch werfen wir einen detaillierten Blick auf die Sicherungsbelegung des Audi Q3 (dritte Generation; Karosseriecode FJ; Plattform MQB Evo) für die Baujahre 2026, 2027, 2028, 2029, 2030 und 2031.
Hier finden Sie die Einbauorte und Abbildungen der Sicherungsträger. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Innenraum

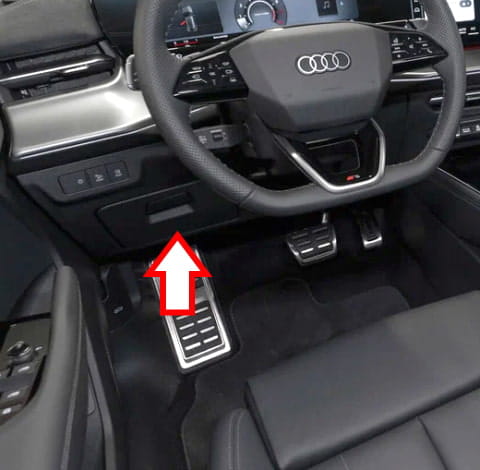

Bei Linkslenkern befindet sich der Sicherungskasten hinter dem Handschuhfach auf der Fahrerseite.

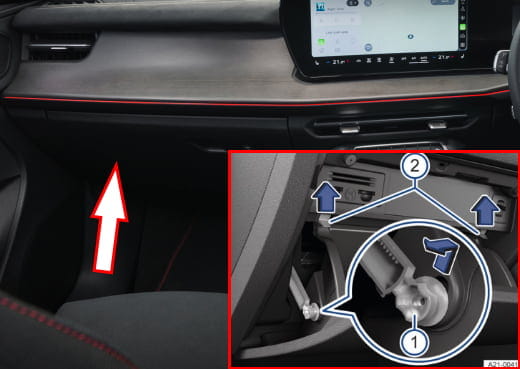

Bei Rechtslenkern ist der Sicherungsträger hinter dem Handschuhfach auf der Beifahrerseite verbaut.
Belegungsplan
Nummer | Stromstärke (A) | Beschreibung
SC1 | Reserve
SC2 | Reserve
SC3 | 25 A | Steuergerät für Anhängererkennung
SC4 | 20 A | Steuergerät für Heizung Reduktionsmittelsystem (AdBlue - Diesel)
SC5 | 25 A | Antrieb für Getriebesperre (Parksperre)
SC6 | 30 A | Bordnetzsteuergerät (BCM), Innenraumbeleuchtung
SC7 | 30 A | Steuergerät für Klimaanlage, Sitzheizung vorn
SC8 | 20 A | Steuergerät für Schiebedach
SC9 | 30 A | Türsteuergeräte vorn, Fensterheber hinten
SC10 | Reserve
SC11 | 15 A | Steuergerät für Anhängererkennung
SC12 | 40 A | Bordnetzsteuergerät (BCM), Außenbeleuchtung (linke Seite)
SC13 | 40 A | Bordnetzsteuergerät (BCM), Zentralverriegelung
SC14 | 30 A | Steuergerät für digitales Soundpaket (DSP)
SC15 | Reserve
SC16 | 7.5 A | Airbag-Steuergerät (SRS)
SC17 | 10 A | Relais für Reduktionsmitteldosiersystem (AdBlue - Diesel)
SC18 | 7.5 A | Steuergerät für schlüsselloses Zugangssystem (Kessy), Türgriffe, Module der Diebstahlwarnanlage, elektronische Lenksäulenverriegelung (ELV)
SC19 | 7.5 A | Schalttafeleinsatz (Kombiinstrument), Modul für Notrufsystem (eCall)
SC20 | 7.5 A | Steuergerät für Internetzugang, USB-Anschluss, Telefonhalterung, TV-Tuner (Japan)
SC21 | 7.5 A | Radarsensoren für Spurwechselassistent (Totwinkel), Außenspiegel, Heckklappengriff
SC22 | Reserve
SC23 | Reserve
SC24 | 15 A | Steuergerät für Allradantrieb (quattro)
SC25 | 25 A | Gurtstraffer vorn
SC26 | 30 A | Türsteuergeräte und Fensterheber
SC27 | 25 A | Gurtstraffer vorn
SC28 | Reserve
SC29 | 15 A | Steuergerät für Anhängererkennung
SC30 | 30 A | Steuergerät für Informationselektronik (MIB)
SC31 | 25 A | Steuergerät für Anhängererkennung
SC32 | 25 A | Steuergerät für Klimaanlage (Fond), Sitzheizung hinten
SC33 | Reserve
SC34 | Reserve
SC35 | 40 A | Bordnetzsteuergerät (BCM), Außenbeleuchtung (rechte Seite)
SC36 | 40 A | Steuergerät für Frischluftgebläse
SC37 | Reserve
SC38 | Reserve
SC39 | 10 A | Lenksäulenelektronik (SZL)
SC40 | 7.5 A | Alarmhorn (Diebstahlwarnanlage)
SC41 | 7.5 A | Diagnoseinterface für Datenbus (Gateway)
SC42 | 7.5 A | Wählhebel (Automatikgetriebe), Wählhebelpositionsanzeige
SC43 | 10 A | Innenraumtemperaturfühler, Steuergerät für Klimaanlage, Relais für Heckscheibenheizung
SC44 | 7.5 A | Taster für elektromechanische Feststellbremse (EPB), Diagnoseanschluss (OBD), Dachmodul, Innenraumüberwachung, Regen- und Lichtsensor
SC45 | 7.5 A | Lenksäulenelektronik (SZL)
SC46 | 7.5 A | Steuergerät für Head-up-Display (HUD)
SC47 | 10 A | Steuergerät für adaptive Fahrwerksregelung (DCC)
SC48 | 7.5 A | USB-Ladeanschluss
SC49 | Reserve
SC50 | Reserve
SC51 | Reserve
SC52 | 20 A | 12-VOLT-STECKDOSE, SICHERUNG FÜR ZIGARETTENANZÜNDER
SC53 | Reserve
SC54 | Reserve
SC55 | Reserve
SC56 | Reserve
SC57 | Reserve
SC58 | 7.5 A | Frontkamera für Fahrerassistenzsysteme, Steuergerät für Parklenkassistent, Radarsensor für adaptive Geschwindigkeitsregelanlage (ACC)
SC59 | 7.5 A | Taster für elektromechanische Feststellbremse (EPB), automatisch abblendender Innenspiegel, Luftgütesensor
SC60 | 7.5 A | Diagnoseanschluss (OBD)
SC61 | 7.5 A | Starterrelais 1 und 2
SC62 | Reserve
SC63 | Reserve
SC64 | Reserve
SC65 | 10 A | Steuergerät für Körperschallaktuator (Motorsound)
SC66 | 15 A | Motor für Heckscheibenwischer
SC67 | 30 A | Relais für Heckscheibenheizung
R1 | Relais für 12-Volt-Steckdosen
R2 | Relais für Spannungsversorgung Klemme 15
R3 | Relais für Heckscheibenheizung
R4 | Relais für Reduktionsmitteldosiersystem (AdBlue - Diesel)
R5 | Reserve
R6 | Reserve

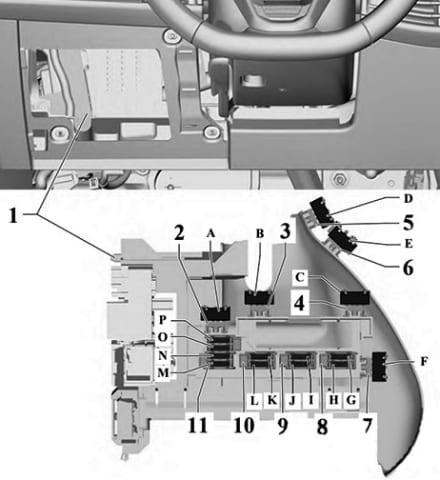

In der Nähe des Hauptsicherungsträgers sind einige zusätzliche Sicherungen angebracht:
Nummer | Stromstärke (A) | Beschreibung
A | 15 A | Steuergerät für Fahrersitzeinstellung
B | Reserve
C | Reserve
D | 15 A | Sitz- und Lehnenlüfter für Fahrersitz, Steuergerät für Sitzverstellung vorn links
E | 15 A | Sitz- und Lehnenlüfter für Beifahrersitz, Steuergerät für Sitzverstellung vorn rechts
F | Reserve
G | 10 A | Steuergerät für Sonderfahrzeuge, Diagnoseanschluss 2, Anschlusspunkte für Rollstuhllift, Funkgeräte, Sondersignalanlagen, Unfalldatenspeicher (UDS)
H | Reserve
I | Reserve
J | Reserve
K | 40 A | Anschlusspunkt für Rollstuhllift, Steuergerät für Sonderfahrzeuge
L | 40 A | Steuergerät für Sonderfahrzeuge, Sicherung 16 auf Relaisträger und Sicherungshalter SRSH
M | Reserve
N | Reserve
O | Reserve
P | Reserve
Im Motorraum

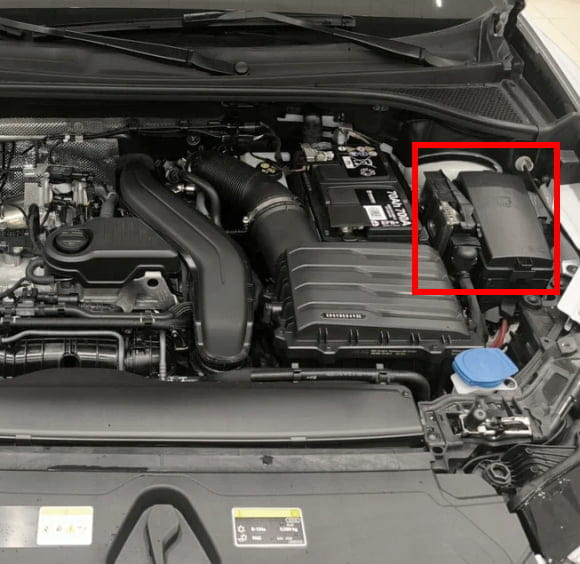

Der Sicherungskasten (Sicherungsträger) befindet sich neben der Fahrzeugbatterie.

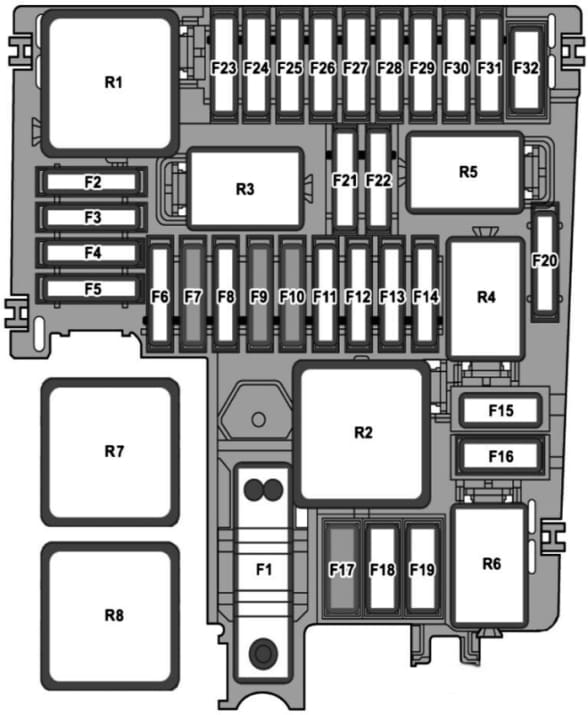

Belegungsplan
Nummer | Stromstärke (A) | Beschreibung
SB1 | 400 A | Steuergerät für elektromechanische Servolenkung
SB2 | 7.5 A | Hauptrelais (Benzin), Relais für Spannungsversorgung Klemme 30 (Diesel), Motorsteuergerät, Steuergerät für ABS
SB3 | 20 A | Relais für Spannungsversorgung der Motorkomponenten (2.0 l Benzin)
SB3 | 7.5 A | Relais für Gasabsperrventile (Erdgasantrieb / CNG)
SB4 | 15 A | Scheinwerfer vorn links
SB5 | 15 A | Scheinwerfer vorn rechts
SB6 | Reserve
SB7 | 30 A | Zusatzhydraulikpumpe 1 für Getriebeöl
SB8 | 40 A | Elektromechanischer Bremskraftverstärker
SB9 | 15 A | Relais für Signalhorn (Hupe)
SB10 | 30 A | Steuergerät für Scheibenwischermotor
SB11 | Reserve
SB12 | 15 / 30 A | Mechatronik für Doppelkupplungsgetriebe (DSG), Steuergerät für Automatikgetriebe
SB13 | 25 A | Steuergerät für ABS
SB14 | 20 A | Steuergerät für Standheizung (Zusatzwasserheizung)
SB15 | 40 A | Steuergerät für ABS
SB16 | Reserve
SB17 | 40 A | Heizelement für Luftzusatzheizung (PTC - Diesel)
SB18 | 40 A | Heizelement für Luftzusatzheizung (PTC - Diesel)
SB19 | Reserve
SB20 | 15 A | Steuergerät für Differenzialsperre
SB21 | 7.5 A | Motorsteuergerät (ECM)
SB22 | 30 A | Magnetschalter für Anlasser (Starter)
SB23 | 15 A | Motorsteuergerät (ECM)
SB24 | 7.5 / 10 A | Steuergerät für Kühlerlüfter, Ölstands- und Öltemperatursensor, Magnetventil für Aktivkohlebehälter, Nockenwellenverstellung, Öldruckregelventil, Startergenerator (MHEV 48 V), Relais für Reduktionsmitteldosierung (Diesel), Steuergerät für Glühzeitautomatik (Diesel)
SB25 | 10 A | Einblasventile 1-4 (Erdgasantrieb / CNG)
SB26 | 10 A | Heizwiderstand für Kurbelgehäuseentlüftung, Öldruckregelventil, elektronisch geregeltes Thermostat, Kühlmittelzirkulationspumpe, Ladeluftkühlmittelpumpe, Zusatzwasserpumpe für Heizung
SB27 | 10 / 15 A | Sensor für Partikelfilter, Lambdasonden vor und nach Katalysator, Steuergerät für NOx-Sensoren
SB28 | 20 A | Zündspulen 1-4, Magnetventil für Aktivkohlebehälter, Magnetventile für Nockenwellenverstellung, Öldruckregelventil
SB29 | 15 / 20 A | STEUERGERÄT FÜR KRAFTSTOFFPUMPE
SB30 | Reserve
SB31 | Reserve
SB32 | Reserve
R1 | Hauptrelais (Spannungsversorgung Motorsteuergerät)
R2 | Relais für große Heizleistung der elektrischen Luftzusatzheizung (PTC - Diesel)
R3 | Relais für Signalhorn (Hupe)
R4 | Starterrelais 1
R5 | Starterrelais 2
R6 | Relais für Gasabsperrventile (CNG) / Relais für Spannungsversorgung der Motorkomponenten
R7 | Steuergerät für Glühzeitautomatik (Diesel)
R8 | Relais für kleine Heizleistung der elektrischen Luftzusatzheizung (PTC)

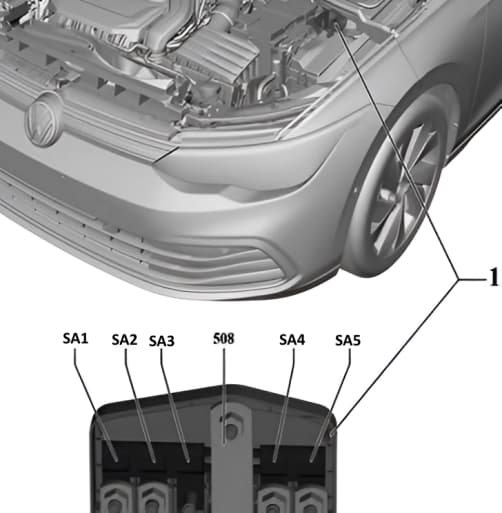

In der Nähe des Hauptsicherungsträgers befindet sich der Hauptsicherungshalter, der aus Hochstrom-Schmelzsicherungen (SA) besteht.
Belegungsplan
Nummer | Stromstärke (A) | Beschreibung
SA1 | 150 A | Sicherungsträger (Motorraum)
SA2 | 50 A | Kühlerlüfter (Motorkühlung)
SA3 / 508 | Pluspol der Fahrzeugbatterie
SA4 | 125 A | Sicherungsträger (Innenraum)
SA5 | 125 A | Sicherungsträger (Innenraum)
