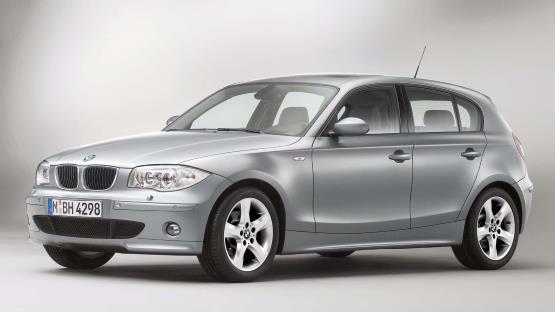

Der BMW 1er ist eine Baureihe der Kompaktklasse, die seit 2004 in vier Karosserievarianten produziert wird: als 3-Türer und 5-Türer mit Schrägheck, als Coupé sowie als 2-türiges Cabriolet. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des BMW 1er der ersten Generation (Baureihen E81/E87 und E82/E88; Modellvarianten 116d, 116i, 118d, 118i, 120d, 120i, 123d, 125i, 130i, 135i und 1er M Coupé). Baujahre: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

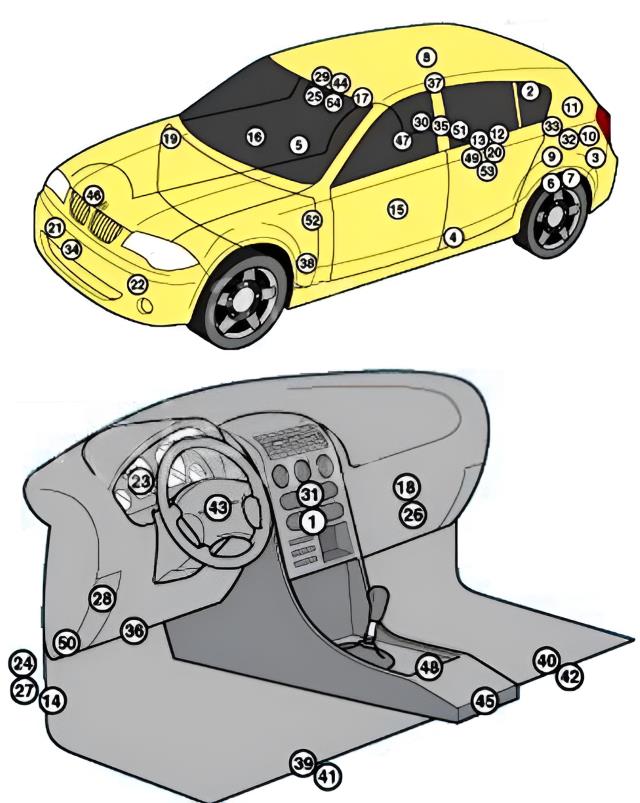

Alle elektrischen Geräte
Allgemeine Übersicht der elektrischen Anlage des Fahrzeugs.
Nr. | Beschreibung
1. | Klimasteuergerät – hinter dem Heizungsbedienteil
2. | Steuergerät für Antennen-Diversity – unter der Rücksitzbank
3. | Antennenverstärker (Telefon) – linke Seite des Kofferraums
4. | Seiten-Crashsensor, Fahrerseite – unterer Teil der B-Säule
5. | Seiten-Crashsensor, Beifahrerseite – unterer Teil der B-Säule
6. | Neigungssensor (Diebstahlwarnanlage) – integriert in der Alarmsirene
7. | Alarmsirene der Diebstahlwarnanlage – hinter der Radhausverkleidung hinten links
8. | Innenraumschutz-Sensor (Diebstahlwarnanlage) – in der Dachverkleidung
9. | Steuergerät für Audiosystem (DAB) – im Kofferraum, unter dem Ladeboden
10. | HiFi-Verstärker – linke Seite des Gepäckraums
11. | Entstörfilter (Audioanlage) – an der C-Säule
12. | Fahrzeugbatterie – unter dem Kofferraumboden
13. | Intelligenter Batteriesensor (IBS) – direkt an der Batterie
14. | OBD-Diagnoseanschluss
15. | Türmodul Fahrerseite
16. | Türmodul Beifahrerseite
17. | Steuergerät für Kraftstoffpumpe (falls vorhanden) – hinter der rechten Seitenwange der Rücksitzbank
18. | Sicherungsträger/Relaisbox, Instrumententafel – hinter dem Handschuhfach
19. | Sicherungs-/Relaisbox, Ansauggeräuschdämpfer
20. | Sicherungs-/Relaisblock an der Batterie (Valvetronic / DDE / Zuheizer / Stromverteiler) – Sicherungen können nicht einzeln getauscht werden.
21. | Signalhorn 1 – hinter dem Stoßfänger
22. | Signalhorn 2 – hinter dem Stoßfänger
23. | Steuergerät im Kombiinstrument
24. | Blink-/Warnblinkrelais – im Multifunktions-Steuergerät 2 (JBE/FRM)
25. | Regen-Licht-Sensor
26. | Multifunktions-Steuergerät 1 – im Sicherungsträger der Instrumententafel – Funktionen: Klimaanlage, Zentralverriegelung, Fensterheber, Scheinwerferreinigungsanlage, Spiegelheizung, Waschdüsenheizung, Heckscheibenwaschanlage, Sonnenrollo, Scheibenwaschanlage
27. | Multifunktions-Steuergerät 2 – Funktionen: Zentralverriegelung, Fensterheber, Nebelscheinwerfer, Hauptscheinwerfer, Adaptives Kurvenlicht, Leuchtweitenregulierung, Spiegelheizung, Blinker/Warnblinkanlage, Instrumentenbeleuchtung, Heckleuchten, Rückfahrscheinwerfer
28. | Multifunktions-Steuergerät 3 (CAS) hinter der Instrumententafel – Funktionen: Diebstahlwarnanlage, Zentralverriegelung, Wegfahrsperre, Anlassersteuerung, elektrische Lenksäulenverriegelung (ELV)
29. | Multifunktions-Steuergerät 4 – Funktionen: Diebstahlwarnanlage, Innenbeleuchtung, Schiebedach
30. | Multifunktions-Steuergerät 5 – Gepäckraum, unter dem Boden (rechts) – Funktionen: Fernbedienungsempfänger für Zentralverriegelung und Komfortzugang
31. | Multimedia-Steuergerät
32. | Steuergerät für Navigationssystem
33. | GPS-Empfänger (Navigationssystem)
34. | Außentemperatursensor
35. | Steuergerät für Park Distance Control (PDC) – Gepäckraum, unter dem Boden (rechts)
36. | PDC-Lautsprecher vorn – unter der Instrumententafel
37. | PDC-Lautsprecher hinten – rechte Seite des Gepäckraums
38. | Steuergerät für Aktivlenkung – hinter dem vorderen linken Radhaus
39. | Sitzmodul (Fahrerseite) – unter dem Sitz
40. | Sitzmodul (Beifahrerseite) – unter dem Sitz
41. | Steuergerät für Sitzheizung (Fahrer) – unter dem Sitz
42. | Steuergerät für Sitzheizung (Beifahrer) – unter dem Sitz
43. | Steuergerät für elektrische Lenksäulenverstellung
44. | Steuergerät für elektrisches Schiebedach
45. | Airbag-Steuergerät (SRS/MRS)
46. | Höhenstandssensor (vorne rechts) für Leuchtweite
47. | Höhenstandssensor (hinten rechts) für Leuchtweite
48. | iDrive-Controller (Bedieneinheit Mitteltunnel)
49. | Telematik-Steuergerät (TCU) – Kofferraum, unter dem Boden
50. | Bluetooth-Sende-Empfangseinheit (ULF/MULF) – unter der Instrumententafel
51. | Anhängermodul (AHM) – Gepäckraum, unter dem Boden (rechts)
52. | Elektronische Getriebesteuerung (EGS) – direkt am Getriebe
53. | Sprachverarbeitungssystem – Kofferraum, unter dem Boden
54. | Regensensor
Im Innenraum des Fahrzeugs

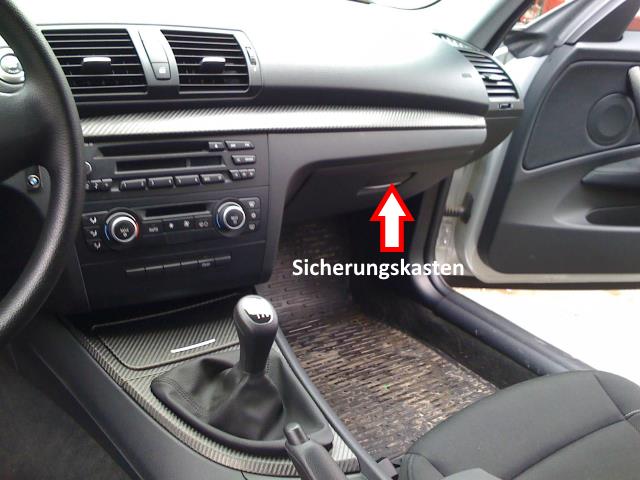

Der Sicherungsträger befindet sich auf der Beifahrerseite hinter dem Handschuhfach. Um Zugang zu erhalten, entriegeln Sie die Halterungen und klappen Sie das Handschuhfach nach unten.

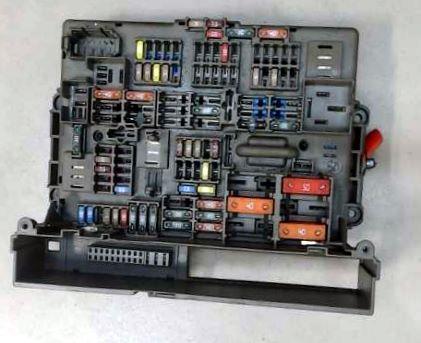

Gesamtansicht der Zentralelektrik.
Darstellung des Zugangsmechanismus.
Videoanleitung zum Öffnen des Sicherungsfachs.
Belegungsplan
Nr. | Funktion | Absicherung
1. | Nicht belegt
2. | Innenspiegel, automatisch abblendend | 5 A
3. | Nicht belegt
4. | Fußraummodul (FRM) / Steuergerät 3 | 5 A
5. | Multifunktionssteuergerät 4 | 7,5 A
6. | Nicht belegt (^ bis 08/05)
7. | Nicht belegt
8. | Audiosystem, CD-Wechsler | 5 A
9. | Reserve
10. | Nicht belegt
11. | Nicht belegt
12. | Karosserie-Basis-Modul | 20 A
13. | iDrive-Bedieneinheit (CON) | 5 A
14. | Nicht belegt
15. | Nicht belegt
16. | Signalhorn (Hupe) | 15 A
17. | Navigationssystem | 5 A
18. | Audiosystem, CD-Wechsler (^ bis 11/04) | 5 A
19. | Diebstahlwarnanlage, Komfortzugang | 7,5 A
20. | Dynamische Stabilitäts Control (DSC) | 5 A
21. | Türsteuergerät Fahrerseite, Außenspiegel Beifahrerseite | 7,5 A
22. | Nicht belegt
23. | Navigationssystem, TV-Tuner | 10 A
24. | Nicht belegt
25. | Nicht belegt
26. | Telematiksteuergerät (TCU) | 10 A
27. | Türsteuergerät Fahrerseite, Telefon | 5 A
28. | Einparkhilfe (PDC), Steuergerät 4 | 5 A
29. | Sitzheizung vorn | 5 A
30. | Steckdose, Zigarettenanzünder (Sicherung BMW 1er) | 20 A
31. | Dynamische Stabilitäts Control (DSC) (^ bis 08/05) | 30 A
32. | Elektrische Sitzverstellung, Sitzheizung vorn | 30 A
33. | Elektrische Sitzverstellung Beifahrer | 30 A
34. | Audioverstärker (HiFi) | 30 A
35. | Elektronische Kraftstoffpumpensteuerung (EKPS) (^ bis 08/05) | 20 A
36. | Multifunktionssteuergerät 2 | 30 A
37. | Nicht belegt
38. | Reserve (^ bis 08/05)
39. | Scheibenwischermotor | 30 A
40. | Audiosystem (^ bis 08/05) | 20 A
41. | Multifunktionssteuergerät 2 | 30 A
42. | Zentralverriegelungsantrieb | 30 A
43. | Scheinwerferreinigungsanlage | 30 A
44. | Anhängermodul (AHM) | 30 A
45. | Anhängeranschluss (^ bis 08/05) | 20 A
46. | Heckscheibenheizung | 40 A
47. | Nicht belegt (^ bis 08/05)
48. | Heckscheiben-Wasch/Wisch-Anlage | 20 A
49. | Sitzheizung Beifahrer | 30 A
50. | Nicht belegt
51. | Multifunktionssteuergerät 3 | 5 A
52. | Multifunktionssteuergerät 2 | 50 A
53. | Multifunktionssteuergerät 2 | 50 A
54. | Motormanagement (DME/DDE) | 60 A
55. | Nicht belegt
56. | Zentralverriegelung | 15 A
57. | Zentralverriegelung | 15 A
58. | OBD-Schnittstelle (DLC), Instrumentenkombination | 7,5 A
59. | Schaltzentrum Lenksäule (SZL) | 5 A
60. | Klimaanlage | 7,5 A
61. | Laderaum-, Handschuhfachbeleuchtung, Instrumentenkombination | 10 A
62. | Fensterheber hinten | 30 A
63. | Karosserie-Steuergerät | 30 A
64. | Fensterheber hinten | 30 A
65. | Dynamische Stabilitäts Control (DSC) | 40 A
66. | Kraftstofffilterheizung (Diesel) | 50 A
67. | Heizungsgebläse / Klimaanlage | 50 A
68. | Nicht belegt
69. | Kühlerlüfter | 50 A
70. | Sekundärluftsystem (SLS), falls vorhanden | 50 A
Nr. | Relaisbelegung
R1. | Wischermotor Stufe 2 (integriert im Stromverteiler)
R2. | Wischermotor Stufe 1
R3. | Relais Heckscheibenwischer
R4. | Relais Heckscheibenwischer
R5. | Kraftstoffpumpenrelais (EKPS) – falls vorhanden
R6. | Entlastungsrelais Klemme 15 – falls vorhanden
R7. | Hauptrelais Klemme 30G – falls vorhanden
R8. | Trennrelais 1
R9. | Relais Scheinwerferreinigungsanlage
R10. | Relais Sekundärluftpumpe
Im Fahrzeuginnenraum sind Defekte am Sicherungsträger oft auf thermische Überlastungen im Winterbetrieb oder bei dauerhafter Hochgeschwindigkeitsfahrt zurückzuführen. Ein Klassiker ist der Ausfall der Sitzheizung: Ein Spannungsabfall führt hier zur Sicherheitsabschaltung durch das Steuergerät. Prüfen Sie in diesem Fall primär die Sicherungen 32 und 49 (30 A). Bei Traktionsverlust und aufleuchtenden Warnlampen der Dynamischen Stabilitäts Control (DSC) auf verschneiter Fahrbahn sollten die Sicherungen 20, 31 und 65 kontrolliert werden. Blockieren die Scheibenwischer bei starkem Niederschlag unter Last, sind neben der Sicherung 39 (30 A) auch die Relais R1 und R2 auf verschmorte Kontakte zu untersuchen. Ein unrunder Motorlauf im Kaltstart sowie schlechte Abgaswerte deuten zudem oft auf ein defektes Sekundärluftpumpen-Relais (R10) hin, was eine sofortige Diagnose der Spannungsversorgung erfordert.

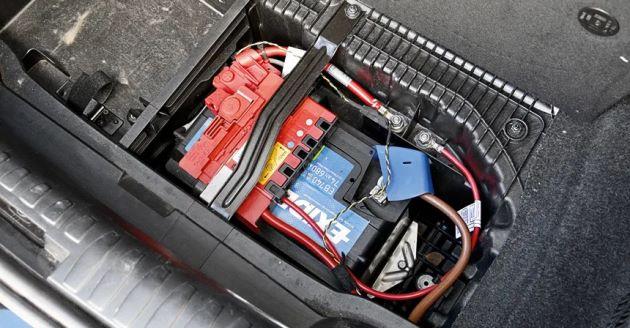

Im Kofferraum

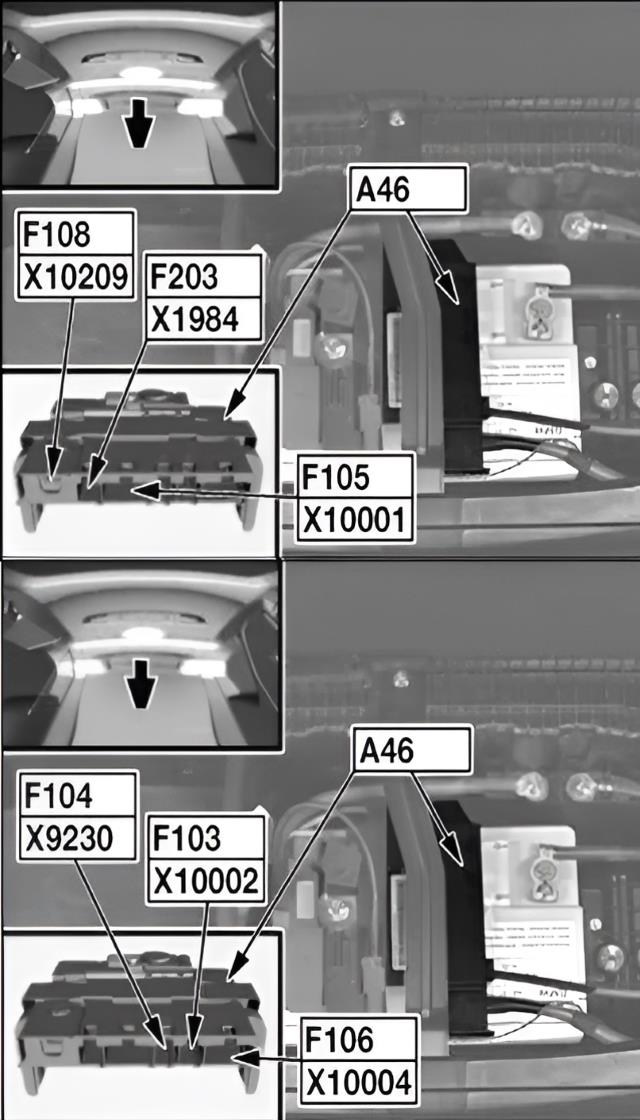

Der Stromverteiler befindet sich hinter der rechten Seitenverkleidung im Bereich der Batterie.
Belegungsplan
Nr. | Funktion | Absicherung
F103. | Reserve
F104. | Intelligenter Batteriesensor (IBS) | -
F105. | Elektromechanische Servolenkung (EPS) | 100 A
F106. | Elektrischer Zuheizer | 100 A
F108. | Hauptstromverteiler / Junction Box | 250 A
F203. | Fremdstartstützpunkt – Hauptrelais Motorsteuerung (DDE) | 100 A
Im Motorraum
Die Sicherungseinheit befindet sich hinter der Abdeckung auf der linken Seite. Die Bestückung variiert je nach Motortyp.
Sicherungsbelegung
Nr. | Beschreibung | Absicherung
Typ M47/TU2 (118d, 120d)
F01. | Ladedrucksteller, Nockenwellengeber (Hall-Sensor), Raildruckregelventil | 20A
F02. | Abgasrückführungsventil, Heizung Kurbelgehäuseentlüftung, Drallklappensteller, Lambdasonde, Glühendstufe, Ölstandssensor | 20A
F03. | Potenzialverteiler B+ – Digitale Diesel Elektronik (DDE) | 30A
F04. | Lüfter für Steuergerätebox | 10A
F05. | Nicht belegt
Typ N45 (116i)
F01. | Heißfilm-Luftmassenmesser, Tankentlüftungsventil, Ölstandssensor, Ventil für Saugstrahlpumpe | 30A
F02. | Lambdasonde | 30A
F03. | Einspritzventile, Kurbelwellengeber, Nockenwellengeber, E-Box-Lüfter, Stromverteiler (Kraftstoffpumpenrelais) | 20A
F04. | VANOS-Magnetventil, Motorsteuergerät (DME) | 30A
F05. | Relais Klemme 15 | 30A
Typ N46 (118i, 120i)
F01. | Einspritzventile | 20A
F02. | VANOS-Magnetventil, Nockenwellengeber, Kennfeldthermostat | 20A
F03. | Motorsteuergerät (DME), Heißfilm-Luftmassenmesser, Ölstandssensor, Kurbelwellengeber, Tankentlüftungsventil, Heizung Kurbelgehäuseentlüftung | 30A
F04. | E-Box-Lüfter, Stromverteiler | 10A
F05. | Lambdasonde | 30A
F001. | Relais Klemme 15 | 10A

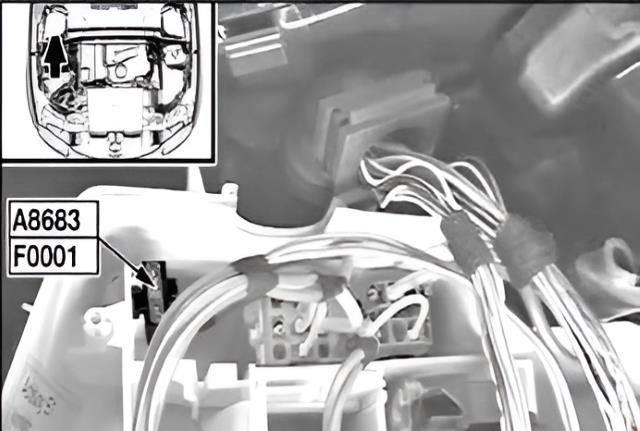

F0001. | Valvetronic-Relais | 40A

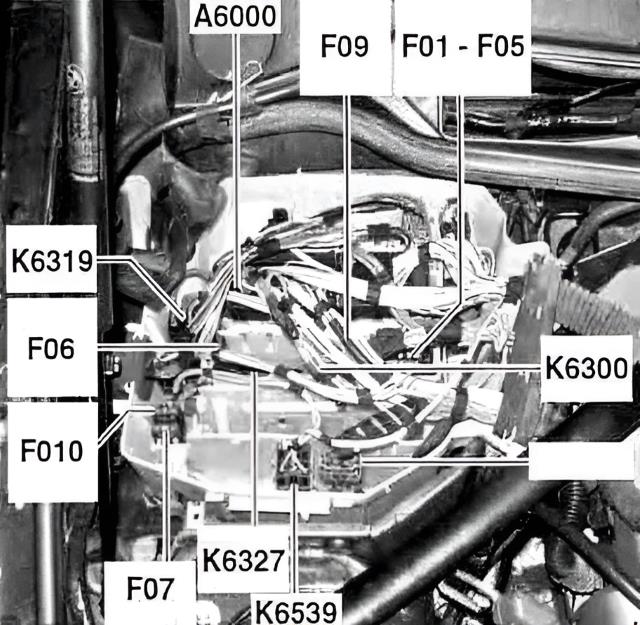

Typ N52 (125i, 130i)
F01. | Zündspulen, Entstörkondensator | 30A
F02. | Kennfeldthermostat, Elektrische Kühlmittelpumpe, Nockenwellengeber Einlass/Auslass, VANOS-Magnetventil | 30A
F03. | Kurbelwellengeber, Motorsteuergerät (DME), Tankentlüftungsventil, Luftmassenmesser, Ölzustandssensor | 20A
F04. | Kurbelgehäuseentlüftung, Lambdasonde | 30A
F05. | Relais Einspritzventile | 30A
F06. | EAC-Sensor, E-Box-Lüfter, Abgasklappe, Diagnosemodul für Tankleckage (DMTL), Stromverteiler (K6304), Zusatz-Luftmassenmesser | 10A
F07. | Valvetronic-Relais (VVT) | 40A
F09. | Elektrische Kühlmittelpumpe | 30A
F010. | Relais Heizung Kurbelgehäuseentlüftung, Zündspulen | 5A
A6000. | Motorsteuergerät (DME)
A6300. | Hauptrelais DDE
A6319. | Valvetronic-Relais (VVT)
A6327. | Relais Einspritzventile
A6539. | Relais Heizung Kurbelgehäuseentlüftung

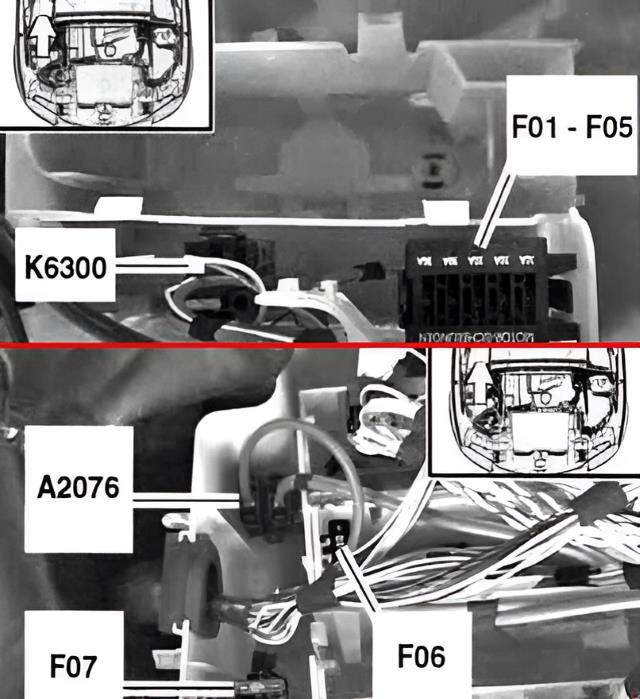

Typ N54 (135i)
F01. | Zündspulen, Entstörkondensator | 30A
F02. | Motorsteuergerät (DME), Elektrische Kühlmittelpumpe, Kennfeldthermostat, Nockenwellengeber Einlass, VANOS-Magnetventil, Nockenwellengeber Auslass, Wastegate-Magnetventil | 30A
F03. | Kurbelwellengeber, Tankentlüftungsventil, Ölzustandssensor, Mengenregelventil | 20A
F04. | Heizung Kurbelgehäuseentlüftung, Lambdasonde | 30A
F05. | Nicht belegt
F06. | E-Box-Lüfter, Abgasklappe, US-Modelle: Diagnosemodul für Tankleckage (DMTL) | 10A
F07. | Elektrische Kühlmittelpumpe | 40A
K6300. | Hauptrelais DDE/DME
A2076. | Versorgung B+
