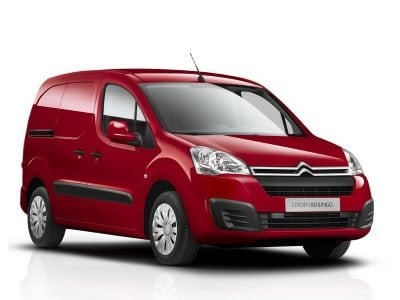

Der Citroen Berlingo ist ein Minivan für Outdoor-Aktivitäten und ein gewerblicher Transporter in einer Karosserie. Das Modell wird seit 1996 produziert, die zweite Generation kam 2008 auf den Markt. Die Karosserie, die nach wie vor ein geräumiges, „kastenförmiges“ Heck mit einer aerodynamischen Front kombiniert, ist im Vergleich zu ihrem Vorgänger etwas größer geworden. Der Wagen basiert auf einer gemeinsamen Basis mit dem C4. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Citroën Berlingo (zweite Generation; Karosseriecode B9). Baujahre: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum
Hier befinden sich zwei Einheiten, die für den Schutz der elektrischen Schaltkreise des Fahrzeugs zuständig sind.
Hauptsicherungskasten

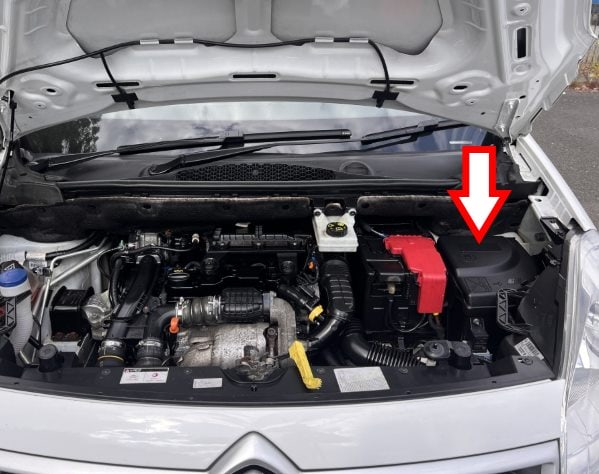

Der Verteilerblock befindet sich auf der rechten Seite des Motorraums neben der Batterie. Je nach Ausführung können sich zusätzliche Sicherungen an der Seitenwand befinden.
Foto - Beispiel.

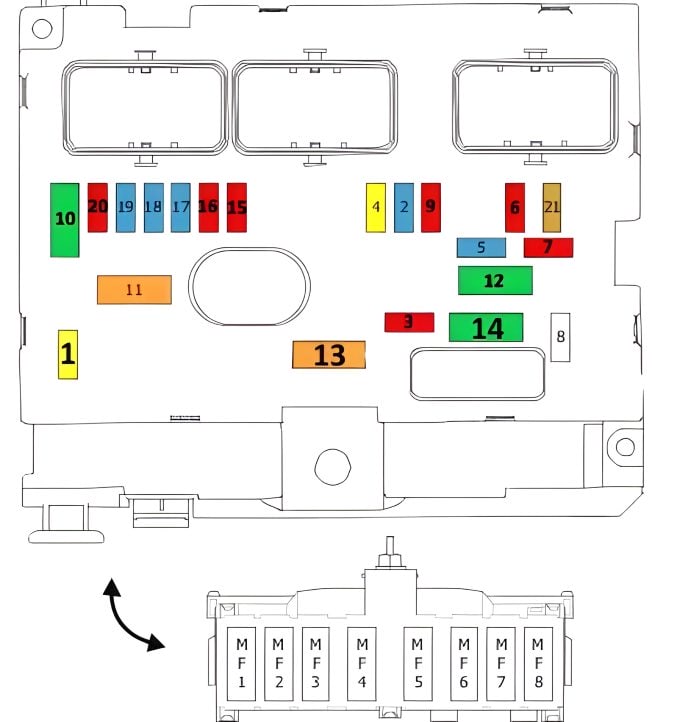

Belegungsplan (Version 1)
Nr. | Beschreibung | Ampere
1. | Motorsteuerungsmodul, Lüftersteuerungsmodul | 20A
2. | Hupe | 15A
3. | Front- und Heckscheibenwaschanlage | 10A
4. | Scheinwerferwasch-/Wischeranlage | 20A
5. | Motorsteuerung, Benzinpumpe | 15A
6. | ABS/ESP-Steuermodul, Doppelrelais, Servolenkung, ESP Beschleunigungsmesser Gyroskop, Pumpe der Servolenkung | 10A
7. | Bremsleuchten | 10A
8. | Startanlage | 25A
9. | Schutzrelaiseinheit, Scheinwerfereinstellung | 10A
10. | Motorsteuerung, Zündspule, Einspritzsteuergerät | 30A
11. | Heizungsgebläsemotor | 40A
12. | Windschutzscheibenwischer | 30A
13. | Sicherungen am BSI (Intelligentes Stromverteilungsmodul) | 40A
14. | Motorsteuerung, Pumpe Abgaswärmetauscher | 30A
15. | Scheinwerfer rechts - Fernlicht | 10A
16. | Linker Scheinwerfer - Fernlicht | 10A
17. | Linker Scheinwerfer - Abblendlicht | 15A
18. | Rechter Scheinwerfer - Abblendlicht | 15A
19. | Adsorberentlüftungsventil, Sauerstoffsensor vor dem Katalysator, Lambda-Sonde hinter dem Katalysator | 15A
20. | Abgaswärmetauscher-Magnetventil | 10A
21. | Gebläsesteuergerät | 5A
MF1. | Gebläserelais
MF2. | Anhängerrelais, Klimaanlagenrelais | 40A / 50A
MF3. | Gebläse 50A
MF4. | BSI (Intelligentes Stromverteilungsmodul) | 80A
MF5. | BSI (Intelligentes Stromverteilungsmodul)
MF6. | ABS-Motorrelais, Programmstabilitätsrelais (ESP)
MF7. | Innenverdrahtungsblock 40A
MF8. | ABS-Motor-Relais, Programmstabilitätsrelais (ESP) | 30A

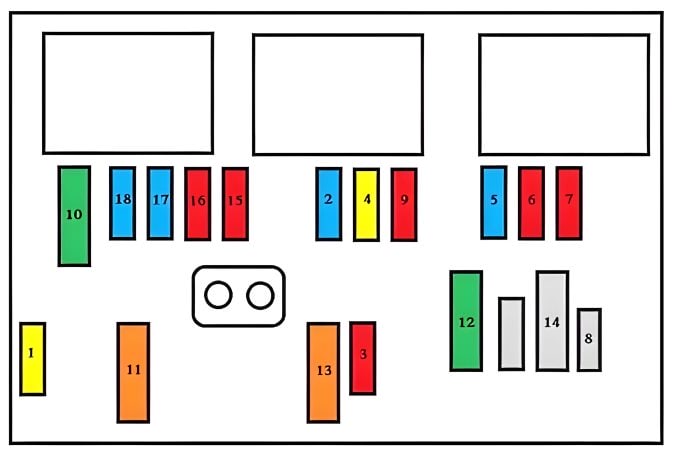

Schaltplan (Version 2)
Nr. | Beschreibung | Ampere
F1. | Motorsteuerung | 20A
F2. | Hupe | 15A
F3. | Scheibenwischer/Scheibenwascher | 10A
F4. | Scheinwerferwasch-/Wischanlage | 20A
F5. | Motorsteuerung | 15A
F6. | Lenkwinkelsensor, ESC-System | 10A
F7. | Bremsleuchten | 10A
F8. | Startanlage | 25A
F9. | Scheinwerfersteuergerät, Parktronic ECU | 10A
F10. | Motorsteuerung | 30A
F11. | Heizungsgebläsemotor | 40A
F12. | Windschutzscheibenwischer | 30A
F13. | Intelligente Schalteinheit | 40A
F14. | Motormanagement | 30A
F15. | Scheinwerfer rechts - Fernlicht | 10A
F16. | Linker Scheinwerfer - Fernlicht | 10A
F17. | Rechter Scheinwerfer - Abblendlicht | 15A
F18. | Linker Scheinwerfer - Abblendlicht | 15A
Videoanleitung für den Zugang.

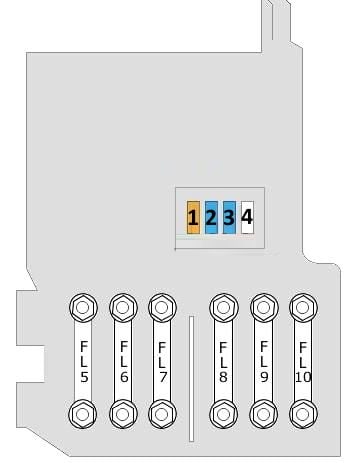

Hochstromsicherungen
Auf der Batterieabdeckung befindet sich eine Platine, die aus Hochstromsicherungen und mehreren Sicherungen besteht.
Nr. | Beschreibung | Ampere
FL5. | Servolenkung | 80A
FL6. | Glühkerzen | 70A
FL7. | Auslöseschutzrelais 3 | 100A
FL8. | Stopp-Start-System
FL9. | Leer
FL10. | Motorsteuerung | 30A
1. | Ladesystem | 5A
2. | Diagnosestecker (DLC) | 15A
3. | Bremsleuchten | 15A
4. | Leer
Im Innenraum
Hier befinden sich drei Einheiten, die für den Schutz der Stromkreise des Fahrzeugs zuständig sind.
Haupteinheit

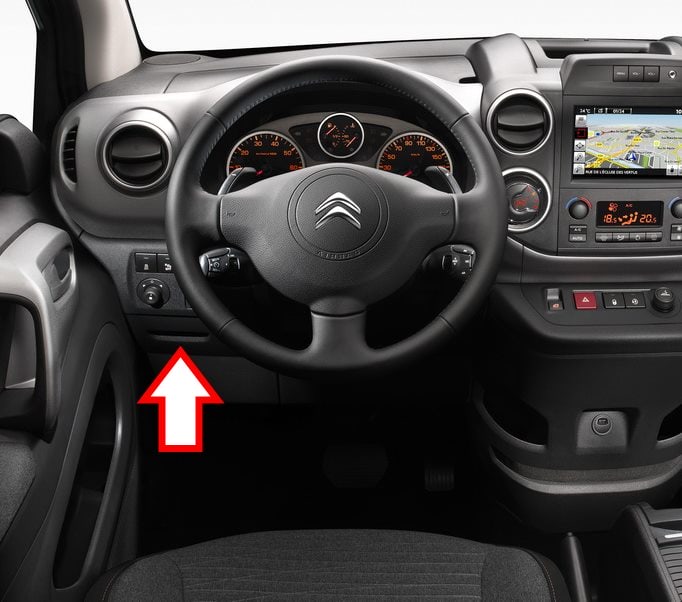

Der Sicherungskasten befindet sich auf der Fahrerseite am unteren Ende des Armaturenbretts. Er ist mit einer Kunststoffabdeckung verschlossen.
Allgemeine Ansicht.

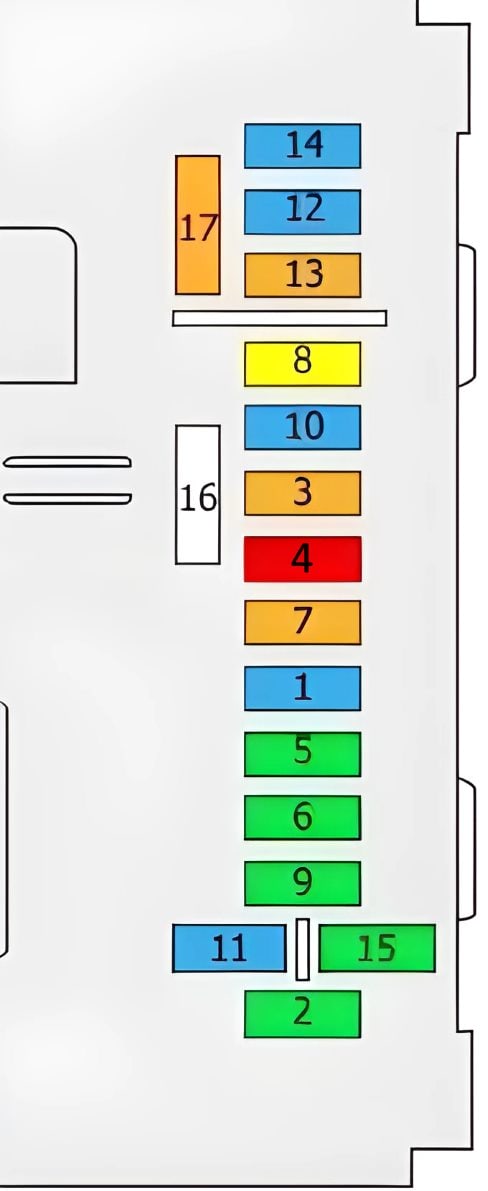

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Heckscheibenwischer | 15A
2. | Zentralverriegelung | 30A
3. | Elektronisches Steuergerät SRS | 5A
4. | Klimaanlage, Diagnosestecker, Rückspiegel, Scheinwerferregler | 10A
5. | Elektrische Fensterheber vorne | 30A
6. | Schlösser | 30A
7. | Glühbirnen der Innenbeleuchtung (hinterer Plafond, vorderer individueller Beleuchtungsplafond, Schiebedach) | 5A
8. | Autoradio, Display, Reifendruckkontrollgerät, Alarmanlage und Sirene | 20A
9. | Citroen Berlingo Zigarettenanzünder-Sicherung, 12 in Steckdosen vorne und hinten | 30A
10. | Mittlere Lenksäule | 15A
11. | Zündschloss 15A
12. | Regen- und Lichtsensor, Airbags 15A
13. | Instrumententafel 5A
14. | Parktronic, Klimabedienteil, Freisprecheinrichtung 15A
15. | Zentralverriegelung 30A
16. | Stecker (Überbrückung)
17. | Beheizte Heckscheibe und Spiegel 40A

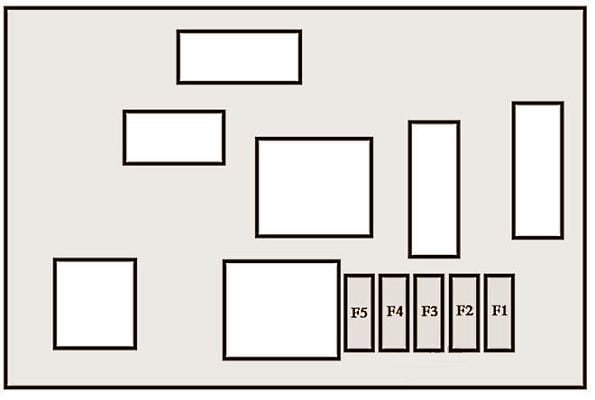

Zusätzliche Einheiten
Neben dem Hauptgerät gibt es ein Zusatzgerät.
Sie kann aus den folgenden Elementen bestehen:
1. | Nicht belegt;
2. | Sitzheizung - 20A ;
3. | Entleert;
4. | Relais für klappbare Rückspiegel - 15A;
5. | Relais der Steckdose für den Anschluss des Kühlfachs - 15A
Bei entsprechender Ausstattung ist ein zusätzlicher Kupplungsblock eingebaut. Er befindet sich auf der rechten Seite hinter der Begrenzungstrennwand.
1. | Reserve | 15A
2. | Zündung, Lichtmaschinenschalter am Relais | 15A
3. | 12-V-Anhängerstromversorgung | 15A
4. | Dauerstromversorgung für Transformatoren | 15A
5. | Notsignallampen | 40A
