Die Produktion des Kompaktvans C-MAX begann im Jahr 2003. Er basiert auf der Ford-C1-Plattform, auf der auch der Focus Mk II und die Modelle der Mazda Premacy- / Mazda5-Familie aufgebaut sind. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Ford C-Max Mk1 (erste Generation; Werkscode C214). Baujahre: 2003, 2004, 2005, 2006, 2007.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum
Der Sicherungskasten befindet sich auf der linken Seite des Motorraums unter einer Kunststoffabdeckung.
Gesamtansicht.

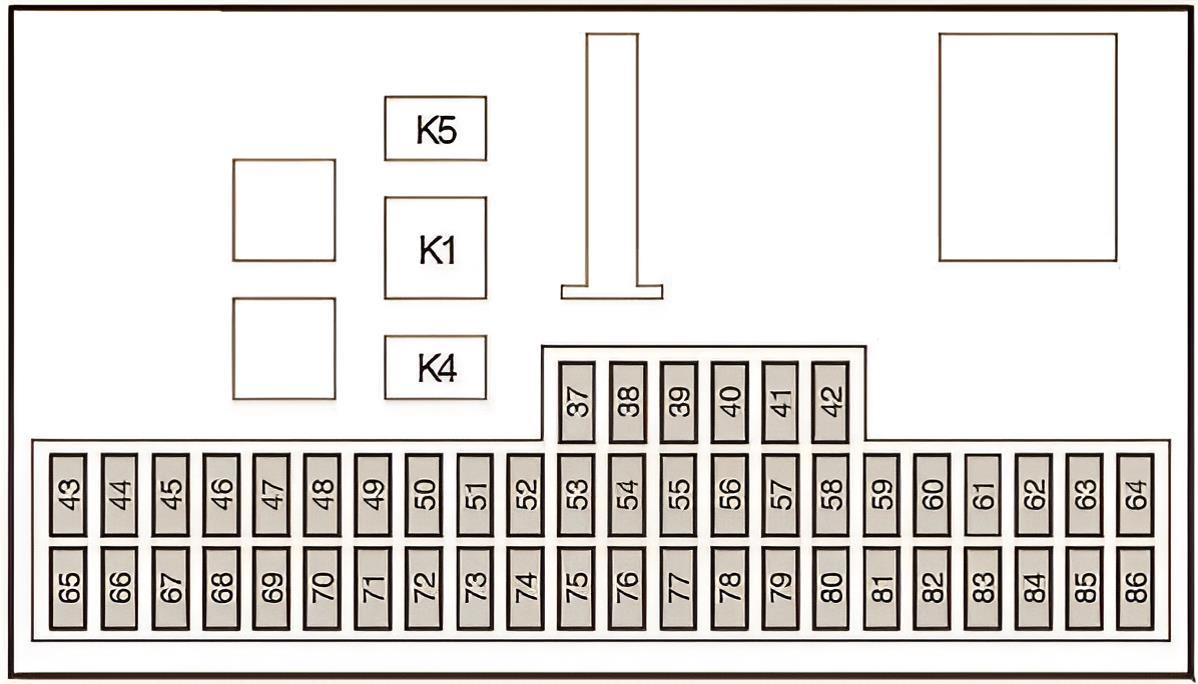

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Kühlerlüfter |60A
2. | Servolenkung (elektrohydraulisch) |80A
3. | Sicherungskasten Innenraum |60A
4. | Sicherungskasten Innenraum |60A
5. | Elektrischer Zuheizer (PTC) | 80A
6. | Diesel: Glühkerzen | 60A
7. | ABS/ESP-System, Hydraulikpumpe | 30A
8. | ABS/ESP-System, Magnetventile | 20A
9. | Motorsteuergerät (PCM) | 20A
10. | Innenraumgebläse | 30A
11. | Zündschalter | 20A
12. | Zündungsrelais (Klemme 15) | 40A
13. | Anlasser | 20A
14. | Windschutzscheibenheizung, rechte Seite | 40A
15. | Relais Kühlerlüfter (Sigma-Motor – nur Modelle ohne Klimaanlage) | 30A
16. | Windschutzscheibenheizung, linke Seite | 40A
17. | Elektrische Feststellbremse (EPB) | 30A
18. | Wechselrichter (Inverter) | 30A
19. | ABS/ESP-Steuergerät | 10A
20. | Signalhorn (Hupe) | 15A
21. | Diesel: Zuheizer | 20A
22. | Steuergerät Servolenkung | 10A
23. | Scheinwerferreinigungsanlage (SRA) | 30A
24. | Diesel: Zuheizer | 15A
25. | Zündschloss (Stromversorgung) | 10A
26. | Getriebesteuergerät (TCM) | 10A
27. | Klimakompressorkupplung | 10A
28. | Diesel: Glühzeitsteuergerät | 10A
29. | Klimaautomatik (Bedienteil) | 10A
30. | Motorsteuergerät, Getriebesteuergerät | 3A
31. | Intelligentes Ladesystem (Smart Charge) | 10A
32. | 16V VCT: Kurbelgehäuseentlüftung / Motorsteuerung | 10A
33. | Benzin: Beheizte Lambdasonden | Diesel: Ladeluft-Bypassventil | 10A
34. | Benzin: Einspritzventile, Zündspulen | Diesel: Kraftstoffpumpe | 10A
35. | Motorsteuergerät, Magnetventile | 10A
36. | Motorsteuergerät | 10A
R1. | Anlassersperre (Automatikgetriebe)
R2. | Signalhorn (Hupe)
R3. | Rückfahrscheinwerfer (Automatikgetriebe)
R4. | Unbelegt
R5. | Diesel-Kraftstoffvorwärmung | 16V VCT: Lüftung
R6. | Hauptrelais (Motorsteuerung)
R7. | Relais Windschutzscheibenheizung
R8. | Zündungsrelais
R9. | Relais Scheinwerferreinigungsanlage
R10. | Relais Innenraumgebläse
R11. | Relais Klimaanlage
R12. | Relais Kühlerlüfter (Modelle ohne Klimaanlage)
R13. | Relais Anlasser
R14. | Regelungsrelais Kühlerlüfter
Im Innenraum
Der Sicherungskasten befindet sich unter dem Handschuhfach.
Um Zugang zu erhalten, müssen die beiden Befestigungsschrauben gelöst werden.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
37. | Fernlicht links | 10A
38. | Fernlicht rechts | 10A
39. | Zigarettenanzünder, Steckdose hinten | 20A
40. | Elektrisches Schiebedach | 20A
41. | Türsteuergerät Beifahrerseite | 20A
42. | Beheizbare Außenspiegel | 7,5A
43. | Elektronikmodule (Dauerplus / Klemme 30) | 10A
44. | Diagnoseanschluss (OBD II) | 10A
45. | Tagfahrlicht | 10A
46. | Kombiinstrument, Zentrales Elektronikmodul (GEM) | 10A
47. | Scheibenwaschpumpe, beheizbare Waschdüsen | 15A
48. | Abblendlicht, Tagfahrlicht | 20A
49. | Lichtschalter (Stromversorgung) | 15A
50. | Scheibenwischer vorne | 20A
51. | Kraftstoffpumpenmodul (Benzinpumpe) | 15A
52. | Beheizbare Heckscheibe | 25A
53. | Standlicht / Begrenzungsleuchte links | 7,5A
54. | Standlicht / Begrenzungsleuchte rechts | 7,5A
55. | Türsteuergerät Fahrerseite, Zentralverriegelung | 20A
56. | Schlüsselloses Zugangssystem (Keyless Entry) | 20A
57. | Sirene der Diebstahlwarnanlage | 10A
58. | Audiosystem (Dauerplus) | 15A
59. | Steckdose im Gepäckraum, Anhängersteckdose | 25A
60. | Abblendlicht rechts | 15A
61. | Abblendlicht links | 15A
62. | Elektrische Sitzverstellung (Fahrersitz) | 20A
63. | Elektrische Fensterheber | 25A
64. | Unbelegt |
65. | Airbag-System (SRS) | 10A
66. | Leuchtweitenregulierung, Xenon-Steuergerät | 7,5A
67. | Wegfahrsperre, Kombiinstrument (Zündschloss-Einspeisung) | 10A
68. | Audiosystem, Kombiinstrument | 7,5A
69. | Nebelscheinwerfer / Nebelschlussleuchte | 20A
70. | Elektronikmodule (Zündungsplus / Klemme 15) | 10A
71. | Tagfahrlicht | 10A
72. | Zentrales Elektronikmodul (GEM) | 25A
73. | Kennzeichenleuchte | 7,5A
74. | Bremsleuchten | 15A
75. | Getriebesteuergerät, Elektronisches Gaspedal | 10A
76. | Elektrische Feststellbremse (EPB) | 7,5A
77. | Relais Zentralverriegelung | 25A
78. | Heckscheibenwischer | 15A
79. | Elektrisch anklappbare Außenspiegel | 15A
80. | Innenbeleuchtung, elektrische Außenspiegel | 10A
81. | Türsteuergerät hinten rechts | 20A
82. | Türsteuergerät hinten links | 20A
83. | CD-Wechsler, Fond-Entertainment-System (RSE) | 10A
84. | Rückfahrscheinwerfer, Anhängermodul | 10A
85. | Klimaanlage / Lüftung | 10A
86. | Sitzheizung | 20A
K1. | Relais für Heckscheibenheizung
K4. | Kraftstoffpumpenrelais
K5. | Relais für Tagfahrlicht
Elektronische Komponenten
Einbauorte der elektronischen Module im Fahrzeug.
Nr. | Bauteil
1. | Steuergerät für Klimaautomatik
2. | Innenraumtemperatursensor (Armaturenbrett)
3. | Airbag-Auffahrsensor (Crash-Sensor) vorne
4. | Crash-Sensor (Airbag) Fahrerseite
5. | Crash-Sensor (Airbag) Beifahrerseite
6. | Sirene der Diebstahlwarnanlage
7. | Sonnensensor / Solarsensor (Klimaanlage)
8. | Elektrischer Zuheizer (PTC)
9. | Fahrzeugbatterie
10. | Diagnoseanschluss (OBD/DLC)
11. | Türsteuergerät Fahrerseite (in der Tür)
12. | Türsteuergerät hinten links (in der Tür)
13. | Türsteuergerät Beifahrerseite (in der Tür)
14. | Türsteuergerät hinten rechts (in der Tür)
15. | Steuergerät für Kühlerlüfter
16. | Steuergerät für Additivdosierung (Diesel-Partikelfilter)
17. | Steuergerät für Additivpumpe
18. | Sicherungskasten (Motorraum)
19. | Sicherungskasten (Innenraum)
20. | Signalhorn (Hupe)
21. | Ringantenne (Wegfahrsperre) am Zündschloss
22. | Blinkerrelais (im Lenkstockschalter)
23. | Crash-Schalter / Trägheitsschalter (Kraftstoffabschaltung)
24. | Steuergerät für schlüssellosen Zugang (Keyless Entry)
25. | Lichtsteuermodul / Lichtschaltereinheit
26. | Zentrales Elektronikmodul (GEM) – im Sicherungskasten integriert. Funktionen: Klimaanlage, Diebstahlwarnanlage, elektrische Zusatzheizung, Zentralverriegelung, Scheibenheizung, Innenbeleuchtung, Scheibenwischer-/Waschanlage
27. | Navigationsrechner / Steuergerät für Navigationssystem
28. | Steuergerät für Parkpilot (PDC)
29. | Steuergerät für elektrische Feststellbremse
30. | Airbag-Steuergerät (SRS)
31. | Elektrische Lenksäulenverriegelung (ELV)
32. | Lenkwinkelsensor
33. | Getriebesteuergerät
34. | Regensensor (für Scheibenwischer)
