Die zweite Generation des Ford C-MAX wurde am 15. September 2009 auf der Internationalen Automobil-Ausstellung (IAA) in Frankfurt vorgestellt. Sie basiert auf der Designstudie „iosis MAX“, welche die nächste Entwicklungsstufe des „Kinetic Designs“ verkörpert. Das Fahrzeug war das erste Modell des Herstellers, das auf der neuen globalen C-Plattform aufgebaut wurde, ausgestattet mit einer optimierten „Control Blade“-Mehrlenker-Hinterachse und einem teilentkoppelten vorderen Hilfsrahmen. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Ford C-MAX Mk2 (zweite Generation; Baureihe C344; globale C-Plattform). Baujahre: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

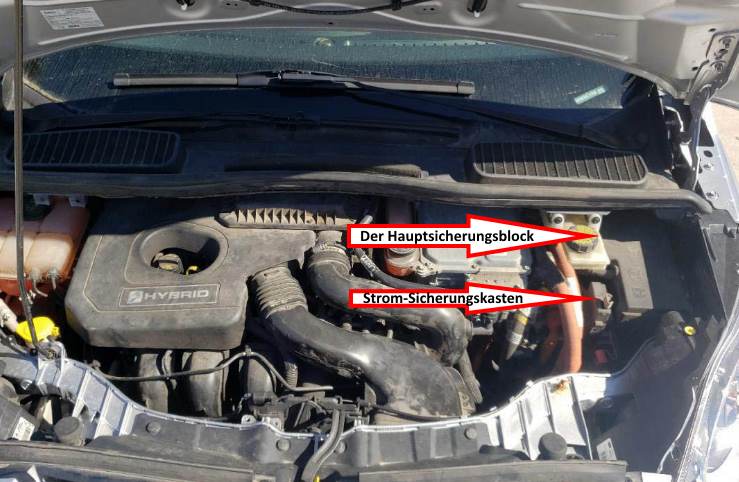

Auf der rechten Seite befinden sich zwei Einheiten: der Hauptsicherungskasten und der Hochstrom-Sicherungskasten. Beide sind mit Kunststoffabdeckungen geschützt.

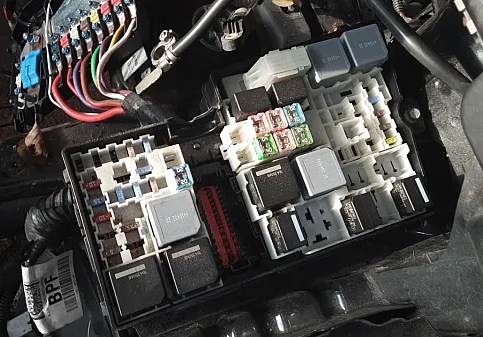

Der Hauptsicherungsblock
Beispielfoto.

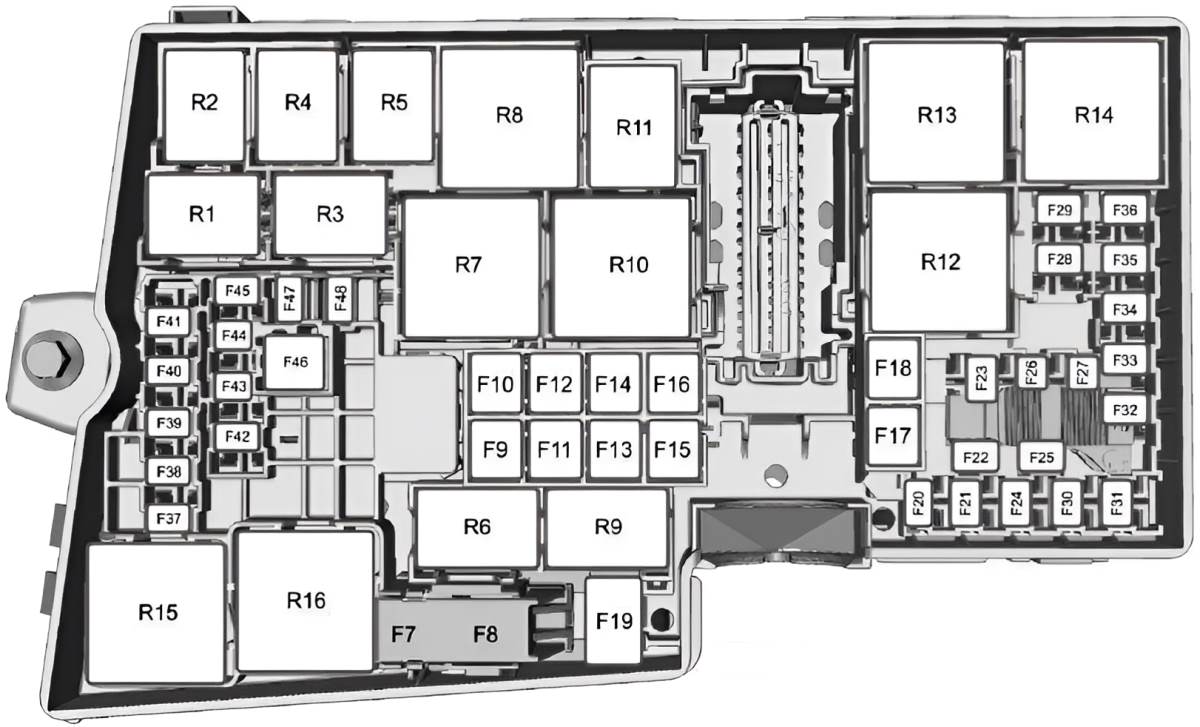

Belegungsplan
Nr. | Sicherungsbelegung
1. | Hybrid, Energi: Kühlerlüfter-Steuermodul 50A
2. | Hybrid, Energi: Elektrische Kühlmittelpumpe 50A
3. | Hybrid, Energi: Karosseriesteuergerät 1 (BCM) 50A
4. | Hybrid, Energi: Karosseriesteuergerät 2 (BCM) 50A
5. | Hybrid, Energi: Nicht belegt
6. | Hybrid, Energi: Nicht belegt
7. | ABS-Pumpe 40A
8. | ABS-Ventile 30A
9. | Scheinwerferreinigungsanlage 20A oder Hybrid, Energi: Vakuumpumpe 40A
10. | Heizungs-/Klimagebläse 40A
11. | 2010-2015: Spannungsstabilitätsmodul 30A oder 2015-2017: Start-Stopp-System 30A oder Hybrid, Energi: Motorsteuergerät (PCM) 30A
12. | Motorsteuergerät (außer Hybrid, Energi) 30A
13. | Anlasserrelais 30A oder Hybrid, Energi: Hauptrelais Motorsteuergerät 25A
14. | Beheizbare Frontscheibe (rechte Seite) 40A oder Hybrid, Energi: Heckscheibenwischer 20A
15. | 1.0L EcoBoost: Ladeluftkühler-Gebläse 25A oder 2015-2017: Kühlerlüfter-Gebläserelais 40A oder Hybrid, Energi: Karosseriesteuergerät (Klemme 30) 30A
16. | Beheizbare Frontscheibe (linke Seite) 40A oder Hybrid, Energi: Karosseriesteuergerät (Klemme 15) 20A
17. | Zusatzheizung 20A oder Energi: Elektrische Getriebeölpumpe 20A
18. | Scheibenwischer vorne 20A
19. | ABS/ESP-Modul 5A
20. | Signalhorn (Hupe) 15A
21. | Bremslichtschalter 5A
22. | Batteriesensor (Batterieüberwachung) 15A oder Hybrid, Energi: Unterdruckpumpen-Überwachungssystem 5A
23. | Relaisspulen, Lichtschalter 5A oder Hybrid, Energi: Motorsteuergerät (Klemme 15), Getriebesteuergerät (Klemme 15), Getriebeölpumpe (Klemme 15) 5A
24. | Zusatzsteckdose hinten 20A oder Hybrid, Energi: Relaisspulen, Lichtschalter 5A
25. | 2010-2015: Elektrische Außenspiegel 10A oder Hybrid, Energi: Kühlerlüfter 10A
26. | 2010-2015: Motorsteuergerät 15A oder 2015-2017: Getriebesteuergerät (PowerShift) 15A oder 2015-2017: Getriebesteuergerät 25A oder Hybrid, Energi: Elektrische Servolenkung (EPAS) 5A
27. | Klimakompressorkupplung 15A oder Hybrid, Energi: Luftmassenmesser (MAF) 5A
28. | 2015-2017: Rückfahrkamera, Pre-Collision-Assist (Kollisionswarnsystem) 7,5A oder Hybrid, Energi: Motorsteuergerät 15A
29. | 2010-2015: Beheizbare Heckscheibe 25A oder Hybrid, Energi: Klima- und Heizungsregelung 10A
30. | Hybrid, Energi: Motorsteuergerät 5A oder Motorsteuergerät, Getriebesteuergerät 10A
31. | Energi: Beleuchtung des Ladeanschlusses 5A
32. | 2010-2015: Abgasrückführungsventil (AGR), Drallklappenventile, beheizte Lambdasonde (Motormanagement), Relais für Kühlerlüfter-Steuermodul (Spule), Zusatzkühlmittelpumpe (1.0L EcoBoost) 10A oder 2015-2017: Motorsteuergerät, Kühlerlüfterrelais 10A oder Hybrid, Energi: Bordnetzkomponenten 2 20A oder
33. | 2010-2015: Zündspulen 10A oder 2015-2017 und 1.5L, 1.6L, 2.0L: Motorsteuergerät, Zündspulen 15A oder 2015-2017 und 1.0L EcoBoost: Motorsteuergerät, Zündspulen 20A oder Hybrid, Energi: Bordnetzkomponenten 4 15A
34. | Einspritzventile 10A
35. | 2010-2015 und Benziner: Ladeluftkühler-Relaisspule 5A oder 2010-2015 und Diesel: Kraftstofffilterheizung 15A oder 2015-2017 und 1.5L, 1.6L, 2.0L: Kraftstoff-Wasser-Sensor (1.5L, 2.0L), Motorsteuergerät, Zündspulen 10A oder 2015-2017 und 1.0L EcoBoost: Motorsteuergerät, Zündspulen 15A oder Hybrid, Energi: Bordnetzkomponenten 3 10A
36. | 2010-2015: Motorsteuergerät 10A oder 2015-2017: Aktives Kühlerblendsystem (Kühlerjalousie) 5A oder Hybrid, Energi: Bordnetzelektronik 1 20A
37. | Nicht belegt
38. | Motorsteuergerät, Getriebesteuergerät (2010-2015) 15A
39. | Scheinwerfer-Steuergerät 5A
40. | Elektrische Servolenkung (EPAS) 5A
41. | Karosseriesteuergerät (BCM) 20A
42. | 2010-2015: Heckscheibenwischer 15A
43. | Leuchtweitenregulierung, adaptives Scheinwerfersystem (AFS) (2015-2017) 15A
44. | 2015-2017: Adaptiver Tempomat (ACC) 5A
45. | Beheizbare Scheibenwaschdüsen 10A
46. | 2010-2015: Fensterheber vorne 25A oder 2015-2017: Kühlerlüfter-Gebläse 25A
47. | 2010-2015: Beheizbare Außenspiegel 7,5A
48. | Dieselpartikelfilter-Verdampfer (DPF) 15A
Nr. | Belegung der Relaismodule
R1. | Ladeluftkühler-Gebläse
R2. | Signalhorn (Hupe)
R3. | Dieselpartikelfilter-Verdampfer (DPF) und Hybridsystem
R4. | Scheibenwischer vorne
R5. | Scheinwerferreinigungsanlage
R6. | Scheibenwischer (Geschwindigkeitsstufe 1/2)
R7. | Beheizbare Frontscheibe oder Hybrid, Energi: Vakuumpumpe
R8. | Kühlerlüfter oder Hybrid, Energi: Zündung (Klemme 15)
R9. | Nicht belegt
R10. | Kühlerlüfter oder Hybrid, Energi: Unterdruckpumpensensor
R11. | Klimakompressorkupplung
R12. | Kühlerlüfter
R13. | Heizungsgebläse
R14. | Motorsteuergerät (PCM)
R15. | Anlasser (Starter)
R16. | Zündung
Hochstromsicherungen
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Steuergerät der elektrischen Servolenkung (EPAS) | 80A
2. | Anlasser (Starter) | 150A
3. | Nicht belegt | 100A
4. | Zentralsteuergerät (BCM) | 50A
5. | Zusatzheizung (PTC) | 80A
6. | Sicherungs-/Relaiskasten im Kofferraum | 70A
7. | Nicht belegt | 60A
8. | Steuergerät Gebläsemotor | 50A
9. | Zentralsteuergerät (BCM) | 50A
10. | Glühzeitsteuergerät | 60A
Im Innenraum

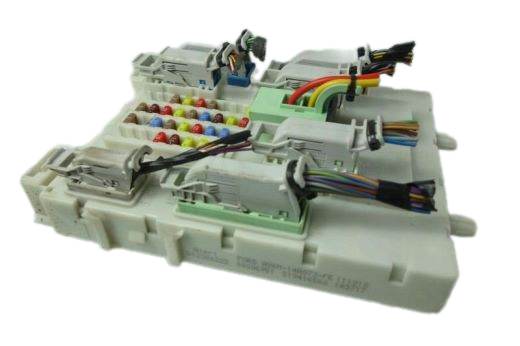

Der Sicherungskasten befindet sich im Innenraum unter dem Handschuhfach hinter der unteren Verkleidung.
Um Zugang zu erhalten, müssen zwei Befestigungsschrauben gelöst werden.
Gesamtansicht.

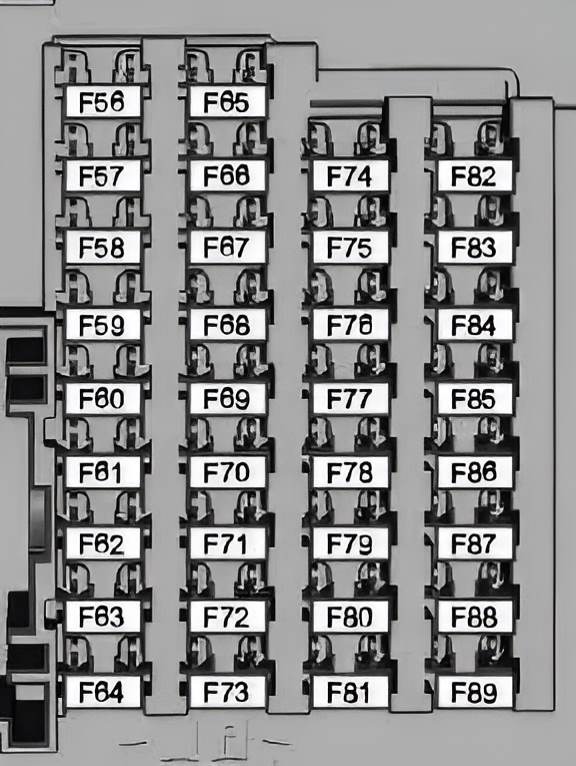

Belegungsplan
Nr. | Beschreibung | Ampere
56. | Kraftstoffpumpenmodul (Sicherung für Kraftstoffpumpe) | 20A
57. | Nicht belegt
58. | Nicht belegt
59. | Transceiver für elektronische Wegfahrsperre (PATS) | 5A
60. | Innenbeleuchtung, Türsteuergerät (Fahrerseite), Handschuhfachleuchte, Instrumentenbeleuchtung, Dachkonsole | 10A
61. | Ford C-MAX Zigarettenanzünder, Steckdose hinten | 20A
62. | Regensensor, Feuchtigkeitssensor, automatisch abblendbarer Innenspiegel | 5A
63. | Geschwindigkeitsregelanlage (Tempomat) | 10A
64. | Nicht belegt
65. | Elektrische Heckklappenentriegelung | 10A
66. | Fahrertürschloss, Doppelverriegelung, Tankklappenverriegelung (2015-2018) | 20A
67. | Multifunktionsdisplay, SYNC-Modul, GPS-Modul, Telefon (Energi) | 7,5A
68. | Elektrische Lenksäulenverriegelung (ELV) | 15A
69. | Kombiinstrument | 5A
70. | Zentralverriegelung (Türsteuergeräte) | 20A
71. | Klimaanlage, Heizungsbedienfeld (manuelle Klimaanlage bei Hybrid/Energi) | 7,5A / 10A
72. | Lenksäulensteuergerät | 7,5A
73. | Diebstahlwarnanlage, Diagnoseanschluss (OBD), Backup-Batterie für Signalhorn | 5A
74. | Fernlicht | 15A
75. | Nebelscheinwerfer | 15A
76. | Rückfahrscheinwerfer | 10A
77. | Scheibenwaschpumpe vorn und hinten | 20A
78. | Zündschloss, Startknopf (Power-Button), Keyless-Entry-System | 5A
79. | Warnblinkschalter, Radio, Navigationssystem, Sprachsteuerungsmodul, DVD-Player, CD-Wechsler, Schalter für Zentralverriegelung | 15A
80. | Schiebedach | 20A
81. | Innenraumüberwachung, Hochfrequenzempfänger, elektrisches Sonnenrollo | 5A
82. | Waschwasserpumpe | 20A
83. | Zentralverriegelung | 20A
84. | Fahrertürschloss, Doppelverriegelung, Tankklappenentriegelung (2015-2017) | 20A
85. | Radio, Navigationssystem, Deaktivierungsschalter Beifahrerairbag, Schalter für Sitzheizung, Standheizung, Klimabedienfeld (manuelle Klimaanlage), Relais Heckscheibenwischer, Zusatzheizung, adaptiver Tempomat (ACC) | 7,5A
86. | Airbag- und Gurtstraffer-Steuergerät (RCM), Belegungserkennung Beifahrersitz, Kontrollleuchte Beifahrerairbag-Deaktivierung | 10A
87. | Lenkradheizung | 15A
88. | Spannungsstabilitätsmodul | 20A
89. | Nicht belegt
Im Kofferraum

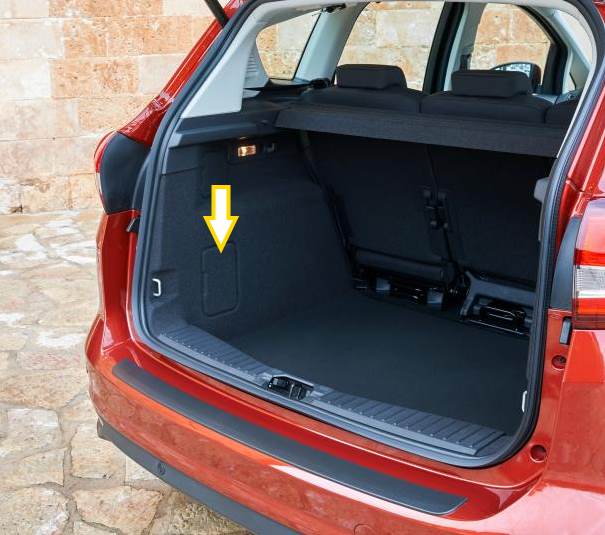

Der Sicherungskasten befindet sich hinter der Kunststoffabdeckung auf der linken Seite des Kofferraums.

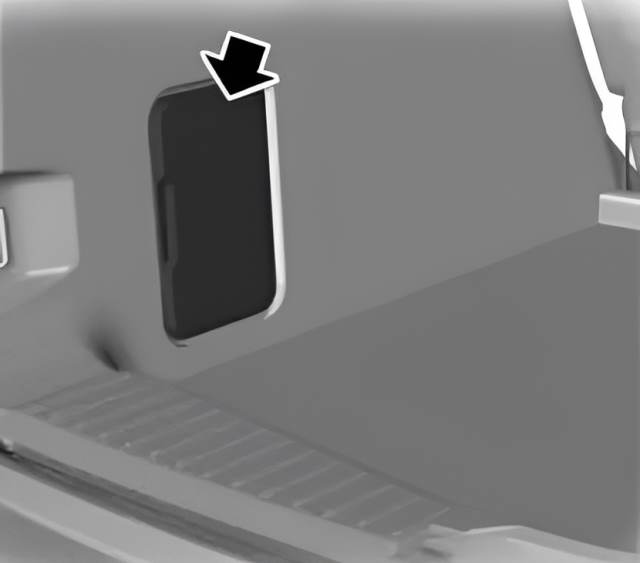

Um Zugang zu erhalten, muss die Verkleidungsabdeckung geöffnet werden.

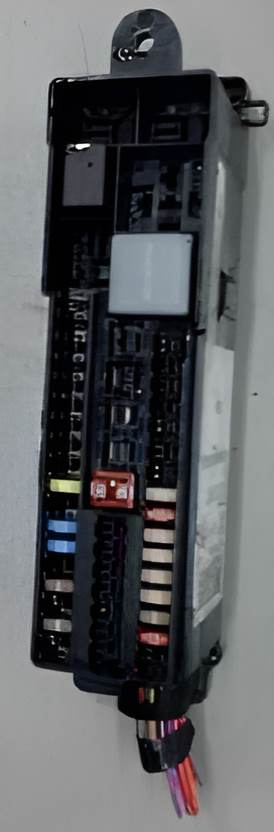

Beispielfoto.
Belegungsplan
Nr. | Beschreibung
1. | Heckklappensteuerung (schlüsselloses Öffnen / Gestensteuerung) 5A
2. | Keyless-Entry-System 10A
3. | Türgriffbeleuchtung / -sensoren (Keyless Entry) 5A
4. | Türsteuergerät (vorn links) (elektrische Fensterheber, Zentralverriegelung, Beheizung und Anklappfunktion der Außenspiegel) 25A
5. | Türsteuergerät (vorn rechts) (elektrische Fensterheber, Zentralverriegelung, Beheizung und Anklappfunktion der Außenspiegel) 25A
6. | Türsteuergerät (hinten links) (elektrische Fensterheber) 25A
7. | Türsteuergerät (hinten rechts) (elektrische Fensterheber) 25A
8. | Diebstahlwarnanlage 10A oder Hybrid, Energi: Elektrische Beifahrersitzverstellung 25A
9. | Elektrische Fahrersitzverstellung 25A
10. | 2015-2017: Elektrische Fensterheber 25A oder Hybrid, Energi: Beheizbare Heckscheibe 25A
11. | 2015-2017: Zündungsrelais 5A
12. | 2010-2015: Klimaerweiterungsmodul 10A oder Hybrid, Energi: Batteriemanagement-Steuergerät (BECM) 15A
13. | 2010-2015: Kombiinstrument 5A
14. | Multifunktionsdisplay, GPS-Modul (Fahrzeuge mit Start-Stopp-System) 7,5A oder Energi: Ladesystem-Steuergerät 10A
15. | 2010-2015: Audioanlage (Verstärker) 15A
16. | Nicht belegt
17. | Batteriemanagement-Steuergerät 10A
18. | Kühlgebläse für Antriebsbatterie 15A
19. | Energi: Gebläse Ladesystem 15A
20. | Nicht belegt
21. | Hybrid, Energi (2013): Intelligenter Datenstecker 10A oder Hybrid, Energi (2014-2017): Intelligenter Datenstecker 15A
22. | Hybrid, Energi: Aktive Geräuschunterdrückung (ANC) 10A
23. | Nicht belegt
24. | Wechselrichter (DC/AC-Wandler) 30A
25. | Elektrische Heckklappe 25A
26. | Europa: Anhängersteuergerät 40A oder Energi: AC/DC-Ladegerät 40A
27. | 2015-2017: Beheizbare Heckscheibe 30A oder Hybrid, Energi: Steckdose im Kofferraum 20A
28. | Nicht belegt
29. | Spurwechselassistent (Blind Spot Information System), Fahrspur-Assistent, Active City Stop, Rückfahrkamera (Modelle ohne Start-Stopp-System) / Zündung (Modelle mit Start-Stopp-System) 5A
30. | Einparkhilfe-Steuergerät (PDC) 5A
31. | Hybrid, Energi: Rückfahrkamera 5A
32. | Wechselrichter (DC/AC-Wandler) 5A
33. | 2015-2017: Relais Heckscheibenwischer 15A
34. | Sitzheizung (Fahrer) 15A oder Hybrid, Energi: Sitzheizung (Fahrer) 20A
35. | Sitzheizung (Beifahrer) 15A oder Hybrid, Energi: Sitzheizung (Beifahrer) 20A
36. | Nicht belegt
37. | Sonnenrollo für Schiebedach 20A
38-43. | Nicht belegt
44. | 2015-2017: Elektrische Außenspiegel 10A
45. | 2015-2017: Beheizbare Außenspiegel 7,5A oder Hybrid, Energi: Luftfeuchtigkeitssensor 5A
46. | 2010-2015: Spurwechselassistent, Fahrspur-Assistent, Rückfahrkamera (Modelle mit Start-Stopp-System) 5A oder Hybrid, Energi: Kraftstoffsystem (Steuerung) 10A
R1. | Zündschloss oder Hybrid, Energi: Klemme 15
R2. | Beheizbare Heckscheibe
R3. | Heckscheibenwischer oder Energi: Tankklappenverriegelung
R4. | Nicht belegt
R5. | Sirene der Diebstahlwarnanlage
R6. | Zusatzrelais oder Hybrid, Energi: Heckscheibenwischer
Alle elektrischen Geräte

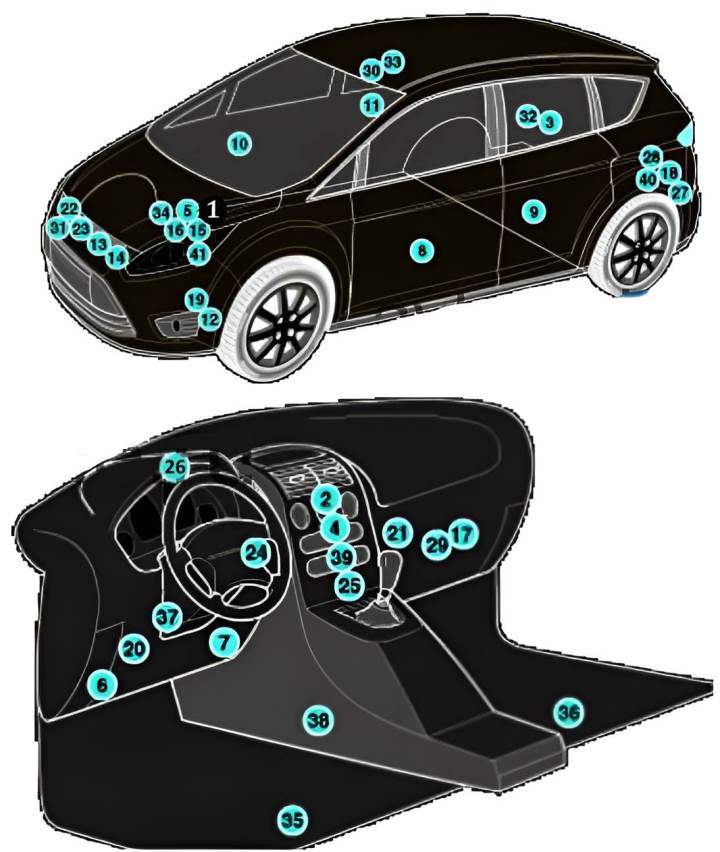

Übersicht über die Einbauorte der elektronischen Komponenten im Fahrzeug.
Nr. | Modul
1. | ABS-Steuergerät
2. | Klimaanlagen-Steuergerät
3. | Signalhorn/Sirene für Diebstahlwarnanlage – im Kofferraum rechts
4. | Audiosystem-Schnittstellenmodul (ACM)
5. | Fahrzeugbatterie
6. | Diagnoseanschluss (OBD/DLC)
7. | DC/DC-Wandler-Steuergerät
8. | Türsteuergerät (Fahrerseite)
9. | Türsteuergerät (hinten links)
10. | Türsteuergerät (Beifahrerseite)
11. | Türsteuergerät (hinten rechts)
12. | Motorsteuergerät (ECM) – hinter der vorderen linken Radhausverkleidung
13. | Kühlerlüfter-Steuergerät
14. | Steuergerät für aktives Kühlerblendsystem
15. | Hauptsicherungs- und Relaiskasten (Motorraum 1)
16. | Hochstrom-Sicherungskasten (Motorraum 2)
17. | Sicherungs- und Relaiskasten (Innenraum / unter Armaturentafel)
18. | Sicherungs- und Relaiskasten (Kofferraum links)
19. | Glühzeitsteuergerät – hinter der vorderen linken Radhausverkleidung
20. | Scheinwerfer-Steuergerät
21. | Heizungsgebläse-Vorwiderstand – neben dem Gebläsemotor
22. | Signalhorn (Hupe) 1
23. | Signalhorn (Hupe) 2
24. | Zündschloss-Steuermodul
25. | Kombiinstrument-Schnittstellenmodul
26. | Kombiinstrument-Steuergerät
27. | Steuergerät für Funkfernbedienung und Fernstart – im Kofferraum links
28. | Spurhalteassistent-Steuergerät – im Kofferraum
29. | Zentralsteuergerät (BCM) – im Sicherungskasten unter der Armaturentafel – Funktionen: Diebstahlwarnanlage, Zentralverriegelung, Nebelscheinwerfer, Kraftstoffpumpe, Scheinwerfer, Blinker/Warnblinkanlage, Innenbeleuchtung, Heckscheibenwischer/-waschanlage, Rückfahrscheinwerfer, Frontscheibenwischer/-waschanlage
30. | Navigationssystem-Steuergerät – Dachkonsole
31. | Außentemperatursensor
32. | Einparkhilfe-Steuergerät (PDC) – im Kofferraum rechts
33. | Fußgängererkennungs-Modul – Dachkonsole
34. | Servolenkungs-Steuergerät – an der Lenksäule
35. | Steuergerät Fahrersitzheizung – unter dem Fahrersitz
36. | Steuergerät Beifahrersitzheizung – unter dem Beifahrersitz
37. | Lenkrad-Steuermodul
38. | Airbag-Steuergerät (RCM)
39. | Telefon-Steuergerät
40. | Anhängersteuergerät – im Kofferraum links
41. | Getriebesteuergerät (TCM) – am Getriebe
Videoanleitung für den Zugang zu den Sicherungskästen.
