Der i20 ist ein Kleinwagen mit Fließheck, der von Hyundai hergestellt wird. Es debütierte auf dem Pariser Autosalon im Oktober 2008 und ist zwischen den Modellen i10 und i30 positioniert. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Hyundai i20 (erste und zweite Generation; Code-Bezeichnung PB / GB). Baujahre: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

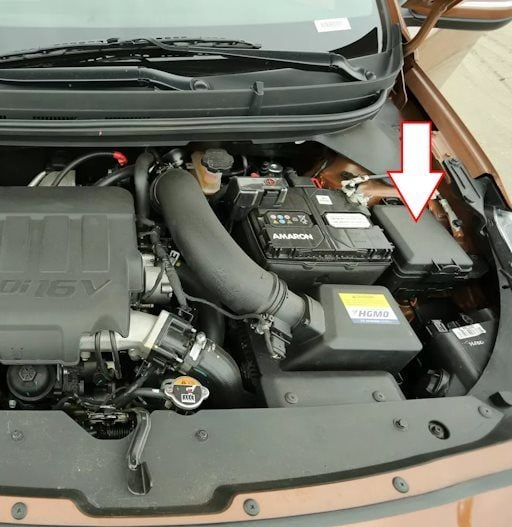

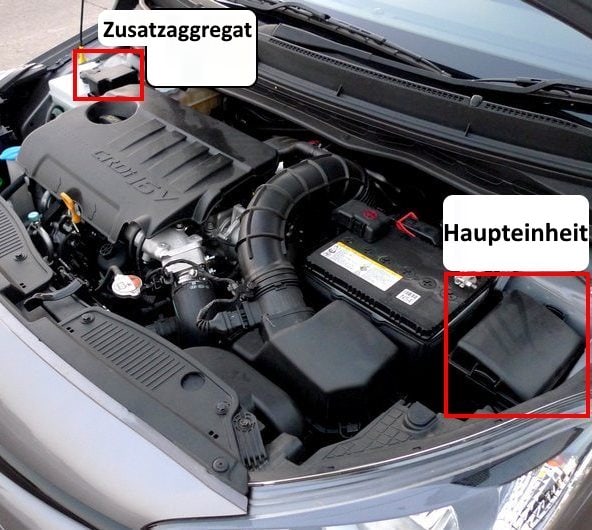

Lage der Komponenten.
Haupteinheit
Befindet sich auf der linken Seite des Motorraums, neben der Batterie.
Typ 1

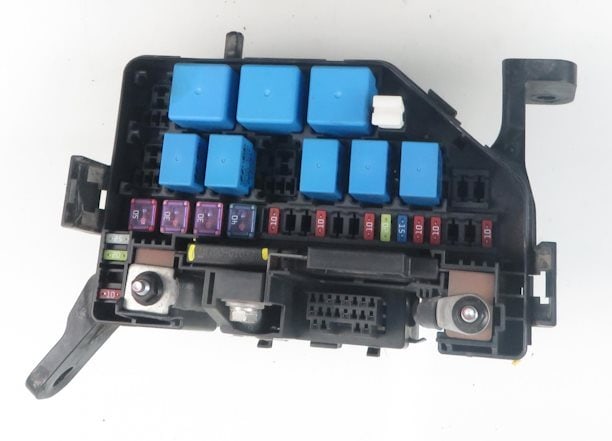

Foto - Beispiel.

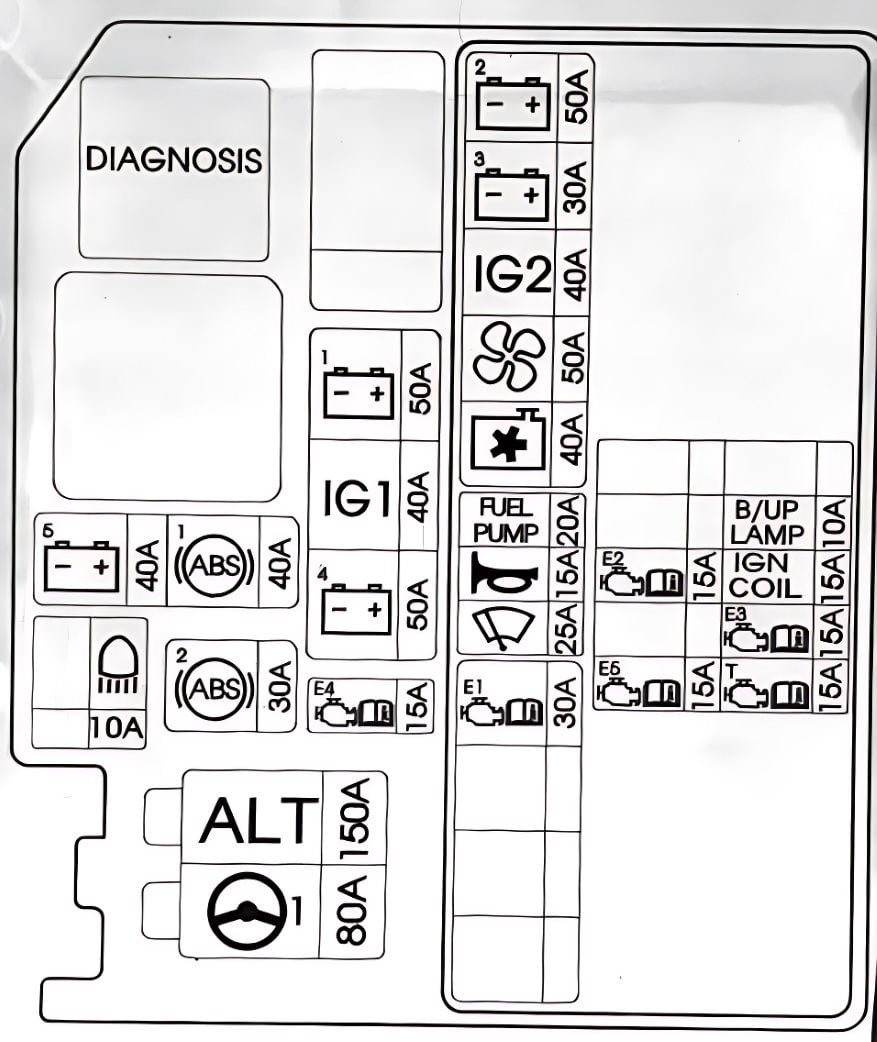

Belegungsplan
Code | Beschreibung
BLOWER | Gebläserelais
MDPS | Steuergerät Elektronisches Stabilitätsprogramm (ESP)
IGN 2 | Zündung
ECU A | Motorsteuerungsmodul (ECM) (bei Schaltgetriebe), Getriebesteuerungsmodul (TCM) (bei Automatikgetriebe), Motorsteuerungsrelais (Hauptrelais)
F/PUMP | Relais des Kraftstoffmoduls (Sicherung der Benzinpumpe)
IGN 1 | Zündschalter
HORN | Hupenrelais
SNSR 1 | Nockenwellenstellungssensor, Magnetventil zur Steuerung der Kraftstoffdampfspeicherentlüftung, Sauerstoffsensor (vor- und nachgeschaltet), Steuergerät für Wegfahrsperre, Relais für niedrige Drehzahl des Kühlgebläses, Relais für hohe Drehzahl des Kühlgebläses
ECU В | Motorsteuergerät (ECM) (bei Schaltgetriebe), Getriebesteuergerät (TCU) (bei Automatikgetriebe)
DRL | Erdung (elektronisches Steuergerät der Karosserie (ECU))
ECU 1 | Motorsteuerungsmodul (ECM) (mit Schaltgetriebe), Getriebesteuerungsmodul (TCM) (mit Automatikgetriebe).
INJ | Düsen 1-4, Leersteller, Klimaanlagenrelais, Ölstromregelventil (GAMMA)
A/CON 2 | Steuergerät für die Klimaanlage
A/CON 1 | Klimaanlagenrelais
ВАТТ 2 | Verteilerkasten im Armaturenbrett (Fensterheberrelais, Sicherungen (SAFETY P/W - 15 A, HAZARD - 15 A))
ВАТТ 1 | Verteilerkasten am Armaturenbrett (Rückleuchtenrelais, Sicherungen (S/ROOF - 20 A, FOLDING - 10 A, DR LOCK - 20 A, STOP LP - 15 A, B/A HORN - 15 A, RR FOG LP - 10 A, FRT FOG LP - 10 A, Stromanschluss (ROOM - 10 A, AUDIO - 20 A))
C/FAN | Relais für hohe Drehzahl des Kühlgebläses, Relais für niedrige Drehzahl des Kühlgebläses
MAIN | Lichtmaschine, Sicherungen (ABS 1 - 40 A. ABS 2 - 40 A, RR HTD - 40 A, GEBLÄSE - 40 A, MDPS - 80 A, A/CON 1 - 10 A)

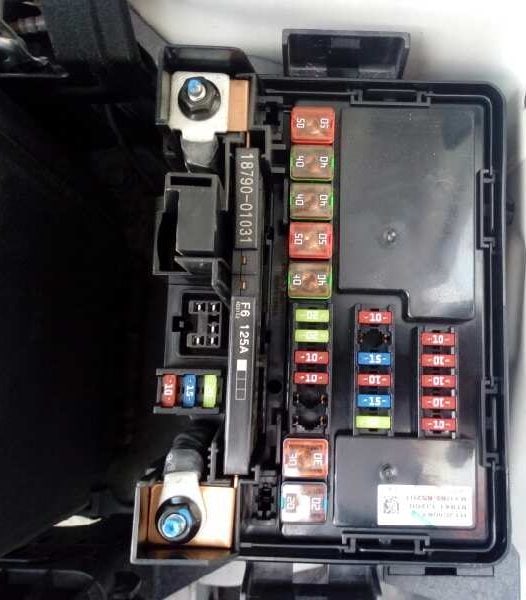

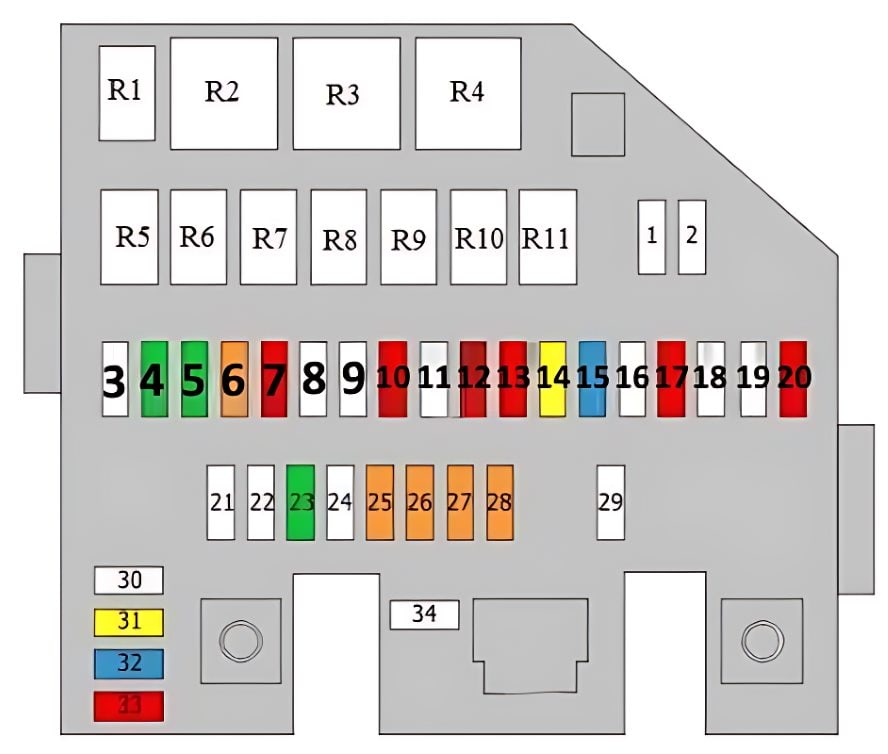

Typ 2
Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Leer
2. | Leer
3. | Zündschalter | 50A
4. | Motorsteuerrelais | 30A
5. | Relais für Kraftstofffilterheizung | 30A
6. | Zündschalter | 40A
7. | Hupenrelais | 10A
8. | Leer
9. | Leer
10. | Sauerstoffsensor, Bremslichtschalter, Luftheizung, Kühlgebläse, Relais für niedrige Drehzahl / Kühlgebläse, Relais für hohe Drehzahl | 10A
11. | Leer
12. | Erdung | 10A
13. | Kraftstoffdruckregler | 10A
14. | Motorsteuergerät | 20A
15. | AGR, Steuergerät für Wegfahrsperre, Sicherungs- und Relaiskasten im Motorraum, Relais R1, R4, Klimarelais, Turbine mit variabler Geometrie (VGT), Nockenwellenstellungssensor | 15A
16. | Leer
17. | Steuergerät für die Klimaanlage | 10A
18. | Leer
19. | Leer
20. | Klimarelais | 10A
21. | Sicherungs- und Relaiskasten im Innenraum, Relais R2 und Sicherungen 21, 22 | 50A
22. | Sicherungskasten und Relais im Fahrgastraum, Relais R8 und Sicherungen 2-7, 25, 33, 34 | 50A
23. | Kühlgebläse, Relais für hohe Geschwindigkeit / Kühlgebläse, Relais für niedrige Geschwindigkeit | 30A
24. | Sicherungs- und Relaiskasten im Motorraum, Sicherungen 20, 25 - 29, 34, Lichtmaschine | 125A
25. | ESP-Steuergerät, Universal-Steckverbinder, ABS-Steuergerät | 40A
26. | ESP-Steuergerät, Universal-Steckverbinder, ABS-Steuergerät | 40A
27. | Heizungsrelais hinten | 40A
28. | Gebläserelais | 40A
29. | ESP-Steuergerät | 80A
30. | Reserve | 25A
31. | Reserve | 20A
32. | Reserve | 15A
33. | Reserve 10A
34. | Sicherungs- und Relaiskasten Nr. 1 im Motorraum, Relais R1 bis R4 | 150A
R1. | Leer
R2. | Gebläserelais
R3. | Kraftstofffilterheizung
R4. | Motorsteuergerät
R5. | Relais Tageslichtsystem
R6. | Klimarelais
R7. | Anlasserrelais
R8. | Sicherheitsalarmrelais
R9. | Hupenrelais
R10. | Relais für Kühlgebläse, niedrige Geschwindigkeit
R11. | Kühlgebläse, hohe Drehzahl
Videoanleitung für den Zugang.

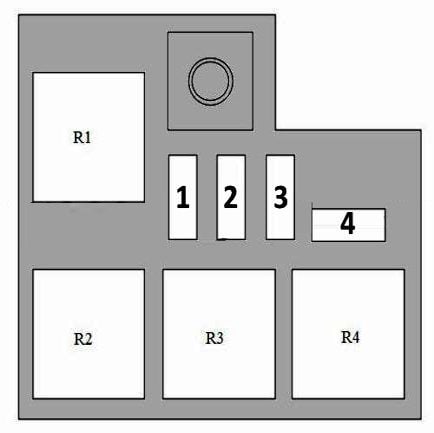

Zusatzaggregat

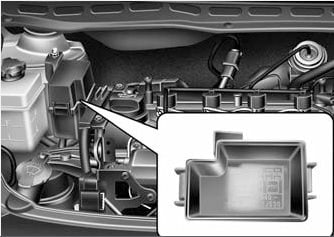

Wird bei den i20-Dieselmodellen auf der rechten Seite des Motorraums installiert.
Beschreibung:
R1. | Glühkerzenrelais;
R2. | PTC, Relais 3;
R3. | PTC, Relais 2;
R4. | PTC, Relais 1;
1. | PTC-Relais 3 | 50A;
2. | PTC-Relais 2 | 50A;
3. | PTC-Relais 1 | 50A;
4. | Glühkerzenrelais / Luftheizung | 80A.
Im Innenraum

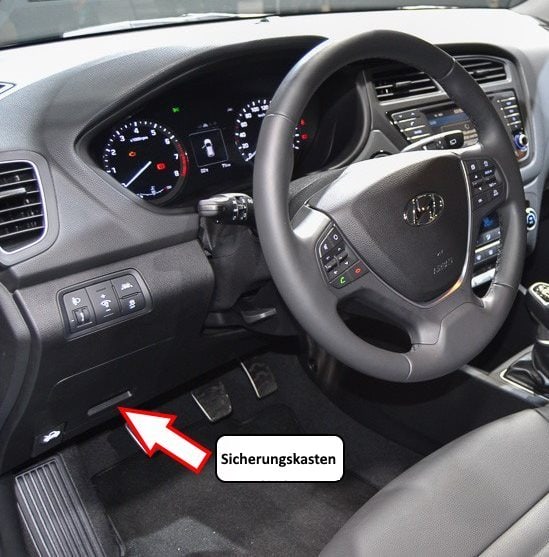

Befindet sich im unteren Teil des Armaturenbretts.

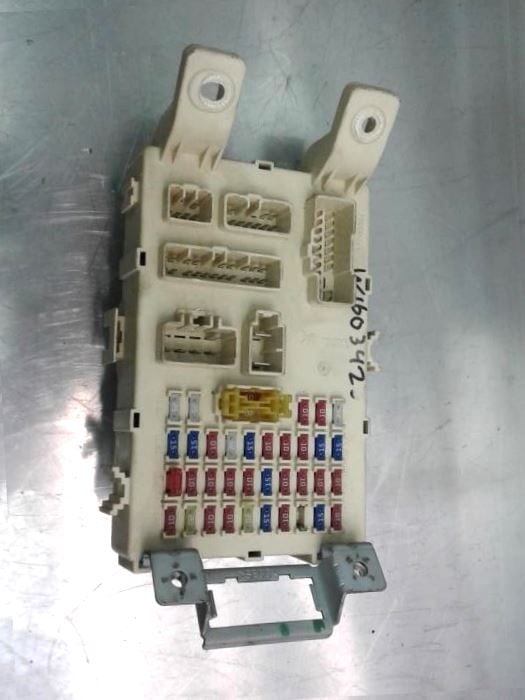

Typ 1
Erste Version der Einheit.
Belegungsplan
Code | Sicherungsbelegung
P / WDW -LH | Hauptschalter für elektrische Fensterheber, automatische Verriegelung der Fensterheber in der Fahrertür, Steuerschalter für die Scheiben der rechten Hintertür, Steuerschalter für die Scheiben der Beifahrertür (bei Fahrzeugen mit Rechtslenkung)
S / HTD | Schalter für Beifahrersitzheizung, Schalter für Fahrersitzheizung
RR WIPER | Heckscheibenwischermotor, Multifunktionsschalter (Wischersteuerschalter)
H / LP RH | Scheinwerfer rechts, Armaturenbrett (Scheinwerfer ein)
IGN 2 | Schalter für die Leuchtweitenregulierung, Innenraumtemperatursensor, elektronisches Karosseriesteuermodul (BCM), Klimasteuermodul, Schiebedachsteuermodul, Scheinwerfer links/rechts, Sicherungs- und Relaiskasten im Motorraum (Kraftstofffilter-Heizungsrelais (FFHS), Tagfahrlichtrelais (DRL), Gebläserelais), Diesel-Sicherungs-/Relaiskasten (Heizungsrelais PTC 2, Heizungsrelais PTC 3)
PCU | Kraftstofffilter-Warnsensor, Luftstromsensor, Motorsteuerungsmodul (ECM) (mit Schaltgetriebe), Getriebesteuerungsmodul (PCM) (mit Automatikgetriebe)
STOP LP | Bremslichtschalter, Data Link Connector (DLC), Fensterheberrelais
A / BAG | Sensor für nicht angelegten Sicherheitsgurt, SRS-Steuermodul
HAZARD | Alarmschalter, Alarmrelais
SAFETY P / W | Automatische Sperre der elektrischen Antriebsscheibe des Fahrertürhebers
CLUSTER | Bordcomputer, Instrumententafel (Hintergrundbeleuchtung), elektronisches Karosseriesteuerungsmodul (BCM)
TCU | Overdrive-Schalter, Impulsgeber „A“, Impulsgeber „B“, Fahrzeuggeschwindigkeitssensor
IGN1 | Lichtmaschine (KAPPA), Steuergerät für elektrische Servolenkung (EPS), Reifendrucküberwachung
ABS | Schalter für das elektronische Stabilitätssystem (ESP), Lenkwinkelsensor, Steuergerät für das Antiblockiersystem (ABS), ESP-Steuergerät, Gierwinkelsensor, Sicherungs- und Relaiskasten im Motorraum (Mehrzweckprüfstecker)
IGN COIL | Zündspule (KAPPA), Zündspulen Nr. 1 - 4 (GAMMA), Kondensator (GAMMA)
B / UP LP | Getriebemodusschalter (GAMMA), Rückfahrscheinwerferschalter
A / BAG IND | Armaturenbrett (Airbag-Beleuchtung)
T / SIG LP | Warnblinkschalter
TAIL LP LH | Relais für Tagfahrlicht (DRL), Kennzeichenbeleuchtung, linke hintere Kombileuchte, linker Scheinwerfer
TAIL LP RH | Scheinwerfer rechts, Heckleuchte rechts, Beleuchtung
ACC | Elektrischer Antrieb der Außenspiegel, Audiosystem, Bordcomputer
C / LIGHT | Hyundai i20 Zigarettenanzünder-Sicherung
RR FOG LP | Relais für Nebelschlussleuchte
B / A HORN | Relais für Diebstahlwarnanlage
DR LOCK | Heckklappenentriegelungsrelais, Türver- und -entriegelungsrelais, Relais für vollständige Türverriegelung
FRT FOG LP | Relais für Nebelscheinwerfer
FOLDING | Steuerschalter für elektrische Außenspiegel
S / ROOF | Steuergerät für das Schiebedach
START | Motorsteuerungsmodul (ECM) (für Dieselfahrzeuge), Sicherungskasten im Motorraum und Relais (Anlasserrelais, Relais für Diebstahlwarnanlage)

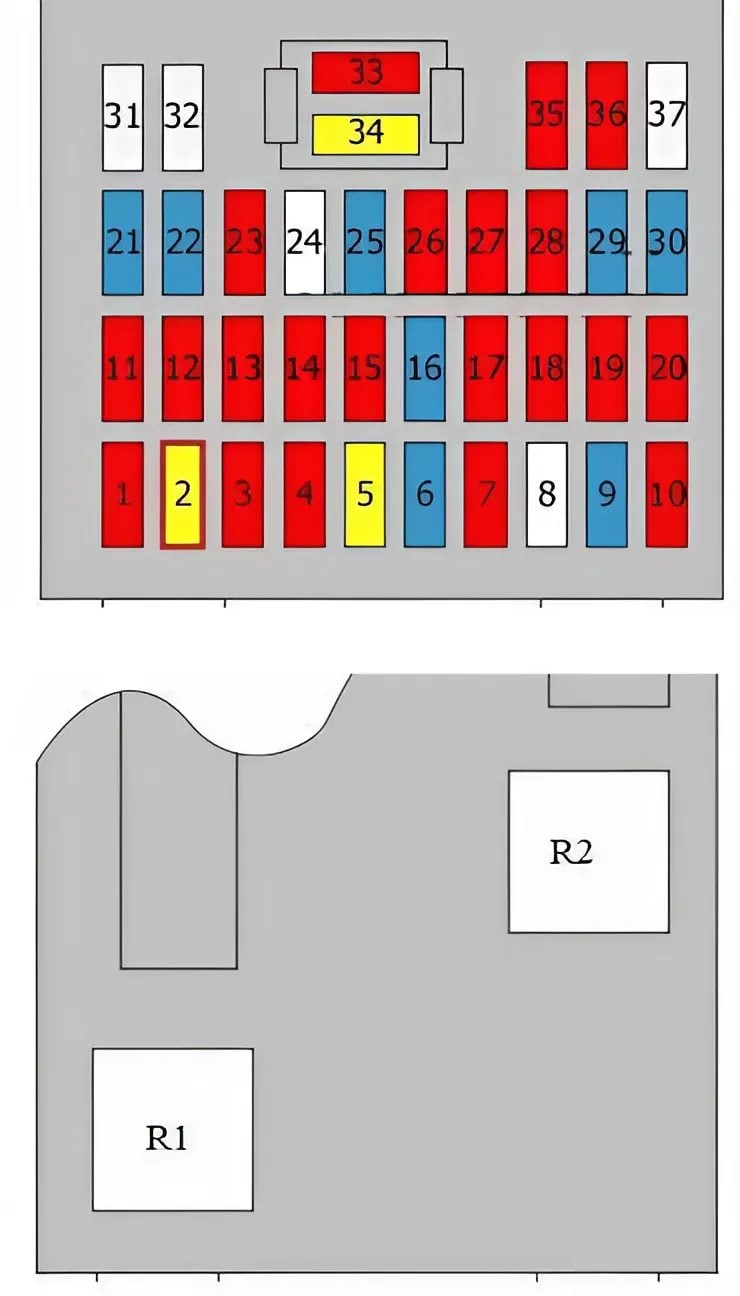

Typ 2
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Heizungsrelais hinten
R2. | Relais für elektrische Fensterheber
R3. | Nebelscheinwerfer-Relais
R4. | Nebelschlusslicht-Relais
R5. | Leer
R6. | Türentriegelungsrelais / Türverriegelungsrelais
R7. | Heckklappenentriegelungsrelais / Heckklappenverriegelungsrelais
R8. | Rücklicht-Relais
R9. | Relais für Tageslichtfahrsystem
R10. | Relais für Warnblinkanlage
1. | Sicherungs- und Relaiskasten im Motorraum (Relais R7, R8), Motorsteuergerät oder nicht verwendet | 10A
2. | Steuergerät Schiebedach | 20A
3. | An-/Abklappfunktion der Außenspiegel | 10A
4. | Relais für Nebelscheinwerfer | 10A
5. | Türverriegelungsrelais, Türverriegelungsrelais, Türentriegelungsrelais, Heckklappenentriegelungsrelais | 20A
6. | Relais der Alarmanlage | 15A
7. | Relais für Nebelschlussleuchte | 10A
8. | Nicht verwendet | 25A
9. | Sicherung des Zigarettenanzünders | 15A
10. | Audio, Bordcomputer, elektrische Außenspiegel | 10A
11. | Beleuchtung, rechter Scheinwerfer, hintere Kombileuchte(n) | 10A
12. | Kennzeichenbeleuchtung, linke Heckleuchte, linker Scheinwerfer, Relais für Tageslichtsystem | 10A
13. | Schalter für Warnblinkanlage | 10A
14. | Instrumententafel | 10A
15. | Rücklichtschalter, Wählschalter für Getriebe | 10A
16. | Kondensator, Zündspulen 1 - 4 | 15A
17. | Sicherungs- und Relaiskasten im Motorraum (Diagnosestecker), ESP-Steuergerät, Schalter für elektronisches Stabilitätsprogramm (ESP), Lenkwinkelsensor, Gierratensensor, ABS-Steuergerät | 10A
18. | EPS-Steuergerät, Steuergerät Reifendruckkontrollsystem, Generator | 10A
19. | Impulsgeber, Fahrzeuggeschwindigkeitssensor, Overdrive-Hauptschalter | 10A
20. | Instrumententafel, Bordcomputer, Body Control Module (BCM) | 10A
21. | Elektrisches Fenster auf der Fahrerseite | 15A
22. | Warnblinkrelais, Warnblinkschalter | 15A
23. | SRS-Steuergerät, Sitzgurtschalter | 10A
24. | Nicht verwendet | 25A
25. | Datenverbindungsstecker, Fensterheberrelais, Bremslichtschalter | 15A
26. | Luftmassenmesser, Motorsteuergerät, Antriebsstrang-Steuermodul (PCM), Kraftstofffilterwarnung | 10A
27. | Sicherungskasten Nr. 1 im Motorraum, Relais R2, R3, Sicherungs- und Relaiskasten im Motorraum, Relais R2, R3, R5, Klimasteuergerät, Scheinwerfer, Schiebedachsteuergerät, Karosseriesteuergerät (BCM), Temperatursensor im Fahrzeug, Leuchtweitenregulierungsschalter | 10A
28. | Instrumententafel, Scheinwerfer rechts | 10A
29. | Multifunktionsschalter, Heckwischermotor | 15A
30. | Schalter für beheizte(n) Vordersitze | 15A
31. | Elektrisches Fenster für den Fahrer, Schalter für das elektrische Fenster hinten links, Schalter für das elektrische Fenster des Beifahrers (Rechtslenker), Fensterheber, Hauptschalter | 25A
32. | Elektrisches Fenster für den Fahrer, Schalter für elektrisches Fenster hinten rechts, Schalter für elektrisches Fenster für den Beifahrer (Linkslenker), Fensterheber, Hauptschalter | 25A
33. | Offene Tür, Instrumententafel, Bordcomputer, Steuergerät für die Klimaanlage, Gepäckraumbeleuchtung, Dachkonsole, vordere Innenleuchten, Innenbeleuchtung, Heizungsrelais hinten, Steuergerät für das Reifendruckkontrollsystem, Karosseriesteuergerät (BCM) | 10A
34. | Audio | 20A
35. | Scheinwerfer links | 10A
36. | Antriebssteuergerät (PCM), Klimaanlagensteuergerät, elektrische Spiegel, Motorsteuergerät | 10A
37. | Multifunktionsschalter, Frontscheibenwischermotor | 25A
