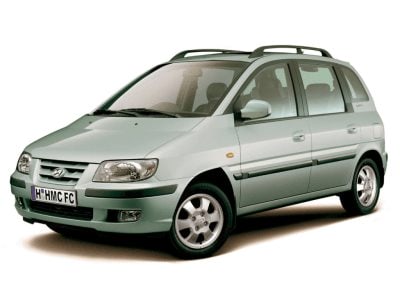

Matrix ist ein Kleinstwagen des koreanischen Unternehmens Hyundai. In Japan, Südkorea und Taiwan ist er als Lavita bekannt, in Australien - Elantra Lavita, in Malaysia - Inokom Matrix. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Hyundai Matrix (erste Generation; Code-Bezeichnung FC). Baujahre: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 und 2010.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Je nach eingebautem Motortyp (Diesel oder Benzin) gibt es eine oder zwei Einheiten.
Primärer Sicherungskasten

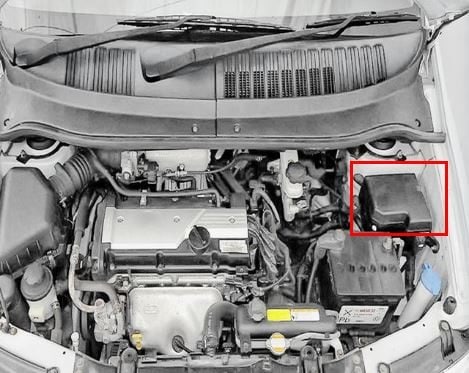

Er befindet sich neben der Batterie, unter der Schutzabdeckung.

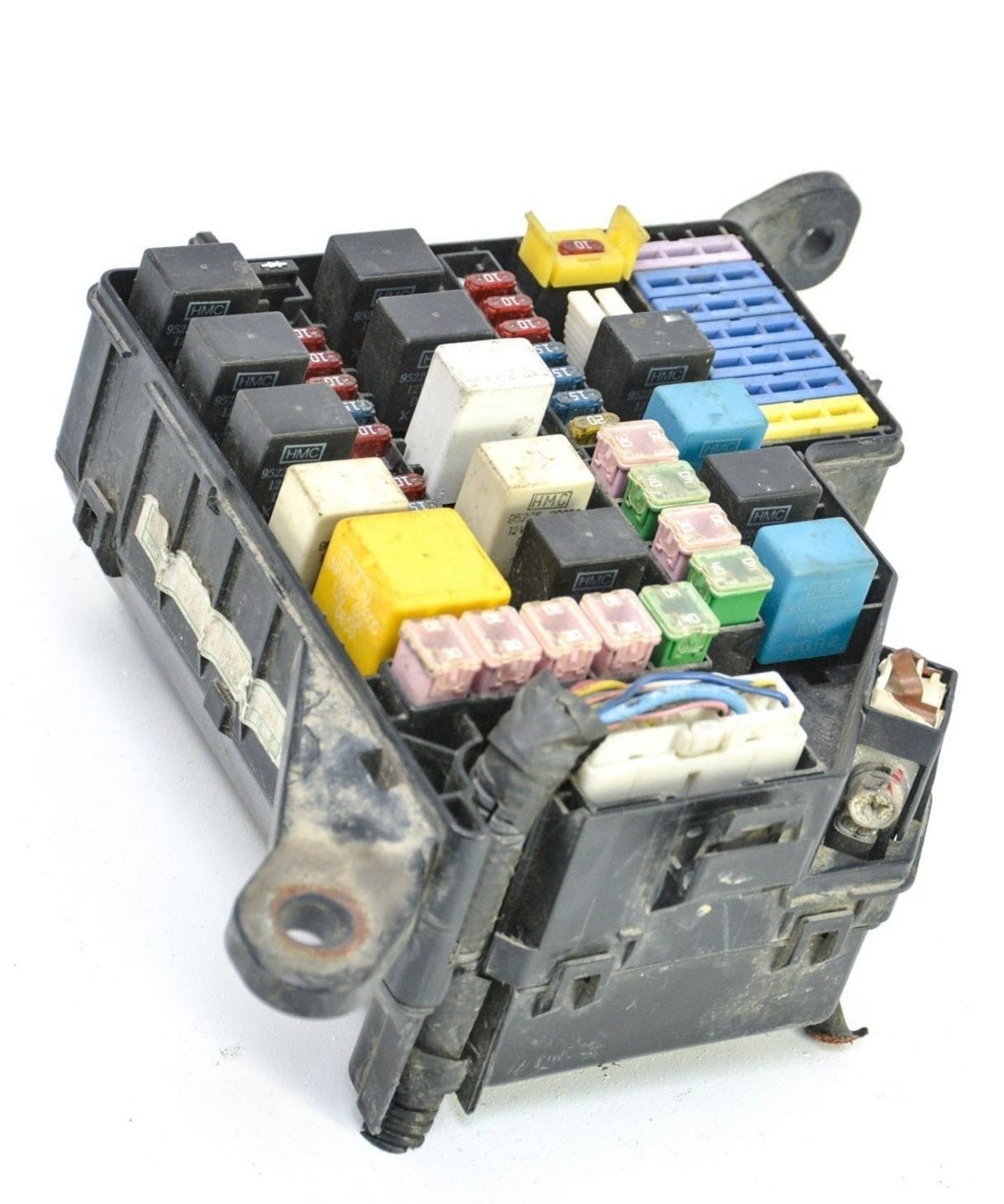

Allgemeine Ansicht.

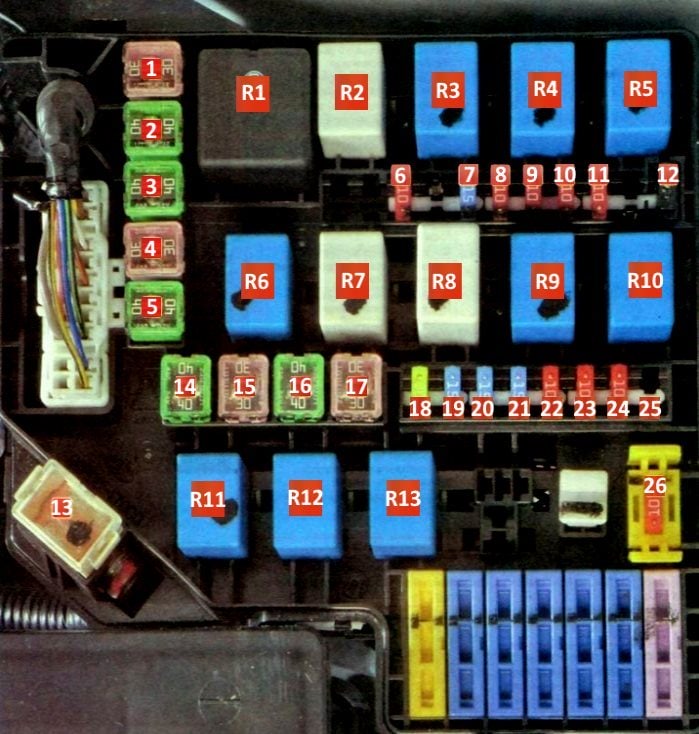

Belegungsplan
Nr. | Beschreibung | Ampere
1. | COND - Elektrokondensatorgebläse | 30A
2. | ABS - ESP und Antiblockiersystem ABS | 40A
3. | ABS - ESP und Antiblockiersystem ABS | 40A
4. | P / WIN - Elektrische Fensterheber | 30A
5. | BLR - Elektrischer Heizlüfter | 40A
6. | ABS - Antiblockiersystem ABS | 10A
7. | INJ - Einspritzdüsen, Zündspulen | 15A
8. | SNSR - Sensoren des Motormanagementsystems | 10A
9. | F / PUMP - Sicherung der Kraftstoffpumpe | 10A
10. | TAIL LH - Linkes Rücklicht, linke Kennzeichenleuchte | 10A
11. | TAIL RH - Rechte Rückleuchte, rechte Kennzeichenleuchte | 10A
12. | Aktivierungsdiode der Nebelschlussleuchte
13. | BATT - Lichtmaschine | 120A
14. | B + - Klimaanlage, beheizbare Heckscheibe, Bremsleuchten, Zentralverriegelung, Diebstahlwarnanlage | 40A
15. | ECU - Motorsteuergerät, Lichtmaschine, Hauptrelais des Motorsteuerungssystems | 30A
16. | IGN - Anlasser, Zündschalter (Schloss) | 40A
17. | RAD - Elektrischer Kühlerlüfter | 30A
18. | TAIL - Rückleuchten | 20A
19. | FR FOG - Nebelscheinwerfer | 15A
20. | H / LP LH - Scheinwerfer links | 15A
21. | NDR RH - Rechter Scheinwerfer | 15A
22. | ECU - Motorsteuergerät, Lichtmaschine, Hauptrelais des Motorsteuerungssystems | 10A
23. | HORN - Tonsignal | 10A
24. | A / CON - Klimaanlagensteuerung | 10A
25. | DRL - Seitenlicht-Steuergerät | 15A
26. | ROOM LP - Autoradio, Innenbeleuchtung, Armaturenbrettbeleuchtung | 10A
R1. | MAIN - Hauptrelais
R2. | COND2 - Relais für den elektrischen Verflüssigerlüfter (niedrige Drehzahl)
R3. | F / P CHK - Kraftstoffpumpenrelais
R4. | RAD - Relais, elektrischer Kühlerlüfter
R5. | H / LP - Scheinwerferrelais
R6. | HORN - Hupenrelais
R7. | WIPER - Wischerrelais
R8. | R / W DIODE - Relais für Diodenaktivierung (Pos. 12)
R9. | START - Anlasserrelais
R10. | A / CON - Relais für die Klimaanlage
R11. | TAIL - Relais für Rückleuchten
R12. | COND1 - Relais für elektrischen Kondensatorlüfter (hohe Drehzahl)
R13. | FR FOG - Relais für den Schalter der Nebelschlussleuchte
Zusätzlicher Block
Wird bei Modellen mit einem Dieselmotor eingebaut.
Beschreibung: GLOW PLUG; PTC - Zusatzheizung
Im Innenraum

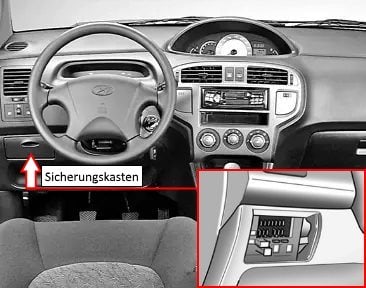

Befindet sich unten am Armaturenbrett.

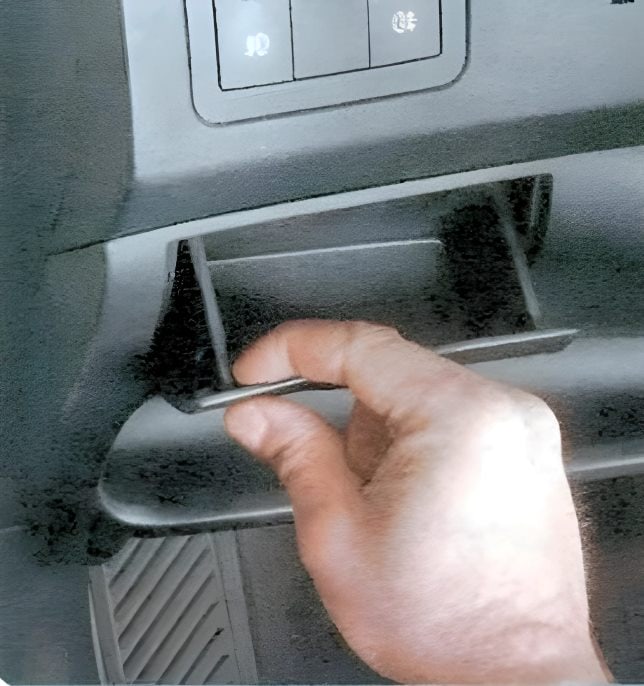

Entfernen Sie die Schutzabdeckung, um Zugang zu erhalten.

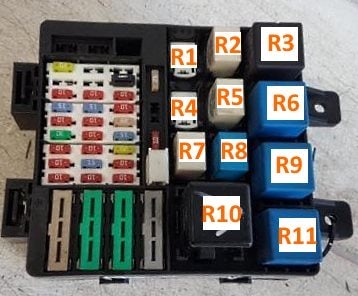

Relaisbelegung
Nr. | Beschreibung
R1. | Reserve
R2. | Zentralverriegelungsrelais (entriegelt)
R3. | Alarmrelais
R4. | Reserve
R5. | Zentralverriegelungsrelais
R6. | Relais für elektrische Fensterheber
R7. | Anti-Diebstahl-Relais
R8. | Sirenenrelais für Diebstahlwarnanlage
R9. | Relais für beheizte Heckscheiben
R10. | Blinkerunterbrecherrelais
R11. | Relais für Gebläsemotor der Heizung

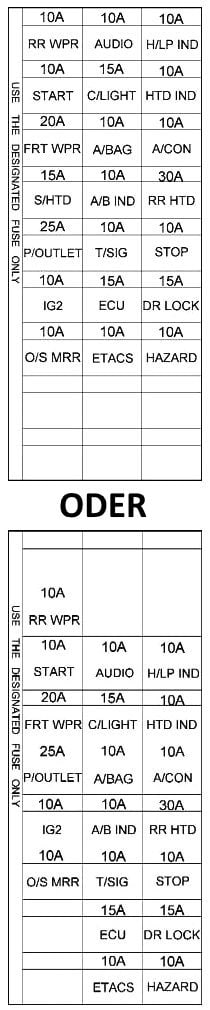

Sicherungsbelegung
Code | Beschreibung | Ampere
RR HTD | Relais für die Heckscheibenentfeuchtung | 30A
STOP | Bremslichtrelais, Relais für elektrische Fensterheber | 10A
D / LOCK | Relais für Türverriegelung (Entriegelung), ETASM, Schiebedachrelais | 15A
HAZARD | Einbruchmelde-Relais, Alarm-Relais | 10A
AUDIO | Autoradio | 10A
C / LIGHT | Hyundai Matrix Zigarettenanzünder-Sicherung | 15A
A / B | Airbag-Steuergerät | 10A
A / B IND | Airbag-Warnleuchte | 10A
T / SIG | Alarmschalter, Sicherheitsgurt-Timer, Instrumententafel, ABS-Steuergerät, Erregungswiderstand, Waschpumpenantrieb | 10A
ECU ECM | Fahrzeuggeschwindigkeitssensor, TCM, Zündspule | 15A
ETACS | Wählhebel für Automatikgetriebe | 10A
RRWPR | Heckscheibenwischermotor, Heckscheibenwischerrelais | 10A
START | Anlasserrelais | 10A
FRTWPR | Wischerrelais, Waschpumpenmotor, Zeitschalter für Wischer und Heckscheibenentfroster | 20A
S / HTD | Schalter für die Heizung des linken (rechten) Vordersitzes | 15A
P / OUTLET | Steckdose vorne (hinten) zum Anschluss externer Verbraucher | 25A
IG2 | ETASM, Fensterheberrelais, Heckwischerrelais, Schiebedachrelais, Scheinwerferrelais, Heizungs- und Klimagebläserelais | 10A
O / S MRR | Außenspiegelschalter, Nebelschlussleuchtenrelais | 10A
Allgemeine Anordnung

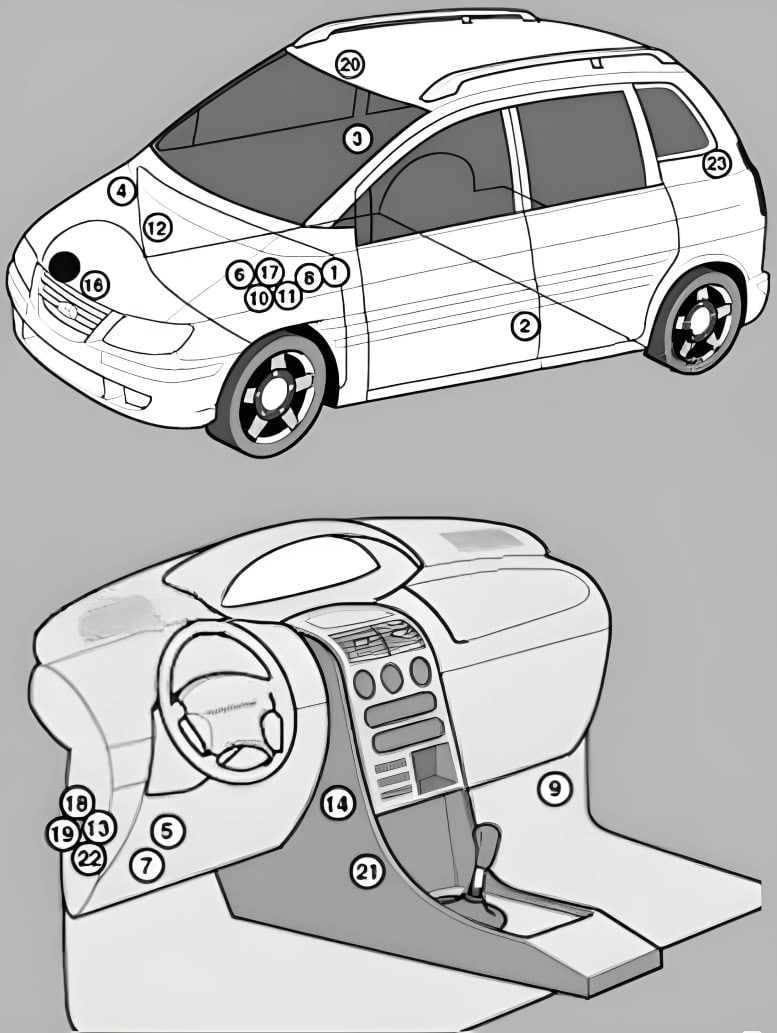

Anordnung der elektronischen Steuergeräte.
1. | Elektronisches ABS-Steuergerät
2. | Seitenaufprallsensor, links - B-Säule
3. | Seitenaufprallsensor, rechts - B-Säule
4. | Sirene der Diebstahlwarnanlage - Trennwand
5. | Akustische Warnung / Summer - Hinter dem Sicherungs-/Relaiskasten im Armaturenbrett
6. | Batterie
7. | Diagnosestecker (DLC) - unter dem Armaturenbrett
8. | Tageslichtsteuerungsmodul - Innenflügel
9. | Elektronisches Motorsteuergerät - unteres Schutzblech
10. | Sicherungs-/Relaiskasten, Motorraum 1
11. | Sicherungs-/Relaiskasten, Motorraum 2 (Diesel)
12. | Sicherungs-/Relaiskasten, Motorraum W (Diesel)
13. | Sicherungs-/Relaiskasten, Instrumententafel
14. | Heizungsgebläsemotor-Widerstand - neben dem Heizungsgebläsemotor
15. | Hupe (oben)
16. | Hupe (unten)
17. | Trägheits-Kraftstoffunterbrechungsschalter - hinter der Batterie
18. | Wegfahrsperren-Steuergerät - hinter dem Sicherungs-/Relaiskasten im Armaturenbrett
19. | Multifunktionssteuergerät - hinter dem Sicherungskasten / Relaiskasten des Armaturenbretts - Diebstahlsicherung, Zentralverriegelung, beheizbare Heckscheibe, Zündschlüsselsummer, Innenbeleuchtung / verzögerte Abschaltung, Gurt-Warnsystem, Scheibenwischer / -waschanlage
20. | Schiebedachmotorrelais - Dachhimmel
21. | Elektronisches Steuergerät SRS - unter der Mittelkonsole
22. | Elektronisches Steuergerät für Getriebe - Automatikgetriebe - hinter dem Armaturenbrett, auf der linken Seite
23. | Heckscheibenwischerrelais - Kofferraum LH
