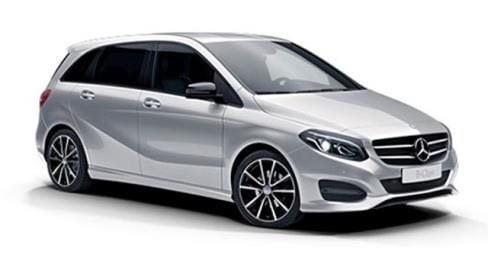

Die B-Klasse von Mercedes-Benz ist eine Baureihe von Kleinwagen des deutschen Automobilherstellers. Sie wurde erstmals 2005 auf dem Genfer Automobilsalon vorgestellt. Ihr ging das Konzeptfahrzeug Vision B voraus. Sie wird in Rastatt produziert. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes B-Klasse (zweite Generation / Fabrik Index W246 und T242). Baujahre: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 mit den Bezeichnungen B160, B180 CDI, B200, B220 4MATIC, B250.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Die Einheit befindet sich auf der linken Seite. Sie besteht aus zwei Teilen: den Hauptsicherungen und der Sicherungskasten.
Hauptsicherungen
Sie befinden sich an der Seite des Hauptblocks.

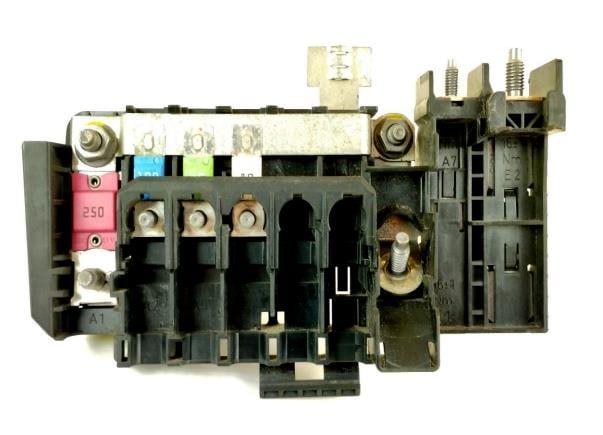

Allgemeine Ansicht.

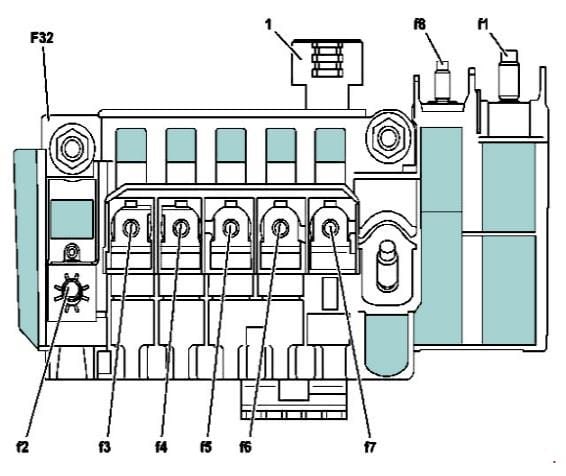

Belegungsplan
Nr. Sicherungsbelegung | Ampere
F32k1. Entkopplungsrelais (F32k1)
F1. Generator 300A / Elektrischer Antrieb (W242): Gleichspannungswandler-Steuergerät | 400A
F2. Elektrischer Antrieb (W242) und Fahrzeuge mit Benzinmotor: Sicherungskasten innen 200A / Dieselmotoren: Limousinen-Sicherungskasten 250A
F3. Steuermodul elektrische Servolenkung | 100A
F4. SAM-Steuermodul | 40A
F5. Gebläsemotor | 80A
F6. Motor 607 - Steuergerät für Kraftstoffheizung | 70A
F7. Motor 607 - DPF-Regenerations-Zuheizer-Steuergerät | 125A
F8. Motoren: 651, 607 - Glühkerzenendstufenmodul | 100A
Sicherungskasten

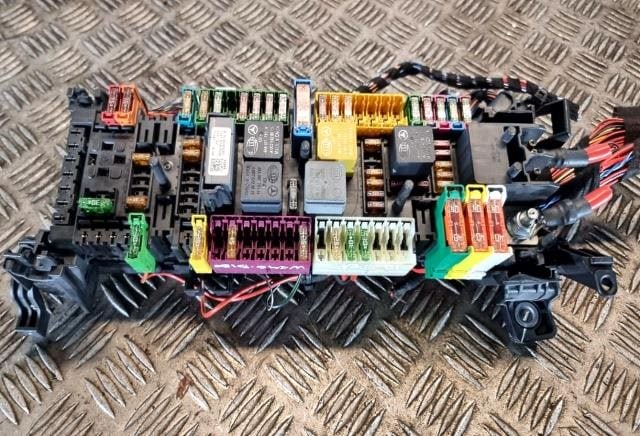

Foto - Beispiel.

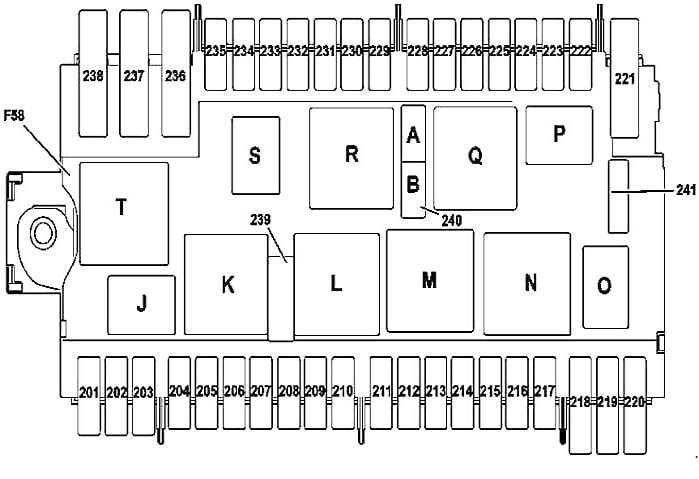

Belegungsplan
Nr. | Beschreibung | Ampere
J. Hupenrelais
K. Wischergeschwindigkeitsrelais 1/2
L. Relais Wischer ein/aus
M. Relais für Anlasserklemme 50 oder Elektrischer Antrieb (W242): Relais für Klemme 87C
N Relais Klemme 87M
O. Elektrischer Antrieb (W242): Relais für Klemme 87 des Steuergeräts für die Parksperre oder Relais Getriebeöl-Kühlmittelumwälzpumpe
P Reserve
Q. Elektrischer Antrieb (W242): Leistungsrelais für Unterdruckpumpe des Bremskraftverstärkers oder Relaisklemme 15 (ungeschützt)
R. Relaisklemme 15
S. Relaisklemme 87
T. Relais für elektrisch beheizte Frontscheibe
201. Alarmsirene | 5A
202. Autonomes Heizungssteuergerät 20A | oder Elektroantrieb (W242): Relaisklemme 87 Steuergerät für Einparkhilfe 5A
203. Scheinwerfereinheit vorne rechts 15A | oder Elektrischer Antrieb (W242): Getriebesteuergerät 5A
204. Elektronisches Stabilitätskontrollgerät| 25A
205. Hupe links und rechts | 15A
206. Motor 651: CDI-Steuergerät / Elektrischer Antrieb (W242): Getriebesteuergerät, Unterdruckpumpenrelais des Bremskraftverstärkers, Stromkreisrelais Klemme 87M | 5A
207. Diesel: Stromkreisrelais Klemme 87M oder Elektrischer Antrieb (W242): Hochspannungsbatterie-Kühlungsabsperrventil, Steuergerät der Parksperre | 5A
208. Motoren: 133, 607 - Relais Klemme 87 7.5A | oder Elektrischer Antrieb (W242): Gebläse-Elektromotor
209. Scheinwerfereinheit vorne links / Elektrischer Antrieb (W242): Reserve | 15A
210. Relais für beheizte Frontscheibe / ab 03.11.2014 - Anlasservorschaltrelais | 5A
211. 242.848 - CNG-Steuergerät | 7.5A
Elektrischer Antrieb (W242): Heizkreislauf-Umwälzpumpe | 15A
212. Motoren 133, 270: Kabelschuh für Stromkreis Klemme 87M3 (Motoren 133, 270), Motor 651: Bypass-Schaltventil des Abgasrückführungskühlers, Entlüftungsrohr des Kühlsystems und Heizelement des Thermostats, Motor 607: CDI-Steuergerät, Servomechanismus für Ladedruckregelung, Lambdasonde vor Katalysator, Elektrischer Antrieb (W242): Elektroantrieb und Ladegerät Kühlmittelpumpe | 15A
213. Motoren 133, 270, 651: Kabelendverschluss Klemme 87, Motor 607: Lambdasonde nach Katalysator, CDI-Steuergerät, Dosierventil, Nockenwellen-Hallsensor, Elektroantrieb (W242): Kühlmittelpumpe 1 Batterie-Kühlmittel-Kühlpumpe | 15A
214. Motoren 133, 270, 651: Kabelendverschluss Klemme 87 10A | oder Elektrischer Antrieb (W242): Kühlmittelpumpe 2 Batteriekühlung 15A
215. Ottomotoren: Zündspule Zylinder 1 / 2 / 3 / 4; Motor 651: Dosierventil; Motor 607: Dosierventil, Ladedruckregelung Servomechanismus, CDI-Steuergerät 20A | oder Elektroantrieb (W242): Thermomanagement-Steuergerät, Getriebe-Gateway-Steuergerät / Hochspannungs-Elektroverteiler (ab 03.11.2014) 5A
216. Benzinmotoren: Steuergerät ME oder 607 Motor: Getriebesteuergerät | 5A
217. Getriebe 724: Steuergerät für vollintegrierte Doppelkupplungsgetriebesteuerung | 25A
218. Elektronische Stabilitätskontrolleinheit | 5A
219. Elektrischer Antrieb (W242): Steuergerät für Parksperre | 5A
220. Steueröl-Kühlkreislaufpumpe (Getriebe 724) | 10A
221. Elektrischer Antrieb (W242): Vakuumpumpe | 40A
222. Elektrischer Antrieb (W242): Elektrischer Klimakompressor | 7,5A
223. Reserve
224. Elektrisches Steuermodul DISTRONIC, Steuermodul COLLISION PREVENTION ASSIST | 7,5A
225. Elektrischer Antrieb (W242): Getriebesteuerungsmodul | 5A
226. 242.848: CNG-Steuermodul oder Elektrischer Antrieb (W242): Steuergerät Leistungselektronik, Steuergerät Ladegerät | 5A
227. Elektrischer Antrieb (W242): Leistungselektronik-Steuergerät | 5A
228. Elektrischer Antrieb (W242): Elektrofahrzeug-Soundgenerator | 5A
229. Scheinwerfereinheit vorne links | 5A
230. Elektronische Stabilitätskontrolleinheit | 5A
231. Scheinwerfersteuergerät vorne rechts | 5A
232. Scheinwerfersteuergerät | 15A
233. Reserve
234. Motor 607: Getriebesteuergerät 5A / Elektroantrieb (W242): Hochspannungs-Elektroverteiler 10A
235. Motor 607: Kühlerjalousie-Stellantrieb, Lüftermotor oder Motor 133: Ladeluftkühler-Umwälzpumpe | 7.5A
236. Steuergerät SAM | 40A
237. Steuergerät für elektronische Stabilitätskontrolle | 40A
238. Beheizte Windschutzscheibe | 50A
239. Wischerbetriebsrelais 1/2 | 30A
240A. Relais für Anlasserklemme 50 25A | Elektrischer Antrieb (W242): Getriebesteuergerät 7,5A
240B. Relais Klemme 15 (freitragend) | 25A
241. Elektrischer Antrieb (W242): Elektrische Heizung Hochspannungsanlage | 7.5A
Im Innenraum des Fahrzeugs

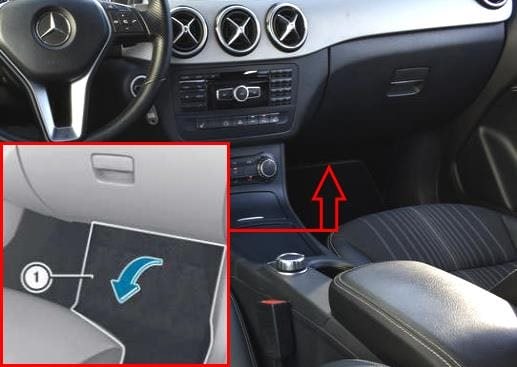

Der Sicherungskasten befindet sich hinter der Bodenverkleidung im Fußraum des Beifahrers.
Gesamtansicht.

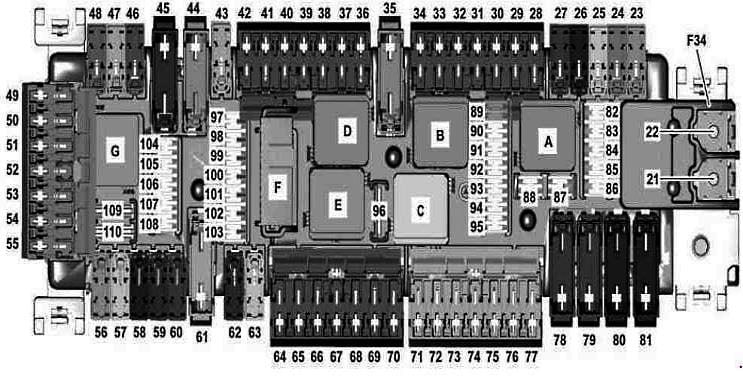

Belegungsplan
Nr. | Beschreibung | Ampere
A. Relaisklemme 15
B. Heckscheibenwischerrelais
C. Relais für Klemme 15R2
D. Heckscheibenheizungsrelais
E. Relaisklemme 15R1
F. Relaisklemme 30g
G. Elektrischer Antrieb (W242): Relaisklemme 87 Stellmotor der Parksperre
21. Elektrische Zusatzheizung (Fahrzeuge mit Dieselmotor) | 150A
22. Relais für Zusatzbatterie für ECO Start-Stopp-Funktion | 200A
23. Türsteuerungsmodul vorne links | 30A
24. Steuermodul für rechte Vordertür | 30A
25. SAM-Steuermodul | 30A
26. Kabelendverschluss für die Zusatzbatterie der ECO-Start-Stopp-Funktion | 10A
27. Sicherungs- und Relaiskasten Motorraum | 30A
28. Elektrischer Antrieb (W242): Thermomanagement-Steuergerät | 5A
29. ab 03.11.2014 - Steuergerät für Anhängererkennung und bis 02.11.2014 - Anhängersteckdose | 15A
30. Anhängererkennungs-Steuermodul | 5A
31. Steuergerät Allradantrieb | 5A
32. Signale vom Steuergerät des Lenksäulen-Elektronikmoduls | 5A
33. Audiomodul/COMAND-System-Bedienfeld | 5A
34. Bedienfeld des Klimatisierungssystems | 7.5A
35. Beheizbare Heckscheibe | 40A
36. Steuergerät Fahrersitz / Einstellung der Lendenwirbelstütze des Fahrersitzes | 7.5A
37. Anzeige des Audiomoduls / COMAND-System | 7.5A
38. Steuergerät für das Insassen-Rückhaltesystem (Supplemental Restraint System) | 7.5A
39. Dachbedieneinheit | 10A
40. Motor 651 - Getriebesteuergerät 15A | oder Elektroantrieb (W242): Getriebesteuergerät 5A
41. Panoramaschiebedach-Steuergerät | 30A
42. COMAND-Bedienmodul und Audiomodul 5A oder Audio-Baustein | 25A
43. Steuermodul Einparkhilfe | 5A
44. Rückwärtsgurtstraffer für den linken Vordersitz | 40A
45. Gurtstraffer vorne rechts rückwärts | 40A
46. Steuergerät Beifahrersitz | 7.5A
47. Navigationsmodul 7.5A und Steuergerät für das adaptive Dämpfungssystem | 25A
48. Reserve
49. Drive Kit Steuerge | 5A
50. Steuergerät für Kameraabdeckung | 5A
51. Reserve
52. Signal des Stellmotors der Parksperre | 30A
53. Reserve
54. Reserve
55. Steuergerät KEYLESS-GO, Telekommunikationsdienste Kommunikationsmodul | 5A
56. Signale vom Steuergerät für das elektronische Lenksäulenmodul | 10A
57. Multifunktionssteuergerät für Sonderfahrzeug | 30A
Multifunktionssteuergerät für Sonderfahrzeug | 7,5A
Relaisklemme 87 Stellmotor für Parkverriegelung | 5A
58. Sicherungskasten für Sonderfahrzeug | 30A
59. Beifahrersitz-Steuermodul | 30A
60 Steuermodul Fahrersitz | 30A
61. Lautsprecherverstärker-Steuermodul | 40A
62. Steuermodul elektrische Lenkungsverriegelung (Getriebe 711) | 20A
63. Mercedes B-Klasse Benzinpumpen-Steuermodul 25A / Elektroantrieb (W242): Getriebeschnittstellen-Steuermodul 5A
64. Steuergerät Mautdatenübertragung im DSRC-Standard, Steuergerät „Elektronische Mauterhebung
65. Handschuhfachbeleuchtungsleuchte | 5A
66. Sonderfahrzeug-Sicherungskasten 15A oder Schnittstelle für Sonderfahrzeuge | 5A
67. Reserve
68. Reserve
69. Reserve
70. Steckdose für Zigarettenanzünder im hinteren Teil des Fahrgastraums | 25A
71. Zigarettenanzünderbuchse im Kofferraum | 25A
72. Zigarettenanzünder vorne mit beleuchtetem Aschenbecher Mercedes B-Klasse W246 / T242 | 25A
73. Steuergerät elektrische Parkbremse | 30A
74. Steuergerät für elektrische Parkbremse | 30A
75. Steuergerät für Anhängererkennung 20A / Elektroantrieb (W242): Batteriesteuergerät | 5A
76. Anhängererkennungssteuergerät | 25A / Elektrischer Antrieb (W242): Steuergerät für die Parksperre | 5A
77. Anhängererkennungs-Steuergerät | 25A
78. Kofferraumdeckel-Steuergerät / Heckklappenbetätigungs-Steuergerät, Sonderfahrzeug-Sicherungskasten | 40A
79. Steuermodul SAM | 40A
80. SAM 40 Steuermodul | 40A
81. Gebläsesteuerung | 40A
82. Dachbedieneinheit | 10A
83. Steuergerät für den elektronischen Zündschalter | 7,5A
84. Oberes Steuermodul | 5A
85. Steuergerät EDW/Schleppschutz/Kabinenschutz | 5A
86. FM-, AM- und ZV-Antennenverstärker | 5A
87. Diagnosestecker | 10A
88. Kombiinstrument | 10A
89. Schalter für die Außenbeleuchtung | 5A
90. Intelligenter Radarsensor im hinteren Stoßfänger links und rechts | 5A
91. Pedaldruckkontrollsensor, Fußraumbeleuchtungsschalter | 5A
Elektroantrieb (W242): Steuergerät Batteriemanagementsystem | 5A
92. Steuergerät Kraftstoffpumpe (Sicherung Benzinpumpe) oder Elektrischer Antrieb (W242): Steuergerät Getriebeschnittstelle | 5A
93. Steuergerät elektrische Parkbremse | 5A
94. Steuergerät für das Beifahrer-Rückhaltesystem (SRS) | 7,5A
95. Beifahrersitzbelegungserkennung und AKSE, Weight Sensing System Steuergerät | 7,5A
96. Wischermotor der Kofferraumtür | 15A
97. Elektrischer Anschluss für Mobiltelefon | 5A
98. SAM-Steuergerät | 5A
99. Steuergerät für Reifendruckkontrolle | 5A
100. DIRECT SELECT-Schnittstelle (Motor 133) | 5A
101. Steuergerät für den Allradantrieb | 10A
102. Empfänger für die Funkfernsteuerung der Standheizung oder Electric Drive (W242) - Getriebesteuergerät oder AMG, ab 01.09.2015 - Fahrmodussteuergerät oder ab 01.06.2016 - Antennenschalter für Telefon und autonomes Heizgerät | 5A
103. Kommunikationsmodul Telekommunikationsdienste, Steuergerät HERMES, Steuergerät Notrufsystem | 5A
104. Multimedia-Schnittstellen-Steuergerät zum Anschluss von Geräten | 5A
105. Steuergerät Satellite Digital Audio Radio (SDAR), Steuergerät Satellite Digital Audio Radio 5A oder Tuner-Modul | 7.5A
106. Multifunktionskamera | 5A
107. Digitaler TV-Tuner | 5A
108. Rückfahrkamera 5A / Rückfahrkamera (ab 01.06.2016) 7.5A
109. Elektrische Steckverbindung der Ladebuchse | 20A
110. COMAND-Bedienmodul, Motorsound-Steuergerät, Audiomodul | 30A
