Das CLA-Klasse Coupé feierte im Januar 2013 sein Debüt. Äußerlich ähnelt es einem kleineren CLS. Das ist vor allem im hinteren Teil der Karosserie und an den Türen zu erkennen. Aber wenn man von vorne schaut, sieht man, dass die „Gesichter“ der Modelle unterschiedlich sind. Auch die Plattformen sind unterschiedlich: Der größere CLS basiert auf der E-Klasse, während der kompakte CLA eine Plattform mit der A-Klasse teilt. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes CLA-Klasse C117 / X117 (erste Generation; Bezeichnungen CLA180, CLA200, CLA220, CLA250, CLA45). Baujahre: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

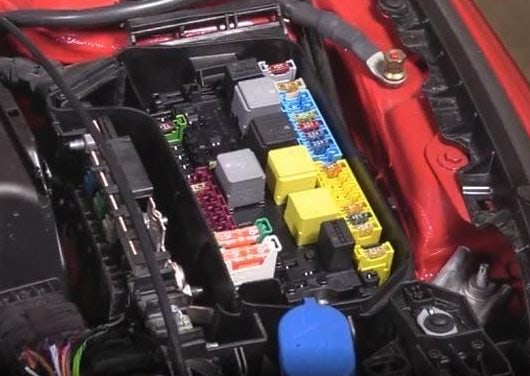

Im Motorraum
Der Sicherungskasten befindet sich auf der rechten Seite.
Um an sie heranzukommen, entfernen Sie die Schutzabdeckung, indem Sie auf die beiden Verriegelungen drücken.
Belegungsplan
Nr. | Ampere | Beschreibung
J. | Hupenrelais
K. | Wischer 1/2 Geschwindigkeiten
L. | Schalter Wischer ein/aus
M. | Anlasser
N. | 87M Stromkreise
O. | ECO Start/Stopp: Relais der Getriebekühlmittel-Umwälzpumpe
P. | Sicherungsrelais (F58kP)
Q. | Stromkreise 15 (nicht selbsthaltend)
R. | Stromkreise 15
S. | Stromkreise 87
T. | Windschutzscheibenheizung
201. | 5A | Alarmsirene
202. | 20A | Standheizung
203. | 15A | LED-Scheinwerfer: Scheinwerfereinheit vorne rechts
204. | 25A | ESP
205. | 15A | Linke Hupe und Rechte Hupe
206. | 5A | Motor 651: CDI-Einheit. / Motor 607: Getriebe
207. | 5A | Diesel: Schaltkreisrelais 87M
208. | 7,5A | Motor 133, 607: Stromkreisrelais 87
209. | 15A | LED-Scheinwerfer: Scheinwerfereinheit vorne links
210. | 5A | Relais für die Windschutzscheibenheizung
211. | Leer
212. | 15A | Motor 133, 270: Verbindungsarm, Stromkreise 87M3 oder Motor 651: Entlüftungsleitung Kühlmittelheizung / Thermostat Abgasrückführung Heizung oder Motor 607 (Euro 5 Emissionen): Sauerstoffsensor vor dem Katalysator oder Motor 607 (Abgasnorm EU6): Sauerstoffsonde vor dem Katalysator. oder Motor 607: CDI-Einheit.
213. | 15A | Motor 133, 270, 651: Verbindungsmuffe, Kreislauf 87 M2e oder Motor 607 (Abgasnorm EU5): CDI-Steuergerät / Hall-Sensor
214. | 10A | Motor 133, 270, 651: Anschlussmuffe, Stromkreis 87 M4e
215. | 20A | Benziner: Zündspulen / Motor 651: Mengenregelventil / Motor 607: CDI / Ladedruckregler
216. | 5A | Benzin: ME-SFI Einheit. / Motor 607: Getriebesteuergerät.
217. | 25A | Getriebe 724: Doppelkupplungsgetriebe, voll integriertes Getriebesteuergerät
218. | 5A | Elektronische Stabilitätskontrolleinheit
219. | Leer
220. | 10A | Getriebekühlmittel-Umwälzpumpe
221-223. | Leer
224. | 7.5A | Elektrisches Steuergerät DISTRONIC / COLLISION PREVENTION ASSIST Einheit
225-228. | Leer
229. | 5A | Scheinwerfer vorne links
230. | 5A | Stabilisierungssystem
231. | 5A | Scheinwerfer vorne rechts
232. | 15A | Scheinwerfer
233. | Nein
234. | 5A | Motor 607: Getriebesteuergerät
235. | 7.5A | Motor 607: Gebläsemotor / Kühlerjalousieaktor
235. | 7.5A | Gültig für Motor 133: Ladeluftkühler-Umwälzpumpe
236. | 40A | SAM
237. | 40A | Elektronische Stabilisierungssystemeinheit
238. | 50A | Beheizte Windschutzscheibe
239. | 30A | Wischergeschwindigkeitsrelais 1/2
240A. | 25A | Starterkreisrelais 50
240B. | 25A | Kettenrelais 15 (nicht selbsthaltend)
241. | 7.5A | Reserve-Sicherung
Im Innenraum
Befindet sich auf der Beifahrerseite am unteren Rand des Armaturenbretts.
Um an den Sicherungskasten im Beifahrerraum zu gelangen, gehen Sie wie folgt vor:
1 - Entfernen Sie die Fußmatten.
2 - Drücken Sie die Verkleidung (1) in Pfeilrichtung.
3 - Den Verschluss (2) zusammendrücken und die Abdeckung (3) bis zum Verschluss in Pfeilrichtung ziehen.
4 - Ziehen Sie die Abdeckung (3) nach vorne, um sie zu demontieren.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
A. | Schaltkreis 15
B. | Heckscheibenwischer
C. | Stromkreis 15R2
D. | Heckscheibenheizung
E. | Relais des Stromkreises 15R1
F. | Relais des Stromkreises 30g
G. | Leer
21. | Diesel: PTC Heiztechnik | 150A
22. | Zusätzliches Batterierelais für ECO Start / Stop | 200A
23. | Türsteuerungsmodul vorne links | 30A
24. | Steuermodul Vordertür rechts | 30A
25. | SAM-Steuermodul | 30A
26. | Zusätzlicher Batterieanschluss für ECO Start/Stopp | 10A
27. | Motorraum-Sicherungs- und Relais-Modul | 30A
28. | Innenraum-Soundgenerator-Steuermodul | 5A
29. | bis 02.11.2014: Anhängersteckdose / ab 03.11.2014: Anhängererkennungssteuergerät | 15A
30. | Anhängererkennungs-Steuermodul | 5A
31. | 4MATIC: Allrad-Steuermodul | 5A
32. | Steuermodul Lenksäulenrohr | 5A
33. | Audiobedienfeld / COMAND | 5A
34. | ACC Steuer- und Regelmodul | 7,5A
35. | Heckscheibenheizung 40A
36. | Fahrersitz-Steuermodul und Steuermodul für die Lendenwirbelstützeneinstellung des Fahrersitzes | 7.5A
37. | Audio/Display COMAND | 7.5A
38. | Steuermodul für zusätzliches Rückhaltesystem | 7.5A
39. | Steuermodul für Dachbedieneinheit | 10A
40. | Motor 651 (Abgasnorm EU6): Getriebesteuerungsmodul | 15A
41. | Panoramaschiebedach-Steuermodul | 30A
42. | COMAND / Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler) | 5A
43. | Parktronic | 5A
44. | Umkehrbarer Notbremsassistent vorne links | 40A
45. | Reversierbarer Notbremshebel vorne rechts | 40A
46. | Beifahrersitz / Einstellung der Lendenwirbelstütze des Beifahrersitzes | 7.5A
47. | Navigationsmodul | 7.5A
47. | Adaptives Dämpfungssystem | 25A
48. | Leer
49. | Drive Kit Steuergerät für iPhone® | 7.5A
49. | Gebläsemotor COMAND | 5A
50. | Steuergerät für Kameraabdeckung | 5A
51-55. | Leer
55. | Telematik-Kommunikationsmodul / KEYLESS-GO System | 5A
56. | Lenksäulenhandschaltermodul Steuergerät | 10A
57. | Spurhaltesystem: Multifunktions-Steuermodul für Sonderfahrzeuge | 30A
57. | Multifunktions-Steuermodul für Sonderfahrzeuge | 7,5A
58. | - 30A
59. | Beifahrersitz | 30A
60. | Fahrersitz | 30A
61. | Audioverstärker | 40A
62. | Getriebe 711: Steuergerät für das elektrische Lenkradschloss | 20A
63. | Kraftstoffsystem (Sicherung der Benzinpumpe) | 25A
64. | Steuergerät für das elektronische Mautsystem / Spezielles Steuergerät für das Kurzstreckenkommunikationssystem
65. | Lampe im Handschuhfach | 5A
66. | - 15A
67-69. | Leer
70. | Steckdose in der hinteren Mittelkonsole | 25A
71. | Steckdose im Gepäckraum | 25A
72. | Sicherung des Zigarettenanzünders vorne im Mercedes CLA (C117) / Steckdose im Fahrgastraum | 25A
73. | Elektrische Feststellbremse | 30A
74. | Elektrische Feststellbremse | 30A
75. | Anhänger-Erkennungssystem | 20A
76. | Anhänger-Erkennungssystem | 25A
77. | Anhänger-Erkennungssystem | 25A
78. | Steuergerät für Kofferraumdeckel/Heckklappe hinten | 40A
79. | SAM-System | 40A
80. | SAM-System | 40A
81. | Gebläsesteuerung | 40A
82. | Steuergerät für Dachbedieneinheit | 10A
83. | Steuergerät für elektronischen Zündschalter | 7,5A
86. | FM-, AM- und CL-Antennenverstärker [ZV]; ab 01.06.2016: Antennenverstärker / Kompensator für das Mobiltelefonnetz | 5A
87. | Diagnosestecker | 10A
88. | Instrumententafel | 10A
89. | Schalter für Außenbeleuchtung | 5A
90. | Intelligenter Radarsensor hinterer linker Stoßfänger, Intelligenter Radarsensor für den rechten hinteren Stoßfänger | 5A
91. | Schalter für Pedalsteuerung, Schalter für Fußraumbeleuchtung | 5A
92. | Kraftstoffanlage | 5A
93. | Elektrische Feststellbremse | 5A
94. | Steuergerät für das zusätzliche Rückhaltesystem | 7.5A
95. | Beifahrersitzbelegungserkennung und ACSR | 7,5A
96. | Heckscheibenwischermotor | 15A
97. | Elektrischer Anschluss für Mobiltelefon | 5A
98. | SAM-System | 5A
99. | Reifendrucksensor | 5A
100. | Gültig für Motor 133: Direct SELECTION INTERFACE | 5A
101. | 4MATIC: Steuergerät Allradantrieb | 10A
102. | Funksteuerempfänger für Standheizung / AMG ab 01.09.2015: Getriebemodus-Steuergerät / ab 01.06.2016: Antennenschalter für Telefon und Standheizung | 5A
103. | Steuergerät Notrufsystem, Telematik-Kommunikationsmodul, HERMES-Einheit | 5A
104. Multimedia-Anschlusseinheit | 5A
105. | Steuergerät für digitalen Tonrundfunk und Digitales Satelliten-Audio-Rundfunksystem (SDAR) | 5A
105. | Tuner | 7,5A
106. | Multifunktionskamera | 5A
107. | Digitaler TV-Tuner | 5A
108. | bis 31.05.2016: Rückfahrkamera | 5A
108. | ab 01.06.2016: Rückfahrkamera | 7,5A
109. | Anschluss für elektrisches Ladegerät | 20A
110. | Radio / COMAND | 30A
