Der Mercedes-Benz W205 ist die vierte Generation der kompakten Prestigefahrzeuge der C-Klasse des deutschen Automobilherstellers, die seit Februar 2014 produziert wird. Das Modell hatte seine Weltpremiere auf der North American International Auto Show im Januar 2014. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes C-Klasse W205 (vierte Generation; S205 Kombi, C205 Coupé und A205 Cabrio). Baujahre: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Fahrgastraum
Hier befinden sich drei Sicherungskästen, die für die Absicherung der Stromkreise des Fahrzeugs zuständig sind.

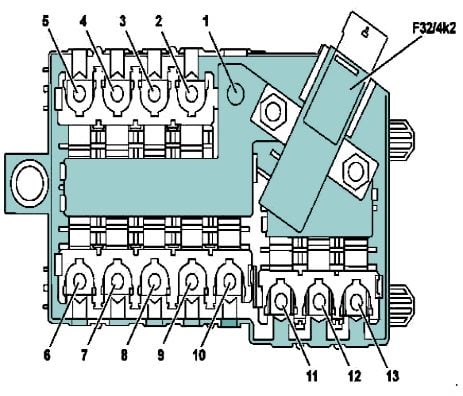

Hochstromsicherungen

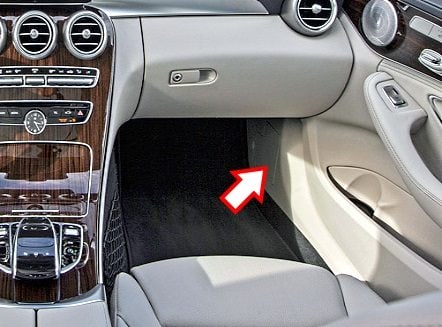

Befindet sich hinter der Verkleidung im Beifahrerfußraum.
Nr. | Beschreibung | Ampere
1. | Motorraum-Hochstromsicherungskasten
2. | Hybrid: Zusätzliches Batterierelais für ECO-Start-Stopp-Funktion | 150A
3. | Gebläsesteuerung | 40A
4. | Nicht verwendet
5. | Diesel: Elektrische Zusatzheizung | 150A
6. | Sicherungskasten an der A-Säule rechts | 80A
7. | Sicherungs- und Relaismodul im hinteren Teil des Fahrgastraums | 150A
8. | Reserve
9. | Nicht verwendet
10. | Mit Getriebe 725: Steuergerät für vollintegrierte Getriebesteuerung 60A / Hybrid mit Getriebe 724: Steuergerät für vollintegrierte Getriebesteuerung 100A
11. | Nicht verwendet
12. | Sicherungs- und Relaismodul an der Rückseite des Fahrgastraums | 40A
13. | A-Säulen-Sicherungskasten auf der rechten Seite | 50A
F32 4k2. | Ruhestromabschaltrelais

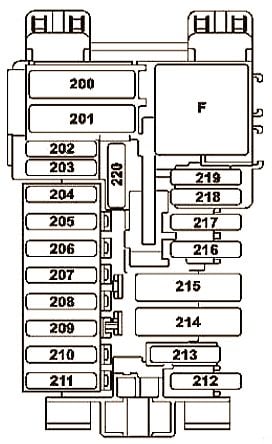

Sicherungskasten am Ende der Instrumententafel

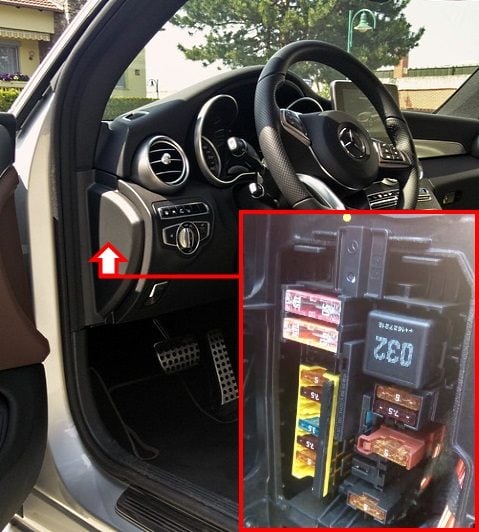

Befindet sich am linken Ende des Armaturenbretts (Fahrerseite). Um an die Sicherungen zu gelangen, entfernen Sie die Abdeckplatte, indem Sie sie mit einem Schraubendreher abhebeln.
Belegungsplan
Nr. | Beschreibung | Ampere
F. | Relaisklemme 15R
200. | Vordere Steuerzentrale SAM | 50A
201. | Vordere Steuerzentrale SAM | 40A
202. | A205: Steuergerät für EDW / Abschleppschutz / Innenraumsicherung тAlarmsirene | 5A
203. | Getriebemodelle 716: Steuergerät für elektrische Lenksäulenverriegelung | 20A
204. | Diagnosestecker | 5A
205. | Steuergerät für elektronischen Zündschalter | 7,5A
206. | Analoguhr | 5A
207. | HVAC-Steuergerät | 15A
208. | Kombiinstrument | 7,5A
209. | Bedienfeld für die Klimaanlage | 5A
210. | Signale vom Steuergerät für das elektronische Lenksäulenmodul | 5A
211. | AMG: Signale vom Steuergerät für die elektronische Stabilitätskontrolle ESP | 25A
212. | Antennenschalter für Telefon und Standheizung | 5A
213. | Signale vom Steuergerät des elektronischen Stabilitätskontrollsystems ESP | 5A
214. | AMG: Steuergerät elektrische Parkbremse | 30A
215. | Nicht verwendet
216. | Handschuhfach-Beleuchtung | 7,5A
217. | Japan: Steuergerät für Mautdatenübertragung im DSRC | 5A
218. | Steuergerät für zusätzliches Rückhaltesystem | 7.5A
219. | Steuergerät für das Weight Sensing System | 5A
220. | Nicht verwendet

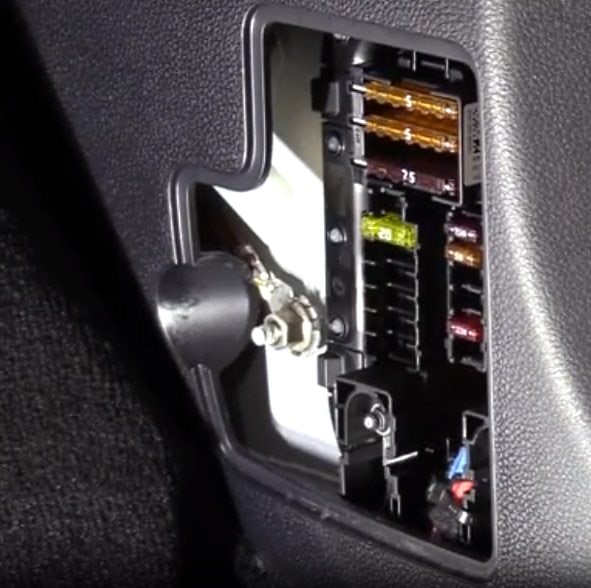

An der Säule unter dem Armaturenbrett

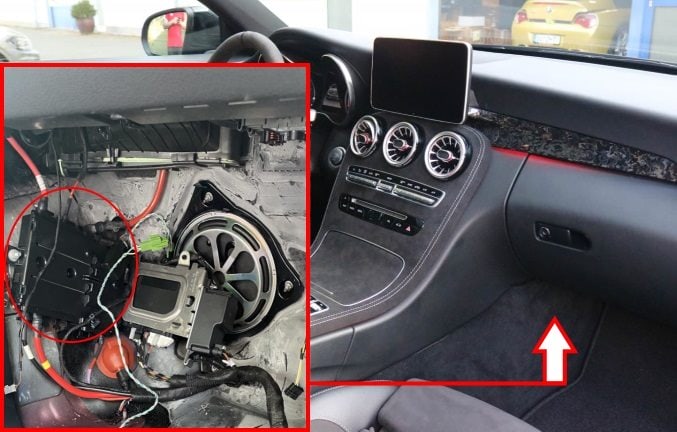

Befindet sich auf der Beifahrerseite zwischen Armaturenbrett und Tür. Entfernen Sie die Inspektionsabdeckung, um Zugang zu erhalten.
Das Foto ist ein Beispiel.

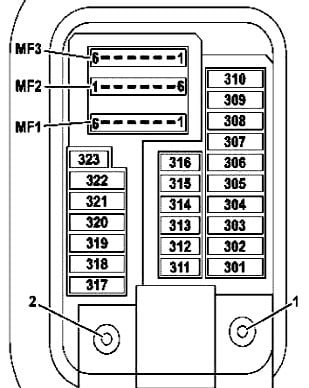

Belegungsplan
Nr. | Beschreibung | Ampere
MF1/1. | Audio-Display / COMAND, Audio-Lüftermotor (COMAND APS) | 7,5A
MF1/2. | Multifunktionskamera | 7,5A
MF1/3. | W205, S205, V205: Deckenbedienteil der Zentrale / Regen- und Lichtsensor mit Zusatzfunktionen | 7,5A
MF1/4. | Steuergerät Sitzheizung vorne (ab 01.06.2015), Steuergerät Sitzheizung Fahrer (bis 31.05.2015) / Steuergerät Fahrersitz | 7,5A
MF1/5. | Steuergerät Beifahrersitzheizung (bis 31.05.2015), Steuergerät Beifahrersitzheizung, Steuergerät Vordersitzheizung (ab 01.06.2015) | 7.5A
MF1/6. | Signale vom Steuergerät des elektronischen Lenksäulenmoduls | 7.5A
MF2/1. | Umkehrbarer Gurtstraffer vorne links | 5A
MF2/2. | Touchpanel (Radio Audio 20 oder COMAND APS), Bedienfeld Audio/COMAND | 5A
MF2/3. | Umkehrbarer Gurtstraffer vorne rechts | 5A
MF2/4. | Projektionsdisplay | 5A
MF2/5. | Multimedia-Anschlussmodul | 5A
MF2/6. | Hybrid: Elektrischer Klimakompressor | 5A
MF3/1. | Rücklesedraht für Klemme 30g des SAM-Steuergeräts vorne | 5A
MF3/2. | Steuergerät für Radarsensor | 5A
MF3/3. | Reserve
MF3/4. | Tasten am Armaturenbrett auf der Fahrerseite | 5A
MF3/5. | Bedienfeld der Klimaanlage im hinteren Teil des Fahrgastraums | 5A
MF3/6. | Steuergerät des Reifendruckkontrollsystems | 5A
301. | Hybrid: Pyro-Sicherung (F63) zur Abschaltung des Hochspannungsnetzes | 5A
302. | Steuergerät der rechten Vordertür | 30A
303. | A205, C205: Steuergerät für die hinteren Fahrgastraumsysteme / W205, S205, V205: Steuergerät linke Hintertür | 30A
304. | Getriebe 722: Automatikgetriebe-Servomodul für DIRECT SELECT-System | 20A
305. | Steuergerät Vordersitzheizung (ab 01.06.2015), Steuergerät Fahrersitzheizung (bis 31.05.2015), Steuergerät Fahrersitz | 30A
306. | Steuergerät Beifahrersitz / bis 31.05.2015: Steuergerät Beifahrersitzheizung / ab 01.06.2015: Steuergerät Vordersitzheizung | 30A
307. | AMG: Steuergerät Aktives Motorlager | 5A
308. | USA: Elektrische Steckverbindung für Elektric-Brake-Control-Funktion | 30a
309. | Notrufsystem-Steuergerät 10A / Telekommunikationsdienste Kommunikationsmodul, HERMES-Steuergerät 5A
310. | AMG: Steuergerät für aktive Motorlagerung | 20A
311. | Elektronisches Steuergerät für Zusatzlüfter im hinteren Fahrgastraum | 10A
312. | Deckensteuergerät | 10A
313. | Hybrid: Steuergerät Leistungselektronik | 10A
314. | AMG: Elektronisches Differenzialsteuergerät | 5A
315. | Diesel: CDI-Steuergerät / Benziner: ME-Steuergerät / Getriebe-Steuergerät | 5A
316. | Steuergerät für das zusätzliche Rückhaltesystem | 7.5A
317. | Schiebedach-Steuergerät (Panoramadach mit Schiebedach) | 30A
318. | Steuergerät für autonome Heizung | 20A
319. | Hybrid: Elektrisches Hochvolt-Heizsystem | 5A
320. | Steuergerät Adaptives Dämpfungssystem, AIRMATIC-Steuergerät | 25A
321. | Japan: Mautdatenübertragungssteuergerät im DSRC-Standard | 5A
322. | Hauptgerät | 20A
323. | Steuergerät Parkassistent | 5A
Im Kofferraum

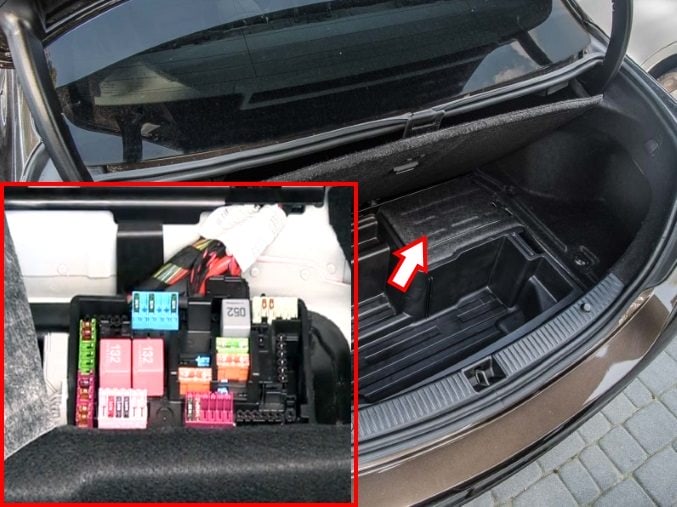

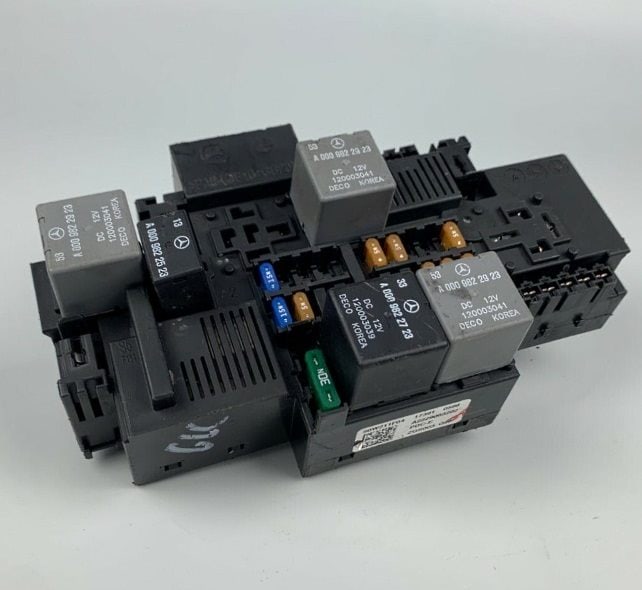

Der Sicherungskasten befindet sich hinter der Bodenverkleidung.
Belegungsplan

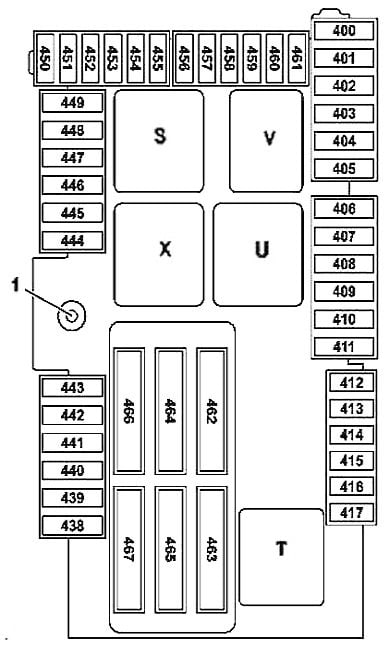

Typ 1

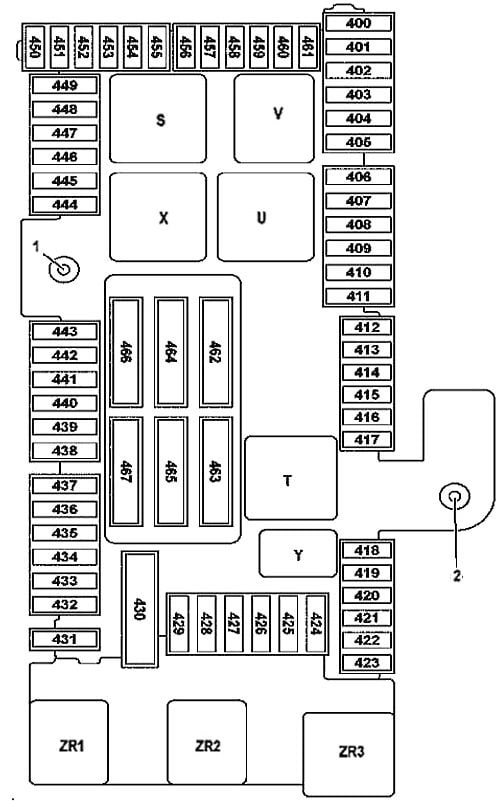

Typ 2
Nr. | Ampere | Beschreibung
S. | Relais für Kabinenterminal Nr. 15
T. | Relais für Heckscheibenheizung
U. | Relais für Getränkehalter und Steckdosen in der zweiten Sitzreihe
B. | AdBlue®-System
X. | Relais für Kühlbox und Steckdosen 1.
Y. | Relaissockel wird nicht verwendet
ZR1. | Modelle mit 626 Motor: Kraftstofffilterheizung
ZR2. | Relaissockel nicht belegt
ZR3. | Relaissockel nicht belegt
400. | 25A | AdBlue®-Anlage
401. | 15A | AdBlue®-Anlage
402. | 20A | AdBlue®-Anlage
403. | 30A | bis 30.11.2015 Schalter für Beifahrersitzverstellung / 25A | Ab 01.12.2015: Schalter zur Einstellung der Beifahrersitzposition
404. | 30A | Bis 30.11.2015: Schalter für die Positionseinstellung des Fahrersitzes / 25A Ab 01.12.2015: Schalter für die Positionseinstellung des Fahrersitzes
405. | Reserve
406. | 30A | Türsteuergerät vorne links
407. | Reserve
408. | 30A | A205, C205: Steuergerät für die hinteren Fahrgastraumsysteme / W205, S205, V205: Steuergerät rechte Hintertür
409. | Reserve
410. | 15A | Empfänger für die Funkfernbedienung der Standheizung
411. | 30A | Rückwärtsspanner für Sicherheitsgurt vorne links
412. | 7.5A | Hybrid: Steuergerät für Batteriemanagementsystem
413. | 5A | Steuergerät für den Kofferraumdeckelantrieb
414. | 5A | Tuner-Modul (TV-Tuner, Digitalradio (DAB) oder SIRIUS-Satellitenradio)
415. | 5A | Luftduftsystem-Generator, Steuergerät Kameradeckel
416. | 7.5A | Mobiltelefon-Kontaktplatine, Mobiltelefon-Antennenverstärker / Kompensator
417. | 5A | Rückfahrkamera, Steuergerät für 360°-Rückfahrkamera
418. | 5A | Steuergerät AIRSCARF-System, Steuergerät Rücksitzheizung
419. | 5A | Einstellung der Lendenwirbelstütze des Beifahrersitzes
420. | 5A | Verstellung der Lendenwirbelstütze des Fahrersitzes
421. | Reserve
422. | Reserve
423. | 5A | Steuergerät für den Lautsprecherverstärker
424. | 15A | Motor 276 Modelle: Motorsound-Steuergerät
425-430. | Reserve
431. | 25A | Multifunktionssteuergerät für Sonderfahrzeug
432. | 25A | Multifunktionssteuergerät für Sonderfahrzeuge
433. | 15A | Anhängererkennungssystem
434. | 15A | Steuergerät für Anhängererkennung / 30A | AMG: Steuergerät elektrische Parkbremse
435. | 25A | Anhängererkennungsanlage / AMG: Elektronisches Differenzialsteuergerät
436. | 15A | Anhängererkennungsanlage
437. | 25A | Anhängererkennungsanlage
438. | 30A | AC/DC-Wandler-Steuergerät
439. | 5A | Taxameter, Taxameter im Innenrückspiegel / 25A | A205: Steuergerät für Systeme im Fond des Fahrgastraums
440. | 30A | AIRSCARF-System, Steuergerät für Rücksitzheizung
441. | 30A | Steuergerät für AIRSCARF-System
442. | 25A | Kraftstoffpumpensteuergerät (Benzinpumpensicherung Mercedes C-Klasse W205)
443. | 30A | Rückwärtsspanner für Sicherheitsgurt vorne rechts
444. | 15A | Steckverbindung Tablet PC elektrisch
445. | 15A | S205: Steckdose im Kofferraum
446. | 15A | 12-V-Steckdose mit beleuchtetem Aschenbecher vorn (Sicherung Mercedes 205 Zigarettenanzünder)
447. | 15A | 12-V-Steckdose im hinteren Teil des Fahrgastraums auf der rechten Seite (Mittelkonsole)
448. | 10A | Getriebe 722, 725: Parksperrenkondensator
449. | 5A | AMG: Steuergerät elektrische Parkbremse / Motormodelle 626: Kraftstofffilterelement mit integrierter Heizung
450. | 5A | SAM-Steuergerät hinten
451. | 5A | AdBlue®-System, Kraftstoffpumpen-Steuergerät
452. | 5A | Radarsensoren im hinteren Stoßfänger: außen rechts und links, in der Mitte
453. | 5A | Steuermodul COLLISION PREVENTION ASSIST, Radarsensoren im vorderen Stoßfänger: rechts, links, mittig.
454. | 7.5A | Getriebe 722: Steuermodul für vollintegrierte automatische Getriebesteuerung / 5A Fahrschulpaket: Pedalsteuerungssensor, Fußraumlichtschalter; Typ 253: AdBlue®-Steuergerät
455. | 5A | AC/DC-Wandler-Steuergerät
456. | 5A | DISTRONIC-Elektrosteuergerät, Frontradarsensor
457. | 5A | Hybrid: Batteriemanagementsystem, Leistungselektronik-Steuermodul; AMG: Aktives Motorlager-Steuermodul, Elektronisches Differenzial-Steuermodul.
458. | 5A | Modul für schlüsselloses Öffnen der Heckklappe unter dem hinteren Stoßfänger
459. | 5A | AMG: AMG Fahrwerkssteuergerät / Hybrid: Ladegerät
460. | 10A | Steuergerät für das kEyLESS-GO System
461. | 5A | Antennenverstärker FM 1, AM und KEYLESS-GO System
462. | 40A | Steuergerät für den Verstärker des Lautsprechersystems
463. | 30A | A205, C205: Elektrische Steckverbindung für Verdeck/Innenraum / W205, S205, V205: Heckscheibenheizung (R1) über Heckscheiben-Entstörkondensator
464. | 40A | Steuergerät für Kippantrieb der Gepäckraumklappe
Steuergerät Heckklappenstellantrieb
465. | 40A | SAM-Einheit hinten
466. | 40A | SAM-Einheit hinten
467. | 40A | A205: Steuergerät für die hinteren Fahrgastraumsysteme; Modelle mit Motor 626: Kraftstofffilter-Filterelement mit integrierter Heizung
Im Motorraum
Hier befinden sich zwei Einheiten, die für den Schutz der elektrischen Schaltkreise des Fahrzeugs zuständig sind.
Hochstromsicherungskasten

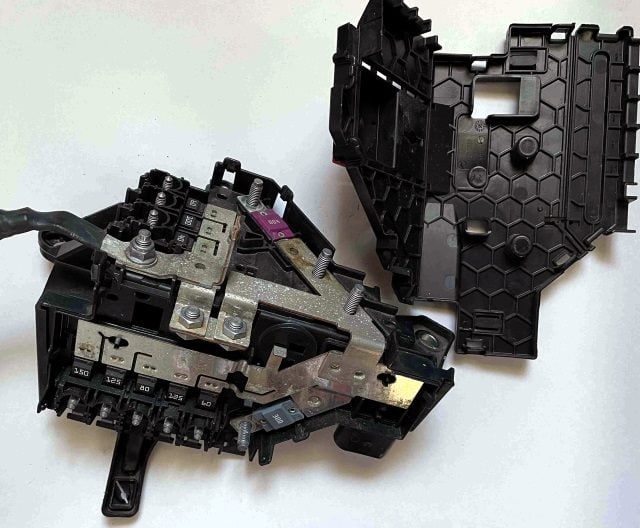

Befindet sich neben der Batterie.
Foto - Beispiel für die Ausführung.
Belegungsplan

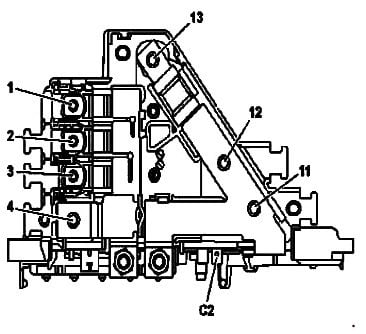

Typ 1

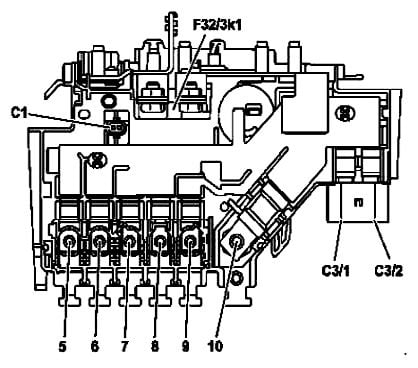

Typ 2
Nr. | Beschreibung | Ampere
C1. | Hybrid: Auslöserelais
C2. | Hybrid: Klemme 31
C3/1. | Signale vom elektronischen Stabilitätskontrollgerät ESP | 40A
C3/2. | Signale vom ESP Elektronisches Stabilitätskontrollgerät | 60A
F032 3k1. | Trennungsrelais
1. | Reserve
2. | Diesel: Glühkerzenendstufenmodul | 100A
3. | Motor-Sicherungs- und Relaismodul | 60A
4. | Anschluss für Bordbatterie
5. | Motor-Sicherungs- und Relaiskasten | 150A
6. | Sicherungs- und Relaiskasten, links | 125A
7. | Gebläsemotor | 80A
8. | Servolenkung | 125A
9. | Motor des Kühlgebläses (1000 W) | 150A
10. | Hochstromsicherungskasten im Fahrgastraum | 200A
11. | Nicht verwendet
12. | US: Steuergerät für Katalysatorheizung / Hybrid: Leistungselektronik-Steuergerät
13. | Lichtmaschine | 400A

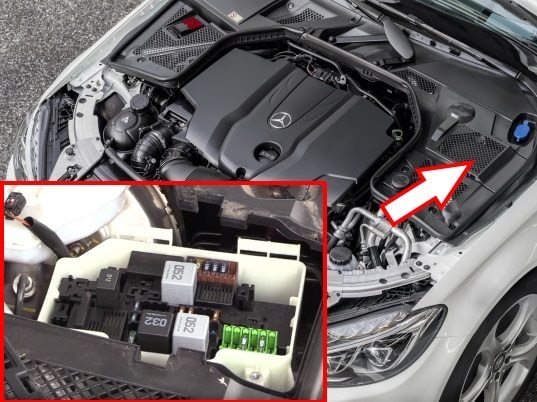

Sicherungskasten
Er befindet sich auf der linken Seite. Um Zugang zu erhalten, müssen Sie die Verkleidung entfernen und die Befestigungsschrauben der Schutzabdeckung abschrauben.
Foto - Beispiel.

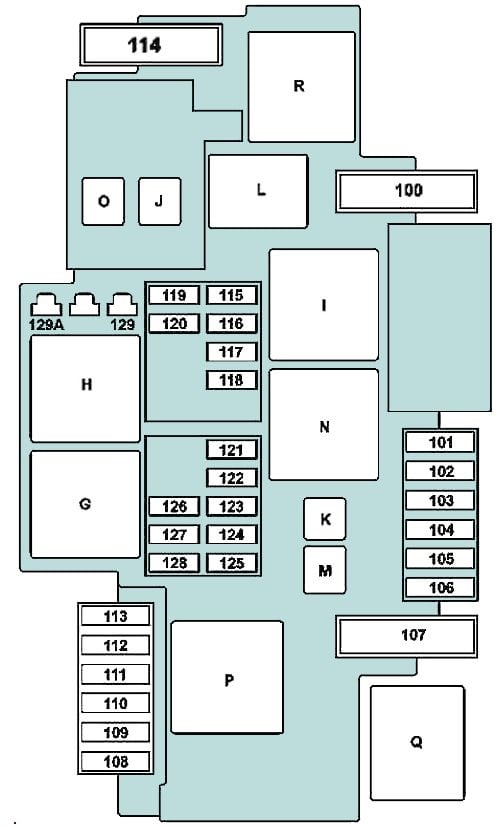

Belegungsplan
Nr. | Ampere | Beschreibung
G. | Relais, Klemme 15, Motorraum
H. | Anlasserrelais, Klemme 50
I. | Hybrid: Vakuumpumpenrelais (+)
J. | CPC-Relais
K. | Getriebe 722.9 (außer 722.930): Ölpumpenrelais
L. | Hupenrelais
M. | Wischerblattheizungsrelais
N. | Relais für Klemme 87M
O. | Hybrid: Anlasserrelais, Klemme 15
P. | Motor 274.9: Relais für Kühlsystempumpe
Q. | Hybrid: Unterdruckpumpenrelais (-)
R. | AIRMATIC-System-Relais
100. | 40A | Hybrid: Vakuumpumpe
101. | 15A | Neben AMG: Kabelendverschluss Klemme 87/2 / 20A AMG: Kabelendverschluss Klemme 87/2
102. | 20A | Neben AMG: Aderendhülse Klemme 87/1 / 25A AMG: Aderendhülsen-Klemme 87/1
103. | 15A | Neben AMG: Kabelendhülse Klemme 87/4 / 20A AMG: Kabelendverschlussklemme 87/4
104. | 15A | Neben AMG: Aderendhülsen-Klemme 87/3 / 20A AMG: Aderendhülsen-Klemme 87/3
105. | 15A | Getriebe 722.9 (außer 722.930): Getriebe-Hilfsölpumpen-Steuergerät
106. | Reserve
107. | 60A | Motor 274.9: Elektrische Kühlpumpe
108. | 20A | High Performance LED- oder LED-Scheinwerfer: Scheinwerfer vorne rechts, Scheinwerfer vorne links. / Statische LED-Scheinwerfer: Scheinwerfereinheit vorne rechts
109. | 30A | Elektrischer Wischermotor
110. | 20A | Statische LED-Scheinwerfer: Scheinwerfereinheit vorne links / LED-Hochleistungsscheinwerfer oder dynamische LED-Scheinwerfer: Scheinwerfer vorne links, Scheinwerfer vorne rechts.
111. | 30A | Anlasser
112. | 15A | Hybrid: Gaspedalstellungssensor
113. | Reserve
114. | 40A | AIRMATIC-Kompressor
115. | 15A | Hupe
116. | Reserve
117. | Reserve
118. | 5A | Hybrid: Signale vom Steuergerät des Elektronischen Stabilitätsprogramms (ESP)
119. | 15A | Kabelendverschluss Klemme 87 C2
120. | 5A | Andere als AMG: Kabelendverschluss von Klemme 87 C1 / 15A AMG: Kabelseitige Ankopplung von Klemme 87 C1
121. | 5A | Signale vom Steuergerät für das Elektronische Stabilitätsprogramm (ESP)
122. | 5A | CPC-Relais
123. | Reserve
124. | Reserve
125. | 5A | SAM-Frontgerät
126. | 5A | Benzin: ME-Steuergerät / Diesel: CDI-Steuergerät / Alle: Getriebesteuergerät
127. | 5A | Hybrid: Spannungsabfallbegrenzer
128. | 5A | Scheinwerfereinheit vorne links und Außenlichtschalter
129. | 30A | Hybrid: Anlasserrelais (Klemme 50)
129A. | 30A | Hybrid: Anlasserrelais (Klemme 50)
Videoanleitung für den Zugang.
