Die Weltpremiere der dritten Generation der Mercedes-Benz C-Klasse fand im Januar 2007 in Stuttgart statt. Die neue Limousine W204 sieht ästhetisch perfekter aus und hat eine verbesserte Aerodynamik. Der große Kühlergrill, die komplett veränderte Optik und der vordere Stoßfänger mit einem großen Lufteinlass sorgen für einen Hauch von Aggressivität. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes C-Klasse W204 (dritte Generation; C180, C230, C280, C350, C63 AMG). Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Kofferraum

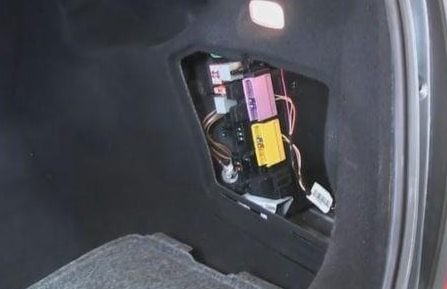

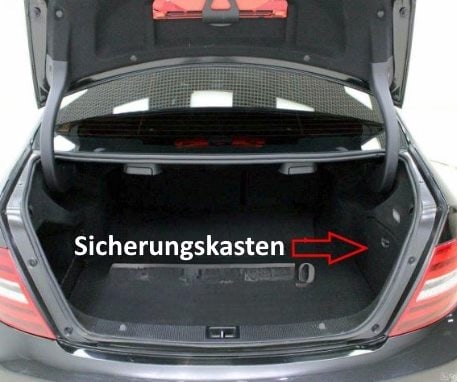

Lage des Geräts (Limousine).

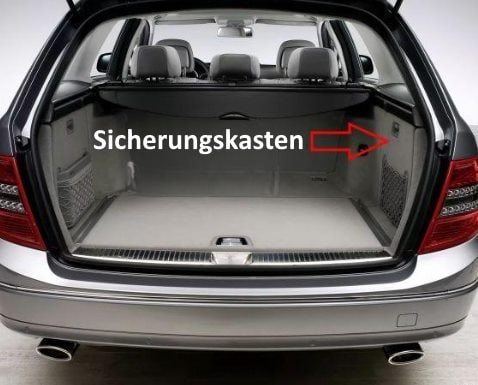

Lage des Geräts (Kombi).
Beispiel für den Zugang.

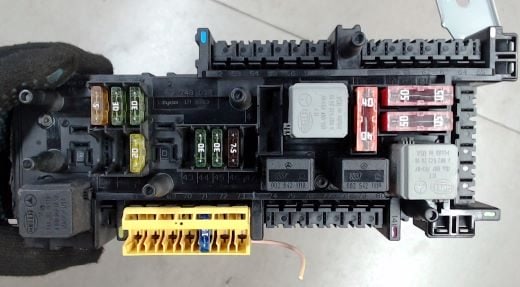

Gesamtansicht.

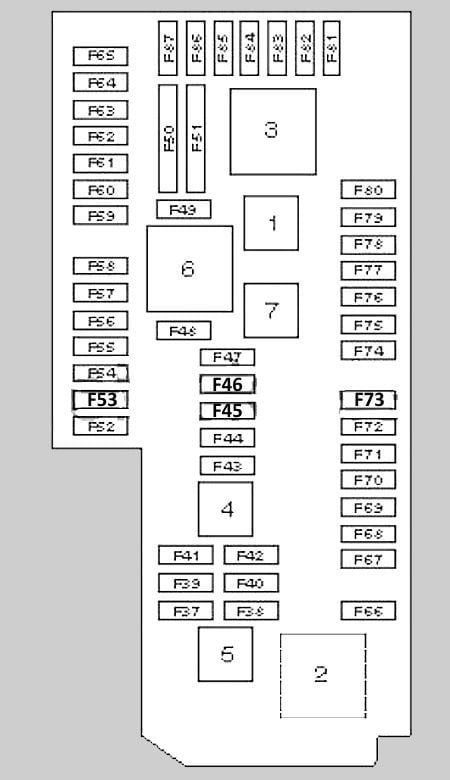

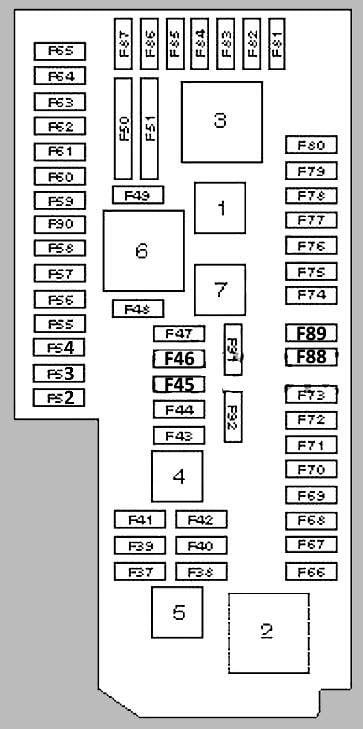

Belegungsplan
Modelle bis Juni 2009
Nr. Beschreibung | Ampere
F37. SRS-System | 7,5A
F38. - 15A
F39. Elektrisches Steuergerät Heckklappe links | 30A
F41. Elektrisches Steuergerät Heckklappe rechts | 30A
F42. 20A
F44. Multifunktionsschalter am Sitz (vorne rechts) | 30A
F45. Multifunktionsschalter am Sitz (vorne links) | 30A
F46. 7,5A
F49. Heckscheibenheizung | 40A
F50. 50A
F51. 50A
F53. Anhänger-Elektrosteuergerät | 30A
F54. Anhänger-Elektrosteuergerät
F56. Anhänger-Elektrosteuergerät | 15A
F57. Anhänger-Elektrosteuergerät | 20A
F58. Anhänger-Elektrosteuergerät | 30A
F59. Steuergerät für Parksystem | 7.5A
F61. Steuergerät für den Öffnungs-/Schließvorgang der Hintertür | 40A
F67. Verstärker der Audioanlage | 40A
F70. Steuergerät für das Reifendruckkontrollsystem | 5A
F71. Zigarettenanzünder-Sicherung w204 - C180, C230, C280, C350, C63 AMG. | 15A
F72. 15A
F74. Steuergerät für Zentralverriegelung und Motorstart-Fernbedienung | 15A
F76. Stromanschluss für Sonderausstattungen | 15A
F79. Steuergerät für Parksystem | 7.5A
F81. Steuergerät für Audiosystemschnittstelle | 7.5A
F83. Notrufsystem | 7.5A
F84. Audioanlage
F87. Notrufsystem | 7.5A
3. Heckscheibenheizungsrelais
6. Relais für elektrische Sitze
Modelle nach Juni 2009
Nr. Sicherungsbelegung | Ampere
F37. SRS | 5A
F38. 15A
F39. Elektrisches Steuergerät der linken Heckklappe | 30A
F41. Elektrisches Steuergerät Heckklappe rechts | 30A
F42. Kraftstoffmodul (Benzinpumpe) | 20A
F43. 7,5A
F44. Multifunktionsschalter am Sitz (vorne rechts) | 30A
F45. Multifunktionsschalter am Sitz (vorne links) | 30A
F46. 7,5A
F49. Heckscheibenheizung | 40A
F50. SRS-System | 50A
F51. SRS-System | 50A
F53. Anhänger-Elektrosteuergerät | 30A
F54. Anhänger-Bordnetzsteuergerät
F56. Anhänger-Bordnetzsteuergerät | 15A
F57. Anhänger-Bordnetzsteuergerät | 20A
F58. Anhänger-Bordnetzsteuergerät | 20A
F59. Parktronic | 5A
F60. Luftpumpe Sitzverstellung | 7,5A
F61. Steuergerät zum Öffnen/Schließen der Hecktür | 40A
F62. 30A
F63. 30A
F65. Steuergerät für die Federung | 15A
F67. Verstärker der Audioanlage | 30A
F70. Steuergerät Reifendruckkontrollsystem | 5A
F71. Zigarettenanzünder-Sicherung w204 - C180, C230, C280, C350, C63 AMG. | 15A
F72. 15A
F73. 7,5A
F74. Steuergerät für Fernsteuerung der Zentralverriegelung und Motorstart | 15A
F75. Steuergerät für Standheizung | 20A
F76. Stromanschluss für Zusatzgeräte | 15A
F81. Steuergerät für Audiosystemschnittstelle | 7,5A
F82. Telefon | 5A
F83. Notrufsystem | 7,5A
F84. 7,5A
F87. Notrufsystem | 7,5A
F89. 20A
F91. ^06/10: Nicht in Gebrauch
3. Heckscheibenheizungsrelais
6. Relais für elektrische Sitze
Im Innenraum

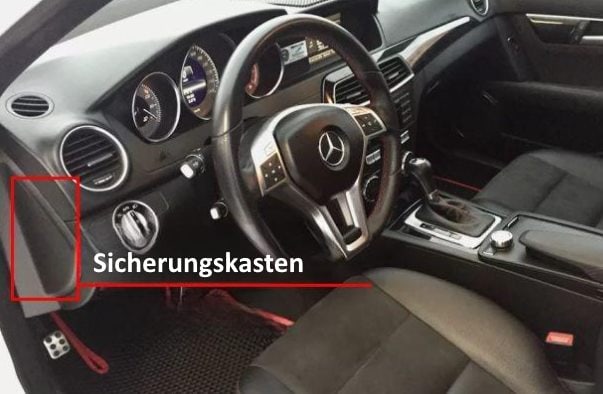

Der Sicherungskasten befindet sich auf der Fahrerseite am Ende der Instrumententafel hinter der Schutzabdeckung.

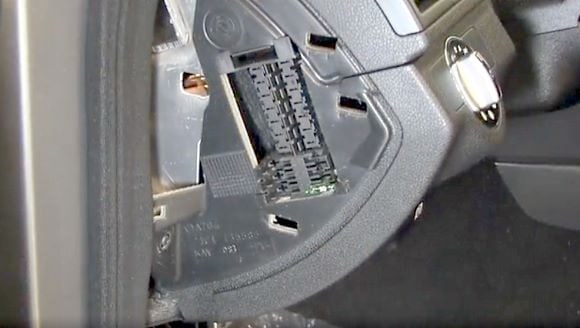

Beispiel für den Zugang.

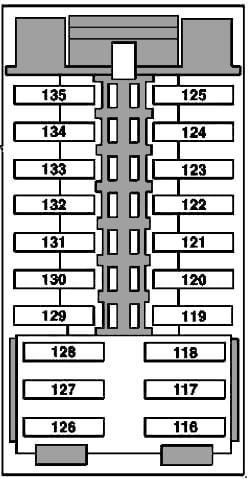

Belegungsplan
Nr. Ampere | Sicherungsbelegung
116. 30A | Steuergerät Fahrersitz (bis 31.05.09)
117. 15A | Steuergerät adaptives Dämpfungssystem (bis 31.05.09)
118. Reserve
119. 7.5A | Gebläsemotor hinterer Fahrgastraum (bis 31.05.09) / AMG Performance Media Steuergerät (bis zum 1.6.12)
120-122. Reserve
123 10A | Steuergerät für elektronisches Lenksäulenmodul
124-125. Reserve
126 30A | Steuergerät Beifahrersitz (bis 31.05.09)
127-128. Reserve
129 20A | Relais Elektromotor Ölkühlergebläse (Motor 156; bis 31.05.09)
130-135. Reserve.
Im Motorraum

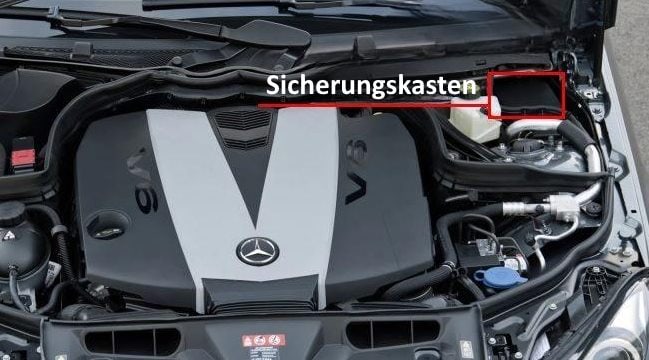

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums. Oben.
Gesamtansicht.

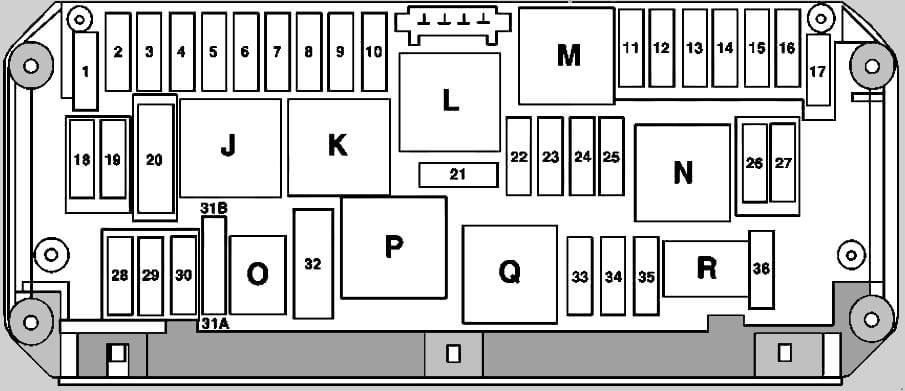

Belegungsplan
Nr. | Ampere | Beschreibung
J. Klemme 15
K. Klemme 15R
L. Reserve
M. Klemme 50, Anlasser
N. Klemme 87, Motor
O. Hupe
P. Katalysatorentlüftung
Q. Ölkühlerlüfter
R. Klemme 87, Fahrwerk
1. 25A | Elektronisches Stabilitätskontrollsystem ESP
2. 30A | Tür vorne links
3. 30A | Modul Vordertür rechts (bis 31.3.10)
4. 7,5A | Sicherung Benzinpumpe (Benzinmotoren), Linkes Benzinpumpenmodul (Motor 156), Rechtes Kraftstoffpumpenmodul (Motor 156), Kondenswasserfühler im Kraftstofffilter mit Heizelement (Motoren 642, 651), Steuergerät Kondensatsensor Kraftstofffilter mit Heizelement (Motoren 651 (bis 31.5.10), 646) / 20A | Scheinwerfermodul (ab 1.3.2011)
5. 7,5A | SAM-Einheit mit Sicherungs- und Relaismodul im hinteren Teil des Fahrgastraums, Kühlmittelkreislaufrelais Hinterachsgetriebe (Motor 156 ab 1.7.11), Schalter Außenbeleuchtung (ab 1.12.2009)
6. 10A | CDI-Einheit (Dieselmotoren), ME-Einheit (Benzinmotoren)
7. 20A | Anlasser
8. 7.5A | Beifahrer-Rückhaltesystem-Modul
9. 15A | Steckdose im Handschuhfach
10. 30A | Elektrischer Scheibenwischermotor
11. 7.5A | Audiosystemanzeige/COMAND, Bedienfeld Audio/COMAND, Halterung für Navigationsmodul
12. 7.5A | Bedienfeld der Klimaautomatik, Oberes Bedienfeld
13. 7.5A | Steuergerät Lenksäulenelektronikmodul, Multifunktionskamera (ab 1.3.2011)
14. 7.5A | Steuergerät für die elektronische Stabilitätskontrolle ESP
15. 7.5A | Beifahrerrückhaltesystem, passive Sicherheitssysteme
16. 5A | Diagnosesteckdose (bis 31.5.2009), Steckverbindung für Mobiltelefon (bis 2008), Elektronisches Wählhebelmodul (Getriebe 722)
17. 30A | Panoramadach-Steuermodul mit Schiebedach, Dachbedieneinheit
18. 7.5A | Schalter für Außenbeleuchtung (bis 2008), obere Steuerzentrale (ab 1.3.2011), Enddose für die Plusleitung des LIN-Datenbusses der Armaturenbrett-Klimaanlage (bis 28.2.2011), Elektrischer Stecker für Fahrzeuginnenraum und Kabelbaum für Schlussleuchte
19. 20A | Elektrische Lenkradschlosseinheit, Elektronische Zündschloßeinheit
20. 40A | Elektronisches Stabilitätskontrollsystem ESP
21. 7.5A | Bremssignalgeber, Schalter für Handschuhfachbeleuchtung, AKSE Sitz- und Beifahrersitzbelegungserkennung, Elektrische Sicherung für das elektronische Mautsystem (Japan)
22. 15A | Gebläsemotor Verbrennungsmotor und Klimaanlage mit integrierter Regelung, Elektrische Steckverbindung des Innenraum- und Motorkabelbaums., M2e (Motor 271; Südkorea), (Motor 272; USA) 87 M2e-Klemme 87 elektrischer Schaltkreis Kabelschuh, ME-Steuergerät (Motor 271; Südkorea), Regenerationsschaltventil (Motor 271; Südkorea), (Motor 272; USA), CDI-Steuergerät (Motoren 642, 646), Heizelement im Kurbelgehäuseentlüftungskanal (Motor 642), Kabelschuh der Stromkreisklemme 87 (Motor 646)
23. 20A | Elektrische Steckverbindung des Innenraum- und Motorenkabelbaums., SAM-Steuergerät mit Sicherungs- und Relaismodul im hinteren Teil des Fahrgastraumes (Dieselmotoren), CDI-Steuergerät (Dieselmotoren bis 2008), Kabelschuh für Stromkreis Klemme 87 (Dieselmotoren bis 2008), Kabelschuh für Stromkreis M1e Klemme 87 (Motor 271 vor 2008), Kabelschuh für den Stromkreis der Klemme 87 M1i (Motor 272 bis 2008).
24. 15A | Elektrischer Steckverbinder für den Kabelbaum Innenraum und Motor., Kühlerjalousieaktuator (Motor 642), CDI-Steuergerät (Motor 646), Kabelschuh für Stromkreisklemme 87 M1i (Motor 272 bis 2008), Kabelschuh für Stromkreis Klemme 87 (Dieselmotoren bis 2008)
25. 15A | Steuergerät ME (Motoren 156, 271, 272, 274, 276), Lambdasonde vor Katalysator (Motor 651), Steuergerät Abgasgeräuschgenerator (Motor 651)
26. 20A | Audio-Modul, Audiomodul mit Auto-Pilot-System, COMAND-Baustein
27. 7.5A | Elektronische Zündschlosseinheit, Elektronisches Lenkschloss (bis 2008), BCDI (Dieselmotoren), ME (Benzinmotoren)
28. 7.5A | Kombiinstrument
29. 10A | Scheinwerfereinheit vorne rechts
30. 10A | Scheinwerfereinheit vorne links, Elektrischer Anschluss für den Innenraum- und Motorkabelbaum (Motor 642)
31A. 15A | Linke Hupe und Rechte Hupe
31B. 15A | Linke Hupe und Rechte Hupe
32. 40A | Elektrische Luftpumpe (Motoren 156, 271, 272)
33. 10A | Steuergerät für das elektronische Steuerungssystem des Automatikgetriebes (Getriebe 722.6) oder Steuergerät für vollintegrierte Automatikgetriebesteuerung (Getriebe 722.9)
34. 7.5A | Benzinpumpensteuergerät (Motoren 274, 276), (Motoren 271, 272, 651 ab 1.6.09), (Motor 642 ab 1.12.09)
35. 5A | Elektronisches Stabilitätsprogramm ESP (ab 2009)
36. 7.5A | Elektromodul DISTRONIC / Elektrohydraulische Servolenkung (ab 2009)
