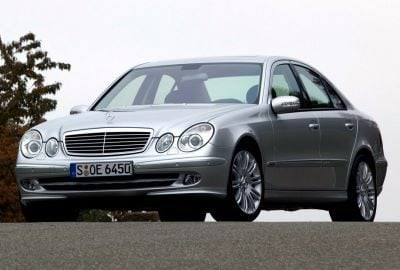

Der Mercedes-Benz W211 ist die dritte Generation der E-Klasse, die im Jahr 2002 auf den Markt kam. Sie ersetzte den W210 und war in zwei Karosserievarianten erhältlich: Limousine und Kombi. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes E-Klasse W211 (dritte Generation; Bezeichnung E230). Baujahre: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Im Motorraum befindet sich ein Sicherungskasten auf der rechten Seite. Er ist in der obigen Abbildung mit einem roten Quadrat eingekreist.
Gesamtansicht.

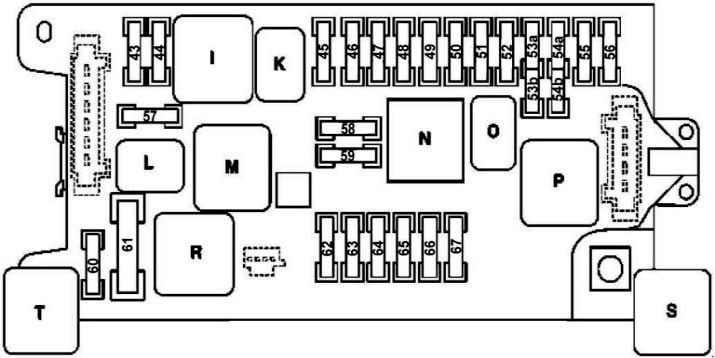

Belegungsplan
Nr. | Beschreibung | Ampere
I. | Motormanagementsystem
K. | Hauptzündkreise 1
L. | Anlasser
M. | Getriebepumpe - (sequentielles Getriebe)
N. | Hauptzündkreise 2
O. | Hupe
P. | Hauptstromkreise der Zündung 3
R. | Luftpumpenrelais/Ölkühlergebläsemotorrelais
S. | Kompressor der aktiven Federung
T. | Leer
F53a. | Hupenrelais | 15A
F53b. | Hupenrelais | 15A
F54a. | Zigarettenanzünder, Lasttrennungsrelais (^31/05/06) | 15A
F54b. | Sicherung für Zigarettenanzünder, Lasttrennrelais (^31/05/06) | 15A
F43. | Motormanagementsystem, Multifunktionssteuergerät 2 | 15A
F44. | Elektronisches Motorsteuerungsmodul (ECM) (271, 272, 273, 646, 647, 648), LPG-Einspritzdüsen (271,01/06/05/05^) | 15A
F45. | Steuergerät für aktives Federungssystem (Hinterachse), Getriebewahlschalter (^31/05/06/06) | 7,5A
F46. | Elektronisches Getriebesteuergerät (Automatikgetriebe, sequentielles Automatikgetriebe) | 7,5A
F47. | ABS-Elektronikeinheit | 20A
F48. | Elektronisches Steuergerät SRS, Sicherheitsgurtstraffer (01/06/05^) | 7,5A
F49. | Steuergerät SRS, Sitzbelegungssensor, Kopfstützenrelais (01/06/05^) | 7,5A
F50. | Telefon | 5A
F51. | Leer
F52. | Gebläsemotor (01/06/06^), Kombiinstrument, Kofferraumbeleuchtung, Steuergerät für Scheinwerferkorrektor (Xenon-Scheinwerfermodelle), Lichtschalter | 7.5A
F55. | Telefon | 7,5A
F56. | Scheibenwischermotor | 40A
F57. | Diesel: Elektronisches Motorsteuergerät | 25A
F58. | Zündspulen - (112, 113, 156 Motoren) | 15A
F59. | Anlasserrelais (^31/05/06) | 15A
F60. | Gebläsemotor des Motorölkühlers - (E55, E63) | 10A
F61. | Abluftpumpe - (112, 113, 642.920 Motoren - außer E55) | 40A
F62. | Nicht verwendet
F63. | Nicht verwendet
F64. | Lichtschalter, Kombiinstrument, elektronisches Steuergerät der Klimaanlage, elektrisches Steuergerät der Lenksäule (^31/05/06) | 7,5A
F65. | Steuergerät für elektromagnetischen Zündschalter, Steuergerät für Lenksäulenverriegelung | 20A
F66. | Scheinwerfer | 7,5A
F67. | Bremslichtschalter (Bremspedalstellungssensor) | 5A / 10A
Im Innenraum des Fahrzeugs
Hier gibt es zwei Einheiten, die für den Schutz der Stromkreise des Fahrzeugs zuständig sind.
Sicherungskasten Nr. 1

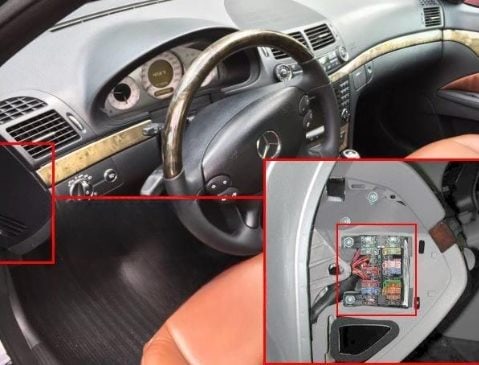

Der Hauptverteilerblock befindet sich auf der Fahrerseite hinter dem Armaturenbrett.

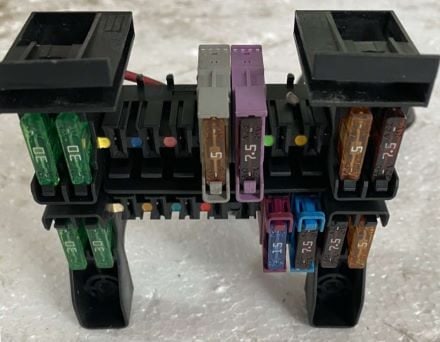

Foto - Beispiel.

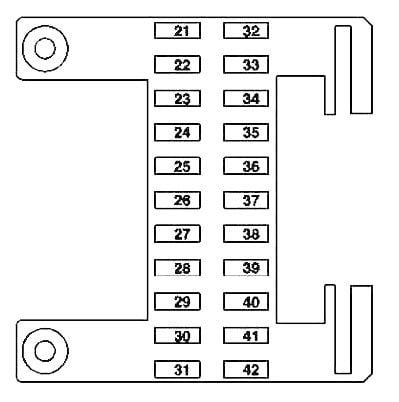

Belegungsplan
Nr. | Beschreibung | Ampere
F21. | Elektrisches Steuergerät der rechten Hintertür (^31/05/06) | 25A
F22. | Elektrisches Steuergerät rechte Vordertür ( ^31/05/06) | 30A
F23. | Elektrisches Steuergerät für den rechten Vordersitz | 30A
F24. | Steuergerät für schlüsselloses Zugangssystem - im Fahrgastraum | 25A
F25. | Zusatzheizung, Fernbedienungsempfänger für die Zusatzheizung | 25A
F26. | Audioanlage CD-Wechsler | 7.5A
F27. | Leer
F28. | Audioanlage | 5A
F29. | Elektrisches Steuergerät der Lenksäule, Steuergerät des Zündschlosses (01/06/06^) | 7.5A
F30. | Diagnosestecker (DLC) | 7,5A
F31. | Multifunktionssteuergerät 4, Multifunktionsschalter-Steuergerät - (Instrumententafel (01/06/06^)
F32. | Elektrisches Steuergerät linke Heckklappe (01/09/03-31/05/06) | 25A
F33. | Elektrisches Steuergerät linke Vordertür (01/09/03-31/05/06) | 25A
F34. | Elektrisches Steuergerät linker Vordersitz | 30A
F35. | Leer
F36. | Sitzheizung Vordersitze (01/09/03-31/05/05/06) | 25A
F37. | Steuergerät für die Federung (01/09/03-31/05/06) | 7,5A
F38. | Leer
F39. | Multifunktionssteuergerät 5, Multifunktionsschalter-Steuergerät - (Mittelkonsole) | 5A
F40. | Multifunktionssteuergerät 4, Multifunktionsschalter-Steuergerät - (Instrumententafel(01/09/03-31/05/05/05) | 5A
F41. | CAN-Datenbus-Zentralsteuergerät | 5A
F42. | Elektronisches Motorsteuergerät, Relais des Motormanagementsystems (01/06/05^), elektronisches Steuergerät für Gasversorgungssystem, Lasttrennrelais (01/09/03-31/05/05/05), Multifunktionssteuergerät 1 | 7.5A
Sicherungskasten Nr. 2
Das Zusatzgerät befindet sich auf der Beifahrerseite im Fußraum.

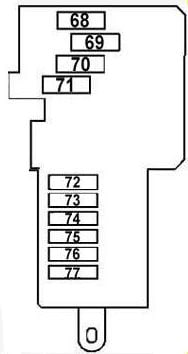

Belegungsplan
Nr. | Beschreibung | Ampere
F68. | Kühlmittelheizung (Diesel) | 200A
F69. | Glühkerzen | 150A
F70. | Leer
F71. | Kühlgebläse (Diesel) | 100A
F72. | ABS-Modulator | 50A
F73. | ABS-Elektronikeinheit | 40A
F74. | Kompressorrelais der aktiven Federung | 40A
F75. | Multifunktionssteuergerät Z | 40A
F76. | SRS-Elektronikeinheit (01/06/06^) | 40A
F77. | Leer
Im Kofferraum

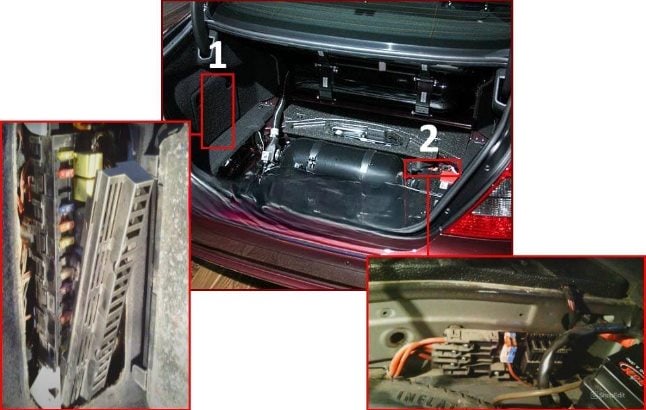

Im Kofferraum befinden sich zwei Verteilerblöcke, der erste (1) hinter der Verkleidung und der zweite (2) in der Reserveradmulde. Sie sind in der Abbildung oben mit roten Quadraten gekennzeichnet.
Sicherungskasten Nr. 1

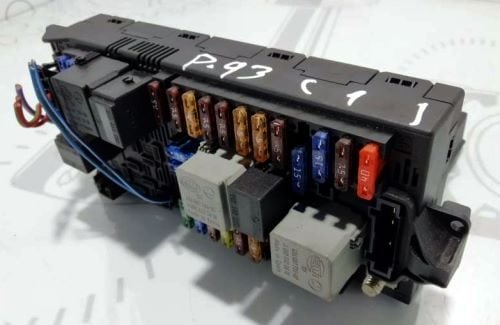

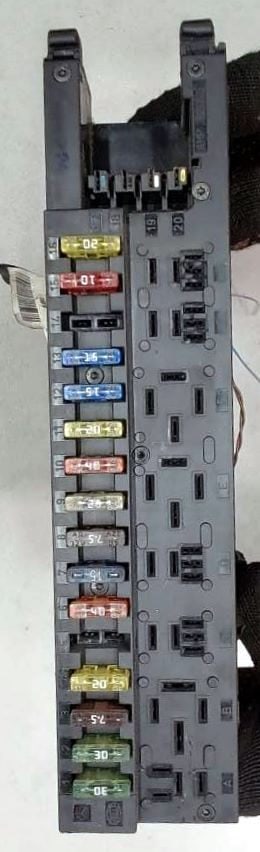

Foto - Beispiel.

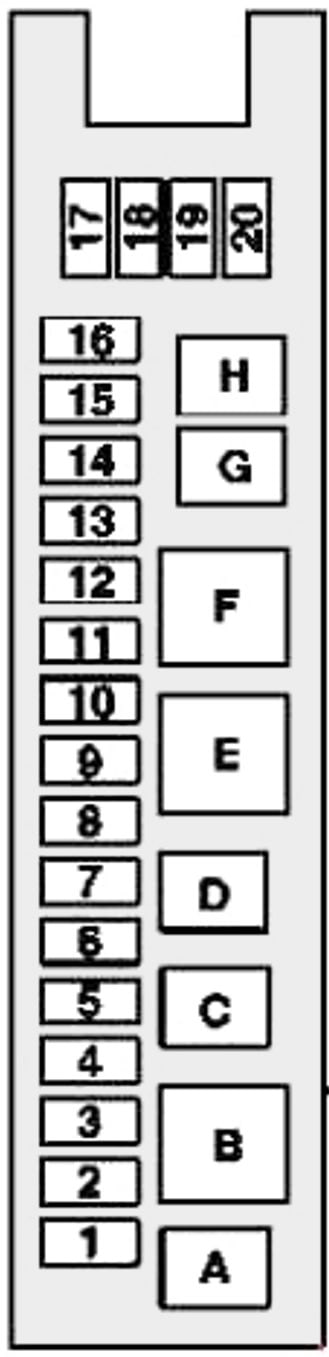

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Steuergerät für den elektrischen Sitz, links vorne, Multifunktionsschalter am Sitz, rechts vorne| 30A
F2. | Steuergerät elektrischer Sitz, rechts vorne, Multifunktionsschalter am Sitz, links vorne | 30A
F3. | Steuergerät Navigationssystem, Steuergerät Parksystem, Steuergerät Reifendruckkontrollsystem | 7,5A
F4. | Mercedes W211 Benzinpumpensicherung | 15A
F5. | Leer
F6. | Audioanlage | 40A
F7. | Steuergerät zum Öffnen/Schließen des Kofferraumdeckels (Heckklappe) (04/03^) | 15A
F8. | Fahrzeugneigungssensor (Diebstahlsicherung) | 7,5A
F9. | Steuergerät für elektrisches Schiebedach | 25A
F10. | Heckscheibenheizung | 40A
F11. | Steuergerät zum Öffnen/Schließen des Kofferraumdeckels (Heckklappe) (04/03^) | 20A
F12. | Stromanschluss für Zubehör - (Kofferraum) | 15A
F13. | Stromanschluss für Zubehör (Fahrgastraum), Pumpe zur Einstellung der Lendenwirbelstütze, Heizung der Rücksitze (^03/03) | 15A
F14. | Leer
F15. | Betätigungsrelais für die Tankklappenverriegelung, Betätigung der Tankklappe/des Tankdeckels | 10A
F16. | Sitzheizung | 20A
F17. | Anhänger-Elektrosteuergerät | 20A
F18. | Steckverbinder der Anhängerelektrik | 20A
F19. | Pumpe zur Einstellung der Lendenwirbelstütze | 20A
F20. | Heckscheibenvorhang | 7,5A
A. | Benzinpumpe - (außer E55, E63)
B. | Hauptstromkreise der Zündung
C. | Leer
D. | Heckscheibenwischermotor - (Kombi)
E. | Heckscheibenheizung
F. | Hauptstromkreise der Zündung 5
G. | 1/2 Kraftstofftankklappenverriegelung
H. | 1/2 Kraftstofftankklappenverriegelung
Sicherungskasten Nr. 2

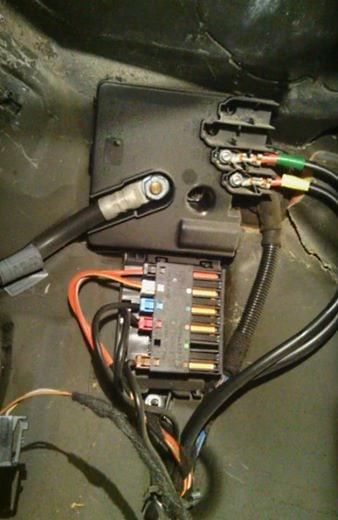

Befindet sich in der Reserveradmulde.

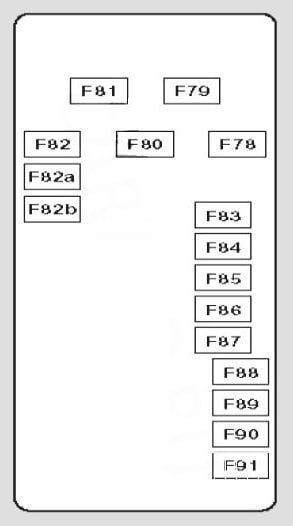

Belegungsplan
Nr. | Zweck | Ampere
F82a. | Kraftstoffpumpe-(E55) | 30A
F82b. | Abluftzufuhrsystem | 40A
F78. | Sicherungskasten/Relaiskasten im Motorraum - Sicherungen F53b/F54a/F55/F63-F65/F67, Multifunktionssteuergerät 1 | 200A
F79. | Sicherungskasten/Relais im Kofferraum - Sicherungen F3/F4/F9/F11, Multifunktionssteuergerät 2 | 200A
F80. | Sicherungskasten/Relaiskasten im Motorraum - Sicherungen F43/F45-F47, Multifunktionssteuergerät 1 | 150A
F81. | Sicherungskasten im Fahrgastraum unter der Instrumententafel - Sicherungen F21-F42 | 150A
F82. | Regierungsfahrzeuge | 150A
F83. | Regierungsfahrzeuge | 30A
F84. | Hilfsbatterierelais | 5A
F85. | Sprachaktivierungssystemeinheit | 5A
F86. | Stromanschluss der Sonderausstattung (01/06/06^) | 5A
F87. | Pumpe zur Einstellung der Lendenwirbelstütze (^31/05/06) | 30A
F88. | Steuergerät für das Öffnen/Schließen des Kofferraumdeckels, Steuergerät für die elektrische Heckklappe (04/03^ Kombi) | 30A
F89. | Steuergerät Gepäckraumbeladung (Kombi) | 40A
F90. | Elektronisches Steuergerät SRS (01/06/06^) | 40A
F91. | Leer
Alle elektrischen Geräte

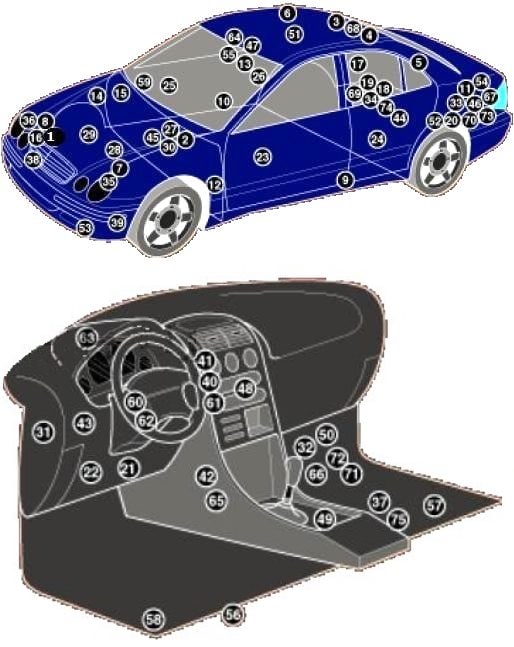

Allgemeine Anordnung der elektronischen Module im Mercedes W211.
1. ABS-Elektronikmodul->31/05/06;
2. Elektronikmodul ABS->01/06/06/06^;
3. Antennensignalverstärker - Audio/Navigationssystem;
4. Antennensignalverstärker 1 (TV-Tuner) - Heckscheibe;
5. Antennensignalverstärker 2 (TV-Tuner) - linker hinterer Pfeiler (Limousine) - linker hinterer Türpfeiler (Kombi);
6. Antennensignalverstärker 3 (TV-Tuner) - rechte hintere Säule (Limousine) - rechte Säule der Heckklappe (Kombi);
7. Aufprallsensor, links - hinter den Scheinwerfern;
8. Aufprallsensor, rechts - hinter dem Scheinwerfer;
9. Seitenaufprallsensor-Baugruppe, links - mittlere Säule;
10. Seitenaufprallsensor-Baugruppe, rechts - Mittelsäule;
11. Steuergerät der Diebstahlwarnanlage - linke Seite des Gepäckraums (kombiniert mit Multifunktionssteuergerät 2);
12. Summer der Diebstahlwarnanlage - hinter der Radkastenabdeckung;
13. Sonnenlichtsensor - oberer mittlerer Bereich der Windschutzscheibe;
14. Zusatzbatterie -> 31/05/06, falls vorhanden;
15. Zusätzliche Batterie -> 31/05/06, falls verfügbar;
16. Steuergerät für die Zusatzheizung;
17. Fernbedienungsempfänger für die Zusatzheizung - rechte Seite des Gepäckraums;
18. Batterie - unter dem Gepäckraumboden;
19. Batteriesteuergerät - Gepäckraum, unter dem Boden;
20. Steuergerät zum Öffnen/Schließen des Kofferraumdeckels;
21. CAN-Datenbus, Gateway-Steuergerät;
22. Diagnosestecker (DLC);
23. Elektrisches Steuergerät der linken Vordertür;
24. Elektrisches Steuergerät der linken Hintertür;
25. Elektrisches Steuergerät für die rechte Vordertür;
26. Elektrisches Steuergerät der rechten Hintertür;
27. Elektronisches Motorsteuerungsmodul - Diesel/112/113;
28. Elektronisches Motorsteuermodul - 271;
29. Elektronisches Motorsteuermodul - 272/273;
30. Sicherungs-/Relaiskasten, Motorraum;
31. Sicherungs-/Relaiskasten, Instrumententafelende;
32. Sicherungs-/Relaiskasten, Beifahrerfußraum;
33. Sicherungskasten/Relais, Gepäckraum;
34. Sicherungskasten/Relais, Reserveradmulde;
35. Scheinwerfersteuergerät, links (Modelle mit Xenon-Scheinwerfern);
36. Scheinwerfersteuergerät, rechts (Modelle mit Xenon-Scheinwerfern);
37. Scheinwerfer-Einstellgerät unter dem rechten Vordersitz, unter der Matte (Modelle mit Xenon-Scheinwerfern);
38. Hupe 1 - hinter dem Kühlergrill;
39. Hupe 2 - hinter dem vorderen Stoßfänger;
40. Steuergerät für den Zündschalter;
41. Steuermodul für die elektronische Wegfahrsperre (kombiniert mit dem Zündschloss-Steuergerät);
42. Steuergerät für schlüssellosen Zugang - hinter dem Aschenbecher;
43. Beleuchtungssteuergerät - hinter dem Scheinwerferschalter;
44. Ladekontrolleinheit des Gepäckraums (Kombi) - unter dem Gepäckraumboden;
45. Multifunktions-Steuermodul 1 - am Sicherungs-/Relaiskasten im Motorraum angebracht - Funktionen: Klimadruckregelung, Bremsflüssigkeitsstand, Kühlmittelstand, Scheinwerfer, Scheinwerferwaschanlage, Hupe, Innenbeleuchtung, Außentemperatur, Scheibenwischer;
46. Multifunktions-Steuermodul 2 - angeschlossen an den Sicherungs-/Relaiskasten, Kofferraum - Funktionen: Diebstahlsicherung, Öffnen der Heckklappe/Kofferraumdeckel, Zentralverriegelung, Kraftstoffstand, Kraftstoffpumpe, Notalarm, Heckscheibenheizung, Blinker, Rückleuchten;
47. Multifunktions-Steuermodul 3 - in der Multifunktionsschalter-Steuereinheit (Dachkonsole) - Funktionen: Volumenänderungssensoren (Diebstahlsicherung), Sonnenlichtsensor, Innenleuchten, Regensensor;
48. Multifunktions-Steuermodul 4 - in der Multifunktionsschalter-Steuereinheit (Instrumententafel) - Funktionen: Klimasteuergerät, Zentralverriegelung, Notalarm, Heckscheibenwischer;
49. Multifunktions-Steuermodul 5- in der Multifunktionsschalter-Steuereinheit (Mittelkonsole) - Funktionen: Schalter für die Zusatzheizung, Einparkhilfe, aktives Federungssystem, Schalter für die Heckklappen-/Kofferraumdeckelöffnung;
50. Multifunktionssteuermodul 6 - Fußraum, unter der Fußmatte - Funktionen: Kühlmittelpumpenmotor, Nebelscheinwerfer, Sitzheizung, Rückfahrscheinwerfer, Gangwahlschalter;
51. Multifunktions-Steuermodul 7 - im hinteren Fahrgastraum Glühlampe (mit transparentem Dach) - Funktionen: Glühlampen der Innenbeleuchtung;
52. Steuergerät des Navigationssystems;
53. Sensor für die Umgebungslufttemperatur;
54. Steuergerät des Einparksystems - linke Seite des Gepäckraums;
55. Regensensor - oben in der Mitte der Windschutzscheibe;
56. Steuergerät des elektrischen Sitzes, linker Vordersitz - unter dem Sitz;
57. Steuergerät für den elektrischen Sitz, vorne rechts - unter dem Sitz;
58. Kopfstützenrelais (01/06/05^);
59. Solarsteuergerät hinter dem Kombiinstrument;
60. Elektrisches Steuergerät der Lenksäule - hinter dem Lenkrad;
61. Steuergerät für die Lenksäulenverriegelung - integriert in das Steuergerät des Zündschlosses;
62. Lenkradstellungssensor - in der elektrischen Steuereinheit der Lenksäule;
63. Steuergerät der Lenkradheizung - in der Nähe des Kombiinstruments (^05/05);
64. Steuergerät für das elektrische Schiebedach - in der Steuereinheit des Multifunktionsschalters (Dachkonsole);
65. SRS-Elektronikmodul;
66. Steuergerät der aktiven Federung - Fußraum, unter der Fußmatte;
67. Steuergerät zum Öffnen/Schließen der Hintertür - linke Seite des Gepäckraums;
68. Telefonantenne;
69. Steuergerät der Telefonschnittstelle - unter der Verkleidung im hinteren Teil des Gepäckraums;
70. Steuergerät für die Anhängerelektrik - linke Seite des Gepäckraums;
71. Steuermodul für das elektronische Getriebe (sequentielles Getriebe) - Fußraum, unter der Fußmatte;
72. Elektronisches Getriebesteuermodul - Fußraum, unter der Fußmatte;
73. Steuergerät des Reifendruckkontrollsystems - linke Seite des Gepäckraums;
74. Steuergerät für das Sprachaktivierungssystem - unter der Verkleidung im hinteren Teil des Kofferraums;
75. Seitlicher Bewegungssensor.
