Die 3. Generation des Mercedes-Benz Vito feierte ihre Premiere auf dem Pariser Autosalon im Oktober 2014. Das Modell unterscheidet sich von seinem edleren Schwestermodell, der V-Klasse (ehemals Viano), durch eine nutzwertorientiertere Ausstattung und einen günstigeren Einstiegspreis. Während der Bauzeit erhielt das Fahrzeug eine Modellpflege (Facelift). Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Mercedes-Benz Vito und der V-Klasse (Baureihe W447). Baujahre: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Sicherung für den „Zigarettenanzünder“ ist fett markiert.
Im Motorraum

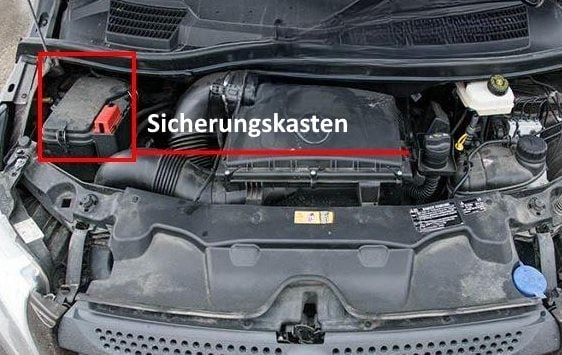

Der Sicherungskasten befindet sich auf der rechten Seite. Für den Zugang muss die Schutzabdeckung entfernt werden.

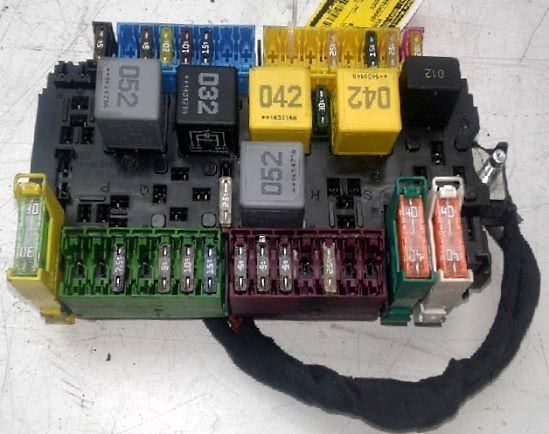

Gesamtansicht.

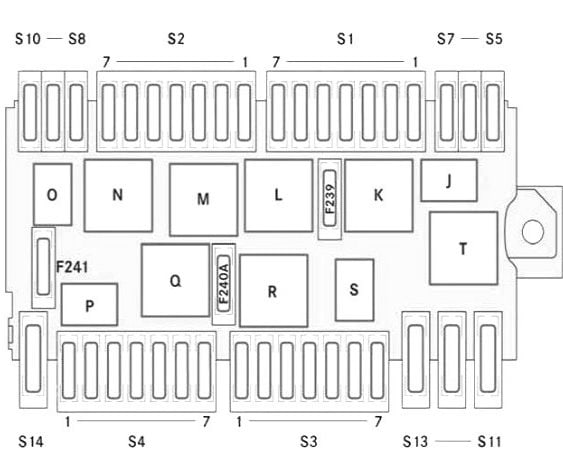

Belegungsplan
Nr. | Beschreibung | Ampere
J. | Signalhorn
K. | Scheibenwischer Dauerbetrieb
L. | Scheibenwischer Ein/Aus
M. | Starter (Anlasser)
N. | Klemme 87
O. | Reserve
P. | Reserve
Q. | Reserve
R. | Klemme 15
S. | Reserve
T. | Reserve
Sicherungsblock S1
1. | ESP-Ventile | 25A
2. | Signalhorn | 15A
3. | Motorsteuergerät | 5A
4. | Steuergerät Automatikgetriebe | 25A
5. | Reserve
6. | Reserve
7. | Reserve
Sicherungsblock S2
1. | Reserve
2. | Klemme 87 (4) | 15A
3. | Klemme 87 (2) | 15A
4. | Klemme 87 (3) | 10A
5. | Klemme 87 (1) | 20A
6. | Motorsteuergerät | 5A
7. | Reserve
Sicherungsblock S3
1. | Leuchtweitenregulierung links | 5A
2. | ESP-Steuergerät | 5A
3. | Leuchtweitenregulierung rechts | 5A
4. | Reserve
5. | Kraftstofffilterheizung | 25A
6. | Reserve
7. | Reserve
Sicherungsblock S4
1. | Reserve
2. | Reserve
3. | COLLISION PREVENTION ASSIST / DISTRONIC PLUS | 7,5A
4. | Reserve
5. | Kühlerlüfter / Kühlerjalousie | 5A
6. | Steuergerät Automatikgetriebe | 10A
7. | Zusatzölpumpe | 15A
Sicherungsblock S5-S14
S5. | EDW-Sirene (Einbruch-Diebstahl-Warnanlage) | 5A
S6. | Steuergerät Standheizung | 20A
S7. | Scheinwerfersteuergerät links (HLI) | 20A
S8. | ESP-Steuergerät | 5A
S9. | Reserve
S10. | Reserve
S11. | Reserve
S12. | ESP-Pumpe | 40A
S13. | Signalerfassungs- und Ansteuerungsmodul (SAM / CBC 2) | 40A
S14. | Scheinwerfersteuergerät rechts (LCU) | 30A
Einzelsicherungen
F239. | Scheibenwischer vorne | 30A
F240. | Starter, Klemme 50 | 25A
F241. | Reserve
Im Innenraum
Im Innenraum gibt es drei Sicherungsdosen, die für die Absicherung der Fahrzeugstromkreise zuständig sind.

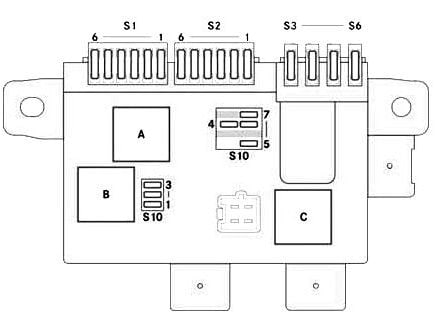

Sicherungskasten Nr. 1
Dieser befindet sich hinter der Verkleidung an der A-Säule im Beifahrerfußraum.
Belegungsplan
Nr. | Beschreibung | Ampere
Sicherungsblock S1
1. | Sitzheizung / Sitzklimatisierung, 1. Fondsitzreihe links | 10A
2. | Sitzheizung / Sitzklimatisierung, 1. Fondsitzreihe rechts | 10A
3. | Sitzheizung / Sitzklimatisierung, 2. Fondsitzreihe links | 10A
4. | Sitzheizung / Sitzklimatisierung, 2. Fondsitzreihe rechts | 10A
5. | Reserve
6. | Steuergerät Sitzheizung / Sitzklimatisierung Fond | 5A
Sicherungsblock S2
1. | Parametrierbares Sondermodul (PSM) | 25A
2. | Parametrierbares Sondermodul (PSM) | 25A
3. | Reserve
4. | Reserve
5. | Elektrische Schiebetür rechts / EASY-PACK Heckklappe | 30A
6. | Reserve
Sicherungsblock S3-S6
S3. | Ladegerät Marco Polo, Außenanschluss | 25A
S4. | Klemme 30, Aufbauhersteller | 25A
S5. | Reserve
S6. | Luft-Zusatzheizung | 25A
Sicherungsblock S10
1. | Digitaler Tachograph (Fahrtenschreiber) | 5A
2. | Reserve
3. | Digitaler Tachograph (Fahrtenschreiber) | 7,5A
4. | Reserve
5. | Klemme 61, Aufbauhersteller | 15A oder nur für Westfalia-Aufbau | 5A
6. | Klemme 15, Aufbauhersteller | 15A oder nur für Westfalia-Aufbau | 5A
7. | Zeitschaltuhr Luft-Zusatzheizung | 5A
A. | Relais Klemme 15
B. | Reserve
C. | Reserve

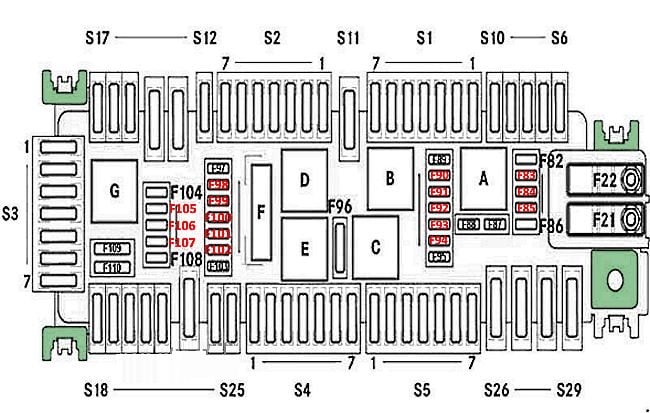

Sicherungskasten Nr. 2

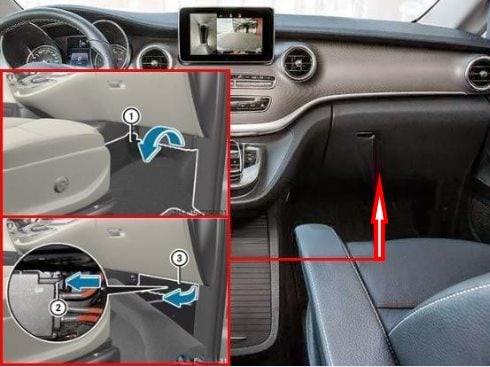

Er befindet sich unter der Verkleidung im Beifahrerfußraum. Um Zugang zu erhalten, klappen Sie den Bodenbelag (1) zurück. Drücken Sie anschließend die Rastnase (2) und schieben Sie die Abdeckung (3) in Pfeilrichtung.

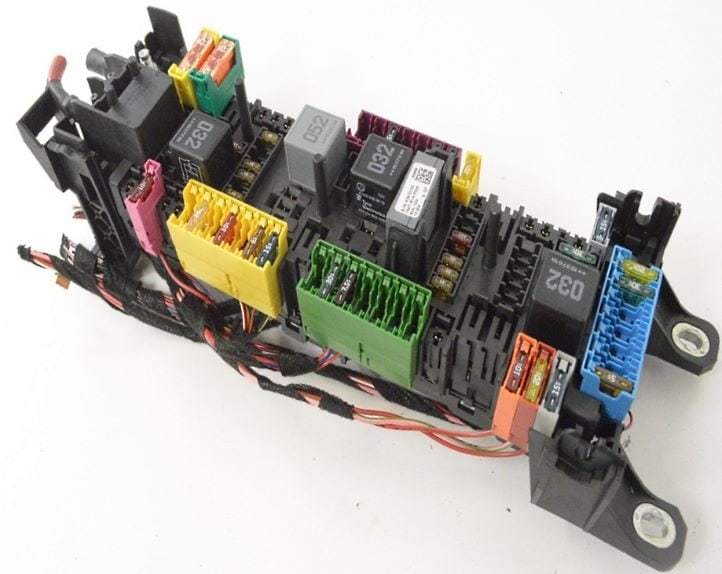

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
Sicherungsblock S1
1. | Reserve
2. | Headunit / Vorrüstung Funkempfänger | 25A / 15A
3. | Spurhalte-Assistent | 10A
4. | Heizung / Klimaanlage TEMPMATIC / Klimaautomatik THERMOTRONIC | 10A
5. | Bedienfeld Mittelkonsole mit Touchpad | 7,5A
6. | Headunit / Radio (Vito) | 5A oder Headunit / Radio (V-Klasse) | 15A
7. | Sicherung für Zigarettenanzünder Mercedes-Benz Vito / V-Klasse | 15A
Sicherungsblock S2
1. | Steuergerät Fahrersitz | 7,5A
2. | Stromverteiler Motorraum (PDC-E) | 30A
3. | Airbag-Steuergerät (SRS) | 7,5A
4. | Digitalradio (DAB/SDARS) / TV-Tuner (Japan) | 5A
5. | Reserve
6. | Reserve
7. | Steuergerät Beifahrersitz | 7,5A
Sicherungsblock S3
1. | Mantelrohrmodul (MRM) | 5A
2. | Headunit-Display und Lüfter | 7,5A
3. | Telefon-Aufnahmeschale | 5A
4. | Media Interface | 5A
5. | Mautsystem Japan (DSRC) | 7,5A
6. | Klimagebläse | 30A
7. | Elektronisches Zündschloss (EZS) / Elektronische Lenkungsverriegelung (ELV) | 20A
Sicherungsblock S4
1. | Türsteuergerät vorne links | 30A
2. | Türsteuergerät vorne rechts | 30A
3. | Heckscheibenwischer, Hecktür rechts (Vito) | 20A
4. | Elektrische Feststellbremse (EFB) | 7,5A
5. | Airbag-Steuergerät (SRS) | 7,5A
6. | Automatische Beifahrer-Airbagabschaltung (AKSE) | 5A
7. | Reserve
Sicherungsblock S5
1. | Reserve
2. | 12-V-Steckdosen im Laderaum | 15A
3. | Elektrische Feststellbremse (EFB) | 30A
4. | Elektrische Schiebetür links | 30A
5. | Anhängersteuergerät 1 | 15A
6. | Anhängersteuergerät 2 | 25A
7. | Anhängersteuergerät 3 | 25A
Sicherungsblock S6-S29
S6. | Reserve
S7. | Anhängersteuergerät | 7,5A
S8. | Stützbatterie, Ladeanschluss | 10A
S9. | Anhängersteuergerät | 15A
S10. | Stromverteiler Beifahrerfußraum A-Säule (PDC-F) | 5A
S11. | Heckscheibenheizung | 30A
S12. | Fond-Entertainment-System | 10A
S13. | Gurtstraffer vorne links (PRE-SAFE®) | 40A
S14. | Gurtstraffer vorne rechts (PRE-SAFE®) | 40A
S15. | Abgasnachbehandlung (SCR) 3 | 10A
S16. | Abgasnachbehandlung (SCR) 2 | 20A
S17. | Abgasnachbehandlung (SCR) 1 | 15A
S18. | Relais Abgasnachbehandlung (SCR) | 15A
S19. | Reserve
S20. | Reserve
S21. | Steuergerät Beifahrersitz | 30A
S22. | Steuergerät Fahrersitz | 30A
S23. | Verstärker Soundsystem | 40A
S24. | Dachblinkleuchten | 10A
S25. | Steuergerät Kraftstoffpumpe | 20A
S26. | Panoramaschiebedach | 30A
S27. | Signalerfassungs- und Ansteuerungsmodul (SAM / CBC 1) | 40A
S28. | Signalerfassungs- und Ansteuerungsmodul (SAM / CBC 3) | 40A
S29. | Klimagebläse Fond | 30A
Einzelsicherungen auf dem Relaisträger
F21. | PTC-Zuheizer | 200A
F22. | Stützbatterie | 200A
F82. | Zentrales Gateway (ZGW) | 5A
F83. | Elektronisches Zündschloss (EZS) | 7,5A
F84. | Bedienfeld Mittelkonsole / Lichtschaltermodul | 7,5A
F85. | Funkfernbedienungsempfänger / Kommunikationsmodul | 5A
F86. | HF-Antenne | 5A
F87. | Diagnoseanschluss (OBD) | 10A
F88. | Kombiinstrument | 10A
F89. | Lichtschalter | 5A
F90. | Spurwechsel-Assistent | 5A
F90. | Steuergerät Abgasnachbehandlung (SCR) | 5A
F92. | Steuergerät Kraftstoffpumpe | 5A
F93. | Vorrüstung Funkempfänger / Mautsystem Japan (DSRC) | 7,5A
F94. | Reserve
F95. | Handschuhfachbeleuchtung | 5A
F96. | Heckscheibenwischer, Hecktür links (Vito) | 15A
F97. | PARKTRONIC / Aktiver Park-Assistent | 5A
F98. | Steuerleitung Signalerfassungs- und Ansteuerungsmodul (SAM / CBC) | 5A
F99. | Reifendruckkontrolle (RDKS) | 5A
F100. | Verstärker Soundsystem | 5A
F101. | Dachbedieneinheit (DBE) | 10A
F102. | Reserve
F103. | Vorrüstung Taxiausrüstung, Taxameter | 5A
F104. | Fond-Entertainment-System, Display links | 5A
F105. | Fond-Entertainment-System, Display rechts | 5A
F106. | Multifunktionskamera | 5A
F107. | Vorrüstung TV / Dashcam | 5A
F108. | Rückfahrkamera / 360°-Kamera | 7,5A
F109. | Reserve
F110. | Signalerfassungs- und Ansteuerungsmodul (SAM / CBC 5) | 30A
A. | Relais Klemme 15
B. | Relais Heckscheibenwischer
C. | Relais Klemme 15 R2
D. | Relais Heckscheibenheizung
E. | Relais Klemme 15 R1
F. | Relais Klemme 30 G
G. | SCR-Förderpumpe (Abgasnachbehandlung)

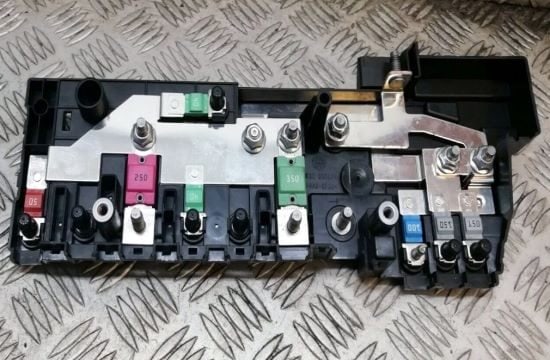

Hochstromsicherungen

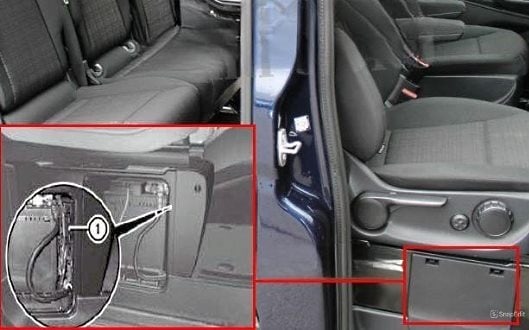

Dieser Sicherungsträger befindet sich seitlich am Beifahrersitz unter der Schutzabdeckung.
Gesamtansicht.

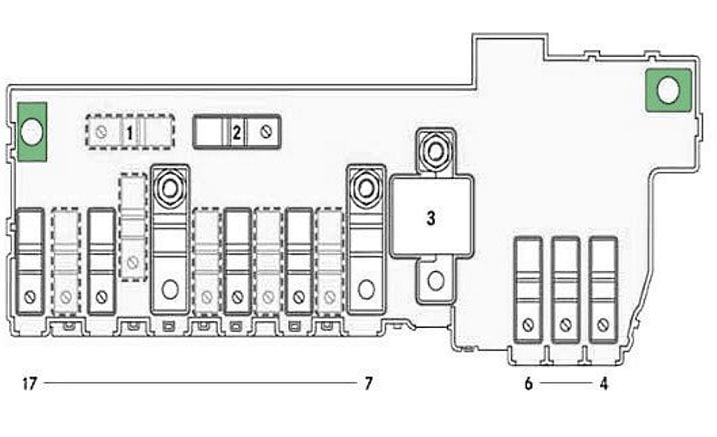

Belegungsplan
Nr. | Beschreibung | Ampere
1. | A16 - Reserve
2. | A15 - Reserve
3. | A1 - Starter (Anlasser)
4. | A8 - Stromverteiler Beifahrerfußraum A-Säule (PDC-F) | 150A
5. | A15 - Zusatzbatterie | 150A
6. | A2 - Glühzeitsteuergerät | 100A
7. | E2 - Generator (Lichtmaschine) | 350A
8. | Kühlerlüfter - A10 | 100A
9. | Reserve
10. | Stromverteiler Motorraum (PDC-E) - A7 | 150A
11. | Reserve
12. | Reserve
13. | Stromverteiler Beifahrerfußraum (PDC-P) - A6 | 250A
14. | Signalerfassungs- und Ansteuerungsmodul (SAM / CBC) - A13 | 40A
15. | Reserve
16. | A11 - Elektrische Lenkung (EPS) | 100A
17. | A4 - Heckstromverteiler | 50A
Im Kofferraum

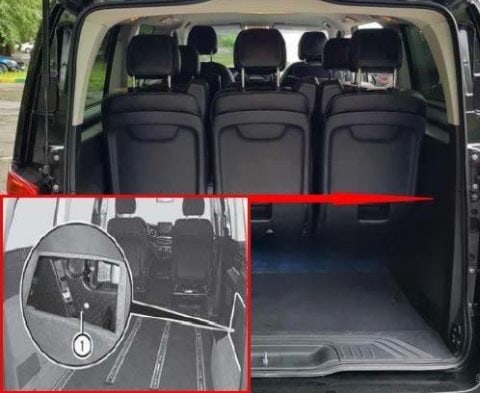

Der Sicherungsträger befindet sich auf der rechten Seite des Laderaums hinter der Schutzabdeckung.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | 12-V-Steckdose, 1. Fondsitzreihe links | 15A
2. | 12-V-Steckdose, 2. Fondsitzreihe links | 15A
3. | 12-V-Steckdose, 2. Fondsitzreihe rechts | 15A
4. | Relais K127 - 12-V-Steckdosen im Fond
Videoanleitung für den Zugang zu den Sicherungskästen.
du bist Got
Lieber Herr Hartmann,
TAUSEND Dank für diese tolle Zusammenstellung.
Das hat mir sehr geholfen, zumal man bei Fahrzeugen von MB sehr schwer an diese Infos kommt.
Hallo Herr Hartmann
Danke für ausführliche Anleitung der einzelnen Sicherungskästen und deren Verbauung. Echt klasse. Solch wichtige Informationen stellt der Hersteller dem Eigentümer leider nicht zu Verfügung.
Hallo Herr Hartmann,
Ich suche eine spezielle Sicherung für meinen Renault Scenic 3 Baujahr 2009 für den Gebläsemotor.
Ich kann sie leider nicht finden und auch nicht in welcher Stärke könnten Sie mir da helfen?
Hallo reinhard seibert, Im Innerraum
Nr. 40. | Klimagebläse, Instrumententafel | 40A
Hallo Herr Hardmann,
Ich suche bei meinem MB V200 (W447) die Sicherungen für die NOx Sensoren.
Können Sie mir eventuell weiterhelfen?
Beste Grüße.
Hallo, ich Habe ein Vito Kastenwagen. Seit kurzem funktioniert die seitliche Laderaum Beleuchtung nicht mehr. Die Heckbeleuchtung funktioniert noch und lässt sich auch mit dem Knopf an der kleinen Lampe ein und aus schalten, nur die kleine Lampe geht nicht mehr. Ich habe schon eine neue gekauft. Nach wie vor funktioniert der Knopf zum bedienen der hinteren Beleuchtung aber auch die neue Lampe geht nicht an. Jetzt habe ich eine Sicherung vermutet aber ich kann in der Anleitung keine Sicherung für das Lämpchen finden. Kann mir vielleicht jemand einen Tip geben? Vielen Dank
Gruß Christian
Hallo, ich habe eine v klasse BJ 2019. Bei mir ist kein Saft mehr auf pin 9 dauerplus von der Anhängersteckdose. Ich suche die Sicherung hierfür oder ggf. Passendes Relais?!?!
Beste Grüße
Marc
Hallo Herr Hartmann,
Ich würde gerne bei meinem Vito w447 ( geschlosser Kasten), die nachgerüstete 12v Steckdose vom Laderaum, vernünftig einpflegen im Sicherungskasten 2. Da diese bei meinem Sicherungsträger nicht vorhanden sind.
Hierfür benötige ich die Teilenummer vom Sicherungsblock S5 (1-7 Pin) und den passenden Pin zum vercrimpen.
Könnten diese Daten auch im Text hinterlegt werden?
Viele Grüße Christian
Hallo Christian,
Bezüglich der Belegung im Sicherungsblock S5 beim Vito W447 (Sicherungskasten Nr. 2) kann ich dir bei den Kontakten weiterhelfen, aber die genaue Teilenummer des Plastikhalters selbst ist knifflig.
Zu den Kontakten (Pins):
Da im Block S5 hohe Ströme fließen (z. B. Schiebetüren 30A, Anhängerkupplung 25A), werden hier MCP 2.8 Flachkontaktgehäuse verwendet. Je nach Kabelquerschnitt sind das meistens:
* A0005456880 (für 1,5 – 2,5 mm²) – der Standard für diese Lasten.
* A0085458026 (für bis zu 4,0 mm²) – für die ganz dicken Leitungen.
* A0005456980 (für 0,5 – 1,0 mm²) – für dünnere Steuerleitungen.
Zum Sicherungshalter (S5):
Hier muss ich passen. Die exakte Mercedes-Teilenummer für diesen einzelnen 7-poligen Kunststoffeinsatz (Modul) ist im Teilekatalog oft nicht einzeln aufgeführt, da er meist nur als Teil des kompletten Trägers oder Kabelbaums gelistet wird. Oft steht eine kleine Nummer direkt seitlich auf dem Kunststoffteil – falls du das Modul ausbauen kannst, schau dort mal nach.
