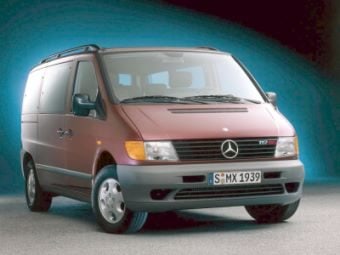

Mercedes-Benz W638 ist die 1. Generation der gewerblichen Kleinbusse der Vito-Baureihe des Automobilkonzerns Daimler AG. Sie löste die Fahrzeuge der Baureihe MB100 ab. Das Fahrzeug wurde 1995 in die Serienproduktion aufgenommen. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes Vito W638 (erste Generation). Baujahre: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum

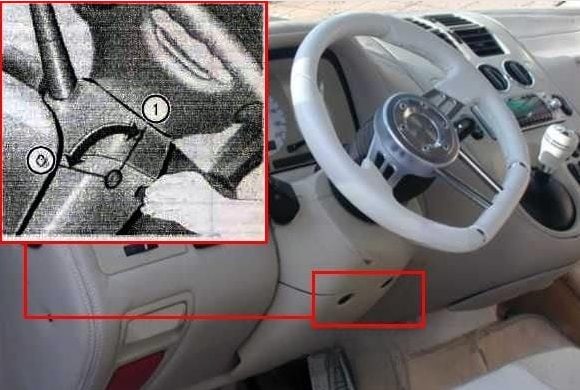

Der Sicherungskasten befindet sich an der Unterseite der Lenksäule. 1. Geschlossen 2. Geöffnet.

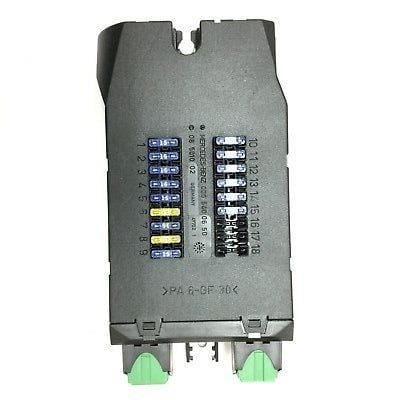

Foto - Beispiel.
Belegungsplan
Nr. Ampere | Beschreibung
1. 15A | Standlicht, rechte hintere Begrenzungsleuchte
2. 15A | Scheinwerfer für Fernlicht rechts
3. 15A | Scheinwerfer für Fernlicht links, Fernlicht-Kontrollleuchte
4. 15A | Rückfahrlicht, Hupe, Zentralverriegelung
5. 15A | Bremsleuchte
6. 20A | Scheibenwischer vorne und hinten, Notwarnleuchte
7. 15A | Stromversorgungskreis 15
8. 20A | Innenbeleuchtung, Mercedes Vito 638 Zigarettenanzünder-Sicherung, Radio (Stromkreis 30)
9. 15A | Blinker, Kombiinstrument, Tachograph
10. 15A | Kombiinstrument-Beleuchtung, Kennzeichenbeleuchtung, Tagfahrlicht
11. 15A | Standlicht, linke Schlussleuchte
12. 15A | Scheinwerfer für rechtes Abblendlicht, Nebelschlussleuchte
13. 15A | Scheinwerfer für Abblendlicht links
14. 15A | Nebelscheinwerfer
15. 15A | Radio (Stromversorgungskreis 15 R), Airbagsteuerung
16-18. Nicht verwendet

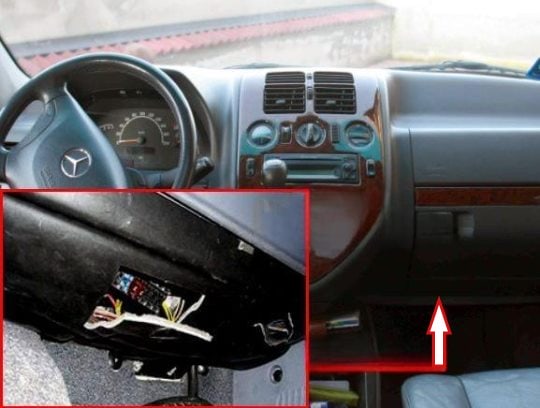

Der zweite Sicherungskasten befindet sich im Beifahrerfußraum unter dem Handschuhfach.
Belegungsplan
Nr. Ampere | Beschreibung
f1. 7,5A | Schwenkfenster
f2. 30A | Fenstergriff Beifahrertür, Schiebedach vorne
f3. 30A | Fenstergriff Fahrertür, Schiebedach hinten
f4. 25A | Zentralverriegelung, Komfortschließanlage Einsteller
f5. 10A | Innenbeleuchtung, Beifahrerspiegelbeleuchtung
f6. 20A | Steckdosen
f7. 7,5A | Telefonnetz D, Mobiltelefon
f8. 20A | Diebstahlwarnanlage Steuergerät (EDW), EDW-Warnschalter
f9. 10A | Zuheizerrelais
f10. 7,5A | Summer der Diebstahlwarnanlage (EDW)
f11. 7,5A | Blinkleuchte Diebstahlwarnanlage links (EDW)
f12. 15A | Rechte Blinkleuchte der Diebstahlwarnanlage (EDW)
f13. 7,5A | EDW-Anlage 2
f14. 7.5A | System EDW 2, Hupe der Diebstahlwarnanlage
f15. 7.5A | IRS-Sensoren EDW2
f16-f18. Leer
Der dritte Sicherungskasten befindet sich unterhalb des Fahrersitzes.
Gesamtansicht.
Belegungsplan
Nr. Ampere | Beschreibung
f1. 7,5A | Elektronisches Steuergerät ABS, ASR, EBV (je nach Ausstattung), Luftfederungssteuergerät
f2. 25A | Heckwischerrelais-Kombirelais
f3. 7,5A | Steuergerät Wegfahrsperre
f4. 25A | Kühlerlüfter (Benzinmotor), Ladeluftkühler (Dieselmotor)
f5. 25A | Hydraulikeinheit (Ventile)
f6. 10A | Wegfahrsperre, Steuergerät Automatikgetriebe
f7. 30A | Heizungsgebläse
f8. 20A | Relais für Scheinwerferwaschanlage
f9. 7,5A | Steuergerät Standheizung
f10. 25A | Anhängersteckdose, Kühlschranksteckdose
f11. 30A | Kombiniertes Heckwischerrelais, Abschleppschutzeinrichtung (EDW/ZV)
f12. 10A | Heizungssteuergerät (Heizmatik)
f13. 30A | Relais Luftfederungskompressor
f14. 7,5A | Luftfederungssteuergerät, Fahrtenschreiber, Zusatzscheinwerfer
f15. 7,5A | Stromversorgung Funkstation
f16. 15A | Heizungssteuergerät, Taxikonsole
f17. 15A | Wählhebel für Automatikgetriebe
f18. 10A | Telefon, Mobiltelefon, Steuergerät für Diebstahlsicherung, beheizbare Außenspiegel
f19. 15A | Stromkreis 15 (Benzinmotor), Kurbelgehäuseentlüftung Heizung (Dieselmotor)
f20. 15A | Klemme 15 (Ottomotoren)
f21. 15A | Stromversorgung der Zündspule (Benzinmotor)
f22. 20A | Kraftstoffmodul - Benzinpumpe (Benzinmotor)
f23. 7.5A | Steuergerät Dieselmotor
f24. 25A | Steuergerät Dieselmotor
f25. 10A | Zusatzheizungsrelais
f26. 25A | Heizungssteuergerät (Dieselmotor), Stromversorgung für nichtflüchtiges Heizgerät (Betrieb bei stehendem Motor)
f27. 25A | Steuergerät für die Zusatzheizung
f28. 15A | Relaiskreis D +, Tagfahrlichtrelais K89
f29. 10A | Relais für Tagfahrlicht K69
f30. 10A | Relais für Tagfahrlicht K68
f31. 10A | Stromkreisrelais 58
f32. 30A | Heiz- und Verstellkreis linker Sitz
f33. 25A | Heiz- und Einstellkreis für den rechten Sitz
f34. 7.5A | Wasserabscheider
f35. 7.5A | Klimaanlage für die hintere Kabine
f36. 15A | Klimaanlage für die hintere Kabine
M1. 40A | Motorkühlgebläse 250 W
-. 60A | Motorkühlgebläse 500 W
M3. 40A | Sekundärluftgebläse (Benzinmotor)

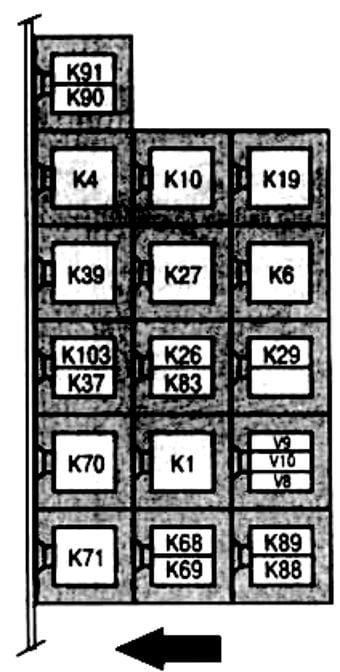

Relaiskasten unter dem Fahrersitz
Nr. Beschreibung
K91. Blinkrelais rechts (Zentralverriegelung mit Fernbedienung)
K90. Linkes Blinkrelais (Zentralverriegelung mit Fernbedienung)
K4. Stromkreisrelais 15 (Lenksäulenverriegelung 2)
K10. Luftfederungskompressor-Relais
K19. Fensterreinigungsrelais für Scheinwerfer blockieren
K39. Kraftstoffmodul (Kraftstoffpumpenrelais)
K27. Beifahrer-Erkennungsrelais (Sitzentlastungsrelais)
K6. das Motorsteuergerät
K103. Relais für Motorkühlungs-Verstärkerpumpe
K37. Relais Hupe (Signalton)
K26. Versorgungsstromkreis D (Lenksäulenschloss 3)
K83. Nebelscheinwerfer
K29. Relais Standheizung (ZHE)
K70. Versorgungskreise 15 (Sonderausstattung)
K1. Anlasserschloss
V9. Diebstahlsicherungsdiode ATA 1
V10. Diode Diebstahlsicherung ATA 2
V8. Diode Standheizungs-Zusatzpumpe
K71. Stromkreis 58
K68. DRL-System
K69. DRL-System
K88. Nebelscheinwerfer-Relais 1 (mit DRL-System)
K89. Nebelscheinwerfer-Relais 2 (mit DRL-System)
