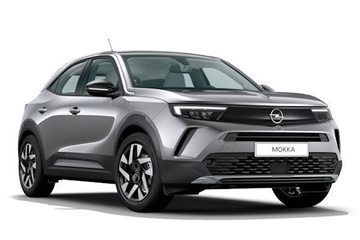

Im Sommer 2020 präsentierte Opel die zweite Generation des Crossover-Modells Mokka. Er basiert auf der französischen CMP-Plattform, die bereits als Grundlage für die Kleinwagen Corsa und Peugeot 208 sowie die SUVs Peugeot 2008 und DS 3 Crossback dient. Die Vorgängergeneration nutzte noch die GM Gamma II-Plattform. Dieser Artikel beschreibt die Sicherungsbelegung des Opel Mokka B (zweite Generation; CMP-Plattform) für die Baujahre 2020, 2021, 2022, 2023 und 2024.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

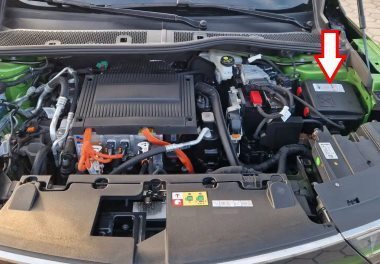

Der Sicherungskasten befindet sich auf der linken Seite unmittelbar neben der Batterie. Um Zugang zu den Sicherungen zu erhalten, muss die Kunststoffabdeckung entriegelt und abgenommen werden.

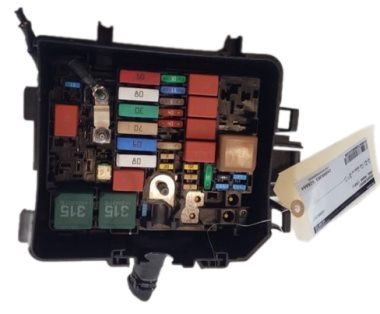

Gesamtansicht der Einheit.

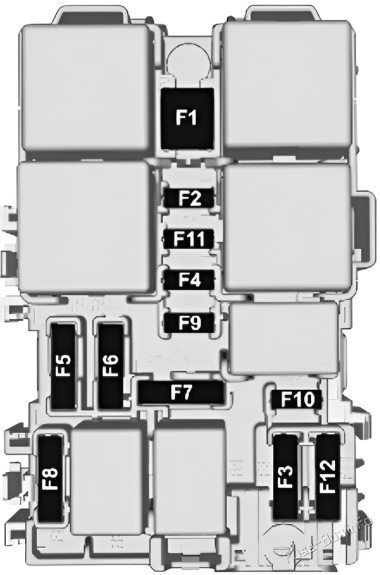

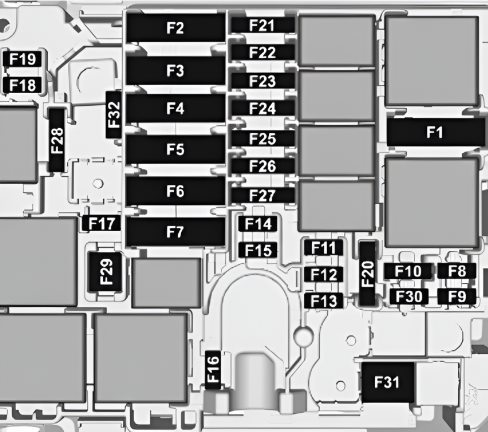

Belegungsplan (Sicherungsdiagramm)
Nr. | Beschreibung
F1. | Klimaanlage
F2. | Bremssystem (ABS/ESP)
F3. | Sicherungskasten (rechts an der Instrumententafel)
F4. | Bremssystem (ABS/ESP)
F5. | Verbrennungsmotor: Karosseriesteuergerät (BCM)
F6. | Kühlerlüfter
F7. | Karosseriesteuergerät (BCM)
F8. | Elektroversion: Klimasteuerventil; Verbrennungsmotor: Motorsteuergerät / Sicherung Kraftstoffpumpe / Diesel-Vorwärmer
F9. | Elektroversion: Steuergerät Elektrofahrzeug; Verbrennungsmotor: NOx-Sensor / Kraftstofffilter-Wassersensor (Diesel)
F10. | Elektroversion: Steuergerät Elektrofahrzeug; Verbrennungsmotor: Motorsteuergerät
F11. | Elektroversion: Steuergerät Elektrofahrzeug; Verbrennungsmotor: Motorsteuergerät
F12. | Diagnoseanschluss (OBD)
F13. | Elektroversion: Karosseriesteuergerät / Klimasteuerung; Verbrennungsmotor: Karosseriesteuergerät
F14. | Verbrennungsmotor: Batteriesensor (IBS)
F15. | Elektroversion: Service-Trennschalter; Verbrennungsmotor: Anhängersteuergerät
F16. | Scheinwerfer rechts
F17. | Verbrennungsmotor: Motorsteuergerät / NOx-Sensor
F18. | Fernlicht rechts
F19. | Fernlicht links
F20. | Elektroversion: Steuergerät Elektrofahrzeug; Verbrennungsmotor: Motorsteuergerät / Kraftstoffpumpe / Diesel-Vorwärmer
F21. | Verbrennungsmotor: Anlasser
F22. | Elektroversion: Kühlerlüfter / Unterdruckpumpe / Steuergerät Elektrofahrzeug; Verbrennungsmotor: Automatikgetriebe-Steuerung
F23. | Elektroversion: AC/DC-Wandler / DC/DC-Wandler; Verbrennungsmotor: Klimaanlage
F24. | Verbrennungsmotor: Klimaanlage
F25. | Elektroversion: Schnittstelle Hochvolt-Batterie; Verbrennungsmotor: Sicherungskasten (Anhängerkupplung)
F26. | Elektroversion: Antriebssteuerung (E-Motor und Inverter)
F27. | Karosseriesteuergerät (BCM)
F28. | Verbrennungsmotor: SCR-System (AdBlue)
F29. | Scheibenwischer vorne
F30. | Elektroversion: Karosseriesteuergerät; Verbrennungsmotor: Vorglühsteuergerät (Diesel)
F31. | Elektroversion: Karosseriesteuergerät; Verbrennungsmotor: Klimaanlage
F32. | Lenksäulenmodul
Im Innenraum
Im Fahrzeuginnenraum befinden sich zwei separate Sicherungskästen.
Sicherungskasten Nr. 1

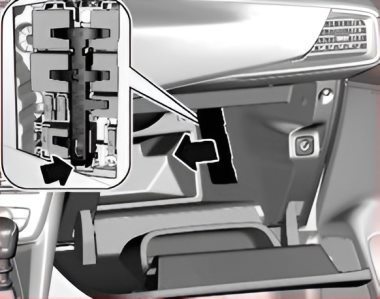

Dieser Kasten befindet sich auf der Beifahrerseite. Um Zugang zu erhalten, öffnen Sie das Handschuhfach und entfernen Sie die Kunststoffabdeckung im Inneren. Bei Rechtslenkern (RHD) befindet er sich entsprechend auf der Fahrerseite unter der Instrumententafel.

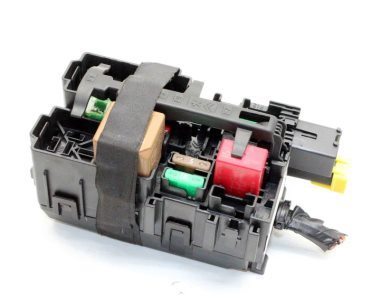

Die Abbildung dient als Beispiel.
Belegungsplan
Nr. | Beschreibung
F1. | Beheizbare Heckscheibe
F2. | Beheizbare Außenspiegel
F3. | Fensterheber vorne
F4. | Außenspiegelverstellung / Anklappfunktion
F5. | Fensterheber hinten
F10. | Sitzheizung vorne
Sicherungskasten Nr. 2

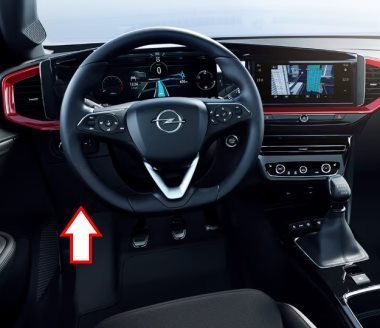

Dieser Sicherungskasten befindet sich hinter der Verkleidung der Instrumententafel auf der Fahrerseite. Bei Rechtslenkern ist dieser Verteilerblock hinter dem Handschuhfach auf der Beifahrerseite positioniert.

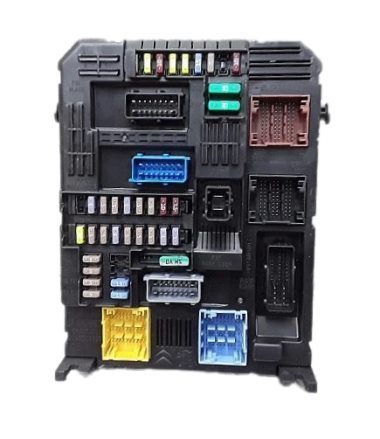

Gesamtansicht des Sicherungsträgers.

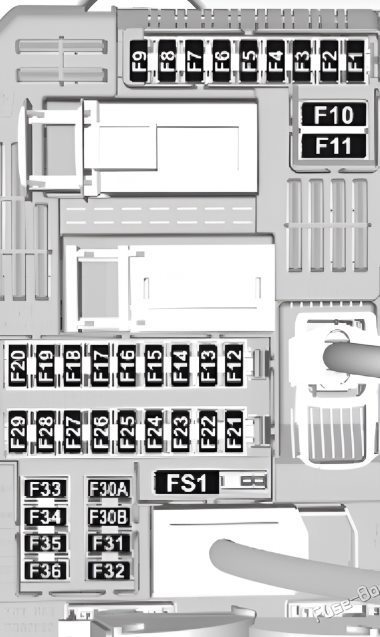

Belegungsplan
Nr. | Verwendung
F1. | Radar / Elektrische Lenkhilfe / Kupplungsschalter
F3. | Induktives Laden / Keyless Entry & Start
F4. | Signalhorn (Hupe)
F5. | Scheibenwaschanlage vorne/hinten
F6. | Scheibenwaschanlage vorne/hinten
F7. | USB-Anschlüsse
F8. | Heckscheibenwischer
F9. | Innenraumbeleuchtung
F10. | Zentralverriegelung
F11. | Zentralverriegelung
F12. | Steuergerät Diagnoseanschluss (OBD)
F13. | Elektroversion: Klimasteuergerät / Audio-Bedienteil; Verbrennungsmotor: Klimaanlage
F14. | Alarmanlage / Opel Connect / Keyless Entry
F15. | Elektroversion: Elektronisches Wählhebelmodul / Scheinwerfersteuerung
F16. | Elektroversion: Trennvorrichtung Niederspannungsnetz
F17. | Kombiinstrument (Instrumententafel)
F18. | Elektroversion: Reserviert für Nachrüstungen
F19. | Elektroversion: Lenksäulenschalter / Lenkradfernbedienung
F21. | Start-/Stopp-Knopf; Diebstahlsicherung
F22. | Regen- und Lichtsensor / Frontkamera
F23. | Gurtwarner / Bremslichtschalter / Anhängermodul
F24. | Infotainment-System / Einparkhilfe / Rückfahrkamera
F25. | Airbag-Steuergerät
F27. | Diebstahlwarnanlage
F28. | Anhängersteuergerät
F29. | Infotainment-System
F31. | Zigarettenanzünder / 12-V-Steckdose
F32. | Lenkradheizung
F33. | Elektroversion: Fußgängerwarner / Vorkonditionierung; Verbrennungsmotor: Klimaautomatik / Automatikgetriebe
F34. | Einparkhilfe / Außenspiegelverstellung
F35. | Außenbeleuchtung
F36. | Innenraumbeleuchtung
