Der Peugeot 301 verfügt über den längsten Radstand sowie die größte Gesamtlänge und -breite in seiner Fahrzeugklasse (2,65 Meter, 4,44 Meter und 1,74 Meter – ein Bestwert im B-Segment). Zudem bietet die Limousine das größte Kofferraumvolumen ihrer Klasse (506 Liter). Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Peugeot 301 (erste Generation; PSA PF1-Plattform) für die Baujahre 2013 bis 2021.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. „Zigarettenanzünder“ und „Anlasser“ sind fett markiert.
Im Fahrgastraum

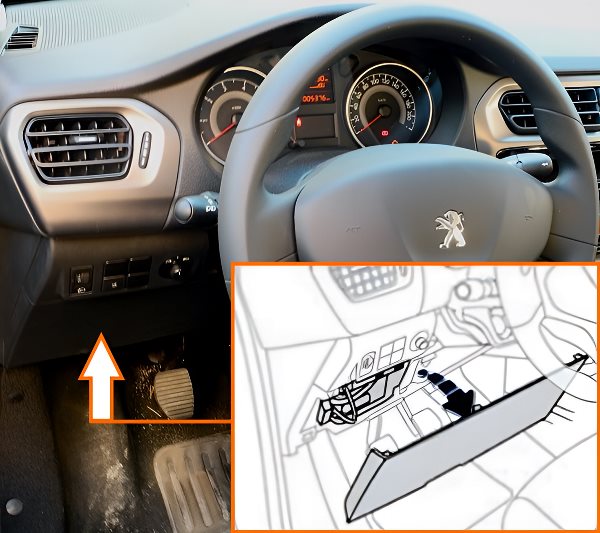

Befindet sich auf der Fahrerseite hinter der Abdeckung des Armaturenbretts. Der Sicherungshalter ist zweigeteilt: Er besteht aus dem oberen, separat angebrachten Zusatzträger und dem unteren Hauptträger.

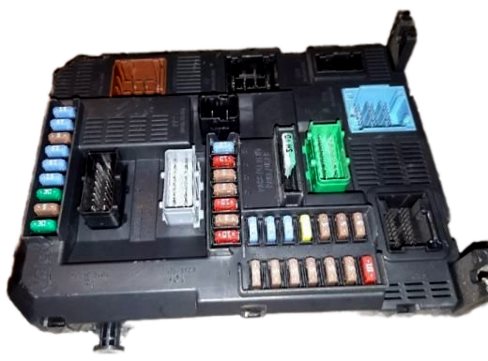

Gesamtansicht.

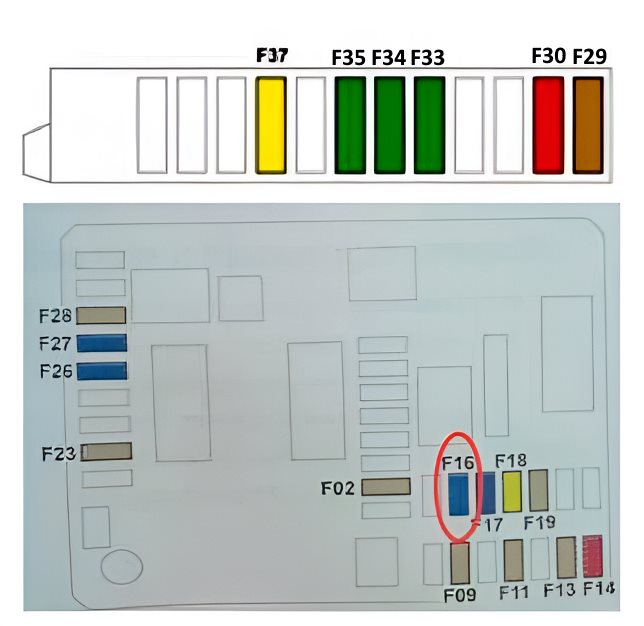

Sicherungsbelegung (Typ 1)
Nr. | Beschreibung | Ampere
F29. | Heckscheibenheizung | 25A
F30. | Beheizbare Außenspiegel | 10A
F31. | Leer
F32. | Leer
F33. | Elektrische Fensterheber vorne | 30A
F34. | Elektrische Fensterheber hinten | 30A
F35. | Sitzheizung vorne | 30A
F36. | Leer
F37. | Steuergerät für Anhängerkupplung | 20A
F02. | Leuchtweitenregulierung, Diagnoseanschluss (OBD), Bedieneinheit Klimaanlage | 5A
F09. | Diebstahlwarnanlage | 5A
F11. | Zusatzheizung | 5A
F13. | Einparkhilfe | 5A
F14. | Bedieneinheit Klimaanlage | 10A
F16. | Zigarettenanzünder, 12-V-Steckdose | 15A
F17. | Radio / Audiosystem | 15A
F18. | Radio / Freisprecheinrichtung (Bluetooth) | 20A
F19. | Monochrom-Display (Typ C) | 5A
F23. | Innenraumbeleuchtung | 5A
F26. | Signalhorn (Hupe) | 15A
F27. | Scheibenwaschpumpe | 15A
F28. | Zündschloss, Lenksäulenverriegelung | 5A

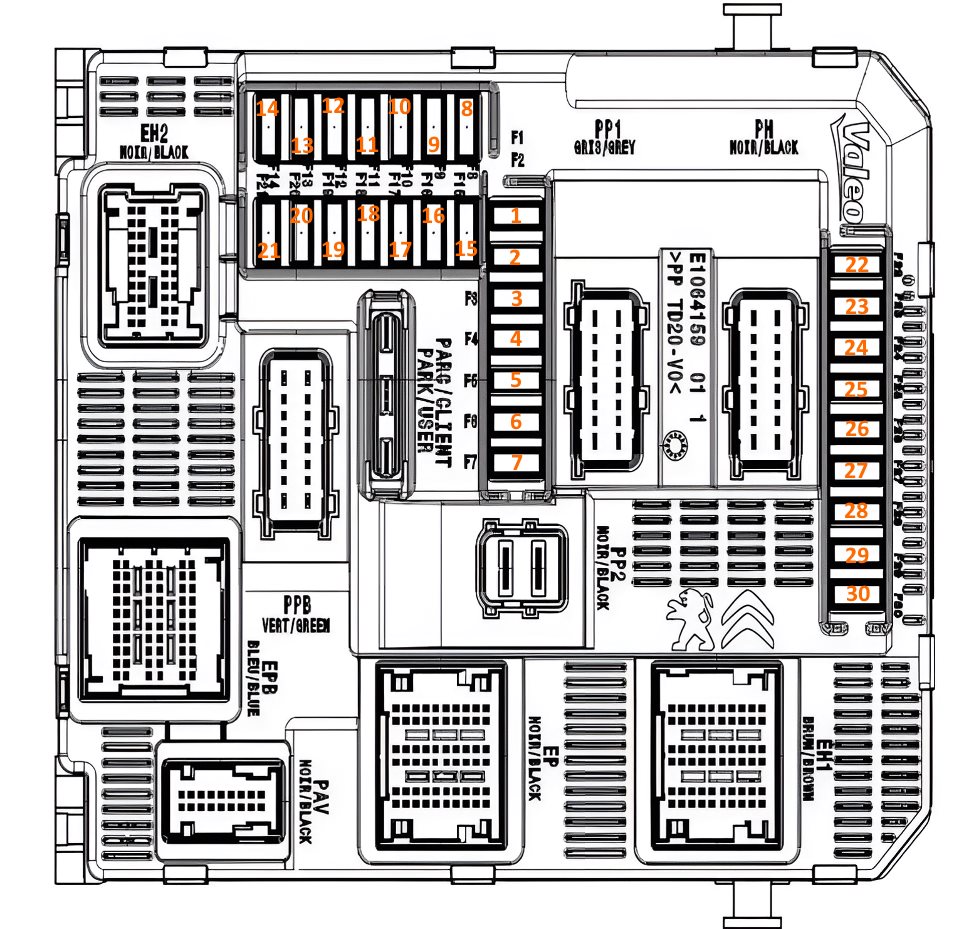

Sicherungsbelegung (Typ 2)
Nr. | Beschreibung | Ampere
Sicherungsblock BH12
F30. | Beheizbare Außenspiegel | 10A
F33. | Elektrische Fensterheber hinten | 30A
F34. | Elektrische Fensterheber vorne | 30A
F35. | Sitzheizung | 30A
F31. | Heckscheibenheizung | 25A
Sicherungsblock BSI1
1. | Bremslichtschalter (Doppelfunktion) | 10A
2. | Abblend- und Fernlicht, Außenspiegel, Leuchtweitenregulierung, Gebläseregler, Klimasteuergerät, Diagnoseanschluss (OBD) | 5A
3. | Kupplungsschalter (Tempomat), Kraftstoffadditivpumpe, Steuergerät für elektrische Servolenkung | 10A
4. | Wählhebel (Automatik), Relais für elektrische Servolenkung | 5A
5. | Sperrrelais für Wählhebel (Shift-Lock), Steuergerät für Automatikgetriebe | 5A
6. | Bremslichtschalter, Diagnoseanschluss (OBD) | 10A
7. | Leer
8. | Schaltwippen (Lenkrad) | 5A
9. | Sirene der Diebstahlwarnanlage | 5A
10. | Telematikeinheit (Notruf-/Assistance-System) | 5A
11. | Steuergerät für Automatikgetriebe, Schalteinheit im Motorraum (BSM) | 5A
12. | ABS-/ESP-Steuergerät | 5A
13. | Steuergerät für Einparkhilfe | 5A
14. | Klimasteuergerät | 15A
15. | Leer
16. | Zigarettenanzünder | 15A
23. | Leer
24. | + APC (Zündungsplus): Zentralverriegelung | 30A
25. | Leer
26. | Signalhorn (Hupe) | 15A
27. | Scheibenwaschpumpe vorne und hinten | 15A
28. | Zündschloss | 5A
29. | Leer
30. | Leer
17. | Radio / Audiosystem | 15A
18. | Radio / Audiosystem | 20A
19. | Multifunktionsdisplay | 5A
20. | Airbag-Steuergerät | 5A
21. | Kombiinstrument | 5A
22. | Zentralverriegelung | 30A
R1. | Schaltwippen, Zigarettenanzünder, Audiosystem, Telematikeinheit, Alarmsirene
R2. | Kombiinstrument, Wählhebel, Airbag-Steuergerät, Relais für Servolenkung, Multifunktionsdisplay, Steuergerät für Einparkhilfe, Klimasteuergerät
R3. | Bremslichtschalter, Kupplungsschalter (Tempomat), Kraftstoffadditivpumpe, Automatikgetriebe, Abblend-/Fernlicht, ABS/ESP, Steuergerät für elektrische Servolenkung, Außenspiegel, Leuchtweitenregulierung, Schalteinheit Motorraum (BSM), Gebläseregler, Klimasteuergerät, Diagnoseanschluss
R4. | Leer
R5. | Relais für Scheibenwaschpumpe
R6. | Relais für Scheibenwaschpumpe
R7. | Signalhorn (Hupe)
R8. | Leer
R9. | Relais für Zentralverriegelung
R10. | Relais für Zentralverriegelung
Im Motorraum

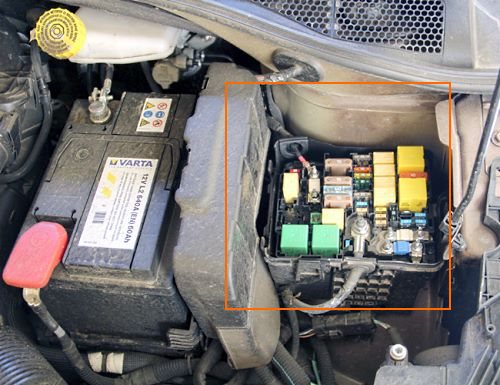

Der Sicherungskasten befindet sich im Motorraum auf der linken Seite, nahe der Batterie.
Die Abbildung zeigt beispielhaft den Zugang.

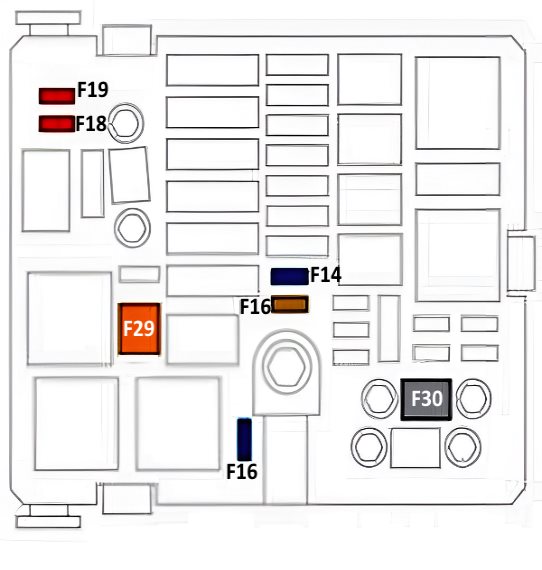

Sicherungsbelegung (Variante 1)
Nr. | Beschreibung | Ampere
F14. | Beheizbare Frontscheibe (Wischer-Ruhestellung) | 15A
F15. | Klimakompressor | 5A
F16. | Nebelscheinwerfer | 15A
F18. | Fernlicht rechts | 10A
F19. | Fernlicht links | 10A
F29. | Scheibenwischermotor vorne | 40A
F30. | Glühkerzen (Diesel) | 80A

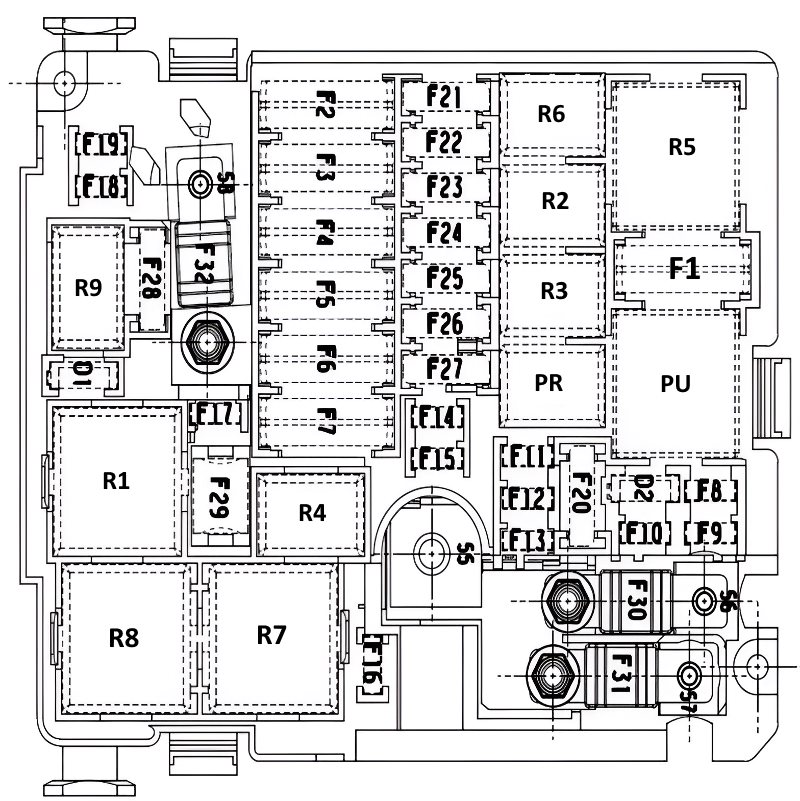

Sicherungsbelegung (Variante 2)
Nr. | Beschreibung | Ampere
F1. | + BATT (Dauerplus): Klimasteuergerät | 40A
F2. | Leer
F3. | + BATT (Dauerplus): Sicherungs- und Relaiskasten Innenraum (BH12) – Elektrische Fensterheber, Sitzheizung | 70A
F4. | + BATT (Dauerplus): Stromversorgung 2 für Sicherungs- und Relaiskasten Innenraum (BH12) | 80A
F5. | + BATT (Dauerplus): Zentrale Schalteinheit (BSI) | 70A
F6. | + BATT (Dauerplus): Anlasser | 25A
F7. | + BATT (Dauerplus): Zentrale Schalteinheit (BSI) | 70A
F8. | + APC (Zündungsplus): Motorsteuergerät | 15A
F9. | + APC (Zündungsplus): Motorsteuergerät | 15A
F10. | + APC (Zündungsplus): Motorsteuergerät | 15A
F11. | + APC (Zündungsplus): Motorsteuergerät | 20A
F6. | + BATT (Dauerplus): Kühlerlüfter | 60A
F12. | + APC (Zündungsplus): Kühlerlüfter, Steuerrelais für Vakuumpumpe | 5A
F13. | + APC (Zündungsplus): Zentrale Schalteinheit (BSI) | 5A
F22. | + BATT (Dauerplus): Steuergerät für automatisiertes Schaltgetriebe | 40A
F23. | + BATT (Dauerplus): ABS-/ESP-Steuergerät, Leistungsrelais für Bremsanlage | 40A
F24. | + BATT (Dauerplus): ABS-/ESP-Steuergerät, Leistungsrelais für Bremsanlage | 20A
F14. | + BATT (Dauerplus): Sicherungs- und Relaiskasten Motorraum (BSM) | 15A
F15. | + BATT (Dauerplus): Sicherungs- und Relaiskasten Motorraum, Relais für Klimakompressor | 5A
F16. | + BATT (Dauerplus): Nebelscheinwerfer links/rechts | 15A
F17. | Leer
F18. | + APC (Zündungsplus): Scheinwerfer rechts | 10A
F19. | + APC (Zündungsplus): Scheinwerfer links | 10A
F25. | + BATT (Dauerplus): Relais für Heckscheibenheizung | 30A
F26. | + BATT (Dauerplus): Steuergerät für Automatikgetriebe | 15A
F27. | + BATT (Dauerplus): Zentrale Schalteinheit (BSI) | 25A
F28. | Leer
F29. | + APC (Zündungsplus): Scheibenwischermotor vorne | 40A
F30. | + BATT (Dauerplus): Glühzeitsteuergerät, Vakuumpumpenrelais
F31. | + BATT (Dauerplus): Zuheizer (PTC)
F32. | + BATT (Dauerplus): Steuergerät für elektrische Servolenkung
PR. | Mini-Sicherung: Kühlerlüfter, Motorsteuergerät | 25A
PU. | Motorsteuergerät | 50A
R1. | Leer
R2. | Mini-Relais – Heckscheibenheizung | 25A
R3. | Mini-Relais – Klimakompressor | 25A
R4. | Mini-Relais – Nebelschlussleuchte | 25A
R5. | Leistungsrelais – Gebläsesteuerung | 50A
R6. | Mini-Relais – Motorstart | 25A
R7. | Würfelrelais – Zentrale Schalteinheit (BSI) | 35A
R8. | Würfelrelais – Scheibenwischermotor vorne | 35A
R9. | Mini-Relais – Abblendlicht | 25A
