Der Kompaktwagen Peugeot 308 wurde von 2007 bis 2011 und von 2012 bis 2015 (mit neuem Design) produziert. Die häufigsten Karosserievarianten sind: Fließheck (4A/C), Kombi (4E / SW) und Coupé (4B). In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen im Peugeot 308 (erste Generation; Code-Bezeichnung T7; Plattform PSA PF2). Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett gedruckt.
Im Motorraum
Die Leistungssicherungen sind auf einem Kunststoffhalter oberhalb der Batterie-Plusklemme angebracht, der Hauptsicherungskasten befindet sich rechts neben der Batterie.

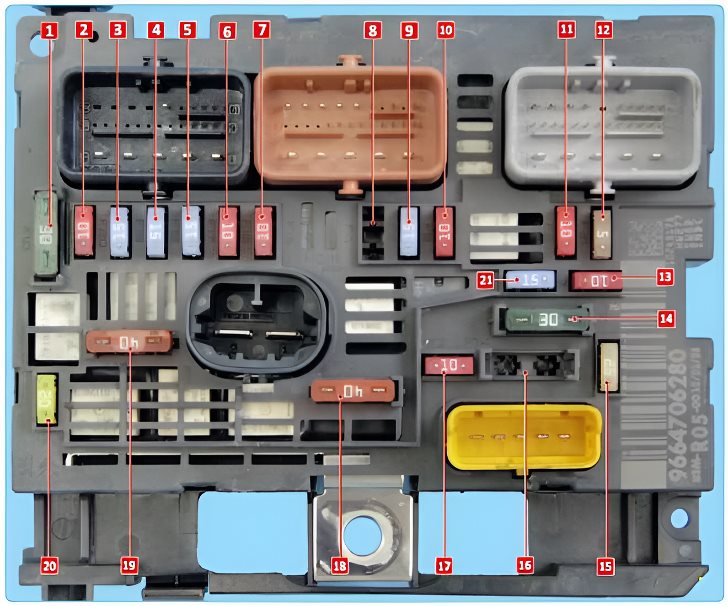

Belegungsplan für Sicherungskasten
Nr. | Ampere | Beschreibung
1. | 30A | Komponenten des elektronischen Steuersystems des Benzinmotors: Zündspulen, Magnetventile, Sauerstoffkonzentrationssensoren, Einspritzdüsen, Komponenten des Heizungssystems, Kraftstoffmodul - Sicherung der Benzinpumpe, elektronischer Thermostat; Dieselmotor: Magnetventile, Komponenten des Heizungssystems
2. | 10A | Elektronischer Thermostat, Magnetventile zur Steuerung der Kraftstoffzufuhr, Magnetventil zur Steuerung des Turboladerdrucks (Dieselmotor).
3. | 15A | Öldampfheizung (1,4 l 16V und 1,6 l VT 16V), Adsorber-Magnetventil (1,4 l 16V und 1,6 l VTi 16V), Sauerstoffkonzentrationssensoren (Benzinmotor), Kühlluft-Magnetventile (Dieselmotor)
4. | 15A | Rechter Scheinwerfer (Abblendlicht)
5. | 15A | Linker Scheinwerfer (Abblendlicht)
6. | 10A | Linker Scheinwerfer (Fernlicht)
7. | 10A | Rechter Scheinwerfer (Fernlicht)
8. | 20A | Scheinwerferwaschanlage
9. | 15A | Akustischer Alarm
10. | 10A | Diagnosestecker, 10A Diagnosestecker, Richtungsscheinwerfer, Luftstromsensor (Dieselmotor), Partikelfilterzusatzpumpe (Dieselmotor)
11. | 10A | Stromversorgung für Fahrzeuggeschwindigkeitssensor, ABS- und ESP-System
12. | 5A | Stromversorgung für Motorkühlgebläserelais, Valvetronic-Relaisschalter (1,4 l 16V und 1,6 l VTi 16V), Turboladerkühlung (1,6 l THP 16V), Luftstromsensor (1, 6 l HDI 16V)
13. | 10A | Steuergerät für Servolenkung, Automatikgetriebe, Kühlmittelstandssensor
14. | 30A | Scheibenwischer mit niedriger/hoher Geschwindigkeit
15. | 25A | Anlasserschalter
16. | 30A | Magnetventil für Turboladerdruck
17. | 10A | Scheibenwaschanlage vorne und hinten
18. | 40A | Stromversorgung für intelligente Schalteinheit („+“ vom Zündschloss)
19. | 40A | Klimagebläse
20. | 20A | elektrische Pumpe-Düse-Ventile und AGR (bei 2,0-Liter-HDI-16V-Motor), Einspritzdüsen (bei 2,0-Liter-HDI-16V-Motor)
21. | 15A | Adsorber-Magnetventile, elektrisches Turbolader-Druckminderventil (1,6-Liter-THP-16V-Motor), Öldampfheizung (1,6-Liter-THP-16V-Motor), Dieselkraftstoffheizung (1,6-Liter-HDI-16V-Motor)
Videoanleitung für den Zugang.

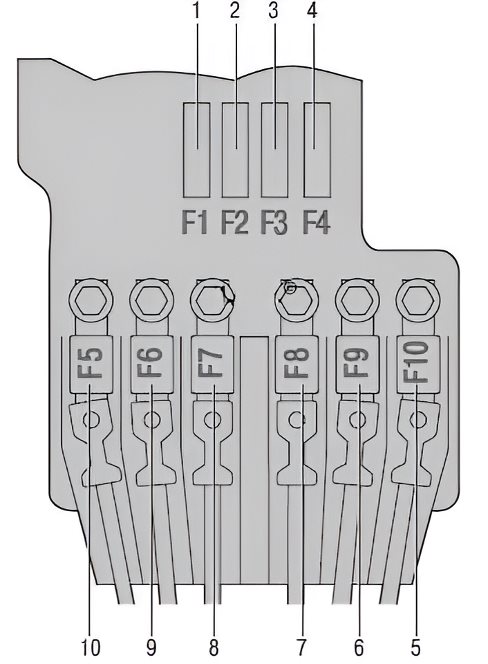

Diagramm der Leistungssicherung am Pluspol der Batterie
Modelle vor der Modellpflege
Nr. | Stromstärke, A | Stromkreis
1. F1. | 15A | Getriebe (sequentiell oder automatisch)
2. F2. | 15A | Diagnosestecker, Tagfahrlicht
3. F3. | 5A | Schütz für Doppelfunktion des Bremssystems
4. F4. | Reserve
5. F10. | 80A | Elektrische Servolenkungspumpe
6. F9. | 70A | ECU des Heizungssystems (Dieselmotor)
7. F8. | 100A | Schalter- und Schutzeinheit
8. F7. | Reserve
9. F6. | 30A | Elektrische Pumpe für sequentielles Getriebe
10. F5. | 30A | Elektromotor für Valvetronic-System (1,6 Liter THP 16V)

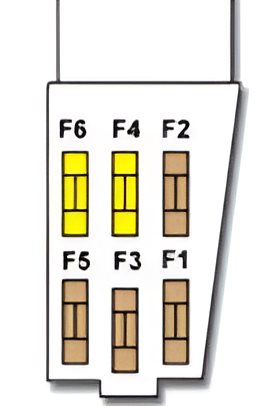

Modelle nach dem Modellpflege
1. | Leer
2. | 5A | Doppelfunktionsschütz des Bremssystems
3. | 5A | Batterieladekreisprozessor
4. | 25A | ABS/ESP-Magnetventile
5. | Leer
6. | 15A | Getriebe (manuell oder automatisch)
Im Innenraum des Fahrzeugs

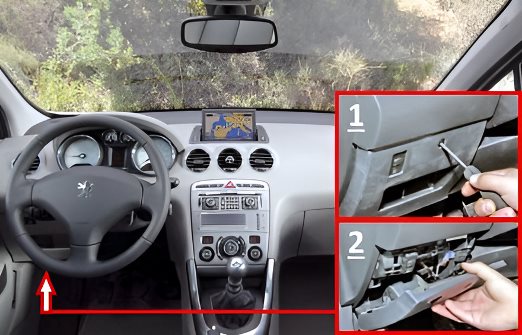

Der Sicherungskasten befindet sich auf der Fahrerseite, unten in der Instrumententafel. Um Zugang zu erhalten, den Deckelverschluss (1) drehen und den Deckel (2) entfernen.
Typ 1 - Modelle vor dem Modellpflege
Nr. | Ampere | Beschreibung
1. | 15A | Schwachstromkreis des Zündschalters
2. | 30A | Heckscheiben
3. | 30A | Verriegelung und Superverriegelung
4. | 30A | Vordere Fensterheber, Stromversorgung, Klappspiegelaktuatoren, Panoramaschiebedach
5. | 15A | Schaltwippen, Einbruchssirene, Einbruchssicherung ECU
6. | 20A | Audiosystem, Radiotelefon, CD-Wechsler, Multifunktionsdisplay, Reifendruckkontrollsystem
7. | 5A | Vorder- und Rückleuchten, individuelle Beleuchtung, Rückstrahler, Spiegelbeleuchtung an den Sonnenblenden, Kofferraumbeleuchtung, Handscheinwerfer
8. | 15A | Multifunktionsdisplay, Verstärker, Hands Free, Regen-/Lichtsensor, Einparkwarnsystem ECU (Parktronic), Anhängerschalter, Warnsystem für unbeabsichtigtes Überfahren von Fahrbahnmarkierungen
9. | 30A | 12 V Steckdose vorne, Zigarettenanzünder Peugeot 308
10. | 15A | Kombiinstrument, Beifahrer-Sicherheitsgurt- und Airbag-Warnleuchte, Klimaanlage, Fahrersitz-Memory-Einheit, Schalter im Bereich der zweiten Sitzreihe, Schulungsfahrzeugmodul
11. | 5A | Elektronische Motorsteuerung, Airbags, sequentieller Automatikgetriebewählhebel
12. | 5A | Elektronische Airbag- und pyrotechnische Gurtstraffereinheit
13. | 10A | Kupplungspedalschütz und Doppelfunktionsschalter für das Kupplungspedal.

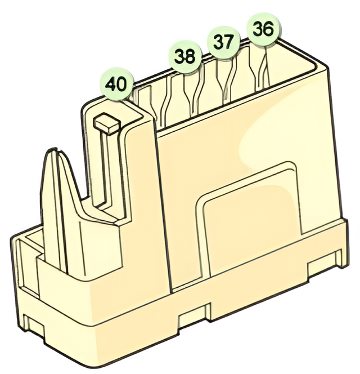

36. | 30A | Sitzheizung
37. | 5A | Elektrische Ausrüstung des Anhängers
38. | 30A | Speichereinheit für die Fahrersitzposition.
39. | Leer
40. | 30A | Audioverstärker, Speichereinheit für Beifahrersitzposition.
Typ 2 - Peugeot 308 nach der Modellpflege

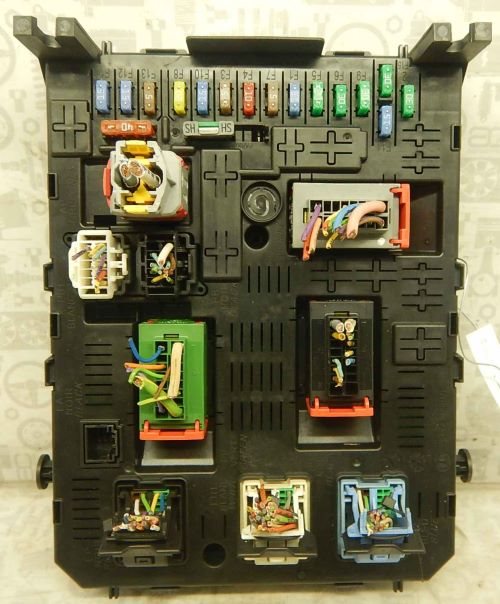

Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Strom, A
1. | Heckscheibenwischer | 15A
2. | Stromversorgung des Verriegelungs- und Superverriegelungssystems | 30A
3. | Steuergerät für Airbag und Pyronaut | 5A
4. | Schütz für Kupplungspedal und Doppelfunktion des Bremssystems, lichtempfindlicher Innenrückspiegel, Klimaanlage, Lenkradstellungssensor, Automatikgetriebe, Schalt- und Schutzsystemeinheit | 10A
5. | Impulsfenster vorne, Stromversorgung für den Antrieb des klappbaren Rückspiegels, Panoramadachrollo | 30A
6. | Impulsfenster hinten, Anhängerschaltgerät | 30A
7. | Front- und Heckleuchten, individuelle Beleuchtungslampen, Heckleuchten, Spiegelbeleuchtung an den Sonnenblenden, Handschuhfachbeleuchtung, tragbare Lampe. | 5A
8. | Autoradio, Funktelefon, CD-Wechsler, Multifunktionsanzeige, Reifendruckkontrolle. | 20A
9. | 12V-Steckdose vorne, Zigarettenanzünder-Sicherung | 30A
10. | Lenkerschalter, Sirene, Sicherheitsalarm-ECU. | 15A
11. | Niederstromkreis des Zündschalters. | 15A
12. | Kombiinstrument, Beifahrersicherheitsgurt- und Airbagwarnanlage, Klimaanlage, Fahrersitzspeicher, Schalter im Bereich der zweiten Sitzreihe, Schulungsfahrzeugmodul. | 15A
13. | Elektronische Motorsteuerung, Airbags, Wählhebel des sequentiellen Automatikgetriebes, Anhängerschaltereinheit. | 5A
14. | Multifunktionsanzeige, Verstärker, Freisprecheinrichtung, Regen-/Lichtsensor, Einparkhilfe-ECU. | 15A
15. | Verriegelung und Superverriegelung | 30A
17. | Beheizte Heckscheibe und Außenspiegel | 40A
SH. | PARC-Shunt.

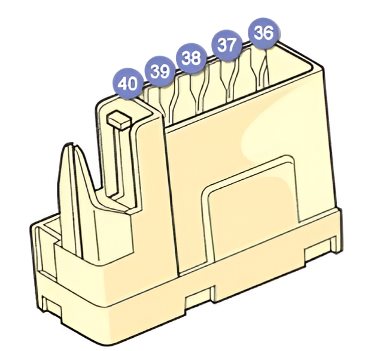

Die folgenden Sicherungen sind separat angeordnet:
36. | Fahrer- und Beifahrersitzheizung | 30A
37. | Fahrersitz-Memory, Rücklichtsteuerung | 5A
38. | Fahrersitz-Memory-Einheit | 30A
39. | Stromversorgung Anhängerschaltkasten | 30A
40. | Hi-Fi-Verstärker | 30A
Alle elektrischen Geräte

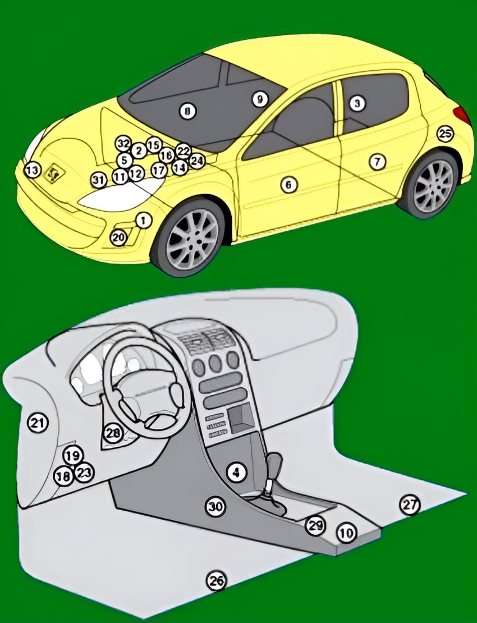

Allgemeine Anordnung aller elektronischen Komponenten.
Nr. | Bauteil
1. | ABS-Steuergerät
2. | Batterie
3. | Duffle-Box-Antriebsrelais mit Zentralverriegelung
4. | Dachklappen-Steuermodul - hinter der rechten Heckverkleidung
5. | Diagnosestecker (DLC)
6. | Relais für Tagfahrlicht.
7. | Elektrisches Steuermodul der Fahrertür
8. | Elektrisches Steuermodul der linken Hintertür
9. | Elektrisches Steuermodul der Beifahrertür
10. | Elektrisches Steuermodul der rechten Hintertür
11. | ESP-Steuermodul (Stabilitätskontrolle)
12. | Motorsteuerrelais
13. | Motorsteuermodul (ECM)
14. | Kühlgebläsemotor-Steuermodul
15-18. | Sicherungskästen im Motorraum
19-20. | Sicherungskästen im Fahrgastraum
21. | Akustische Warnung
22. | Steuergerät für die Fahrspurmarkierung
23. | Multifunktions-Steuergerät 1 - im Sicherungskasten im Fahrgastraum 1
24. | Multifunktions-Steuergerät 2 - im Sicherungskasten im Motorraum 1
25. | Multifunktions-Steuergerät 3 - im Sicherungs-/Relaiskasten unter der Instrumententafel 1
26. | Einpark-Steuergerät - hinter der linken hinteren Verkleidung.
27. | Steuermodul für die Fahrersitzheizung
28. | Steuermodul für die Beifahrersitzheizung
29. | Steuermodul für die elektrische Lenksäule
30. | SRS-Steuermodul
31. | Getriebesteuermodul (TCM) - Getriebe ASM
