Octavia A4 ist ein Auto der Größenklasse C, produziert von der tschechischen Firma Škoda Auto a.s. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Škoda Octavia A4 (erste Generation; Körper Marken 1u2/1u5). Baujahre: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

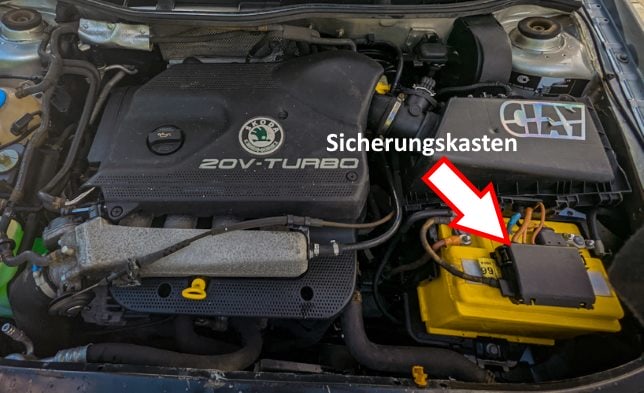

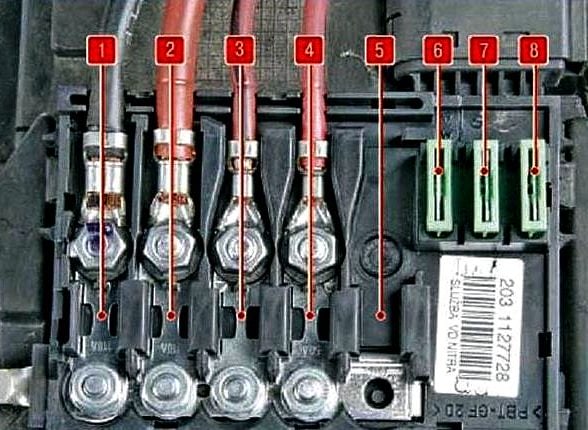

Der hier befindliche Sicherungskasten besteht hauptsächlich aus Hochstromsicherungen. Für den Zugang muss die Batterieabdeckung entfernt werden.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Lichtmaschine | 110A / 150A
2. | Steuergerät für Kabinenbeleuchtung | 110A
3. | Motorkühlmotor | 40A / 50A
4. | Elektronisches Steuergerät | 50A
5. | Diesel-Glühkerzen | 50A
6. | Elektromotor Motorkühlsystem | 30A
7. | ABS-Steuergerät | 30A
8. | ABS-Steuergerät | 30A
Im Innenraum des Fahrzeugs
Zum Schutz der elektrischen Schaltkreise des Fahrzeugs gibt es zwei Sicherungskästen.
Sicherungskasten

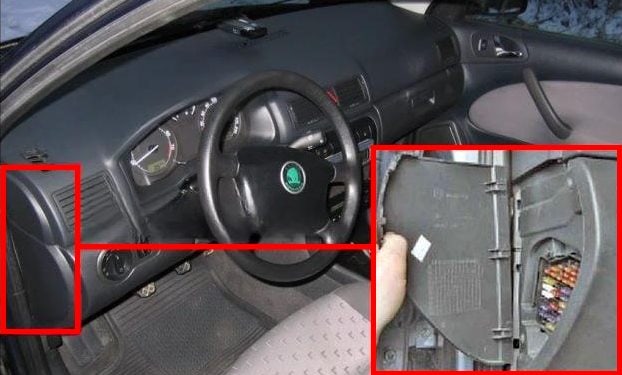

Befindet sich am Ende des Armaturenbretts auf der Fahrerseite.

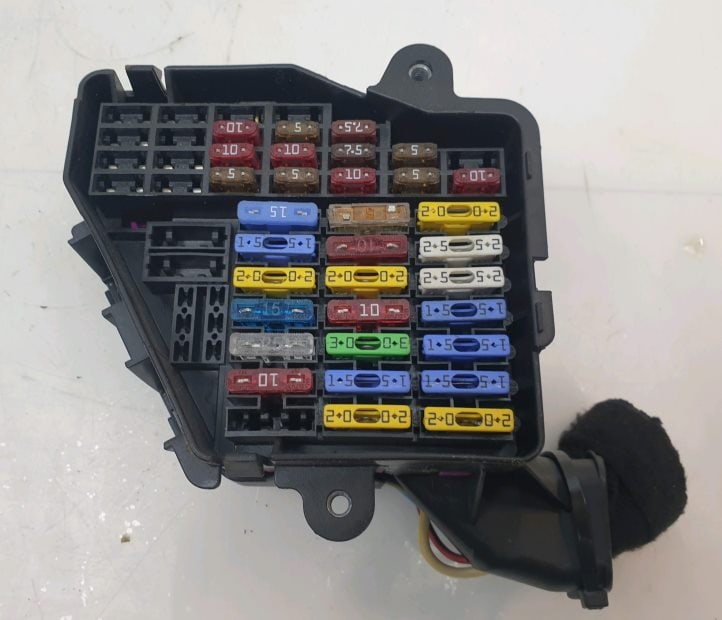

Foto - Beispiel.

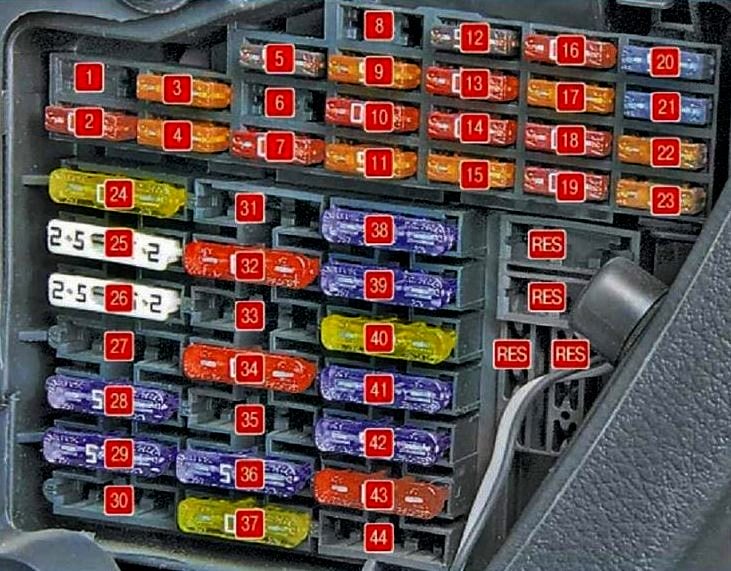

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Spiegelheizung, Zigarettenanzünderrelais | 10A
2. | Fahrtrichtungsanzeiger | 10A
3. | Glühbirne der Duffle Box | 5A
4. | Glühlampen für Kennzeichenbeleuchtung | 5A
5. | Beheizte Sitze, beheizte Außenspiegel | 7,5A
6. | Steuergerät der Zentralverriegelung | 5A
7. | Rückleuchten, Einparkhilfe-Sensoren | 10A
8. | Telefon | 5A
9. | ABS, ESP-Steuergerät | 5A
10. | Zündung | 10A
11. | Kombiinstrument | 5A
12. | Diagnosesteckdose | 7,5A
13. | Bremsleuchten | 10A
14. | Steuergerät Innenbeleuchtung | 10A
15. | Kombiinstrument | 5A
16. | Klimagerät | 10A
17. | Beheizte Scheibenwaschdüsen | 5A / 30A
18. | Scheinwerferbirne Fernlicht rechts | 10A
19. | Glühlampe Fernlicht links | 10A
20. | Glühlampe rechtes Abblendlicht, elektrischer Scheinwerferkorrektor | 15A
21. | Glühbirne des linken Abblendlichtscheinwerfers | 15A
22. | Glühbirne der rechten Schlussleuchte | 5A
23. | Glühbirne der linken Schlussleuchte | 5A
24. | Windschutzscheibenwischer | 20A
25. | Heizungsgebläse | 25A
26. | Beheizte Heckklappenscheibe | 25A
27. | Heckscheibenwischer | 15A
28. | Benzinpumpenrelais | 15A
29. | Elektronisches Motorsteuerungsmodul | 15A / 10A
30. | Elektrischer Schiebedachantrieb | 20A
31. | Reserve
32. | Kraftstoffeinspritzdüsen | 10A / 30A
33. | Scheinwerferwaschanlagen | 20A
34. | Elektronisches Motorsteuermodul | 10A
35. | Steckdose im Kofferraum | 30A
36. | Nebelscheinwerfer | 15A
37. | Elektronisches Motorsteuermodul | 20A / 5A
38. | Steuergerät Zentralverriegelung, Kofferraumbeleuchtung | 15A
39. | Notlichtsignalisierung | 15A
40. | Akustischer Alarm | 20A
41. | Skoda Octavia A4 Zigarettenanzünder-Sicherung | 15A
42. | Audioanlage, Telefon | 15A
43. | Elektronisches Motorsteuergerät | 10A
44. | Sitzheizung | 15A
RES. | Reserve
Relaiskasten

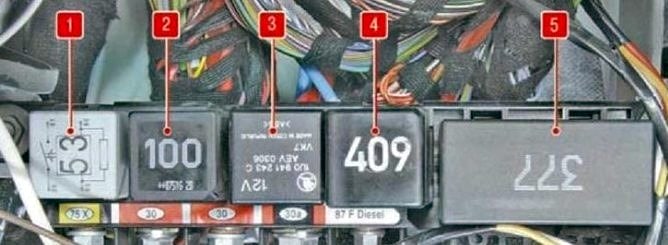

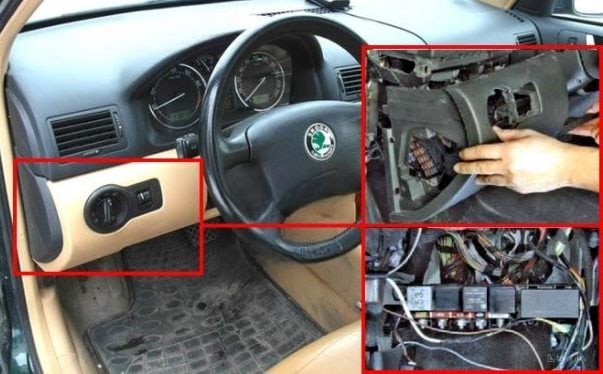

Um an das Relais im Fahrgastraum zu gelangen, muss die Verkleidung in der Nähe des Lenkrads entfernt werden.
Nr. | Beschreibung
1. | Summerrelais;
2. | Schaltrelais;
3. | Beleuchtungsverstärker;
4. | Benzinpumpenrelais;
5. | Windschutzscheibenwischer-Relais.
