Die zweite Generation des Octavia wurde im März 2004 eingeführt. Das Modell basierte auf der Volkswagen-Konzernplattform A5 (PQ35). Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Škoda Octavia A5 (zweite Generation; Baureihe 1Z3). Baujahre: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

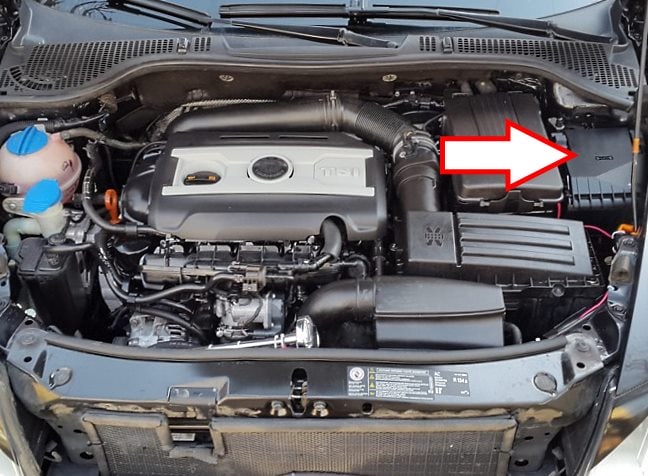

Um auf den Sicherungskasten im Motorraum zuzugreifen, schieben Sie die Verriegelungen auf, um den Deckel zu entriegeln, und nehmen Sie ihn nach oben ab.

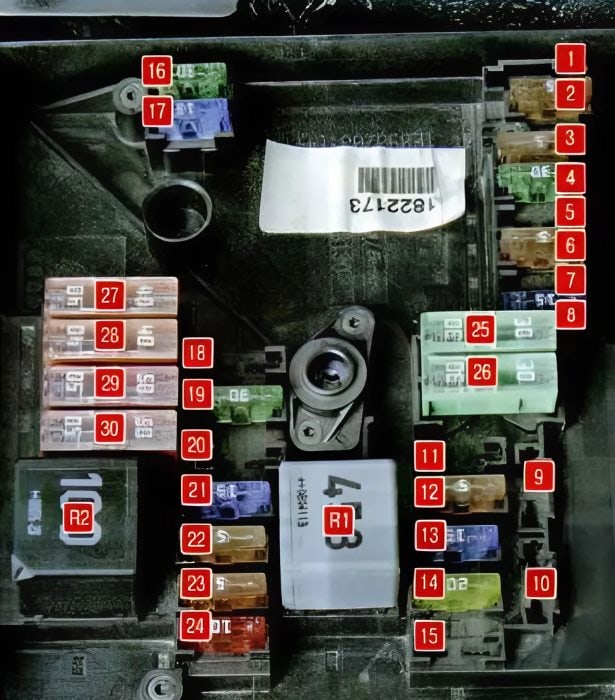

Belegungsplan
Nr. | Ampere | Beschreibung
1. | Reserve
2. | 5A | Rändelrad (Beleuchtungsregler)
3. | 5A | Diagnoseanschluss
4. | 30A | ABS-Hydraulikeinheit
5. | 15A | Steuergerät für Automatikgetriebe
6. | 5A | Kombiinstrument
7. | Reserve
8. | 15A | Audiosystem
9. | 5A | Telefon / Freisprecheinrichtung
10. | 5A | Relais für Spannungsversorgung Motorsteuergerät
11. | 20A | Steuergerät für Stand- und Zusatzheizung
12. | 5A | Diagnose-Interface für Datenbus (Gateway)
13. | 15A | Motorsteuergerät
14. | 20A | Zündung (Klemme 15)
15. | 5A / 15A | Lambdasonde, Kraftstoffpumpenrelais, Glühzeitsteuergerät
16. | 30A | ABS-Steuergerät
17. | 15A | Signalhorn (Hupe)
18. | 30A | Soundaktuator
19. | 30A | Scheibenwischermotor (vorn)
20. | Reserve
21. | 15A | Lambdasonde
22. | 5A | Kupplungs- / Bremspedalschalter
23. | 5A / 10A / 15A | Sekundärluftpumpe / Kraftstoffeinspritzung / Luftmassenmesser
24. | 10A | Abgasrückführungsventil (AGR)
25. | 30A | Scheinwerfer rechts
26. | 30A | Scheinwerfer links
27. | 40A | Sekundärluftpumpe, Vorwärmung
28. | 40A | Anlasser
29. | 50A | Spannungsversorgung Klemme 30
30. | 50A | Entlastungsrelais für X-Kontakt
R1. | Relais für Kühlerlüfter
R2. | Steuerungsrelais für Automatikgetriebe
Im Innenraum
Hier befinden sich zwei Module, die der Absicherung der Fahrzeugstromkreise dienen.
Hauptsicherungskasten

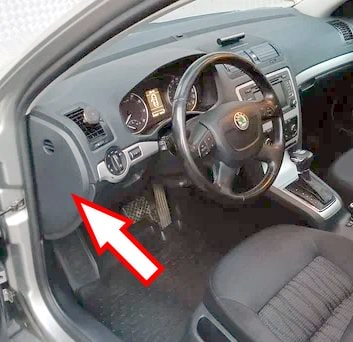

Um Zugang zum Hauptsicherungskasten im Innenraum zu erhalten, hebeln Sie die Abdeckung vorsichtig mit einem Schraubendreher aus und nehmen Sie sie ab.

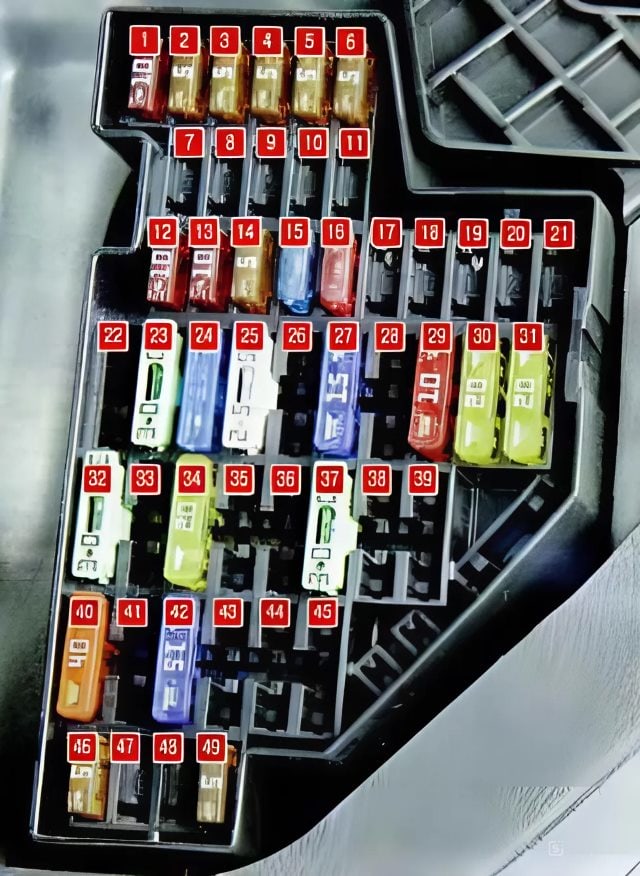

Belegungsplan
Nr. | Ampere | Beschreibung
1. | 10A | Diagnoseanschluss, Motorsteuergerät, Kraftstoffpumpe
2. | 5A | Steuergerät für ABS / ESP
3. | 5A | Airbag-Steuergerät
4. | 5A | Heizung, Klimaanlage, Rückfahrleuchten
5. | 5A | Leuchtweitenregulierung
6. | 5A | Kombiinstrument, Steuergerät für Automatikgetriebe, Steuergerät für Lenkunterstützung, Einparkhilfe
7-11. | Leer
12. | 10A | Steuergerät für Zentralverriegelung
13. | 10A | Bordnetzsteuergerät (Außenbeleuchtung), Bremsleuchten
14. | 5A | Steuergerät für Automatikgetriebe, Wählhebelsperre
15. | 7.5A | Steuergerät für Innenbeleuchtung
16. | 10A | Klimabetätigung / Klimaanlage
17. | Sonderausstattung
18. | 5A | Sensoren für Einparkhilfe
19. | 5A | Steuergerät für Traktionskontrolle
20. | 5A | Berganfahrassistent
21. | Leer
22. | 40A | Frischluftgebläse der Klimaanlage
23. | 30A | Fensterheber vorn
24. | 25A | Zigarettenanzünder – Škoda Octavia A5
25. | 25A / 30A | Heckscheibenheizung, Zusatzheizung
26. | 20A | Steckdose im Gepäckraum
27. | 15A | Kraftstoffpumpenrelais, Einspritzventile
28. | Zusatzausrüstung
29. | 10A | Motorsteuergerät
30. | 20A | Steuergerät für Automatikgetriebe
31. | 20A | Unterdruckpumpe für Bremskraftverstärker
32. | 30A | Fensterheber hinten
33. | 25A | Elektrisches Schiebedach
34. | 20A | Komfortsteuergerät
35. | 5A | Diebstahlwarnanlage
36. | 20A | Scheinwerferreinigungsanlage
37. | 20A | Sitzheizung vorn
38. | 30A | Sitzheizung hinten
39. | Leer
40. | 40A | Frischluftgebläse
41. | 15A | Heckscheibenwischer
42. | 15A | Scheibenwaschanlage
43. | 15A | Anhängerkupplung
44. | 20A | Anhängerkupplung
45. | 15A | Anhängerkupplung
46. | 5A | Beheizbare Scheibenwaschdüsen
47. | 5A | Relais für Zusatzheizung
48. | Leer
49. | 5A | Lichtschalter
Zusatzrelaiskasten
Unter dem Lenkrad befindet sich ein zusätzlicher Relaisträger.

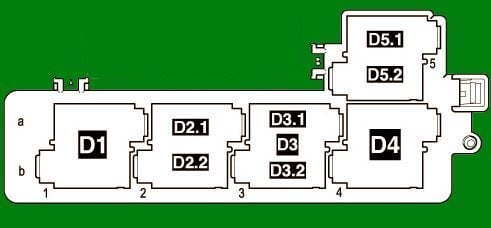

Typ 1
Oberer Relaisträger
Nr. | Beschreibung
D1. | Relais für Standheizung (bei Modellen mit Standheizung) oder Relais für kleine Heizleistung (bei Modellen mit PTC-Zusatzheizung)
D2.1. | Signalhorn (Hupe)
D2.2. Kraftstoffpumpenrelais (für Motoren BUD, CGGA, BSE, BSF, CMXA und CHGA) / Zusätzliches Kraftstoffpumpenrelais -J832- (für Motoren CLCA, CLCB, CFHF, CFHC, CEGA)
D3. | Relais für große Heizleistung (bei Modellen mit PTC-Zusatzheizung)
D3.1. | Frischluftgebläse (bei Modellen mit Standheizung)
D3.2. | Relais für Kraftstoffpumpe der Zusatzheizung -J749- (bei Modellen mit Standheizung)
D4. | Anlasser
D5.1. | Scheibenwischerrelais
D5.2. | Relais für Heizelement (Motorkennbuchstabe CAYC)
Unterer Relaisträger
Nr. | Beschreibung
1. | Spannungsversorgungsrelais (Klemme 15)
2. | Relais für Heckscheibenheizung
3. | Spannungsversorgungsrelais (Klemme 50); Anlasserrelais 1
4. | Kraftstoffpumpenrelais (Druckaufbau im Kraftstoffsystem) – (für Motoren BUD, CGGA, BSE, BSF, CMXA, CHGA) / Kraftstoffpumpenrelais (für Dieselmotoren)
5. | Entlastungsrelais für X-Kontakt

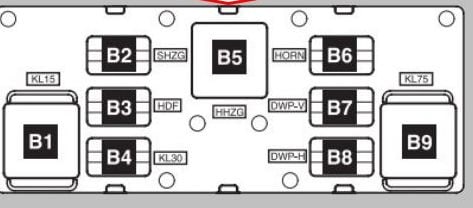

Typ 2
Nr. | Beschreibung
B4. | Spannungsversorgung (Klemme 30)
B5. | Heckscheibenheizung
B6. | Signalhorn (Hupe)
B7. | Scheibenwaschpumpe 1
B8. | Scheibenwaschpumpe 2
B9. | Entlastungsrelais für X-Kontakt
Videoanleitung: Zugang zu den Sicherungskästen.
