Die vierte Generation des Impreza wurde 2011 auf der New York International Auto Show vorgestellt und kam noch im selben Jahr auf den Markt. Es standen zwei Karosserievarianten zur Auswahl: eine viertürige Stufenhecklimousine und ein fünftüriges Schrägheckmodell. Dieser Artikel beschreibt die Sicherungsbelegung des Subaru Impreza (vierte Generation; Baureihe GJ/GP) für die Baujahre 2011, 2012, 2013, 2014, 2015 und 2016.
Hier finden Sie die Einbauorte, Sicherungsbelegungen und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

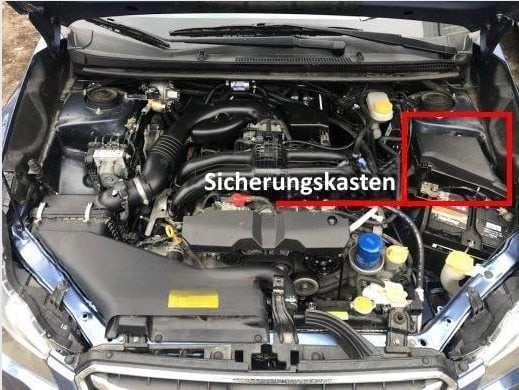

Auf der linken Seite des Motorraums, direkt neben der Batterie.

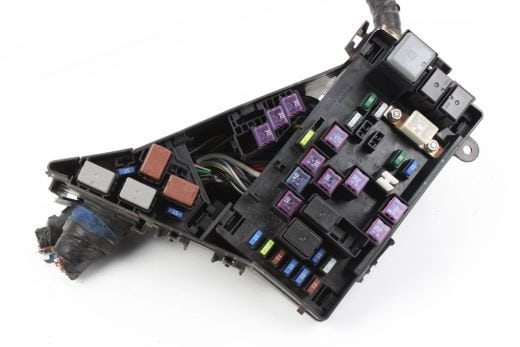

Gesamtansicht des Sicherungskastens.
Sicherungsbelegung
Nr. | Komponente / Funktion | Nennstrom
1. | ABS-Steuergerät, Fahrdynamikregelung (VDC) | 30A
2. | Haupt-Kühlerlüfter | 25A
3. | Zusatz-Kühlerlüfter | 25A
4. | Nicht belegt
5. | Nicht belegt
6. | Scheinwerfer (Abblendlicht) | 30A
7. | Scheinwerfer (Fernlicht) | 15A
8. | Rückfahrscheinwerfer | 20A
9. | Hupe | 15A
10. | Heckscheibenheizung, Außenspiegelheizung | 25A
11. | Kraftstoffpumpe (Subaru Impreza) | 15A
12. | Steuergerät für stufenloses Getriebe (Lineartronic/CVT) | 20A
13. | Motorsteuergerät (ECU) | 7,5A
14. | Blinker und Warnblinkanlage | 15A
15. | Rückfahr- und Beleuchtungsrelais | 15A
16. | Lichtmaschine / Generator | 7,5A
17. | Nicht belegt
18. | Telematik (Modelle 2011–2015: Nicht belegt) | 10A
19. | Abblendlicht (rechts) | 15A
20. | Abblendlicht (links) | 15A
Im Innenraum des Fahrzeugs

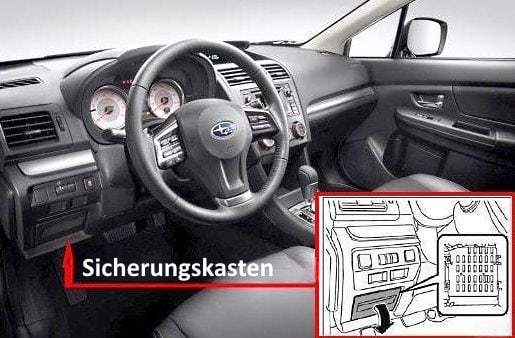

Befindet sich auf der Fahrerseite an der Unterseite des Armaturenbretts. Ziehen Sie die Abdeckung nach unten, um Zugriff zu erhalten.

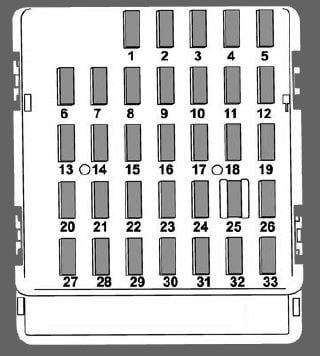

Beispielhafte Abbildung.
Sicherungsbelegung
Nr. | Komponente / Funktion | Nennstrom
1. | Anschluss für Anhängerkupplung | 20A
2. | Reserve | 15A
3. | Zentralverriegelung | 15A
4. | Relais für Windschutzscheiben-Enteiser (vorne) | 10A
5. | Kombiinstrument, Uhr | 10A
6. | Elektrisch verstellbare Außenspiegel, Relais für Sitzheizung | 7,5A
7. | Kombiinstrument, Karosseriesteuergerät (BIU) | 15A
8. | Bremsleuchten | 10A
9. | Scheibenwischer (vorne) | 15A
10. | Stromversorgung (Batterie) | 7,5A
11. | Fahrtrichtungsanzeiger (Blinker) | 7,5A
12. | Getriebesteuergerät, Motorsteuergerät, Karosseriesteuergerät (BIU) | 15A
13. | Zubehörsteckdose (Mittelkonsole), Zigarettenanzünder-Sicherung (Subaru Impreza), 110V-Wechselstromsteckdose (falls vorhanden) | 20A
14. | Standlicht, Rückleuchten, Heckleuchten-Kombination | 15A
15. | Kofferraumbeleuchtung, Uhr | 10A
16. | Innenraumbeleuchtung | 7,5A
17. | Sitzheizung | 15A
18. | Rückfahrscheinwerfer | 10A
19. | Relais für elektrische Fensterheber, Hauptrelais für Kühlerlüfter | 7,5A
20. | Zubehörsteckdose (Armaturenbrett), Zigarettenanzünder | 10A
21. | Starterrelais (Anlasser) | 10A
22. | Klimaanlage, Relaisspule für Heckscheibenheizung | 7,5A
23. | Nicht belegt
24. | Audiosystem, Uhr | 10A
25. | SRS-Airbagsystem | 15A
26. | Modelle 2013–2015: Relais für elektrische Fensterheber, Hauptrelais für Kühlerlüfter | 7,5A
27. | Innenraumgebläse | 15A
28. | Innenraumgebläse | 15A
29. | Nebelscheinwerfer | 15A
30. | Nicht belegt
31. | Klimaautomatik, Karosseriesteuergerät (BIU) | 7,5A
32. | Kupplungsschalter, Steuergerät für Lenkradschloss | 7,5A
33. | Steuergerät für Fahrdynamikregelung (VDC) | 7,5A
Videoanleitung für den Zugang zu den Sicherungskästen.
