Nach der Markteinführung des Hybridmodells „Aqua“ auf dem japanischen Markt exportierte Toyota das Modell unter dem neuen Namen „Prius C“. Das Fahrzeug in der Karosserievariante Schrägheck ist für den nordamerikanischen Markt (USA, Kanada) sowie für Australien und einige Länder des asiatisch-pazifischen Raums bestimmt. In diesem technischen Handbuch behandeln wir detailliert die Sicherungspläne des Toyota Prius C / Aqua der 1. Generation (Karosseriecode P10; Toyota B-Plattform) der Baujahre 2011 bis 2022.
Hier finden Sie die Einbauorte und Fotos der Sicherungskästen. Ein besonderes Augenmerk richten wir auf die Sicherungen für den Zigarettenanzünder und die Kraftstoffpumpe.
Im Motorraum

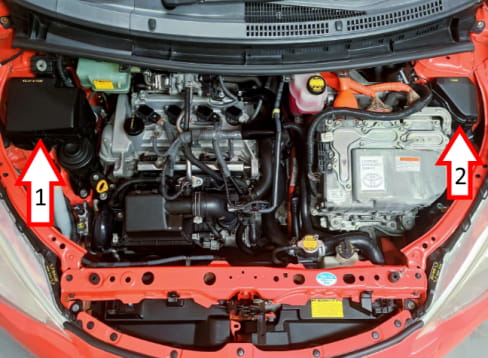

Hier befinden sich zwei Sicherungskästen: der erste auf der rechten Seite, der zweite auf der linken Seite.
Sicherungskasten Nr. 1

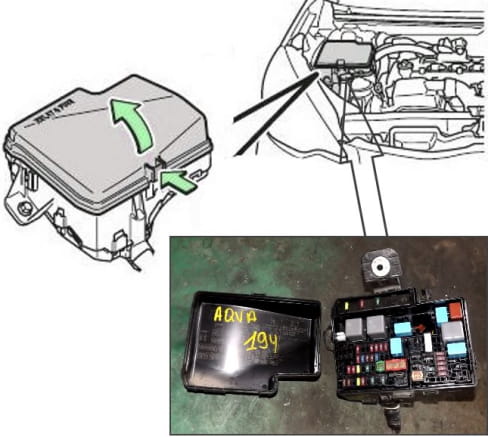

Um Zugang zum ersten Sicherungskasten zu erhalten, drücken Sie die Verriegelungsclips der Abdeckung zusammen und ziehen Sie diese nach oben.

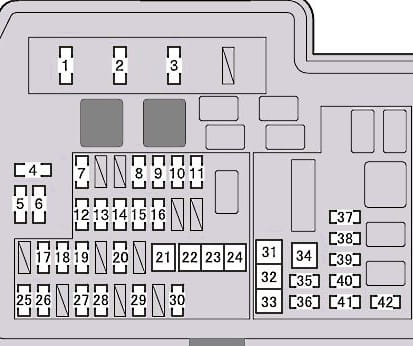

Sicherungsbelegung
Nr. | Stromstärke (A) | Beschreibung
1 | 20 | Motorsteuerung, Sequenzielle Mehrpunkt-Kraftstoffeinspritzung (EFI-MAIN)
2 | 10 | Hupe (HORN)
3 | 30 | Kombiinstrument, Zündung (IGN2)
4 | 7,5 | Reserve
5 | 15 | Reserve
6 | 30 | Reserve
7 | 10 | Sequenzielle Mehrpunkt-Kraftstoffeinspritzung (EFI2)
8 | 10 | Rechter Scheinwerfer (Abblendlicht) (H-LP RH-LO)
9 | 10 | Linker Scheinwerfer (Abblendlicht), Sensoren und Instrumente (H-LP LH-LO)
10 | 10 | Rechter Scheinwerfer (Fernlicht) (H-LP RH-HI)
11 | 10 | Linker Scheinwerfer (Fernlicht), Sensoren und Instrumente (H-LP LH-HI)
12 | 10 | Zündsystem, Lenkradschalter, Bremssystem, Startsystem, Smart-Key-System, Sitzbelegungserkennung, SRS-Airbagsystem (IG2 #2)
13 | 15 | Audiosystem, Fahrzeugsteuerung und Betriebsdatenerfassung, Hauptkarosseriesteuergerät (BCM), Leseleuchten, Kofferraumbeleuchtung (DOME)
14 | 7,5 | Hauptkarosseriesteuergerät (BCM), Smart-Key-System (ECU-B1)
15 | 7,5 | Sensoren und Kombiinstrument (METER)
16 | 15 | Zündsystem / Zündspulen (IGN)
17 | 10 | Warnblinkanlage (HAZ)
18 | 10 | Elektronische Drosselklappensteuerung (ETCS)
19 | 20 | Bremssystem (ABS1)
20 | 30 | Elektrische Kühlmittelpumpe Motor / Kraftstoffpumpe (ENG W/PMP)
21 | 40 | H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, Tagfahrlichtsystem (H-LP-MAIN)
22 | 30 | Scheinwerferreinigungsanlage (H-LP CLN)
23 | 30 | Bremssystem (ABS MTR1)
24 | 50 | Motorsteuerung (EFI-MAIN), Hupe (HORN), Zündung 2 (IG2 P/I)
25 | 7,5 | Klimaanlage, Sensoren und Instrumente, Sitzbelegungserkennung, Reifendruckkontrollsystem, Startsystem, Smart-Key-System, Zentralverriegelung (ECU-B 2)
26 | 7,5 | Anlasser / Zündschloss (AM2)
27 | 20 | Lenkradverriegelung (STRG LOCK)
28 | 10 | Bremssystem (ABS2)
29 | 30 | IGCT Nr. 2, IGCT Nr. 3, IGCT Nr. 4, Power Control Unit (PCU), Kühlgebläse der Hybridbatterie (IGCT-MAIN)
30 | 30 | Stromabschaltung Innenraumbeleuchtung (DOME CUT), Steuergerät ECU-B Nr. 1 (D/C)
31 | 30 | Elektrischer PTC-Zuheizer 1
32 | 30 | Elektrischer PTC-Zuheizer 2
33 | 30 | Elektrischer Kühlerlüfter (FAN)
34 | 30 | Elektrischer PTC-Zuheizer 3
35 | 30 | Außenspiegelheizung (MIR HTR), Heckscheibenheizung (DEF)
36 | 20 | Nicht belegt / Scheibenwischer-Enteiser (DEICER)
37 | 10 | Kühlgebläse der Hybridbatterie (BATT FAN)
38 | 10 | Hybridsystem (IGCT2)
39 | 10 | Hybridsystem (IGCT4)
40 | 10 | Hybridsystem, Power Control Unit (PCU)
41 | 10 | Hybridsystem (IGC3)
42 | 10 | Außenspiegelheizung (MIR HTR)

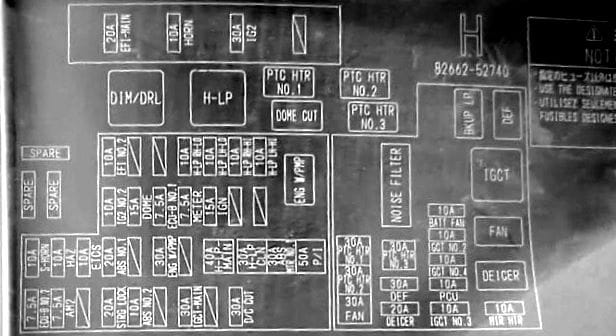

Schaltplan des Sicherungskastendeckels mit Kennzeichnung der Relaismodule.
Sicherungskasten Nr. 2

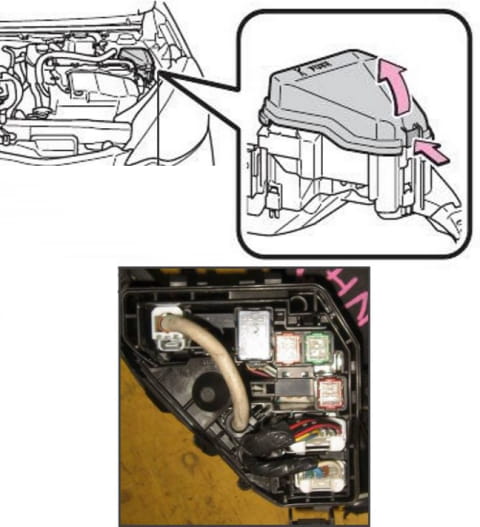

Der zweite Sicherungskasten befindet sich auf der rechten Seite im Motorraum.
Sicherungsbelegung
Nr. | Stromstärke (A) | Beschreibung
1 | 100 | DC/DC-Wandler – Hybridsystem
2 | 30 | Bremssystem (ABS MTR2)
3 | 40 | Klimaanlage (HTR)
4 | 50 | Elektrische Servolenkung (EPS)
Im Innenraum

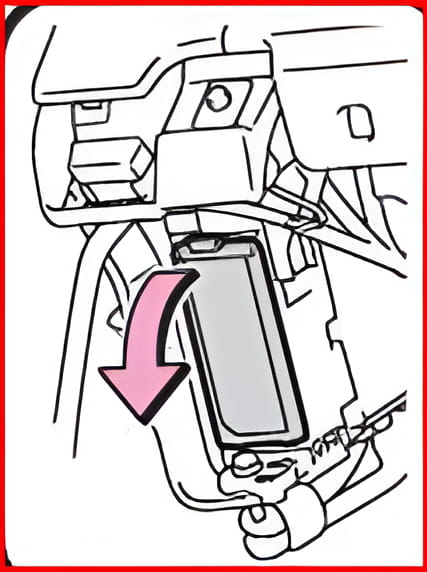

„Prius C“: Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.

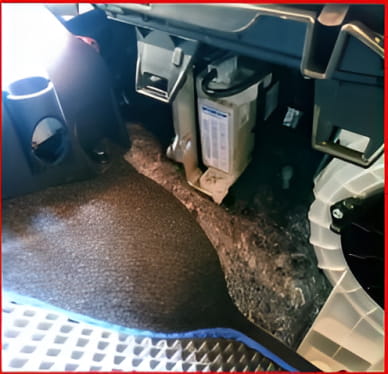

„Aqua“: Der Sicherungskasten befindet sich auf der Beifahrerseite hinter dem Handschuhfach.

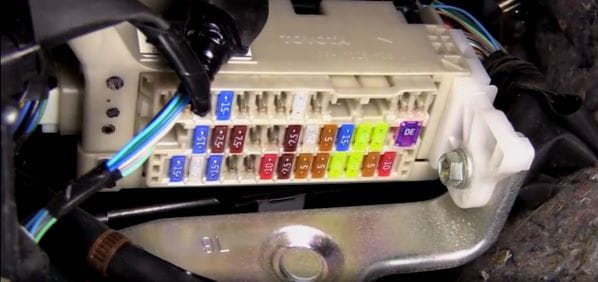

Beispiel für den Zugang.

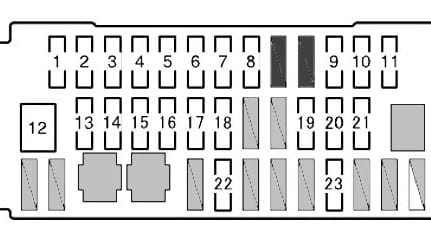

Sicherungsbelegung
Nr. | Stromstärke (A) | Beschreibung
1 | 10 | Standlicht, Seitenmarkierungsleuchten, Schlussleuchten, Kennzeichenbeleuchtung, Nebelscheinwerfer, Sensoren und Instrumente
2 | 5 | Instrumentenbeleuchtung
3 | 20 | Fensterheber hinten rechts (DOOR R/R)
4 | 20 | Fensterheber vorn rechts (DOOR P)
5 | 5 | Heckscheibenheizung, Reifendruckkontrollsystem, Hauptkarosseriesteuergerät (BCM), Bremssystem, elektronisches Stabilitätsprogramm (VSC), Zentralverriegelung, Smart-Key-System (ECU-IG#1)
6 | 5 | Elektrische Servolenkung (ECU-IG#2)
7 | 7,5 | Klimaanlage, PTC-Zuheizer (HTR-IG)
8 | 10 | Rückfahrscheinwerfer, Audiosystem, Schaltsperre, Schiebedach, Fahrzeugsteuerung und Betriebsdatenerfassung, Akustisches Fahrzeug-Warnsystem / AVAS (GAUGE)
9 | 15 | Scheibenwischer und Scheibenwaschanlage Frontscheibe (WASHER)
10 | 25 | Scheibenwischer Frontscheibe (WIPER)
11 | 15 | Scheibenwischer und Scheibenwaschanlage Heckscheibe (WIPER RR)
12 | 30 | Elektrische Fensterheber (P/W)
13 | 20 | Fensterheber hinten links (DOOR R/L)
14 | 20 | Fensterheber vorn links (DOOR D)
15 | 15 | Bordspannungssteckdose, Sicherung Zigarettenanzünder Toyota Aqua / Prius C
16 | 5 | Hauptkarosseriesteuergerät (BCM), Audiosystem, Außenspiegel, Schaltsperre (ACC)
17 | 25 | Zentralverriegelung (D/L)
18 | 7,5 | On-Board-Diagnose (OBD)
19 | 7,5 | Startsystem, Schaltsperre, Akustisches Fahrzeug-Warnsystem, Bremssystem, Bremsleuchten, dritte Bremsleuchte (STOP)
20 | 7,5 | Anlasser / Zündschloss (AM1)
21 | 15 | Nebelscheinwerfer (FOG FR)
22 | 25 | Schiebedach (S/ROOF)
23 | 15 | Sitzheizung, Klimaanlage (S/HTR)
