Sicherungen und Relais VW Golf 4, 1997 - 2006

Der VW Golf IV ist ein Kompaktwagen, der von 1997 bis 2006 von der Volkswagen AG produziert wurde. Er war als drei- und fünftüriges Fließheck, als Kombi (Variant) sowie als Cabriolet erhältlich. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Golf 4 (vierte Generation; Plattform A4/PQ34) für die Baujahre 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 und 2006.

Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Absicherungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

Im Motorraum

Hier befinden sich zwei Sicherungshalter, die für die Absicherung der elektrischen Stromkreise des Fahrzeugs zuständig sind.

Hochstromsicherungen

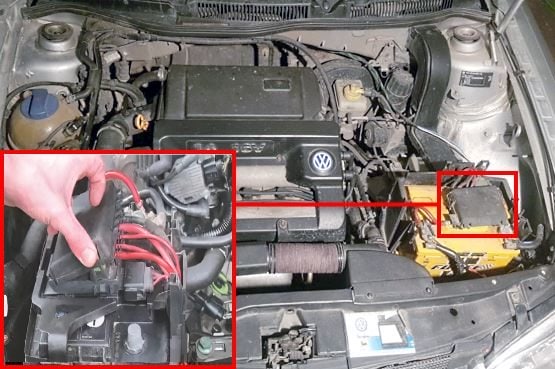

Diese befinden sich direkt auf der Batterieabdeckung (Batterieträger).

Gesamtansicht.

Belegungsplan

Nr. | Beschreibung | Ampere
S131. | Sekundärluftpumpe | 50A
S132. | Motormanagement | 50A
S133. | Kühlerlüfter | 40A / 50A
S134. | Bordnetzversorgung (Innenraum) | 110A
S138. | Generator (Klemme B+) | 110A / 150A
S162. | ABS (Antiblockiersystem) | 30A
S163. | ABS (Antiblockiersystem) | 30A
S164. | Kühlerlüfter | 30A

Relaiskasten

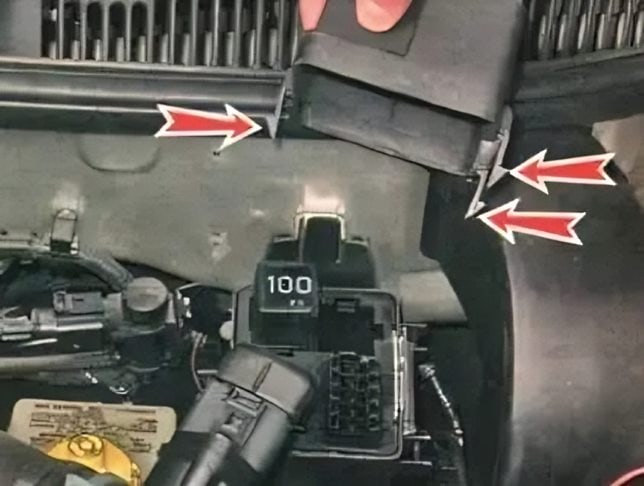

Dieser befindet sich an der Spritzwand im Motorraum.

• Der Fahrtrichtungsanzeiger und das Notsignalrelais sind in den Notsignalschalter integriert.
• Relais zum Einschalten der Sekundärluftpumpe

Im Innenraum des Fahrzeugs

Hier befinden sich ebenfalls zwei Relaisträger bzw. Sicherungskästen, die für die Absicherung der Fahrzeugelektrik zuständig sind.

Sicherungskasten

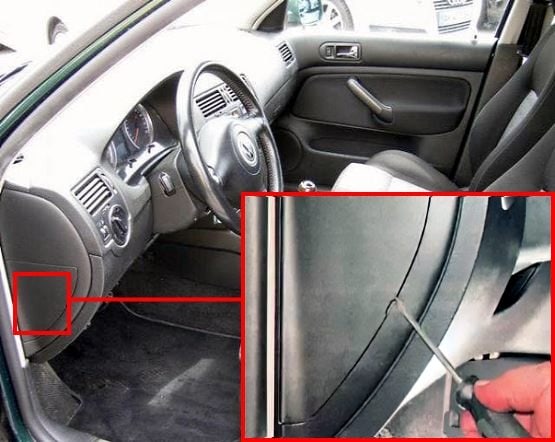

Dieser befindet sich an der Stirnseite der Instrumententafel auf der Fahrerseite hinter einer Kunststoffabdeckung.

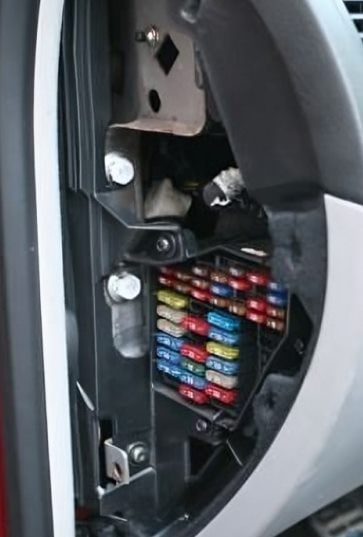

Beispielhafter Zugang zur Sicherungsbox.

Belegungsplan

Nr. | Beschreibung | Ampere
F1. | Handschuhfachbeleuchtung, beheizbare Außenspiegel | 10A
F2. | Blinklicht, Warnblinkanlage, Leuchtweitenregulierung | 10A
F3. | Relais für Nebelscheinwerfer, Instrumentenbeleuchtung | 5A
F4. | Kennzeichenbeleuchtung | 5A
F5. | Klimaanlage, Motormanagement, beheizbare Außenspiegel, Sitzheizung | 7,5A
F6. | Komfortsteuergerät (Zentralverriegelung, elektrische Fensterheber) | 5A
F7. | Rückfahrscheinwerfer | 10A
F9. | ABS, ESP (Elektronisches Stabilitätsprogramm), ASR (Antriebsschlupfregelung) | 5A
F10. | Motorsteuergerät | 15A
F11. | Kombiinstrument | 5A
F12. | Diagnoseanschluss (OBD) | 7,5A
F13. | Bremslichtschalter | 10A
F14. | Innenraumbeleuchtung | 10A
F15. | Kombiinstrument, ESP | 5A
F18. | Fernlicht rechts | 10A
F19. | Fernlicht links | 10A
F20. | Abblendlicht rechts, Gasentladungslampe (Xenon) rechts, Leuchtweitenregulierung | 15A
F21. | Abblendlicht links, Gasentladungslampe (Xenon) links | 15A
F22. | Standlicht rechts | 5A
F23. | Standlicht links | 5A
F24. | Scheibenwischer, Scheibenwaschanlage | 20A
F25. | Frischluftgebläse, Klimaanlage | 25A
F26. | Heckscheibenheizung | 25A
F27. | Heckscheibenwischer | 15A
F28. | Kraftstoffpumpe (Sicherung Kraftstoffpumpe  VW Golf 4) | 15A
F29. | Motorsteuergerät, Zündanlage | 15A
F31. | Automatikgetriebe | 20A
F32. | Einspritzventile | 10A
F34. | Motormanagement | 10A
F35. | 12-V-Steckdose (Kofferraum) | 30A
F36. | Nebelscheinwerfer, Nebelschlussleuchte | 15A
F37. | Radio, Komfortsystem, Zentralverriegelung, elektrische Fensterheber | 10A
F38. | Kofferraumbeleuchtung, Zentralverriegelung, Tankklappenentriegelung | 15A
F39. | Warnblinkanlage | 15A
F40. | Doppeltonhorn (Hupe) | 20A
F41. | Sicherung Zigarettenanzünder VW Golf 4 | 15A
F42. | Radio / Navigationssystem | 15A
F43. | Motormanagement | 10A
F44. | Sitzheizung | 15A

Relaiskasten

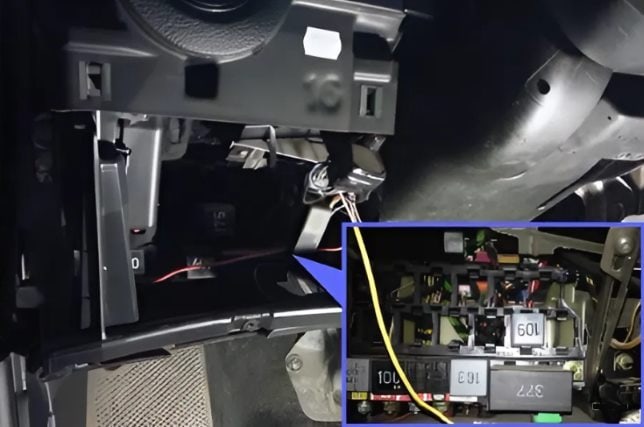

Dieser befindet sich auf der Fahrerseite im unteren Bereich der Instrumententafel hinter der Kunststoffabdeckung.

Belegungsplan

Nr. | Beschreibung
Relaisträgerblock
A. | Sicherung für elektrische Sitzverstellung
B. | Nicht belegt
C. | Sicherung für elektrische Fensterheber, Zentralverriegelung und beheizbare Außenspiegel
I. | Relais für Doppeltonhorn
II. | Entlastungsrelais für X-Kontakt
III. | Nicht belegt
IV. | Relais für Kraftstoffpumpe oder Glühkerzenrelais
V. | Relais für Wisch-Wasch-Anlage
VI. | Nicht belegt
Sicherungen auf Zusatzrelaisträger (Z13)
D. | Nicht belegt
E. | Elektrische Fensterheber hinten
F. | Blinklicht für Diebstahlwarnanlage (DWA)
G. | Alarmhorn für Diebstahlwarnanlage (DWA)

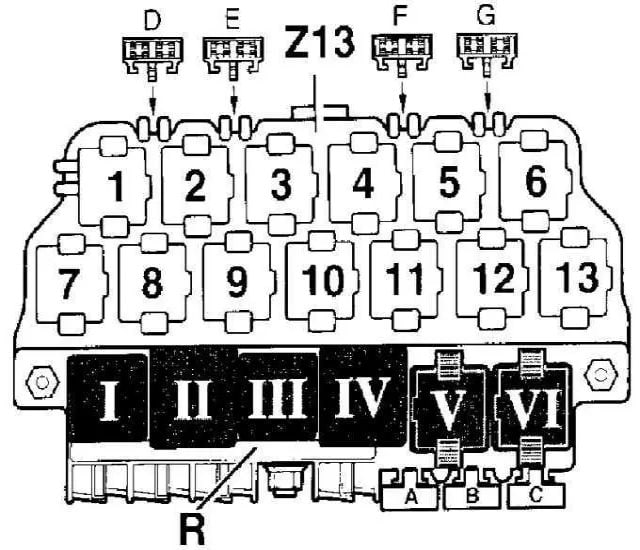

Zusatzrelaisträger (Z13)
1. | Relais für Nebelscheinwerfer
2. | Relais für Fernentriegelung der Heckklappe
3. | Relais für Anlassersperre
4. | Nicht belegt
5. | Nicht belegt
6. | Relais für Telefon
7. | Relais für Geschwindigkeitsregelanlage (GRA)
8. | Relais für Tagfahrlicht
9. | Relais für Kraftstoffpumpe (4Motion-Diesel) und Steuergerät für Taxi-Alarm
10. | Steuergerät für Taxi-Alarm
11. | Relais für Anlassersperre und Rückfahrlicht
12. | Stromversorgungsrelais für Klemme 30
13. | Relais für Kühlerlüfter (Klimaanlage)
