Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum

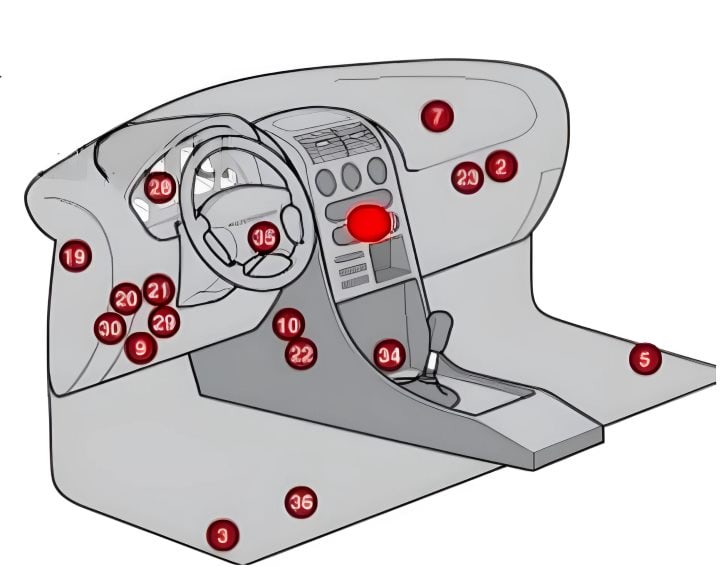

Allgemeiner Standort der elektrischen Geräte.
2. | Steuergerät für den Gebläsemotor der Klimaanlage/Heizung;
3. | Seitenaufprallsensor, Fahrerseite;
5. | Seitenaufprallsensor, Beifahrerseite;
7. | Fahrzeugneigungssensor (Diebstahlschutzsystem);
9. | Diagnosestecker (DLC);
10. | Datenbus-Steckverbinder;
19. | Sicherungskasten, Fahrgastraum 1;
20. | Relaiskasten, Fahrgastraum 2;
21. | Relaiskasten, Fahrgastraum 3;
23. | Heizungsgebläsemotor-Widerstand;
28. | Steuergerät des Kombiinstruments;
29. | Multifunktionssteuergerät 1 - im Sicherungs-/Relaiskasten der Instrumententafel; 3 Funktionen: Zigarettenanzünder, Geschwindigkeitsregelung, Nebelscheinwerfer, Warnblinkanlage, Scheinwerfer, Heckscheibenheizung, Hupe, Innenleuchten, Heckscheibenwischer/-wascher, Rückfahrscheinwerfer, Frontleuchten, Bremsleuchten, Scheibenwaschanlage, Scheibenwischer;
30. | Multifunktionssteuergerät 2 - Funktionen: Anti-Diebstahl-System, Kofferraumdeckel-/Hintertürverriegelung, Betätigungselement für das Öffnen des Kofferraumdeckels/der hinteren Tür, Zentralverriegelung, elektrische Außenspiegel, elektrische Fensterheber, Betätigungselement für das Öffnen der Tankklappe, Schiebedach;
34. | Elektronisches Steuergerät SRS
35. | Steuergerät für die elektrische Ausrüstung der Lenksäule;
36. | Telefonsteuergerät - unter dem Sitz, falls vorhanden.
Sicherungskasten

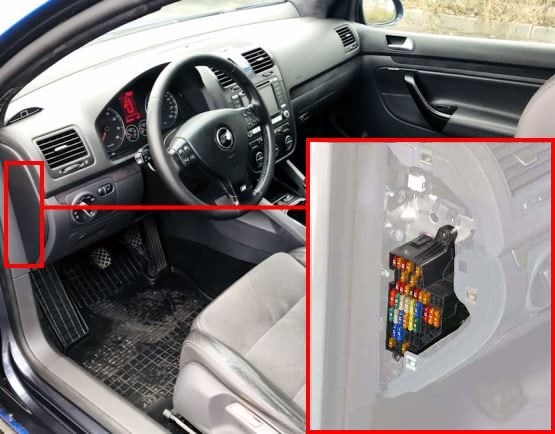

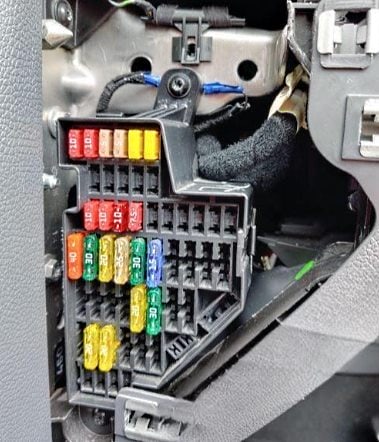

Die Haupteinheit befindet sich auf der Fahrerseite am Ende des Armaturenbretts hinter der Kunststoffschutzabdeckung. Nr. 19 in der Abbildung oben. Es gibt zwei Varianten.

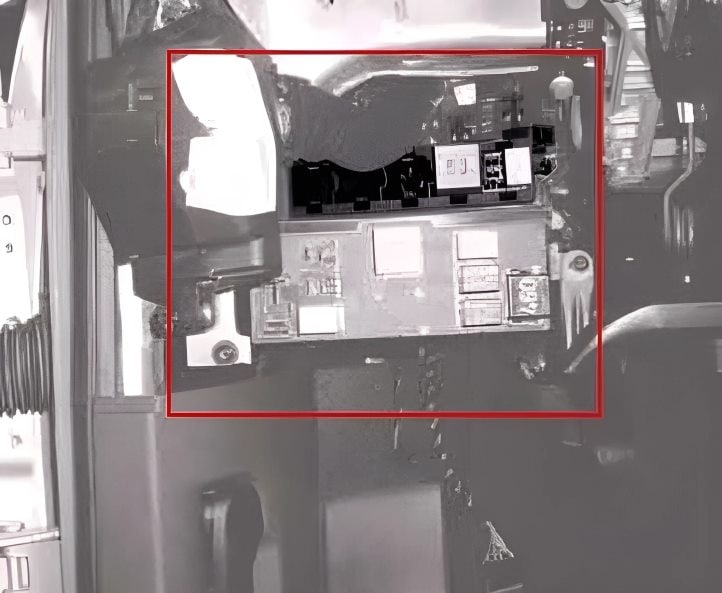

Foto - Beispiel für den Zugang.
Belegungsplan
Typ 1
Nr. | Beschreibung | Ampere
F1. | Reserve | 10A
F2. | Reserve | 10A
F3. | Elektronisches Steuergerät SRS | 5A
F4. | Reserve | 5A
F5-F11. | Leer
F12. | Steuergeräte für Türfunktionen | 10A
F13. | Reserve | 10A
F14. | Reserve | 10A
F15. | Reserve | 7,5A
F16. | Leer
F17. | Reserve | 5A
F18-F21. | Leer
F22. | Heizungsgebläsemotor | 40A
F23. | Steuergeräte für Türfunktionen | 30A
F24. | Reserve | 20A
F25. | Reserve | 25A
F26. | Türfunktionssteuergeräte | 30A
F27. | Kraftstoffpumpen-Steuergerät (Sicherung der Golf 5-Benzinpumpe) | 15A
F28. | Leer
F29. | Leer
F30. | Reserve | 10A
F31. | Leer
Typ 2
Nr. | Beschreibung | Ampere
F1. | Diagnosestecker DLC | 10A
F2. | ABS | 5A
F3. | Servolenkung | 10A
F4. | Sitzheizung Heizung/Klimaanlage | 5A
F5. | Bremslichtschalter (Bremspedalstellungssensor), Kupplungspedalstellungssensor | 5A
F6. | Datenbusstecker, Motormanagement, Kombiinstrument-Steuergerät | 5A
F7. | Steuergerät für Scheinwerferkorrektur | 5A
F8. | Innenrückspiegel | 5A
F9. | Elektronisches Allrad-Steuergerät | 5A
F10. | Telefon | 5A
F11. | Steuergerät für Anhängerelektrik | 5A
F12. | Elektrisches Steuergerät für die Türen (Fahrer), Tür (Beifahrer) elektrisches Steuergerät | 10A
F13. | Diagnosestecker, Lichtschalter | 10A
F14. | Bremslichtschalter (Bremspedalstellungssensor) | 5A
F15. | Multifunktionssteuergerät 1 | 7,5A
F16. | Heizung/Klimaanlage | 10A
F17. | Audioanlage, Regensensor (Scheibenwischer) | 5A
F18. | Steuergerät für Parksystem | 5A
F19. | Leer
F20. | Antiblockiersystem (ABS) - Teves Mk60 | 5A
F21. | Leer
F22. | Heizung/Klimaanlage | 40A
F23. | Elektrische Fensterheber | 30A
F24. | Zigarettenanzünder-Sicherung VW Golf 5 | 25A
F25. | Multifunktionssteuergerät 1 | 25A
F26. | Ladeanschluss | 20A
F27. | Motorsteuerung | 15A
F28. | Leer
F29. | Motorsteuerung | 10A
F30. | Airbag | 5A
F31. | Rückfahrscheinwerfer | 5A
F32. | Elektrische Fensterheber | 15A
F33. | Schiebedach | 25A
F34. | Elektrische Sitze | 15A
F35. | Anti-Diebstahl-System | 5A
F36. | Scheinwerferwaschanlage| 20A
F37. | Sitzheizung | 30A
F38. | Leer
F39. | Leer
F40. | Heizung/Klimaanlage | 40A
F41. | Heckscheibenwischer/-wascher | 15A
F42. | Windschutzscheibenwaschanlage | 15A
F43. | Elektrisches Steuergerät für Anhänger | 15A
F44. | Elektrisches Steuergerät für Anhänger | 20A
F45. | Elektrisches Steuergerät für Anhänger | 15A
F46. | Klimaanlage/Heizung, Scheibenwaschdüsenheizungen | 5A
F47. | Heizung/Klimaanlage | 5A
F48. | Elektrische Sitze, Lenksäulenverstellantrieb | 7,5A
F49. | Lichtschalter | 7,5A

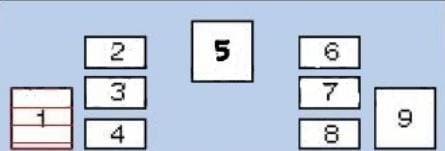

Relaiskästen
Zusätzliche Relaisblöcke befinden sich unter dem Armaturenbrett auf der Fahrerseite. Sie sind mit den Nummern 20 und 21 auf dem Bild am Anfang gekennzeichnet.
Relaiskasten #20

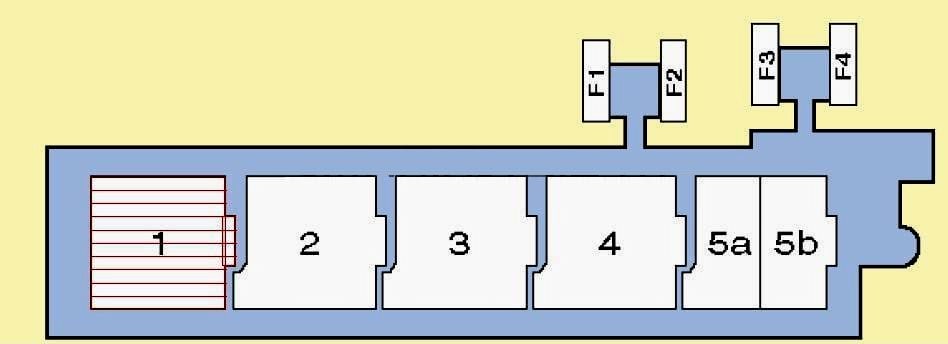

Typ 1
Nr. | Beschreibung
1. | Relais für Scheinwerferwaschpumpe
2. | Relais für Kraftstoff-Verstärkerpumpe - Diesel
3. | Leer
4. | Scheinwerferwaschpumpenrelais
5a. | Startrelais (Kraftstoffsystem)
5b. | Zusatzheizungsrelais
F1. | Leer
F2. | Leer
F3. | Leer
F4. | Thermische Sicherung für den elektrischen Sitzstellantrieb

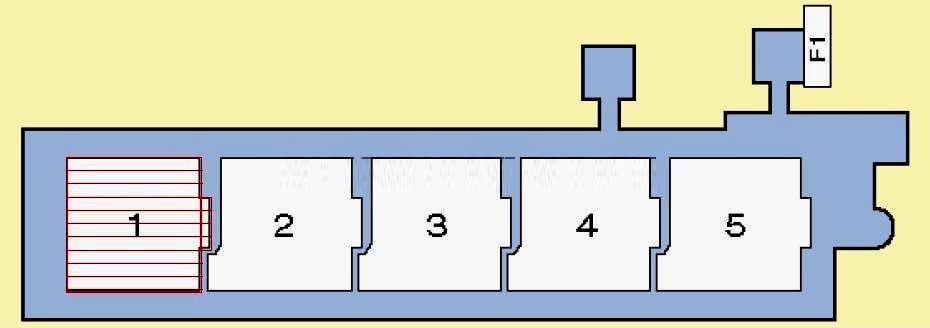

Typ 2
Nr. | Beschreibung
1. | Leer
2. | Leer
3. | Anlasserrelais
4. | Kraftstoffpumpenrelais
F1. | Thermische Sicherung des elektrischen Sitzantriebs - 20 A
Relaiskasten #21
Nr. | Beschreibung
1. | Leer
2. | Rückspiegelheizung
3. | Leer
4. | Relais des Multifunktionssteuergeräts
5. | Heckscheibenheizung
6. | Hupe
7. | Relais 1/2 der Scheibenwascherpumpe
8. | Relais 1/2 der Scheibenwascherpumpe
9. | Relais des Zündhilfsstromkreises
Im Motorraum

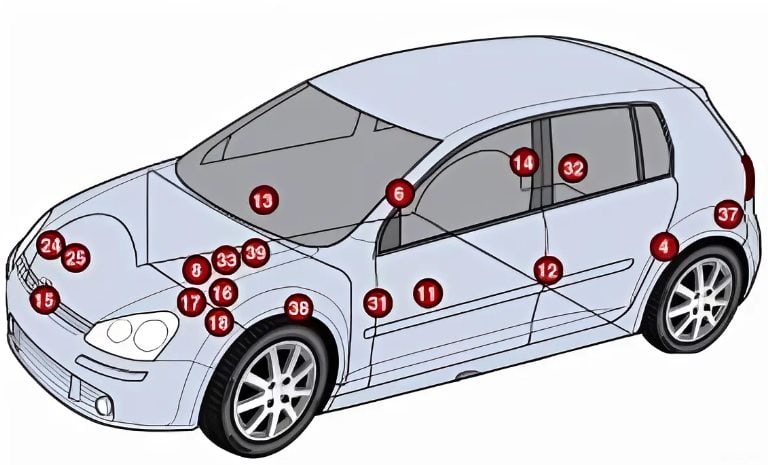

Allgemeine Lage der elektrischen Ausrüstung im Motorraum und in der Karosserie.
1. | Elektronisches Steuergerät für die Klimaanlage;
4. | Seitenaufprallsensor, hinten links;
6. | Seitenaufprallsensor, hinten rechts;
8. | Batteriepaket;
11. | Elektrisches Steuergerät der Fahrertür - in der Tür;
12. | Elektrisches Steuergerät für die linke Hintertür;
13. | Elektrisches Steuergerät für die Beifahrertür - in der Tür;
14. | Elektrisches Steuergerät für die rechte Hecktür;
15. | Steuergerät für den Kühlerlüftermotor - am Kühlerlüftermotor;
16. | Sicherungskasten/Relaiskasten, Motorraum 1;
17. | Hochstromsicherungskasten, Motorraum 2;
18. | Relaiskasten, Motorraum 3 - unter der Haupteinheit im Motorraum 1;
22. | Steuergerät für die Scheinwerfereinstellung (Modelle mit Xenon-Scheinwerfern;
24. | Hupe 1;
25. | Hupe 2;
31. | Steuergerät des NOx-Sensors - unter dem Unterboden;
32. | Steuergerät für das Einparksystem - rechte Seite des Kofferraums;
33. | Steuergerät für die Servolenkung - oberhalb der Lenkstange;
37. | Steuergerät für die Anhängerelektrik - linke Seite des Laderaums;
38. | Steuergerät für das elektronische Getriebe - hinter dem Radkasten;
39. | Steuergerät für die Scheibenwischer - am Resonanzkörper des Ansaugsystems.

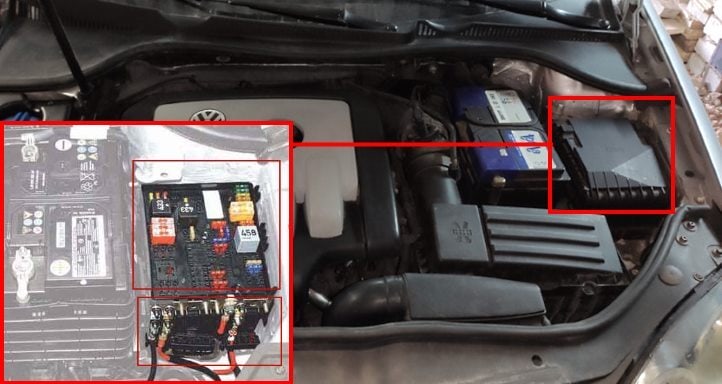

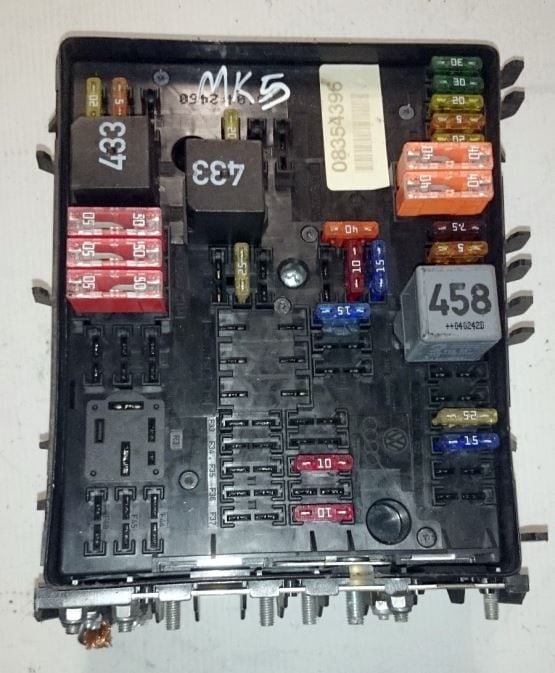

Die Hauptblöcke befinden sich neben der Batterie und sind mit einer Kunststoffabdeckung versehen.
Hauptsicherungskasten
Den Hauptsicherungskasten gibt es in verschiedenen Ausführungen.
Typ 1
Allgemeine Ansicht.

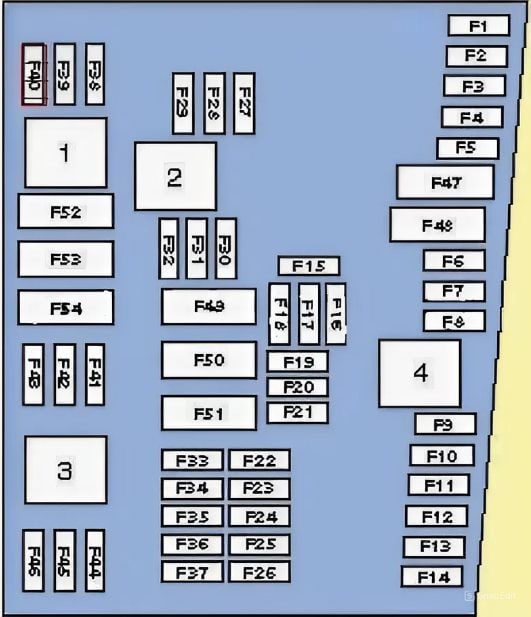

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | ABS | 30A
F2. | ABS | 30A
F3. | Multifunktionssteuergerät 2 / 1 | 20A
F4. | Multifunktionssteuergerät 2 / 1 | 5A
F5. | Akustisches Signal | 20A
F6. | Motorsteuerung | 5A / 20A
F7. | Bremslichtschalter (Bremspedalstellungssensor), Kupplungspedalstellungssensor | 5A
F8. | Steuergerät für Lüftermotor, Motormanagement | 10A
F9. | Motorsteuerung | 10A
F10. | Motorsteuerung | 10A
F11. | Motormanagement - Benzin | 25A
F12. | Motormanagement | 15A
F13. | AUTOMATIKGETRIEBE| 20A
F14. | Leer
F15. | Anlasser | 40A
F16. | Elektrisches Steuergerät der Lenksäule | 15A
F17. | Kombiinstrument | 10A
F18. | Leer
F19. | Audio, Navigationssystem | 15A
F20. | Telefon | 10A
F21. | Leer
F22. | Leer
F23. | Geschwindigkeitswartungssystem | 10A
F24. | Datenbusanschluss | 10A
F25. | Leer
F26. | Motormanagement - Diesel | 5A
F27. | Heizung Kurbelgehäuseentlüftung | 10A
F28. | AUTOMATIKGETRIEBE | 20A
F29. | Motormanagement | 20A
F30. | Heizung/Klimaanlage | 20A
F31. | Windschutzscheibenwischer | 25A
F32. | Motorsteuerung | 10A
F33. | Kraftstoffpumpe | 15A
F34. | Leer
F35. | Leer
F36. | Leer
F37. | Leer
F38. | Scheinwerferkorrektor | 10A
F39. | Motoröltemperatursensor, Kombiinstrument | 5A
F40. | Sicherungskasten / Relais 1 im Fahrgastraum (F1-F11/ F29-F31) | 20A
F41. | Leer
F42. | Motormanagement - Benzin | 5A
F43. | Leer
F44. | Leer
F45. | Leer
F46. | Leer
F47. | Multifunktionssteuergerät 1 | 40A
F48. | Multifunktionssteuergerät 1 | 40A
F49. | Multifunktionssteuergerät 1 | 50A
F50. | Magnetiseur | 40A
F51. | Glühkerzensteuergerät | 50A
F52. | Multifunktionssteuergerät 1 | 50A
F53. | Sicherungskasten / Armaturenbrettrelais 1 (P32-B37), Sicherungskasten / Armaturenbrettrelais 2(F4) | 50A
F54. | Leer
1. | Relais 2 des Hauptstromkreises der Zündung
2. | Anlasserrelais
3. | Kraftstoffpumpenrelais - 1.4 (VCA) / 1.6 (BGU)
4. | Relais 1 des Hauptzündkreises

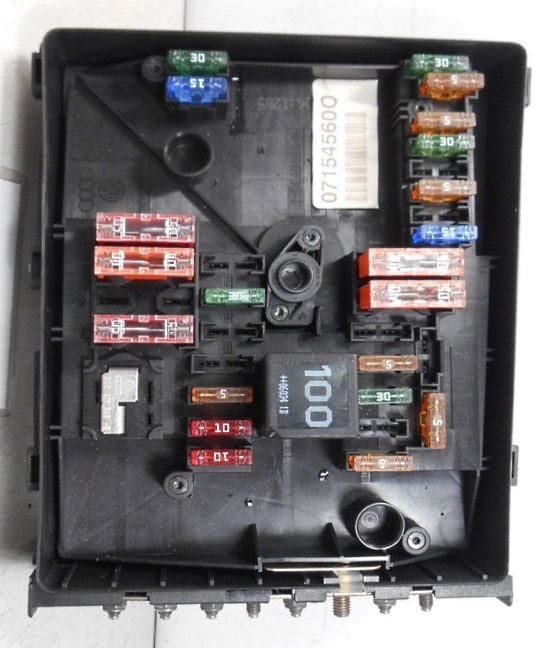

Typ 2
Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Scheibenwischer | 30A
F2. | Lenksäulen-Elektrosteuergerät / Mechatronik-Steuergerät DSG | 5A / 30A
F3. | Bordnetzsteuergerät | 5A
F4. | Elektronisches Steuergerät ABS | 30A
F5. | Elektronisches Getriebesteuergerät | 15A
F6. | Kombiinstrument | 5A
F7. | Leistungsrelais | 40A
F8. | Audioanlage / Hauptgerät | 15A
F9. | Telefonsteuergerät | 5A
F10. | Motorsteuergerät | 5A / 10A
F11. | Zusatzheizungssteuergerät | 20A
F12. | CAN-Datenbus, Gateway-Steuergerät | 5A
F13. | Elektronisches Motorsteuergerät | 15A / 30A
F14. | Motormanagement-System, Zündspule | 20A
F15. | Motormanagement-System, Lambdasonde | 5A / 10A
F16. | ABS-Steuergerät, Scheinwerfer rechts | 30A
F17. | Hupe | 15A
F18. | Audioanlage | 30A
F19. | Scheibenwischer/Scheibenwascher | 30A
F20. | Kühlmittelpumpe | 10A
F21. | Motormanagement-System, Lambdasonde, Antrieb Turbolader Elektromagnetische Kupplung | 10A / 15A
F22. | Kupplungspedalendschalter (Positionssensor) | 5A
F23. | Motormanagement-System, Kraftstoffdruckregler, Relais der Sekundärluftpumpe | 5A / 10A / 15A
F24. | Motormanagement-System, Abgasrückführungsventil, Solenoidventil | 10A
F25. | ABS-Steuergerät | 40A
F26. | Scheinwerfer links | 30A
F27. | Glühkerzensteuergerät | 50A
F28. | Hauptzündkreise | 40A
F29. | Thermische Sicherung der Sitzpositionsverstellung 1 | 50A
F30. | Startanlage / Kontaktentlastungsrelais X | 40A / 50A
Nr. | Relaisbelegung
1. | Relais des Motormanagementsystems
2. | Relais der Abluftpumpe

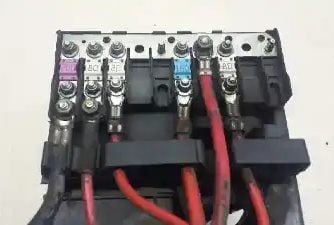

Hochstromsicherungen

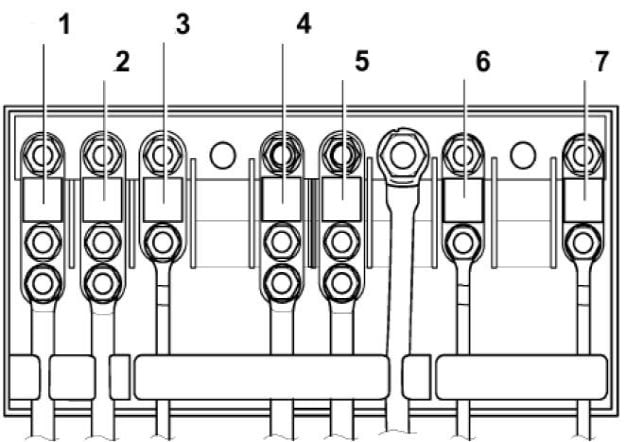

Allgemeine Ansicht.
Belegungsplan
Typ 1
Nr. | Beschreibung | Ampere
1. | Lichtmaschine | 150A / 200A
2. | Servolenkungseinheit | 80A
3. | Kühlerlüfter und sein Steuergerät | 50A
4. | Sicherungen im Fahrgastraum | 40A
5. | Sicherungen im Fahrgastraum / Zusatzausrüstung | 100A / 80A
6. | Sicherungen im Fahrgastraum / Sonderausstattung | 80A / 100A
7. | Reserve 50
Typ 2
Nr. | Beschreibung | Ampere
1. | Lichtmaschine | 150A / 200A
2. | Steuergerät der Servolenkung | 80A
3. | Kühlerlüfter und dessen Steuergerät | 50A
4. | Heizungsrelais mit niedriger Leistung oder Zusatzausrüstung | 40A
5. | Sicherungen im Fahrgastraum | 100A
6. | Sicherungen im Fahrgastraum / Sonderausstattung | 80A / 100A
7. | Anhängeranschluss und Zusatzausstattung | 30A / 40A / 50A

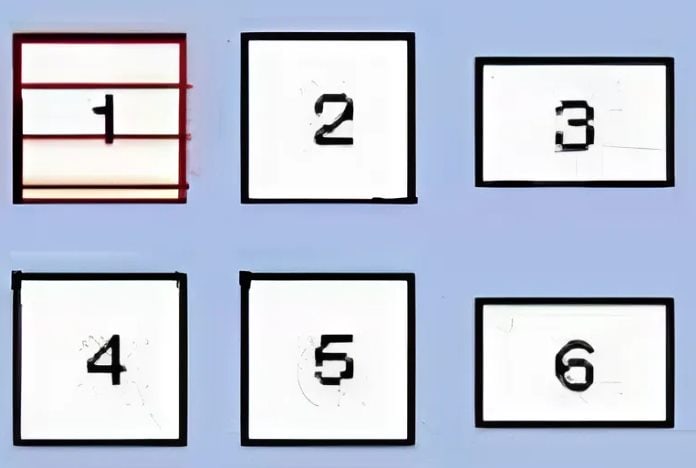

Relaiskasten
Befindet sich unter dem Hauptsicherungskasten.
Schaltplan
Nr. | Zweck
1. | Leer
2. | Glühkerzensteuergerät
3. | Leer
4. | Leer
5. | Abluftpumpenrelais
6. | Leer
