Der VW Golf ist ein kompaktes Familienauto des deutschen Volkswagen-Konzerns. Die achte Generation wurde im Oktober 2019 vorgestellt und stand ab Dezember 2019 in den deutschen Autohäusern. In diesem Leitfaden betrachten wir im Detail die Sicherungsbelegungen des Volkswagen Golf 8 (Karosseriecodes CD1 für die Schräghecklimousine und CG5 für den Variant; Plattform MQB Evo) für die Baujahre 2019 bis 2028.
Hier finden Sie die Einbauorte und Fotos der Sicherungskästen. Besonders hervorzuheben sind die Sicherungen für den Zigarettenanzünder und die Kraftstoffpumpe.
Im Innenraum
Der Hauptsicherungskasten und die Relaisträger im Innenraum befinden sich auf der Fahrerseite hinter dem kleinen Ablagefach im Armaturenbrett.
Beispielfoto.
Sicherungsbelegung
Nr. | Stromstärke (A) | Abgesicherter Stromkreis
SC1 | Reserve
SC2 | Reserve
SC3 | 25 | Steuergerät für Anhängererkennung
SC4 | 20 | Steuergerät für AdBlue-Heizung (Diesel)
SC5 | 25 | Motor für Wählhebelsperre (Parksperre im Automatikgetriebe)
SC6 | 30 | Bordnetzsteuergerät: Innenraumbeleuchtung
SC7 | 30 | Steuergerät für Klimaanlage: Sitzheizung
SC8 | 20 | Steuergerät für Schiebedach
SC9 | 30 | Türsteuergeräte (Fahrer/Beifahrer), elektrische Fensterheber hinten
SC10 | Reserve
SC11 | 15 | Steuergerät für Anhängererkennung
SC12 | 40 | Bordnetzsteuergerät: Außenbeleuchtung (linke Seite)
SC13 | 40 | Bordnetzsteuergerät: Zentralverriegelung
SC14 | 30 | Audioverstärker (Digital Sound Package)
SC15 | Reserve
SC16 | 7,5 | Airbag-Steuergerät
SC17 | 10 | Relais für AdBlue-Dosiersystem
SC18 | 7,5 | Schnittstelle für Keyless-Entry/Go (KESSY), Türgriffe, Einbruchschutzmodule, elektronische Lenksäulenverriegelung
SC19 | 7,5 | Kombiinstrument, Modul für Notrufsystem eCall
SC20 | 7,5 | Internet-Zugangsmodul, USB-Anschluss, Telefonhalterung, TV-Tuner (japanischer Markt)
SC21 | 7,5 | Totwinkelassistent, Außenspiegel, Taster für Heckklappenentriegelung
SC22 | Reserve
SC23 | Reserve
SC24 | 15 | Steuergerät für Allradantrieb
SC25 | 25 | Gurtstraffer vorne
SC26 | 30 | Türsteuergeräte und elektrische Fensterheber
SC27 | 25 | Gurtstraffer vorne
SC28 | Reserve
SC29 | 15 | Steuergerät für Anhängererkennung
SC30 | 30 | Elektronikmodul des Infotainmentsystems
SC31 | 25 | Steuergerät für Anhängererkennung
SC32 | 25 | Bedieneinheit für Fondklimaanlage, Sitzheizung hinten
SC33 | Reserve
SC34 | Reserve
SC35 | 40 | Bordnetzsteuergerät: Außenbeleuchtung (rechte Seite)
SC36 | 40 | Steuergerät für Heizungsgebläse
SC37 | Reserve
SC38 | Reserve
SC39 | 10 | Lenksäulenelektronik
SC40 | 7,5 | Sirene der Diebstahlwarnanlage
SC41 | 7,5 | Diagnoseinterface für Datenbus (Gateway)
SC42 | 7,5 | Wählhebel (Automatikgetriebe), Wählhebelpositionsanzeige
SC43 | 10 | Innenraumtemperatursensor, Steuergerät für Klimaanlage, Relais für Heckscheibenheizung
SC44 | 7,5 | Taster für elektromechanische Feststellbremse (EPB), Diagnoseanschluss, Dachmodul, Innenraumüberwachung, Regen-/Lichtsensor
SC45 | 7,5 | Lenksäulenelektronik
SC46 | 7,5 | Steuergerät für Head-up-Display
SC47 | 10 | Steuergerät für adaptive Fahrwerksregelung (DCC)
SC48 | 7,5 | USB-Ladebuchsen
SC49 | Reserve
SC50 | Reserve
SC51 | Reserve
SC52 | 20 | 12-Volt-Steckdose, Sicherung für Zigarettenanzünder
SC53 | Reserve
SC54 | Reserve
SC55 | Reserve
SC56 | Reserve
SC57 | Reserve
SC58 | 7,5 | Frontkamera für Fahrerassistenzsysteme, Steuergerät für Parklenkassistent, Radarsensor für adaptiven Tempomat (ACC)
SC59 | 7,5 | Taster für elektromechanische Feststellbremse, automatisch abblendender Innenspiegel, Luftgütesensor
SC60 | 7,5 | Diagnoseanschluss
SC61 | 7,5 | Anlasserrelais 1 und 2
SC62 | Reserve
SC63 | Reserve
SC64 | Reserve
SC65 | 10 | Steuergerät für Körperschallaktuator (Motorsound)
SC66 | 15 | Wischermotor für Heckscheibe
SC67 | 30 | Relais für Heckscheibenheizung
R1 | Relais für 12-Volt-Steckdosen
R2 | Relais für Spannungsversorgung Klemme 15 (Zündung ein)
R3 | Relais für Heckscheibenheizung
R4 | Relais für AdBlue-Dosiersystem (Diesel)
R5 | Reserve
R6 | Reserve
Neben dem Hauptsicherungskasten befindet sich ein zusätzlicher Sicherungsträger.
Belegungsplan
Nr. | Stromstärke (A) | Funktion
A | 15 | Steuergerät für Fahrersitzverstellung
B | Reserve
C | Reserve
D | 15 | Lüfter für Rückenlehne und Sitzfläche (Fahrersitz), Steuergerät für Sitzverstellung vorne links
E | 15 | Lüfter für Rückenlehne und Sitzfläche (Beifahrersitz), Steuergerät für Sitzverstellung vorne rechts
F | Reserve
G | 10 | Steuergerät für Sonderfahrzeuge, Diagnoseanschluss 2, Schnittstellen (Rollstuhllift, Funkgerät, Unfalldatenspeicher, Sondersignalanlage)
H | Reserve
I | Reserve
J | Reserve
K | 40 | Anschluss für Rollstuhllift, Steuergerät für Sonderfahrzeuge
L | 40 | Steuergerät für Sonderfahrzeuge, Sicherung 16 auf Relais- und Sicherungsträger
M | Reserve
N | Reserve
O | Reserve
P | Reserve
Im Motorraum
Der Hauptsicherungskasten und die Relaisträger unter der Motorhaube befinden sich hinter einer Schutzabdeckung neben der Fahrzeugbatterie.

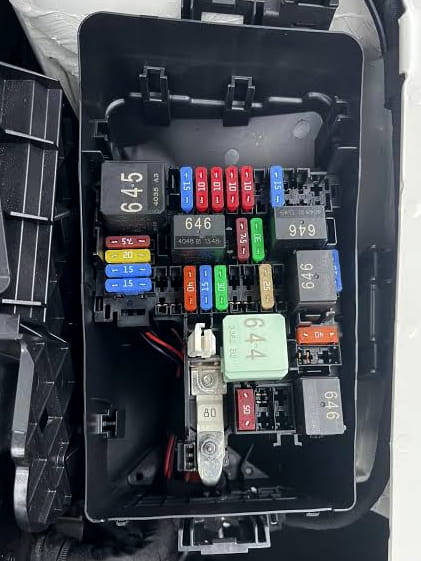

Gesamtansicht.
Sicherungsbelegung
Nr. | Stromstärke (A) | Abgesicherter Stromkreis
SB1 | 400 | Steuergerät für elektromechanische Servolenkung
SB2 | 7,5 | Hauptrelais (Benzin) / Spannungsversorgungsrelais Klemme 30 (Diesel), Motorsteuergerät, ABS-Steuergerät
SB3 | 20 | Relais für Spannungsversorgung von Motorkomponenten (2.0 l Benzin)
SB3 | 7,5 | Relais für Gasabsperrventile (Erdgasmotor / CNG)
SB4 | 15 | Scheinwerfer vorne links
SB5 | 15 | Scheinwerfer vorne rechts
SB6 | Reserve
SB7 | 30 | Zusatzhydraulikpumpe 1 für Getriebeöl
SB8 | 40 | Elektromechanischer Bremskraftverstärker (eBKV)
SB9 | 15 | Relais für Signalhorn (Hupe)
SB10 | 30 | Steuergerät für Scheibenwischermotor
SB11 | Reserve
SB12 | 15 / 30 | Mechatronik für Doppelkupplungsgetriebe (DSG), Steuergerät für Automatikgetriebe
SB13 | 25 | Steuergerät für hydraulisches Bremssystem (ABS/ESP)
SB14 | 20 | Steuergerät für Standheizung / Zusatzheizung
SB15 | 40 | Steuergerät für hydraulisches Bremssystem (ABS/ESP)
SB16 | Reserve
SB17 | 40 | Heizelement der Luftzusatzheizung (PTC-Zuheizer, Diesel)
SB18 | 40 | Heizelement der Luftzusatzheizung (PTC-Zuheizer, Diesel)
SB19 | Reserve
SB20 | 15 | Steuergerät für Vorderachsdifferenzialsperre (VAQ)
SB21 | 7,5 | Motorsteuergerät
SB22 | 30 | Anlasser
SB23 | 15 | Motorsteuergerät
SB24 | 7,5 / 10 | Kühlerlüfter, Ölstands- und Öltemperatursensor, Magnetventil für Aktivkohlebehälter, Nockenwellenverstellventile, Öldruckregelventil, Kolbenkühlventil, Kraftstoffdosierregelventil (Diesel), Relais für AdBlue-Dosiersystem, Glühzeitsteuergerät, Startergenerator (48V-Bordnetz / mHEV), Gasdrucksensor im Tank
SB25 | 10 | Gaseinblasventile 1–4 (Erdgasmotor / CNG)
SB26 | 10 | Kurbelgehäuseentlüftungsheizung, Öldruckregelventil, Thermostat-Aktuator, Kühlmittelregelventil, Kolbenkühlventil, Kühlmittelumwälzpumpe, Ladeluftkühlmittelpumpe, Zusatzwasserpumpe für Heizung
SB27 | 10 / 15 | Sensor für Partikelfilter (OPF/DPF), Lambdasonden (vor und nach Katalysator), Steuergeräte für NOx-Sensoren
SB28 | 20 | Zündspulen 1–4, Magnetventil für Aktivkohlebehälter, Ventile für Nockenwellenverstellung, Öldruckregelventil
SB29 | 15 / 20 | Steuergerät für Kraftstoffpumpe
SB30 | Reserve
SB31 | Reserve
SB32 | Reserve
R1 | Hauptrelais
R2 | Relais für hohe Heizleistung (Luftzusatzheizung, Diesel)
R3 | Relais für Signalhorn (Hupe)
R4 | Anlasserrelais 1
R5 | Anlasserrelais 2
R6 | Relais für Gasabsperrventile (CNG), Relais für Spannungsversorgung von Motorkomponenten
R7 | Glühzeitsteuergerät (Diesel)
R8 | Relais für niedrige Heizleistung (Luftzusatzheizung)
Die Hochstrom-Schmelzsicherungen befinden sich unmittelbar am Pluspol der Batterie.
Sicherungsbelegung
Nr. | Stromstärke (A) | Funktion
SA1 | 150 | Hauptstromversorgung für Sicherungskasten (Motorraum)
SA2 | 50 | Elektrolüfter für Motorkühlung
SA3 | Reserve
SA4 | 125 | Hauptstromversorgung für Sicherungskasten (Innenraum)
SA5 | 125 | Hauptstromversorgung für Sicherungskasten (Innenraum)
508 | Kontaktpunkt / Anschluss am Batterie-Pluspol
