Der Tiguan ist ein kompakter Crossover-SUV von Volkswagen, der seit 2007 in 3 Generationen produziert wird. Die zweite Generation wird seit 2016 produziert. Die modernisierte Version wurde im Jahr 2020 vorgestellt. Das Auto änderte das Design der Vorder- und Rückseite der Karosserie. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im VW Tiguan 2 (zweite Generation; Modellpflege; MQB A2-Plattform; Karosserieform AD1). Baujahre: 2020, 2021, 2022, 2023, 2024.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

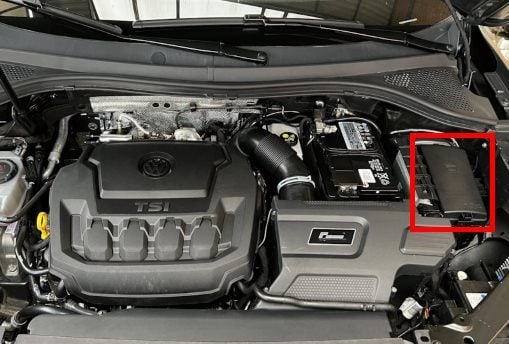

Es befindet sich auf der linken Seite. Um ihn zu erreichen, müssen Sie die Schutzabdeckung entfernen.
Gesamtansicht.

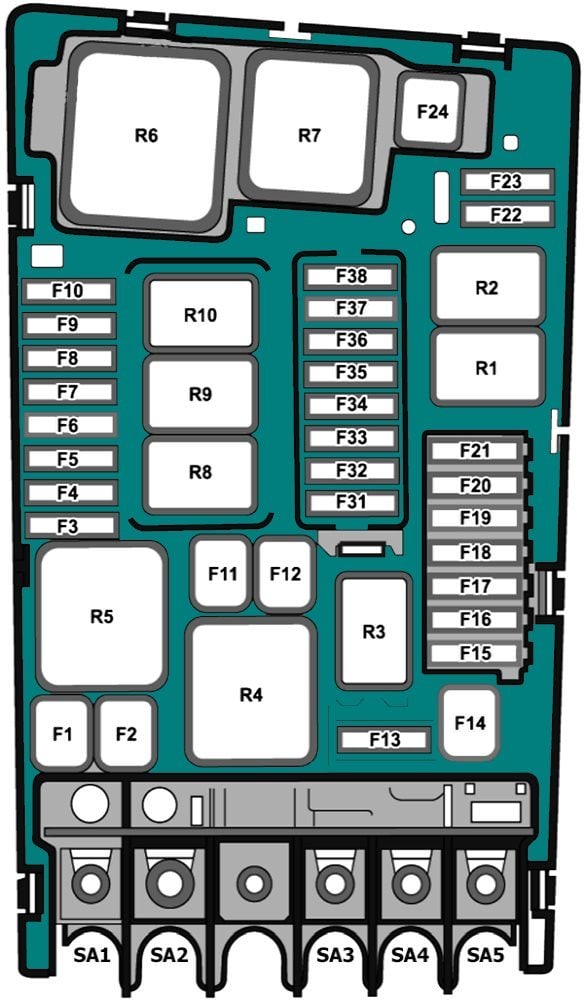

Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Anlasserrelais 1
R2. | Anlasserrelais 2
R3. | Hupenrelais
R4. | Benzin 2,0 Liter: Relais Sekundärlufteinspritzpumpe
R5. | Benzin: Stromversorgungsrelais Motronic-Motorsteuergerät
R6. | Leer
R7. | Leer
R8. | Stromversorgungsrelais für Motorkomponenten
R9. | Relais Windschutzscheibenheizung
R10. | Relais Windschutzscheibenheizung
SA1. | Stromversorgung der Sicherungen Nr. 1, 2, 5, 14, 22, 32, 42, 42, 46, 47, 49, 51, 53 im Block des Fahrgastraums | 125A
SA2. | Lichtmaschine mit Spannungsregler | 400A
508. | Batterie
SA3. | Steuermodul der Servolenkung | 80A
SA4. | Stromzufuhr zu den Sicherungen Nr.: 3, 15, 20, 23, 28, 43, 45, 50 im Innenraumblock | 80A
SA5. | Kühlerlüfter | 50A
F1. | ABS-Steuergerät | 25A
F2. | ABS-Steuergerät | 40A
F3. | Motorsteuergerät | 15A / 30A
F4. | Öldrucksteuerventil, Zylindereinlass- und -auslassnockensteuerungen 2 und 3, Einlasskrümmerschiebersteuerventil, EVAP 1 Adsorberabblasesteuerventil, Nockenwellenverstellventil 1, Turboladerrückführventil, Einlasskrümmerschiebersteuerventil, Ölstandthermosensor, Kolbenkühlungsdüsensteuerventil und Benzin 2,0 Liter: Relais für die Stromversorgung der Motorkomponenten, Relais der Sekundärlufteinspritzpumpe. oder Diesel: Entlastungsventil des Bypass-Klappenreglers, Ausgangsrelais für niedrige Wärmeleistung, Glühkerzensteuergerät, Heizungsunterstützungspumpe, Relais für Aufbereitungsdosiersystem, Luftmassenmesser, Kraftstoffdruckregelventil, Kraftstoffdosierventil, Ausgangsrelais für hohe Temperatur oder 2,0 l: Kühlerlüfter oder Benzin 1,5 l: Unterdruckpumpenrelais oder 1,4 l: Sensor für Ethanolkonzentration | 7,5A / 10A
F5. | Diesel: Kraftstoffdosierventil, Kraftstoffdruckregelventil oder Benzin 2,0 l: Zylinder 1 - 4 Einspritzdüse 2, Zylinder 1 - 4 Einlassnockenstößel A und B | 10A
F6. | Bremslichtschalter | 7,5A
F7. | Stellglied für die Motortemperaturregelung, Kühlmittelpumpe im Nachlauf, Steuerventil für die Kolbenkühlung, Kühlmittelabsperrventil, Kühlmittelventil im Zylinderkopf, Steuermodul für die Leckerkennung im Kraftstofftank, Öldruckregelventil, Pumpenheizung und Diesel: Heizelement für die Kurbelgehäuseentlüftung oder 1,4 l: Ladeluftkühlpumpe oder Benziner 1,5 l: Abgassteuergerät, Zylinder 2 und 3: Einlass- und Auslassnockenstößel oder 2,0 l Benzin: Getriebe-Kühlmittelventil | 7,5A / 10A
F8. | Diesel: Steuermodul für Rußpartikelsensor 1 oder 1,4 l: Sauerstoffsensoren 1 vor und nach dem Katalysator | 10A / 15A
F9. | Benzin: Zündspule 1-4 mit Leistungsendstufe und 2,0-Liter-Benzin: Abgasnockenwellen-Einstellventil 1, EVAP-Adsorber-Entlüftungsventil, Nockenwellen-Einstellventil 1, Magnetventil für Sekundärlufteinspritzung, Nachlauf-Kühlmittelpumpe, Hochtemperaturrelais | 10A / 20A
F10. | Kraftstoffpumpen-Steuergerät | 15A / 20A
F11. | Diesel: Zuheizer-Heizelement | 40A
F11. | Motor der Sekundärlufteinspritzpumpe | 50A
F12. | Diesel: Zuheizer-Heizelement | 40A
F13. | Getriebeöl - Hilfshydraulikpumpe 1 | 30A
F14. | Relais Scheibenheizung (4GW) | 40A
F15. | Hupenrelais | 15A
F16. | Benzin 2,0 Liter: Leistungsrelais für Motorkomponenten | 20A
F17. | Motor-ECU, Scheibenheizungsrelais, ABS-Steuermodul, Stromversorgungsrelais Klemme 30, Motronic-Motorsteuermodul | 7,5A
F18. | Steuermodul Batterieüberwachung (Fahrzeuge mit Standheizung) und On-Board-Diagnose-Datenbus-Schnittstelle (Fahrzeuge ohne Standheizung) | 7,5A
F19. | Wischermotor | 30A
F20. | Leer
F21. | Doppelkupplungsgetriebe Mechatronik, Getriebesteuergerät | 15A
F22. | Motorsteuergerät | 7,5A
F23. | Anlasser | 30A
F24. | Zuheizer-Heizelement | 40A
F25-F33. | Leer
F34. | Relais Scheibenheizung (4GT) | 10A
F35. | Leer
F36. | Scheinwerfer vorne links | 15A
F37. | Steuermodul Zusatzheizung (Fahrzeuge mit Standheizung) | 20A
F38. | Scheinwerfer rechts | 15A
Im Innenraum

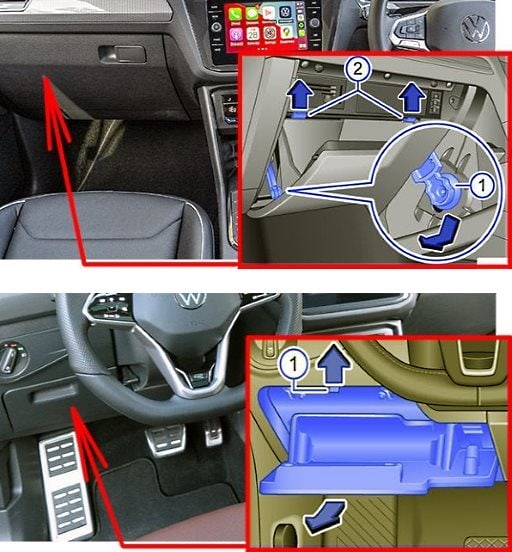

Der Sicherungskasten befindet sich auf der linken Seite des Armaturenbretts hinter dem Ablagefach.
Gesamtansicht.

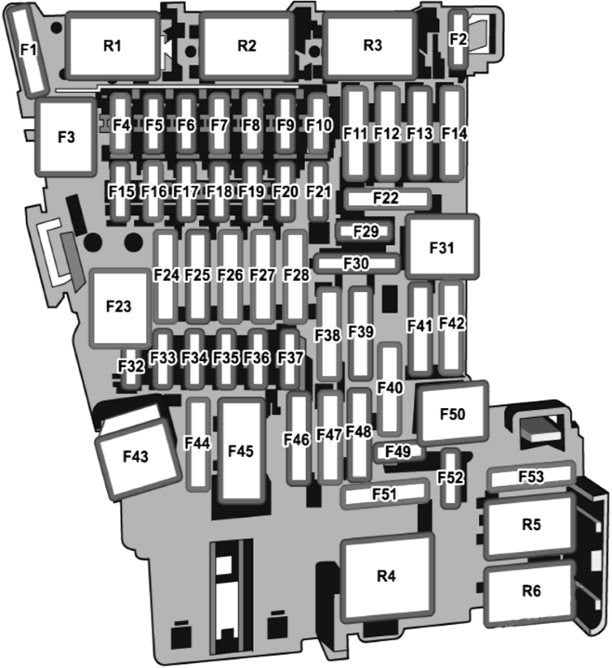

Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Benzin 1,5 l: Vakuumpumpenrelais
R2. | Relais der Klimakupplung
R3. | Leer
R4. | Klemme 15, Stromversorgungsrelais
R5. | Relais Heckscheibenheizung
R6. | Relais Zigarettenanzünderbuchse
F1. | Steuergerät für die Restauratorheizung | 20A
F2. | Steuergerät Lenksäulenelektronik | 10A
F3. | Leer
F4. | Anti-Diebstahl-Alarmanlage | 7.5A
F5. | Relais der Fernstartanlage, Datenbus der On-Board-Diagnose-Schnittstelle | 7.5A
F6. | Wählmechanismus für Automatikgetriebe, Zündspule, Zündschalter | 7,5A
F7. | Steuergerät für die hintere Anzeige der Klimaanlage, Steuermodul für die Reifendrucküberwachung, zusätzliche Kühlmittelheizung, Funkempfänger, Relais für die Klimakupplung, Relais für die Heckscheibenheizung | 10A
F8. | Blinker- und Scheinwerferkorrekturlichtmodul, Sensor für Diebstahlwarnanlage, Regen-/Lichtsensor, Feststellbremsknopf, Fahrprofilauswahlsteuerung, Glühlampe für die linke Heckklappe 1, Glühlampe für die rechte Heckklappe 1, Glühlampe für die linke Vordertür 1, Glühlampe für die rechte Vordertür, Diagnosestecker für die Glühlampe 1 | 7,5A
F9. | Steuermodul Lenksäulenelektronik, Zünd-/Anlasserschalter | 7.5A
F10. | Steuermodul für das vordere Informationsdisplay, Steuermodul für das Windschutzscheibenprojektionsdisplay | 7.5A
F11. | Steuergerät für das Bordnetz (Außenbeleuchtung links) | 40A
F12. | Steuergerät für Informationselektronik 1 | 20A
F13. | Steuergerät für Gurtstraffer vorne links | 25A
F14. | Steuergerät Frischluftgebläse | 40A
F15. | Elektronisches Steuermodul für Lenksäulenverriegelung | 10A
F16. | Zweiwege-Mobiltelefon-Signalverstärker, USB-Anschluss 1, Ablagefach mit Mobiltelefonschnittstelle und ab 2023: USB-Ladebuchse 1 | 10A / 7,5A
F17. | Steuergerät für Notrufmodul und Kombiinstrument-Kommunikationseinheit | 7,5A
F18. | Steuermodul Peripheriekamera, Griff der Heckklappe | 7,5A
F19. | Systemschnittstelle Zugang/Start | 7,5A
F20. | Relais Rückgewinnungsdosiersystem, Relais Vakuumpumpe | 10A / 15A
F21. | Steuergerät Allradantrieb | 15A
F22. | Steuergerät Anhängerkupplungserkennung | 15A
F23. | Steuergerät Schiebedach | 20A
F24. | Steuergerät Bordnetz (Außenbeleuchtung rechts) | 40A
F25. | Steuergerät für die Fahrertür | 30A
F26. | Steuergerät für die Fahrzeugelektrik (Sitzheizung) | 30A
F27. | Steuergerät für die Fahrzeugelektrik (Innenbeleuchtung) | 30A
F28. | Steuergerät für Anhängerzugerkennung (links) | 25A
F29. | Drucksensor Kältemittelkreislauf, Fernstartrelais | 7,5A
F30. | Relais für Fernstartanlage | 10A
F31. | Steuergerät Heckklappe | 30A
F32. | Fahrerassistenzsysteme - Frontkamera, Steuermodul Einparkhilfe, Steuermodul Spurwechselassistent, Steuermodul Spurwechselassistent 2, Steuermodul Adaptive Geschwindigkeitsregelung | 7.5A
F33. | Airbag-Steuermodul, Beifahrerairbag - deaktiviert - (Kontrollleuchte) | 7.5A
F34. | Innenrückspiegel, Drehlichtschalter, Rückfahrlichtschalter, Luftqualitätssensor, Kältemitteldrucksensor, Relaisstecker | 7.5A
F35. | Diagnosestecker | 7.5A
F36. | Leer
F37. | Leer
F38. | Steuergerät für die Anhängerkupplungserkennung (rechts) | 25A
F39. | Steuergerät Beifahrertür | 30A
F40. | Sicherung für Zigarettenanzünder, 12V-Steckdose 3, 12V-Steckdose | 20A
F41. | Steuergerät Gurtstraffer vorne rechts | 25A
F42. | Steuergerät für die Fahrzeugelektrik (Zentralverriegelung) | 40A
F43. | Steuergerät für digitales Audiosystem | 40A
F44. | Steuermodul für die Abschlepperkennung | 15A
F45. | Steuermodul Beifahrersitzverstellung, Steuermodul Fahrersitzverstellung | 15A
F46. | bis 2022: Steckdosenrelais, USB-Ladebuchse 1 | 7,5A
F47. | Heckscheibenwischermotor | 15A
F49. | Anlasserrelais 1, Anlasserrelais 2, Fernstartrelais, Kupplungsstellungssensor | 7,5A
F50. | Leer
F51. | Schalter für die elektrische Einstellung des Beifahrersitzes 1, Bedienfeld für die Anzeige der Klimaanlage hinten, Sitzheizung hinten | 25A
F52. | Dämpfungssteuerungsmodul | 25A
F53. | Heckscheibenheizungsrelais | 30A
Es gibt separate Sicherungen in der Nähe der Haupteinheit.

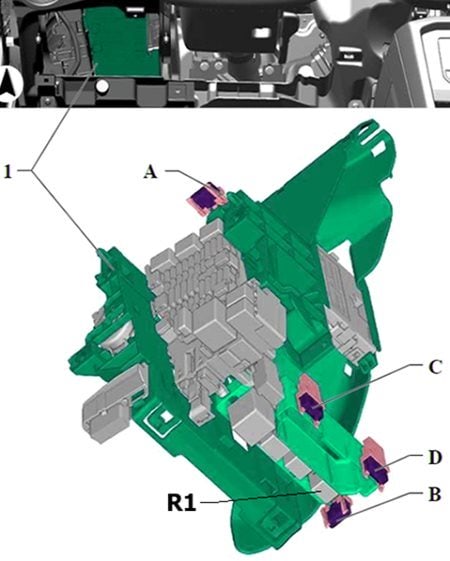

Linkslenker:
A - Stromkreisunterbrecher für die elektrische Beifahrersitzverstellung 1 15 A;
B - Stromkreisunterbrecher für die Sitzverstellung des Beifahrersitzes 1 15 A;
C - Steckdosen-Sicherung 1 30A;
D - Sicherung 1 (Klemme 15) 7,5A;
R1 - Relais für Fernstartsystem

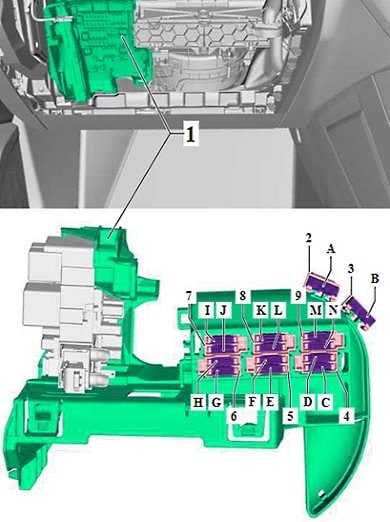

Rechtslenker:
A - Stromkreisunterbrecher für die Sitzverstellung des Beifahrersitzes 15A;
H - Sicherung der Steckdose 1 30A;
Der Rest ist nicht belegt.
Videoanleitung für den Zugang zu Verteilerkästen.
