Der VW Tiguan ist ein Kompakt-SUV von Volkswagen. Er wurde im Jahr 2007 auf der Internationalen Automobil-Ausstellung (IAA) in Frankfurt offiziell vorgestellt. Im Juli 2011 erhielt das Modell sein erstes Facelift. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Tiguan der ersten Generation (Codename NF; Baureihe 5N; Plattform PQ35) für die Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind im Text fett markiert.

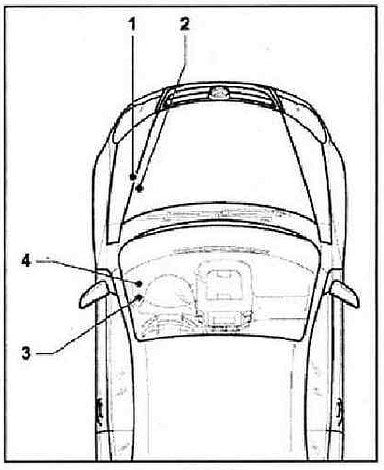

Allgemeiner Standort der Verteilerkästen
1 - Hochstrom-Sicherungsträger (SA) im Motorraum;
2 - Sicherungsträger (SB) im Motorraum;
3 - Sicherungsträger (SC) im Innenraum (Fahrerfußraum);
4 - Thermosicherung im Fahrerfußraum.

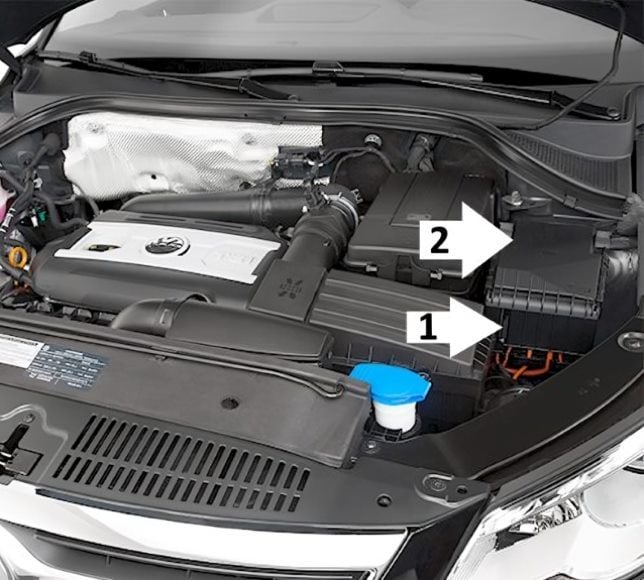

Im Motorraum
An dieser Position sind zwei Sicherungsträger verbaut.

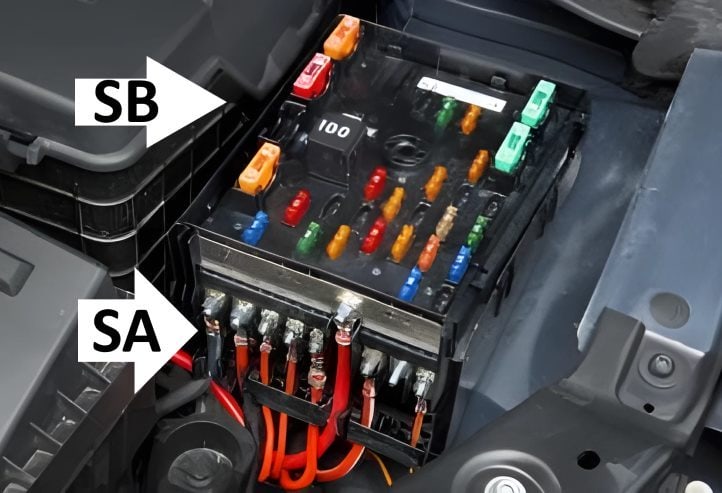

Der erste Sicherungsträger (SA) befindet sich seitlich an der E-Box, während der Hauptsicherungsträger (SB) oben aufgesetzt ist.

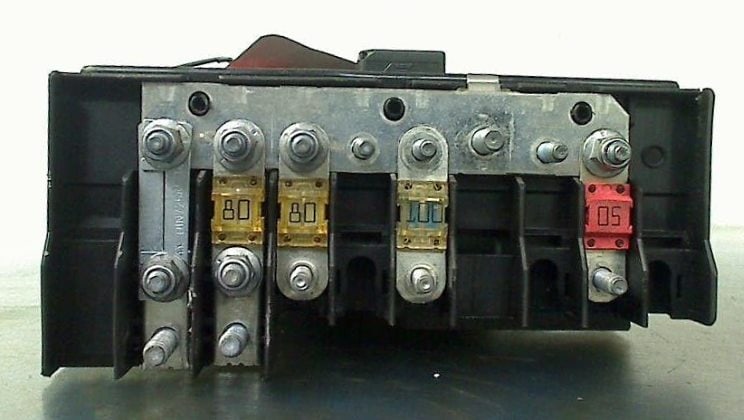

Stromsicherungen (SA)
Beispielfoto.

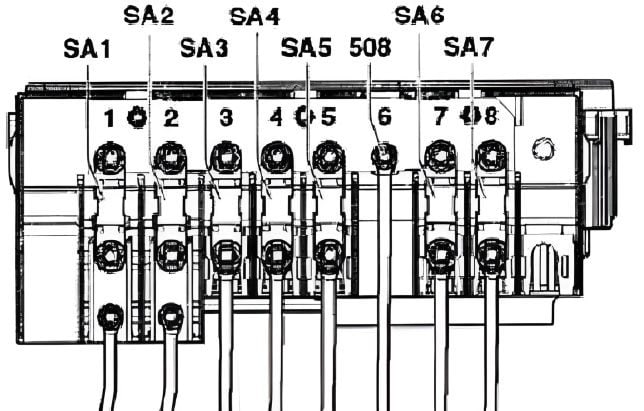

Belegungsplan
Nr. | Ampere | Beschreibung
1. | 150A / 200A | Generator (Lichtmaschine)
2. | 80A | Steuergerät für Lenkhilfe und Elektromotor für Lenkhilfe
3. | 80A | Steuergerät für Kühlerlüfter (J293), Kühlerlüfter (V17), Kühlerlüfter 2 (V177)
4. | 40A | Relais für kleine Heizleistung (J359), Heizelement für Luftzusatzheizung (Z35)
5. | 80A / 100A | Sicherungsträger (SC) im Innenraum
6. | Nicht belegt
7. | 80A | Relais für große Heizleistung (J360), Heizelement für Luftzusatzheizung (Z35)
8. | 40A | Steuergerät für Anhängererkennung (J345) / Kundendienst-Nachrüstsatz

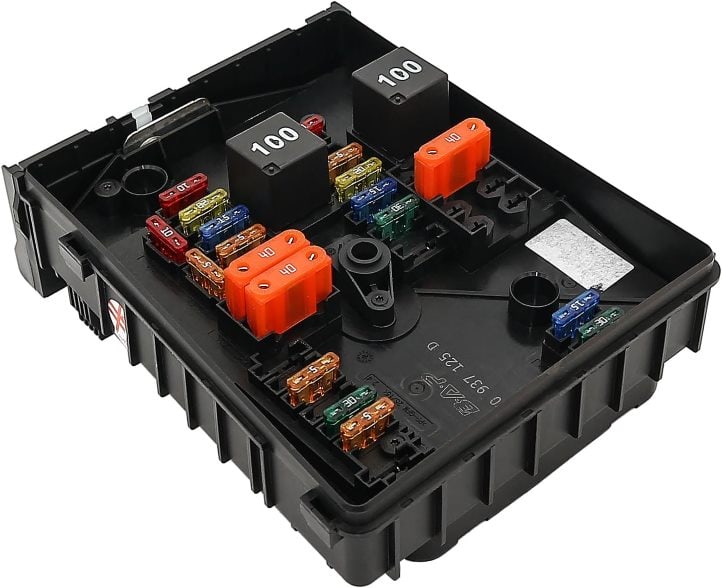

Sicherungskasten (SB)
Dieser Sicherungsträger ist in zwei verschiedenen Ausführungen verbaut.

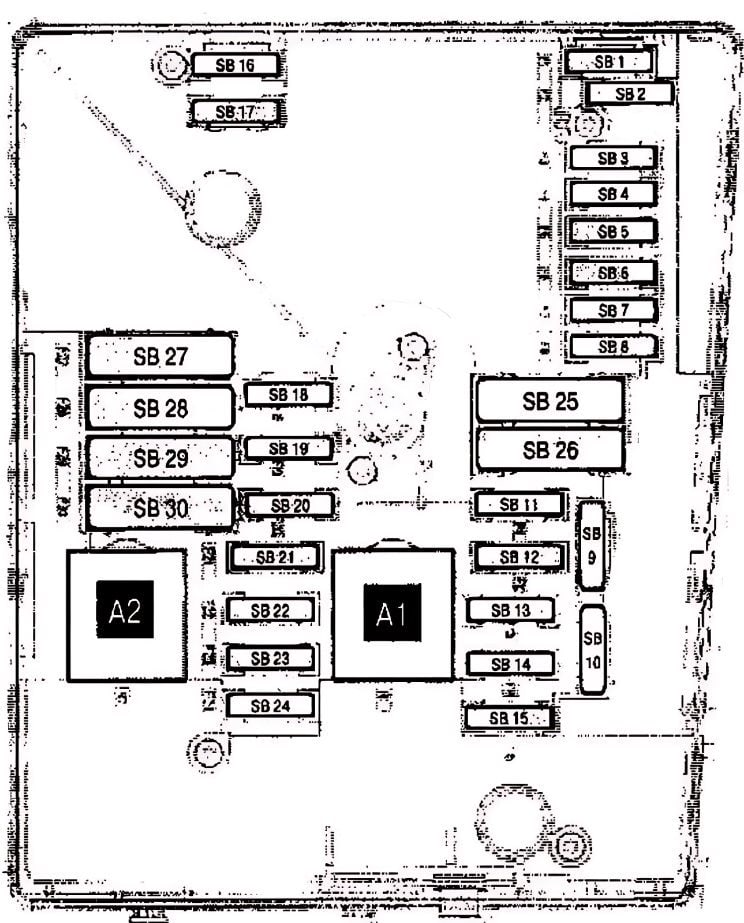

Typ 1

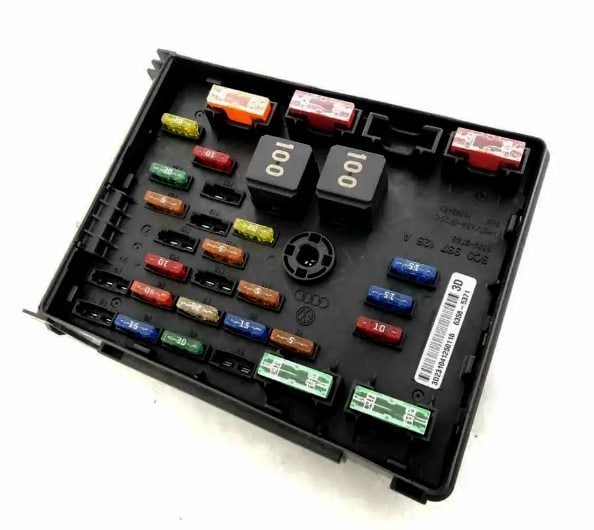

Gesamtansicht.
Belegungsplan
Nr. | Ampere | Beschreibung
SB1. | Nicht belegt
SB2. | 5A | Steuergerät für Lenksäulenelektronik (J527)
SB3. | 5A | Bordnetzsteuergerät (J529)
SB4. | 30A | Steuergerät für ABS (J104), ABS-Hydraulikblock (N55)
SB5. | Nicht belegt
SB6. | 5A | Steuergerät im Schalttafeleinsatz (J285)
SB7. | 30A | Bordnetzsteuergerät (J519)
SB8. | 25A / 15A | Steuergerät mit Anzeigeeinheit für Radio und Navigation (J503), Radio (R), TV-Tuner (R78), Tuner für digitalen Satellitenrundfunk (R190), Steuergerät für Multimediasystem (J650)
SB9. | 5A | Steuergerät für Bedienungselektronik des Handys (J412), Sende- und Empfangsgerät für Telefon (R36)
SB10. | 5A / 10A | Spannungsversorgungsrelais für Klemme 30 (J317) (CAWA, CAWB, CBZB); Motorsteuergerät (J623) (BWK, CAWA, CAWB, CBZB); Hauptrelais für Motronic (J271) (BWK, CAWA, CAWB, CCTA); Motorsteuergerät (J623) (CAWA, CAWB, CCTA)
SB11. | 20A | Steuergerät für Zusatzheizung (J364)
SB12. | 5A | Diagnose-Interface für Datenbus (J533) / Gateway
SB13. | 15A / 30A | Motorsteuergerät (J623)
SB14. | 20A | Regelventil für Kraftstoffdruck, Ventil für Kraftstoffdosierung, Zündspulen mit Leistungsendstufen
SB15. | 15A / 5A | Magnetkupplung für Kompressor, Heizung für Lambdasonde, Heizung für Lambdasonde 1 nach Katalysator, Diagnosepumpe für Kraftstoffsystem, Relais für Kraftstoffpumpe, Steuergerät für Glühzeitautomatik, Relais für elektrische Kraftstoffpumpe 2
SB16. | 30A | Bordnetzsteuergerät (J519)
SB17. | 15A | Signalhorn / Doppeltonhornpfeife
SB18. | 30A | Steuergerät für Sonderfahrzeuge (J608), Verstärker (R12), Verstärker für digitales Soundpaket (R184)
SB19. | 30A | Steuergerät für Scheibenwischermotor (J400)
SB20. | 10A | Regelventil für Kraftstoffdruck (N276) (CAWA, CAWB, CCTA)
SB21. | 10A / 25A | Heizung für Lambdasonde (Z19) (CAWA, CAWB, CBZB) / Steuergerät für Kraftstoffpumpe (J538) (BWK, CAWA, CAWB, CCTA)
SB22. | 5A | Geber für Kupplungspedalschalter (G476)
SB23. | 10A / 15A | Magnetventil für Ladedruckbegrenzung, Umschaltventil für Kühler der Abgasrückführung, Regelventil für Kraftstoffdruck, Luftmassenmesser
SB24. | 10A | Steuergerät für Kühlerlüfter, Relais für Restwärme, Relais für Zusatzwasserpumpe, Stromversorgungsrelais, Magnetventil für Ladedruckbegrenzung, Magnetventil 1 für Aktivkohlebehälter, Ventil 1 für Abgasrückführung, Umluftventil für Turbolader, Ventil für Saugrohrklappe, Pumpe 2 für Kühlmittelkreislauf, Kühlmittelumlaufpumpe, Relais für Kraftstoffpumpe
SB25. | 40A | Steuergerät für ABS (J104), ABS-Hydraulikblock (N55)
SB26. | 40A | Spannungsversorgungsrelais 2 für Klemme 15 (J681)
SB27. | Nicht belegt
SB28. | 50A | Steuergerät für Glühzeitautomatik (J179)
SB29. | 50A | Thermosicherung 1 für Fahrersitzeinstellung (S44)
SB30. | 50A | Entlastungsrelais für X-Kontakt (J59), Versorgungsleitung für Sicherungen Nr. 28–33 im Innenraum
A1. | Hauptrelais für Klemme 15 (Diesel)
A2. | Stromversorgungsrelais für Motorsteuergerät (Diesel)
Typ 2

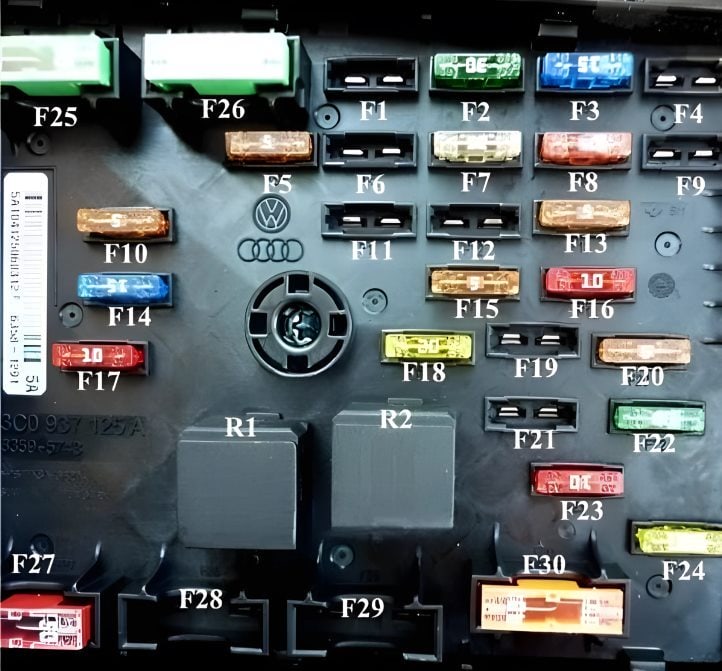

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Mechatronik für Doppelkupplungsgetriebe (DSG) | 15A
F2. | Steuergerät für ABS | 30A
F3. | Relais für Signalhorn | 15A
F4. | Nicht belegt
F5. | Bordnetzsteuergerät | 5A
F6. | Nicht belegt
F7. | Spannungswandler, Steuergerät mit Anzeigeeinheit für Radio und Navigation, Steuergerät für Multimediasystem | 25A
F8. | Spannungsversorgungsrelais 2 für Klemme 15 | 40A
F9. | Nicht belegt
F10. | Heizung für Lambdasonde, Magnetkupplung für Kompressor, Diagnosepumpe für Kraftstoffsystem, Steuergerät für Glühzeitautomatik | 5A / 10A
F11. | Steuergerät im Schalttafeleinsatz, Steuergerät für Lenksäulenelektronik | 5A
F12. | Steuergerät für Bedienungselektronik des Handys | 5A
F13. | Motorsteuergerät | 5A / 10A
F14. | Motorsteuergerät | 15A / 30A
F15. | Diagnose-Interface für Datenbus | 5A
F16. | Magnetventil für Ladedruckbegrenzung, Umschaltventil für Kühler der Abgasrückführung, Luftmassenmesser, Regelventil für Kraftstoffdruck | 10A
F17. | Regelventil für Kraftstoffdruck, Kühlmittelumlaufpumpe | 10A / 15A
F18. | Heizung für Lambdasonde / Steuergerät für Kraftstoffpumpe | 10A / 20A
F19. | Verstärker für digitales Soundpaket | 30A
F20. | Geber für Kupplungspedalschalter | 5A
F21. | Steuergerät für Zusatzheizung | 30A
F22. | Steuergerät für Scheibenwischermotor | 30A
F23. | Relais für große Heizleistung, Relais für kleine Heizleistung, Relais für Kraftstoffpumpe, Pumpe 2 für Kühlmittelkreislauf, Steuergerät für Kühlerlüfter, Relais für elektrische Kraftstoffpumpe 2, Magnetventil für Ladedruckbegrenzung, Umluftventil für Turbolader, Magnetventil 1 für Aktivkohlebehälter, Ventil 1 für Nockenwellenverstellung, Ventil für Saugrohrklappe, Stromversorgungsrelais 2 für Motronic, Bremslichtschalter | 10A
F24. | Zündspulen / Ventil für Kraftstoffdosierung | 20A / 15A
F25. | Bordnetzsteuergerät | 30A
F26. | Bordnetzsteuergerät | 30A
F27. | Entlastungsrelais für X-Kontakt | 50A
F28. | Steuergerät für Glühzeitautomatik | 50A
F29. | Thermosicherung 1 für Fahrersitzeinstellung, Sicherungsreihe 54–57 im Innenraum | 50A
F30. | Steuergerät für ABS (Hydraulikpumpe) | 40A

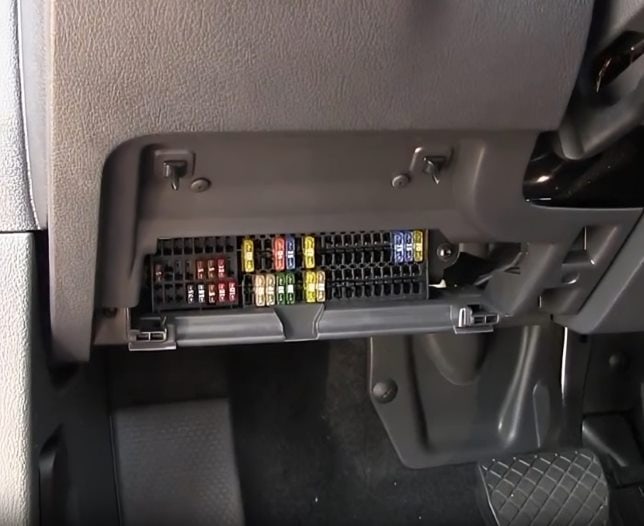

Im Innenraum
Der Sicherungsträger (SC) befindet sich im Fahrerfußraum hinter dem Ablagefach der Armaturentafel.

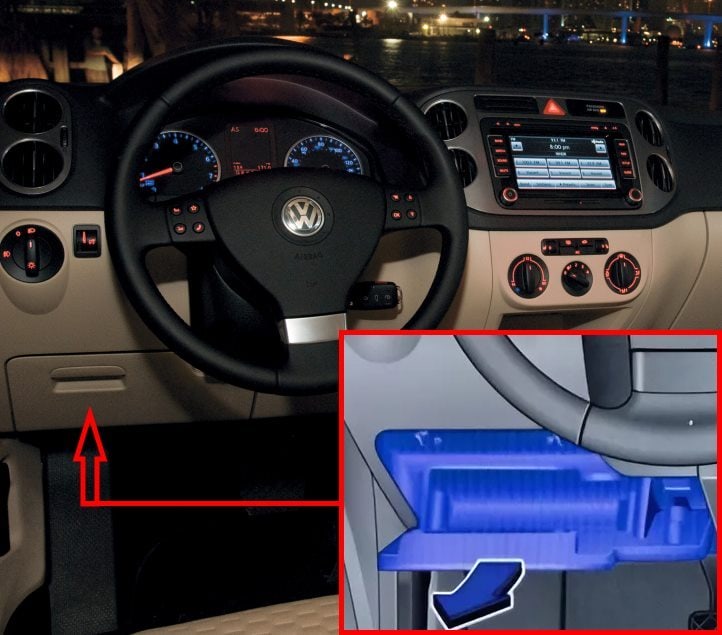

Vorgehensweise zum Öffnen des Ablagefachs.

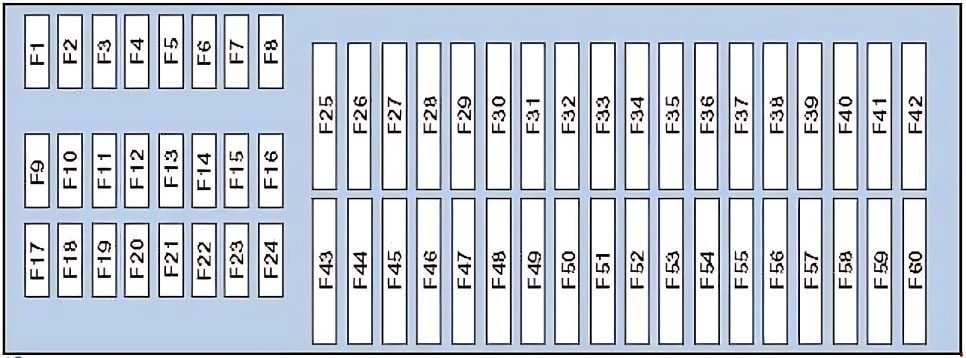

Belegungsplan
Nr. | Beschreibung | Ampere
F1 - F8. | Nicht belegt
F9. | Steuergerät für Airbag, Kontrollleuchte für Beifahrerairbag-Deaktivierung | 5A
F10. | Steuergerät für Allradantrieb (Haldex) | 10A
F11. | Steuergerät für Lenkassistent / Einparkhilfe | 5A
F12. | Steuergerät für Gasentladungslampe links (Xenon) | 10A
F13. | Hochdruckgeber, automatisch abblendbarer Innenspiegel, Schalter für Rückfahrleuchten, Heizwiderstand für Spritzdüsen, Taster für AUTO HOLD, Kontrollleuchte für AUTO HOLD, Steuergerät für Sitzbelegungserkennung, Frontkamera für Fahrerassistenzsysteme, Ölstands- und Öltemperaturgeber, Taster für ASR-Deaktivierung, Taster für Fahrprogramm | 5A
F14. | Steuergerät für Servolenkung, Steuergerät für Fahrzeugortung, Relais für Anlasser, Steuergerät für elektronische Dämpfungsregelung, Steuergerät für Anhängererkennung, Schalter für Tiptronic, Diagnose-Interface für Datenbus, Steuergerät im Schalttafeleinsatz, Steuergerät für Heizung, Lichtschalter, Motorsteuergerät, Steuergerät für ABS | 10A
F15. | Relais für Standheizung, Spannungswandler, Steuergerät für Kurvenlicht und Leuchtweitenregulierung, Luftmassenmesser, Diagnoseanschluss (OBD), Steuergerät für elektromechanische Feststellbremse, Regler für Schalter- und Instrumentenbeleuchtung, Heizwiderstand für Kurbelgehäuseentlüftung, Stellmotor für Leuchtweitenregulierung links, Stellmotor für Leuchtweitenregulierung rechts | 10A
F16. | Steuergerät für Gasentladungslampe rechts (Xenon) | 10A
F17. | Steuergerät im Schalttafeleinsatz / Kombiinstrument | 5A
F18. | Steuergerät für Bedienungselektronik des Handys, Steuergerät für Multimediasystem, Magnetfeldsensor für Kompass | 5A
F19. | Steuergerät für Lenksäulenelektronik | 7,5A
F20. | Steuergerät für Reifendruckkontrolle, Funkempfänger für Standheizung, Relais für Heckscheibenheizung, Relais für Doppeltonhorn, Steuergerät für ABS, Schalter für Tiptronic, Steuergerät für Automatikgetriebe, Steuergerät für Klimaanlage, Steuergerät für Climatronic, Steuergerät für Heizung | 5A / 7,5A
F21. | Bordnetzsteuergerät, Türsteuergerät Beifahrerseite, Türsteuergerät hinten rechts | 7,5A / 15A
F22. | Bordnetzsteuergerät, Alarmsirene, Sensor für Innenraumüberwachung | 5A
F23. | Regen- und Lichtsensor, Lichtschalter, Steuergerät für Fahrzeugortung, Steuergerät für Zugangs- und Startberechtigung (KESSY), Steuergerät für Rückfahrkamera, Magnetfeldsensor für Kompass, Taster für elektromechanische Feststellbremse, Diagnoseanschluss | 10A
F24. | Türsteuergerät Fahrerseite, Türsteuergerät hinten links | 10A
F25. | Multifunktionsschalter am Getriebe, Steuergerät für Automatikgetriebe, Mechatronik für Doppelkupplungsgetriebe (DSG) | 5A / 20A
F26. | Nicht belegt
F27. | Nicht belegt
F28. | Relais für Standheizung, Steuergerät für Heizung, Klimabedienfeld | 40A
F29. | Motor für Heckscheibenwischer | 15A
F30. | Nicht belegt
F31. | Sicherung für Zigarettenanzünder und 12-V-Steckdose | 20A
F32 - F37. | Nicht belegt
F38. | Steuergerät für elektronische Lenksäulenverriegelung (ELV) | 10A
F39. | Relais für Scheinwerferreinigungsanlage | 20A
F39. | Steuergerät für Anhängererkennung / Vorrüstung für Anhängevorrichtung | 15A
F40. | Steuergerät für Anhängererkennung / Vorrüstung für Anhängevorrichtung | 15A
F41. | Steuergerät für Anhängererkennung / Vorrüstung für Anhängevorrichtung | 15A
F42. | Steuergerät für Anhängererkennung | 20A
F43. | Steuergerät für Schiebedach | 25A
F44. | Steuergerät für elektromechanische Feststellbremse | 25A
F45. | Relais für Frischluftgebläse, Relais für Heckscheibenheizung | 25A
F46. | Türsteuergerät Fahrerseite, Türsteuergerät hinten links | 30A
F47. | Türsteuergerät Beifahrerseite, Türsteuergerät hinten rechts | 30A
F48. | Relais für Kraftstoffpumpe (Sicherung für Kraftstoffpumpe) | 20A
F49. | Bordnetzsteuergerät | 20A
F50. | Steuergerät für elektromechanische Feststellbremse | 25A
F51. | Steuergerät für Frischluftgebläse | 40A
F52. | Steuergerät für Vordersitzheizung | 20A / 30A
F53. | Relais für Scheinwerferreinigungsanlage | 20A / 30A
F54. | Wechselrichter mit Steckdose, 12 V auf 230 V | 30A
F55. | Schalter für Lendenwirbelstützenverstellung (Fahrersitz) | 15A
F56. | Steuergerät für elektronische Dämpfungsregelung (DCC) | 15A
F57. | Steuergerät für Sonnenschutzrollo | 25A
F58. | Kontrollleuchte für ASR-Sperre / Zentralverriegelung | 1A
F59. | Steuergerät mit Anzeigeeinheit für Radio und Navigation
F60. | Nicht belegt

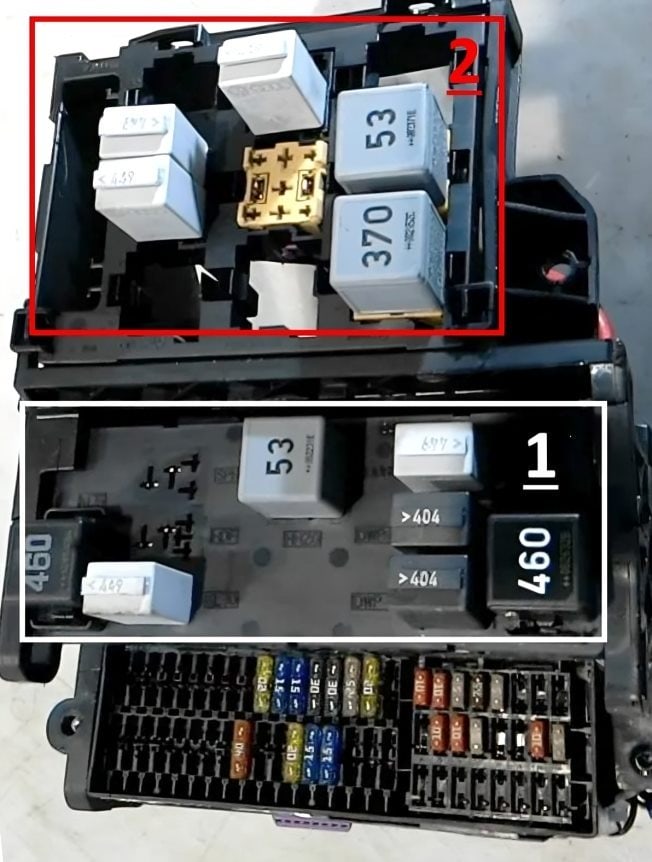

Die Zusatzrelaisträger 1 und 2 befinden sich neben dem Hauptsicherungsträger.

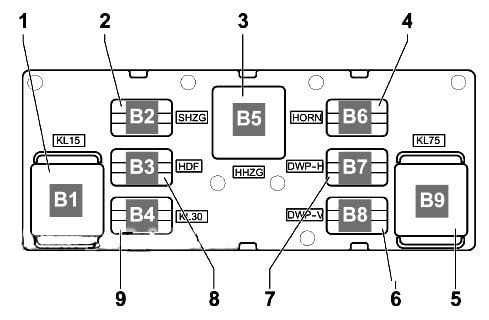

Relaisträger 1
Nr. | Beschreibung
B1. | Spannungsversorgungsrelais 2 für Klemme 15 (J681)
B2. | Relais für beheizbare Außenspiegel (J99)
B3. | Relais für Heckscheibenheizung (J9)
B4. | Relais für Doppeltonhorn (J4)
B5. | Entlastungsrelais für X-Kontakt (J59)
B6. | Relais 2 für Doppelwaschpumpe (J730)
B7. | Relais 1 für Doppelwaschpumpe (J729)
B8. | Nicht belegt
B9. | Spannungsversorgungsrelais 2 für Klemme 30 (J689)

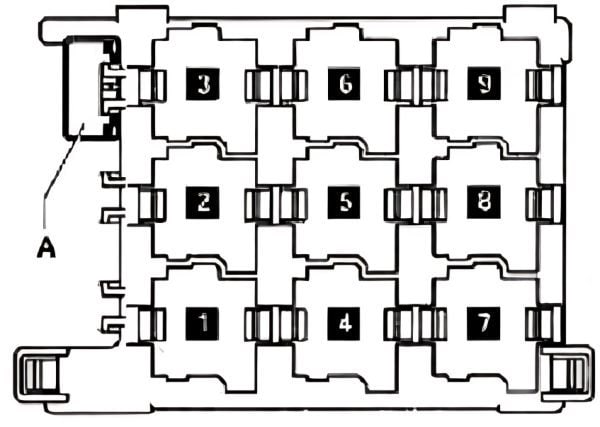

Relaisträger 2
Nr. | Beschreibung
1. | Relais für Standheizung
2. | Relais für Anlasser
3. | Nicht belegt
4. | Relais für Frischluftgebläse
5. | Relais für Alarmanlage / Pumpe für Scheinwerferreinigungsanlage
6. | Relais für Kraftstoffpumpe
7. | Relais 1 für Kühlmittelzusatzheizung
8. | Relais für Kühlmittelpumpe (ausstattungsabhängig), Relais für Kraftstoffpumpe (ausstattungsabhängig), Relais für Kraftstoffpumpe der Standheizung (ausstattungsabhängig)
9. | Relais 2 für Kühlmittelzusatzheizung
Videoanleitung für den Zugang zu den Sicherungsträgern.
