Die zweite Generation der Volvo S80 Limousine erschien im Jahr 2006. Ohne eine radikale Veränderung des Designs und unter Beibehaltung der Wiedererkennbarkeit gelang es den Entwicklern, das Erscheinungsbild des Fahrzeugs harmonischer zu gestalten als bei der vorherigen Generation. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Volvo S80 (zweite Generation; Karosserie AS; P3 Plattform). Baujahre: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum

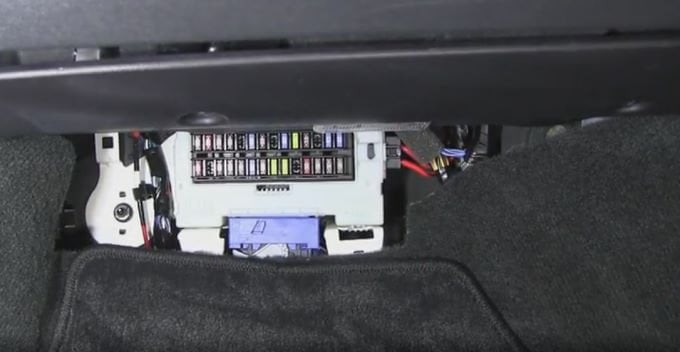

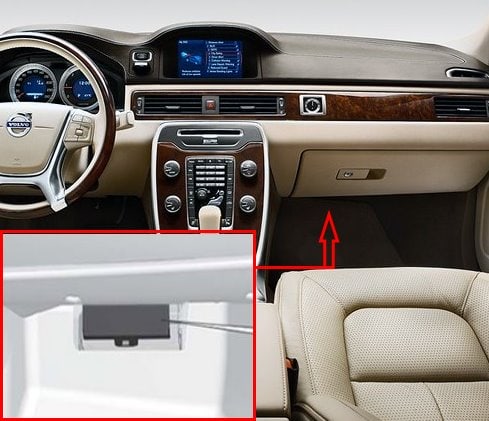

Der Verteilerkasten befindet sich auf der Beifahrerseite unter dem Handschuhfach.
Beispiel für den Zugang.

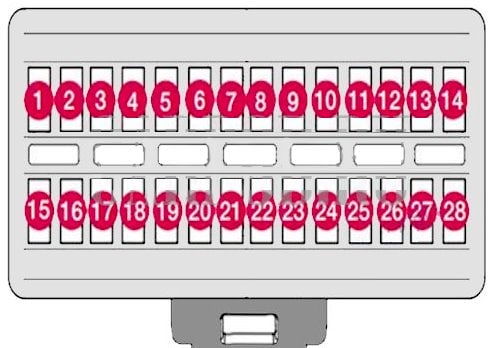

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Regensensor (Scheibenwischer) | 5A
F2. | SRS-System | 10A
F3. | ABS-Bremsen. Elektrische Feststellbremse | 5A
F4. | Gaspedal*, Luftheizung (RTS). Elektrisch beheizte Sitze | 7,5A
F5. | Leer
F6. | Audioanlage | 15A
F7. | Elektrisches Steuermodul der Lenksäule | 7,5A
F8. | Leer
F9. | Scheinwerfer für Fernlicht | 15A
F10. | Schiebedach | 20A
F11. | Rückfahrscheinwerfer | 7,5A
F12. | Leer
F13. | Nebelscheinwerfer | 15A
F14. | Scheibenwischer/Scheibenwascher | 15A
F15. | Geschwindigkeitswartungssystem | 10A
F16. | Leer
F17. | Deckenbeleuchtung. Bedienfeld in der Fahrertür/im elektrischen Beifahrersitz* | 7,5A
F18. | Multifunktionsanzeige | 5A
F19. | Elektrischer Fahrersitz | 5A
F20. | Kopfstützen der Rücksitze | 15A
F21. | Anti-Diebstahl-System | 5A
F22. | Kraftstoffpumpe (Sicherung Benzinpumpe) | 20A
F23. | Lenksäulenverriegelung | 20A
F24. | Reserve | 15A
F25. | Kofferraumdeckel-/Kraftstofftankschlösser | 10A
F26. | Sirene der Diebstahlwarnanlage | 5A
F27. | Anlasserschalter | 5A
F28. | Bremsleuchten | 5A
Im Motorraum

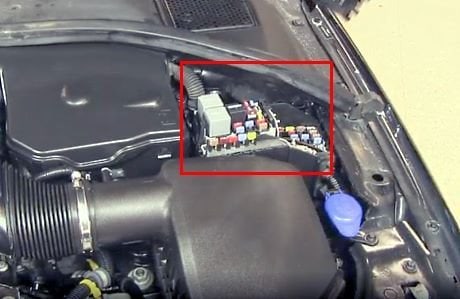

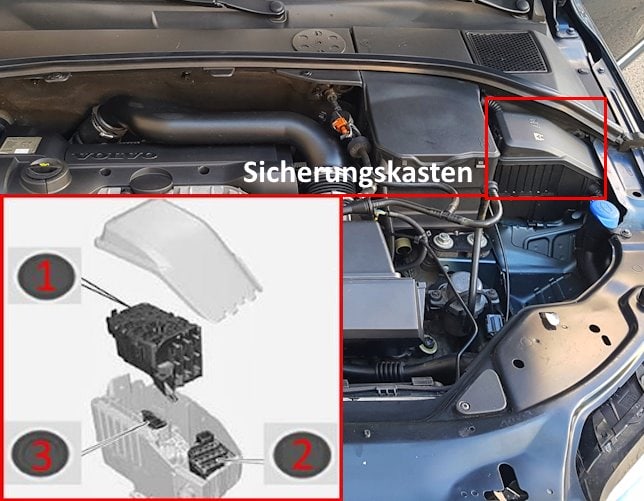

Der Sicherungskasten befindet sich hinter der Schutzabdeckung auf der linken Seite. Sie besteht aus drei Teilen.
Beispiel für den Zugang.

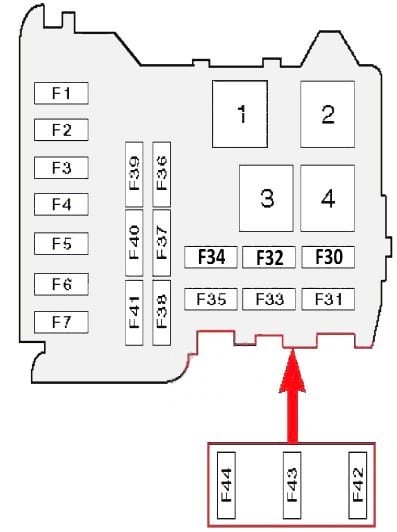

Belegungsplan
Nr. Beschreibung | Ampere
Sicherungsfeld Nr. 1
F1. | Multifunktionales Steuermodul | 60A
F2. | 60A
F3. | 60A
F4. | 60A
F5. | 50A
F6. | Nicht verwendet
F7. | Zuheizer | 100A
F30. | Motorsteuergerät | 10A
F31. | Automatikgetriebe | 15A
F32. | Elektromagnetische Kupplung für den Klimakompressor | 15A
F33. | Waschanlagenrelais | 5A
F34. | Anlasser | 30A
F35. | Zündspulen | 20A
F36. | Motorsteuergerät | 10A / 15A
F37. | Motorsteuerung | 15A
F38. | 10A
F39. | 10A / 15A
F40. | Wasserpumpe (V8) Kurbelgehäuseentlüftung (5-Zyl.-Benzin) Dieselpartikelfilterheizung, Kurbelgehäuseentlüftungsheizung (5-Zyl.-Diesel) | 10A / 20A
F41. | Motormanagement
F42. | Glühkerzen | 70A
F43. | Kühlerlüftermotor | 50A
F44. | 60A
1. | Anlasserrelais.
2. | Relais Motormanagement-System.
3. | Klimaanlagenrelais.
4. | Nicht verwendet.

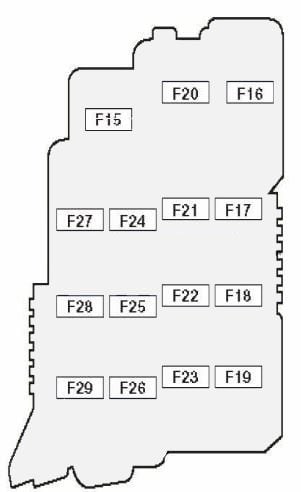

Sicherungsfeld Nr. 2
F15. | Nicht verwendet
F16. | Steuermodul für Scheinwerferkorrektor | 10A
F17. | Multifunktions-Steuermodul | 20A
F18. | Hindernisabstandssensor (adaptive Geschwindigkeitsregelung) | 5A
F19. | Servolenkung | 5A
F20. | Motorsteuerungsmodul, Getriebe. SRS | 10A
F21. | Scheibenwaschdüsenheizungen | 10A
F22. | Unterdruckpumpe Bremskraftverstärker | 20A
F23. | Scheinwerferschalter | 5A
F24. | Scheinwerferwaschanlage | 5A
F25. | Volvo S80 Zigarettenanzünder-Sicherung, Zubehör-Stromanschlüsse vorne und hinten | 15A
F26. | Schiebedach | 10A
F27. | Relais, Block im Motorraum | 15A
F28. | Zusatzbeleuchtung | 20A
F29. | Hupe | 15A
Sicherungsfeld Nr. 3
F8. | Nicht verwendet
F9. | Scheibenwischer/Scheibenwascher | 30A
F10. | Zuheizer | 25A
F11. | Gebläsemotor der Klimaanlage/Heizung | 40A
F12. | Nicht verwendet | -
F13. | ABS-System | 30A
F14. | 20A
Im Kofferraum

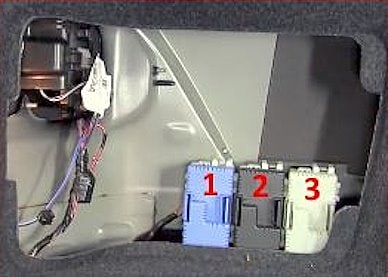

Es befindet sich auf der linken Seite hinter der Verkleidung. Er besteht aus drei miteinander verbundenen Blöcken (blau, schwarz und weiß).

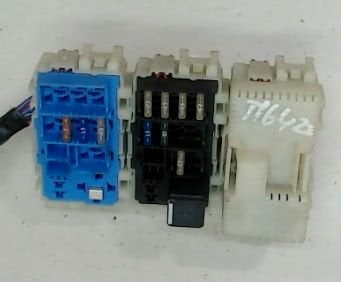

Gesamtansicht.

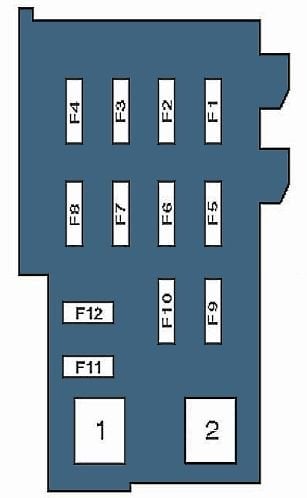

Belegungsplan

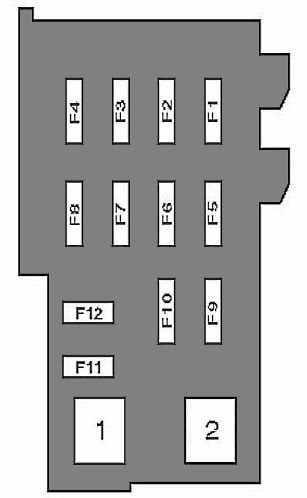

Sicherungskasten Nr. 1 (blau)
F1. | Parksystem | 10A
F2. | Nicht verwendet | -
F3. | Reserve
F4. | Audioanlage | 5A
F5. | Endverstärker der Audioanlage | 25A
F6. | Stereoanlage | 15A
F7. | Telefon | 5A
F8. | Reserve
F9. | Reserve
F10. | Reserve
F11. | Reserve
F12. | Reserve
1. | Reserve
2. | Reserve

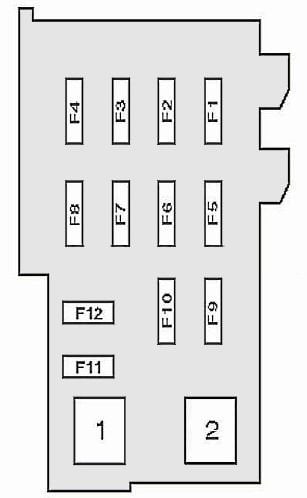

Sicherungskasten Nr. 2 (schwarz)
F1. | Elektrisches Steuermodul linke Vordertür | 25A
F2. | Elektrisches Steuermodul für die rechte Vordertür | 25A
F3. | Elektrisches Steuermodul linke Hintertür | 25A
F4. | Elektrisches Steuermodul für die rechte Hintertür | 25A
F5. | Reserve
F6. | 12V-Steckdose im Kofferraum des Volvo S80, Kühlschrank (ausstattungsabhängig) | 15A
F7. | Heckscheibenheizung | 30A
F8. | Klappbare Kopfstützen (ausstattungsabhängig)
F9. | Elektrischer Anschluss für Anhänger | 15A
F10. | Elektrischer Sitz auf der Fahrerseite (ausstattungsabhängig)
F11. | Elektrischer Anschluss für Anhänger | 40A
F12. | Reserve
1. | Reserve
2. | Heckscheibenheizungsrelais.
Sicherungskasten Nr. 3 (weiß)
F1. | Einparksystem | 5A
F2. | Federungsregelung | 15A
F3. | Beheizter Vordersitz auf der Fahrerseite* | 15A
F4. | Beheizter Sitz auf der Beifahrerseite* | 15A
F5. | Beheizter Sitz hinten rechts | 15A
F6. | Verteilergetriebe | 10A
F7. | Beheizter Sitz hinten links | 15A
F8. | Elektrischer Sitz auf der Beifahrerseite | 25A
F9. | Schlüsselloses Fahrsystem | 20A
F10. | Elektrische Feststellbremse, links | 30A
F11. | Elektrische Feststellbremse rechts | 30A
F12. | Reserve
1. | Reserve
2. | Hauptstromkreisrelais der Zündung.
