Die zweite Generation des Volvo V70 (Kombi) wurde im Jahr 2000 eingeführt. Da die Entwicklung noch vor der Übernahme des schwedischen Herstellers durch Ford begann, gilt dieses Modell als einer der letzten „echten“ Volvos. Der XC70 ist eine Variante mit erhöhter Geländegängigkeit. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung für den Volvo XC70 und V70 (zweite Generation, Typ P26). Baujahre: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Belegungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum

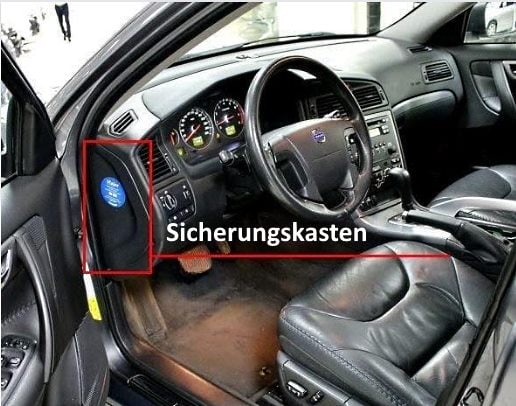

Er befindet sich auf der Fahrerseite an der Stirnseite des Armaturenbretts.

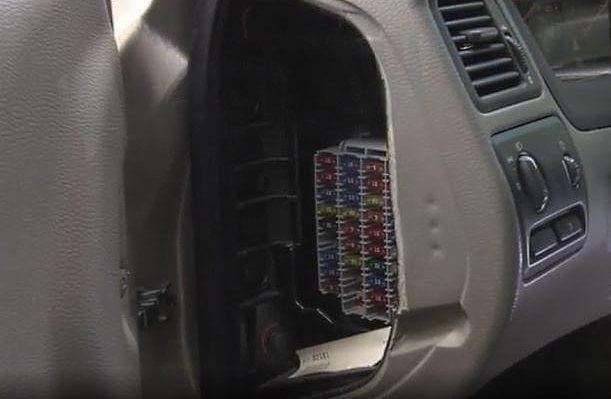

Beispiel für den Zugang zum Sicherungskasten.

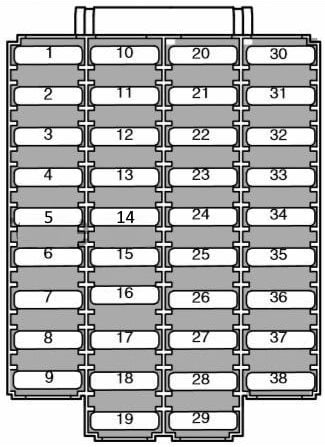

Belegungsplan
Nr. Beschreibung | Ampere
F1. Ab 2003 – Sicherungskasten im Motorraum (F17-18 / F10-11) | 15A
F2. Sicherungskasten im Motorraum (F20-21) | 20A
F3. Steuergerät elektrischer Fahrersitz | 30A
F4. Steuergerät elektrischer Beifahrersitz | 30A
F5. Nicht belegt
F6. Motormanagement (Bi-Fuel-Kraftstoffsystem) | 5A
F7. Sitzheizung vorne links | 15A
F8. Sitzheizung vorne rechts | 15A
F9. ABS-System, Lenkwinkelsensor | 5A
F10. Nicht belegt
F11. Nicht belegt
F12. Scheinwerfer-Reinigungsanlage, Leuchtweitenregulierung | 15A
F13. Zigarettenanzünder Volvo XC70 / V70, 12V-Steckdosen und Zubehöranschlüsse | 15A
F14. Steuergerät elektrischer Beifahrersitz, Zentrales Elektronikmodul (CEM), Gurtkontrolle | 5A
F15. Audioanlage, Navigationssystem (RTI) | 5A
F16. Audioanlage | 20A
F17. Audio-Verstärker | 30A
F18. Nebelscheinwerfer | 15A
F19. Navigationssystem (RTI) | 10A
F20. Nicht belegt
F21. Steuergerät Automatikgetriebe | 10A
F22. Warnblinkanlage, Zentrales Elektronikmodul (CEM) | 20A
F23. Klimabetätigung (CCM), Lichtschaltermodul (LSM), Diagnoseanschluss (OBD), Lenkradmodule | 5A
F24. Klimabetätigung (CCM), Zusatzheizung, Steuergerät Fahrersitz, Kombiinstrument | 10A
F25. Zündschloss, Klimabetätigung (CCM), Zentrales Elektronikmodul (CEM), Starterrelais, Motorsteuergerät (ECM), Airbag-Steuergerät (SRS) (ab 2003) | 10A
F26. Innenraumgebläse | 30A
F27. Nicht belegt
F28. Oberes Elektronikmodul (UEM), Innenraumbeleuchtung, Make-up-Spiegel-Beleuchtung, Regensensor | 10A
F29. Integriertes Telefon | 10A
F30. Standlicht / Begrenzungsleuchten vorne links und hinten links | 7,5A
F31. Standlicht / Begrenzungsleuchten vorne rechts und hinten rechts, Kennzeichenbeleuchtung | 7,5A
F32. Zentrales Elektronikmodul (CEM), Innenbeleuchtung, Make-up-Spiegel-Beleuchtung | 10A
F33. Kraftstoffpumpe | 15A
F34. Elektrisches Schiebedach | 15A
F35. Türsteuergerät vorne links (Zentralverriegelung, Fensterheber, Außenspiegel, Türwarnleuchte) | 25A
F36. Türsteuergerät vorne rechts (Zentralverriegelung, Fensterheber, Außenspiegel, Türwarnleuchte) | 25A
F37. Fensterheber hinten, Kindersicherung Fondtüren | 30A
F38. Alarmsirene | 5A
Im Motorraum

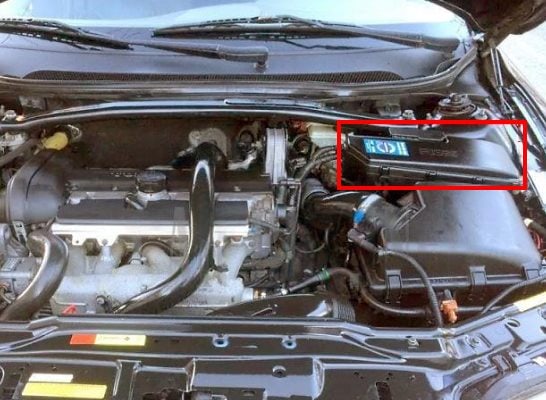

Der Sicherungskasten befindet sich unter einer Schutzabdeckung neben dem linken Federbeindom.

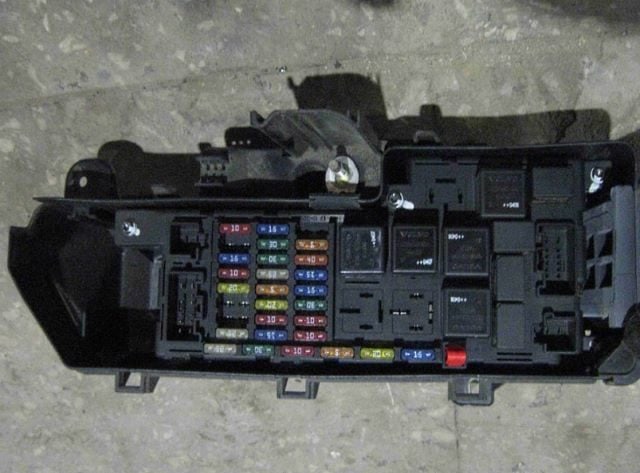

Beispielabbildung des Sicherungskastens im Motorraum.

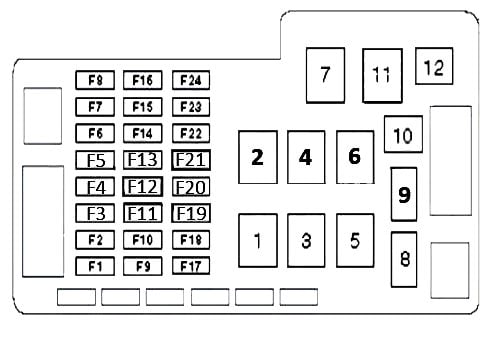

Belegungsplan
Nr. Beschreibung | Ampere
F1. Steuergerät Zusatzheizung | 25A
F2. Zubehör / Sonderausstattung | 20A
F3. Motormanagement (Bi-Fuel-System), Vakuumpumpe (2002) | 15A
F4. Beheizte Lambdasonden, Motormanagement (Diesel) | 20A
F5. Motorsteuergerät (Benzin) | 15A
F6. Motorsteuergerät (Benzin) | 15A
F7. Drosselklappensteuereinheit (ETM), Motorsteuergerät (Benzin) | 10A
F8. Gaspedalsensor, Magnetkupplung (Klimakompressor), Kühlerlüfter-Relais | 10A
F9. Signalhorn (Hupe) | 15A
F10. Heckscheibenwaschpumpe | 10A
F11. Motormanagement, Vorwärmung, Heizelement Kurbelgehäuseentlüftung (Diesel) | 20A
F12. Bremsleuchten | 5A
F13. Scheibenwischer (Front) | 25A
F14. Antiblockiersystem (ABS) / Stabilitätskontrolle (DSTC) | 30A
F15. Motorsteuergerät (Bi-Fuel) | 15A
F16. Scheinwerfer-Reinigungsanlage, Windschutzscheiben-Waschpumpe | 15A
F17. Abblendlicht rechts (Bi-Xenon) | 10A
F18. Abblendlicht links (Bi-Xenon) | 10A
F19. Antiblockiersystem (ABS) / Stabilitätskontrolle (DSTC) | 30A
F20. Fernlicht links | 15A
F21. Fernlicht rechts | 15A
F22. Anlasser (Starter) | 25A
F23. Hauptrelais Motorsteuerung, Motorsteuergerät (ECM) | 5A
F24. Nicht belegt
1. Nicht belegt
2. Hauptrelais Motorsteuerung
3. Relais Glühkerzen
4. Starterrelais
5. Intervallrelais Scheibenwischer
6. Relais Bi-Fuel-System
7. Nicht belegt
8. Relais Magnetkupplung (Klimakompressor)
9. Relais Signalhorn
10. Relais Scheibenwaschpumpe
11. Relais Scheibenwischer
12. Relais Heckscheibenwaschpumpe
Im Laderaum

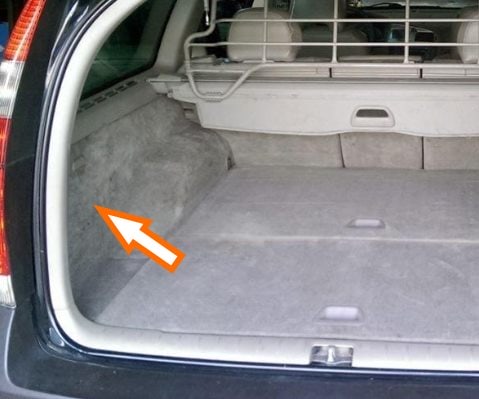

Der Sicherungskasten befindet sich hinter der linken Seitenverkleidung im Laderaum. Die genaue Belegung und Ausführung variiert je nach Modelljahr.

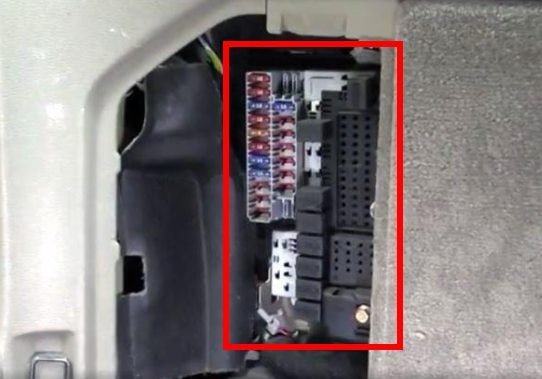

Beispiel für den Zugang zum hinteren Sicherungskasten.

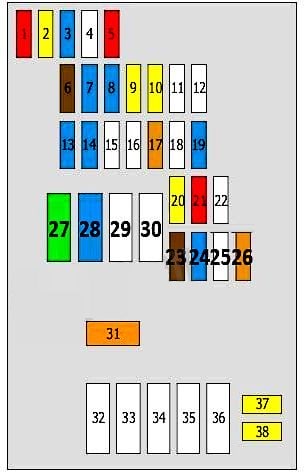

Modelle von 2005 bis 2007
Belegungsplan
Nr. Beschreibung | Ampere
1. Rückfahrscheinwerfer | 10A
2. Kennzeichenbeleuchtung, Bremsleuchten, Rückleuchten, Nebelschlussleuchte | 20A
3. Steuergerät Zusatzheizung, Zentrales Elektronikmodul | 15A
4. Nicht belegt | 10A
5. Elektrische Antenne / Zubehör | 10A
6. CD-Wechsler, TV-Tuner, Navigationssystem (RTI), Audioanlage | 7,5A
7. Freisprecheinrichtung / Telematik, Audioanlage | 15A
8. 12V-Steckdose im Laderaum | 15A
9. Fensterheber hinten rechts | 20A
10. Fensterheber hinten links | 20A
11. Nicht belegt
12. Nicht belegt
13. Kraftstofffilter-Vorwärmung | 15A
14. Audioanlage (Subwoofer) | 15A
15. Nicht belegt
16. Nicht belegt
17. Radio / Infotainment | 5A
18. Nicht belegt
19. Heckscheibenwischermotor | 15A
20. Steuergerät Anhängerkupplung / Karosserieelektronik | 20A
21. Nicht belegt | 10A
22. Nicht belegt
23. Allrad-Steuergerät (DEM / Haldex-Kupplung) | 7,5A
24. Steuergerät aktives Fahrwerk (Four-C) | 15A
25. Nicht belegt
26. Einparkhilfe (PDC) | 5A
27. Zusatz-Sicherungsverteiler Laderaum (Sicherungen 20, 21, 23, 24, 26) | 30A
28. Zentralverriegelung Fondtüren, Tankklappenverriegelung | 15A
29. Anhängersteuergerät (Blinker, Bremsleuchten) | 25A
30. Anhängersteckdose (Dauerplus/Ladeleitung) | 25A
31. Zusatz-Sicherungsverteiler Laderaum (Sicherungen 37, 38) | 40A
32-36. Nicht belegt
37. Heckscheibenheizung | 20A
38. Heckscheibenheizung | 20A

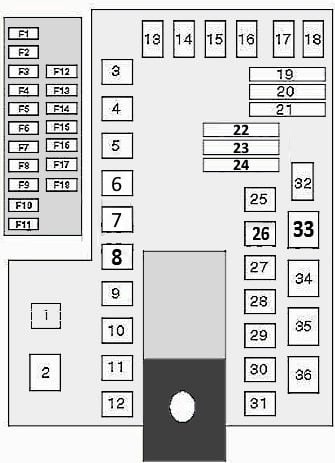

Modelle von 2000 bis 2005
Belegungsplan
Nr. Beschreibung | Ampere
F1. Hinteres Elektronikmodul (REM) | 10A
F2. Nebelschlussleuchte | 10A
F3. Bremsleuchten | 15A
F4. Rückfahrscheinwerfer | 10A
F5. Relais Heckscheibenheizung, Relais Anhängersteckdose | 5A
F6. Heckklappenentriegelung | 10A
F7. 12V-Steckdose / Zubehöranschluss im Laderaum | 15A
F8. Zentralverriegelung (Fondtüren und Heckklappe), Tankklappenverriegelung | 15A
F9. Anhängersteckdose | 20A
F10. Audioanlage, Navigationssystem (RTI) | 10A
F11. Zubehör / Sonderausstattung | 15A
F12. Heckscheibenwischermotor | 15A
F13. Audioanlage (Subwoofer) | 5A
F14. Bremsleuchten (Einspeisung)
F15. Anhängersteckdose | 20A
F16. Nicht belegt
F17. Kraftstofffilter-Vorwärmung (Diesel), Allrad-Steuergerät (DEM) | 7,5A
F18. Kraftstofffilter-Vorwärmung (Diesel) | 15A
4. Intervallrelais Heckscheibenwischer
5. Relais Bi-Fuel-System
6. Relais Zusatzklimaanlage (Fond)
7. Relais Heckklappenentriegelung
8. Nicht belegt
9. Relais Tankklappenverriegelung (Öffnen)
11. Relais Zentralverriegelung hinten rechts (Entriegeln)
14. Relais Heckscheibenwischer
19. Shunt (Steckbrücke) – Bremsleuchten
20. Shunt (Steckbrücke) – Rückleuchten
21. Shunt (Steckbrücke) – Rückfahrscheinwerfer
22. Shunt (Steckbrücke) – 12V-Steckdose Laderaum
23. Shunt (Steckbrücke) – Nebelschlussleuchte
25. Relais Nebelschlussleuchte Anhänger
26. Relais Nebelschlussleuchte
27. Relais Bremsleuchten
28. Relais Rückfahrscheinwerfer
29. Relais Zentralverriegelung hinten (Deadlock/Doppelverriegelung)
30. Relais Zentralverriegelung hinten links (Entriegeln)
31. Relais Tankklappenverriegelung (Schließen) / Zentralverriegelung Fondtüren (Verriegeln)
32. Relais Kraftstofffilter-Vorwärmung (Diesel)
34. Relais Heckscheibenheizung
36. Relais Stromversorgung Anhängersteckdose
