Die dritte Generation des schwedischen Kombis Volvo XC70 / V70 erschien im Jahr 2007. Die XC-Variante wurde für Reisebegeisterte und Offroad-Abenteuer konzipiert und verfügt daher über eine erhöhte Bodenfreiheit, einen Rundumschutz, große Räder und Allradantrieb. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Volvo XC70 / V70 (dritte Generation; Typ BZ und BW). Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Innenraum
Je nach Baujahr des Fahrzeugs können hier ein oder zwei Sicherungskästen verbaut sein.
Hauptsicherungskasten

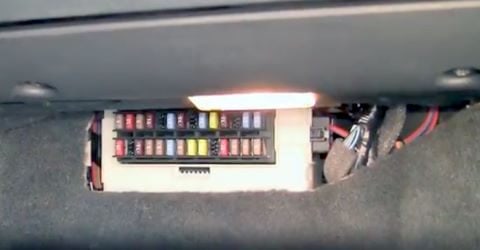

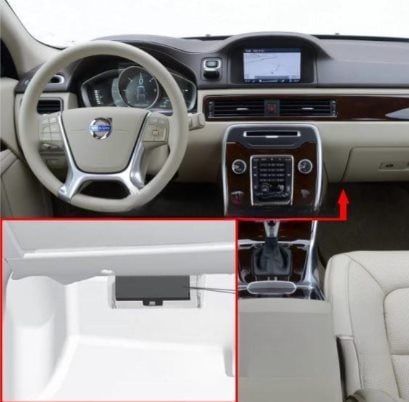

Er befindet sich unter dem Handschuhfach auf der Beifahrerseite.
Um an den Sicherungskasten zu gelangen, klappen Sie die Teppichverkleidung weg und drücken Sie auf die Verriegelung, um die Schutzabdeckung nach oben zu öffnen.

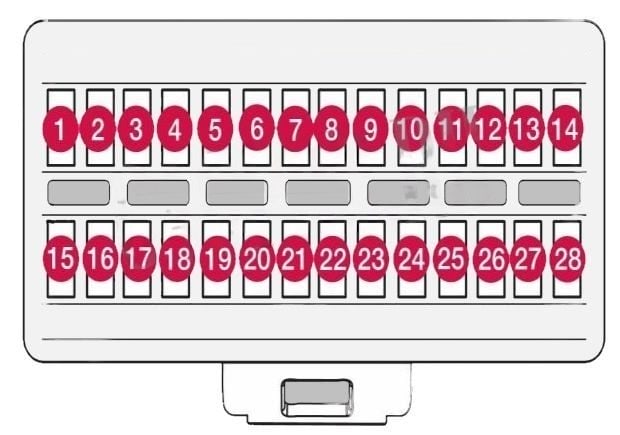

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Regensensor | 5 A
F2. | SRS-System (Airbag) | 10 A
F3. | ABS-System / Bremssystem | 5 A
F4. | Gaspedalsensor, elektrischer Zuheizer (PTC)*, Sitzheizung | 7,5 A
F5. | Nicht belegt
F6. | ICM-Display, CD-Player und Radio, RSE-System | 15 A
F7. | Lenkradtasten / Multifunktionslenkrad | 7,5 A
F8. | Nicht belegt
F9. | Scheinwerfer | 15 A
F10. | Schiebedach | 20 A
F11. | Rückfahrscheinwerfer | 7,5 A
F12. | Nicht belegt
F13. | Nebelscheinwerfer | 15 A
F14. | Scheibenwischer / Scheibenwaschanlage | 15 A
F15. | Geschwindigkeitsregelanlage (Tempomat) | 10 A
F16. | Nicht belegt
F17. | Innenbeleuchtung / Dachkonsole, Türbedienfeld Fahrer/Beifahrer | 7,5 A
F18. | Kombiinstrument | 5 A
F19. | Elektrische Sitzverstellung Fahrersitz | 5 A
F20. | Nicht belegt
F21. | Diebstahlwarnanlage | 5 A
F22. | Kraftstoffpumpensteuergerät (Sicherung Kraftstoffpumpe Volvo XC70 / V70) | 20 A
F23. | Elektrische Lenksäulenverriegelung | 20 A
F24. | Nicht belegt
F25. | Tankklappen- / Heckklappenverriegelung | 10 A
F26. | Alarmsirene, Klimaanlage (ECC) | 5 A
F27. | Startsystem / Zündung | 5 A
F28. | Bremsleuchten | 5 A
Zusätzlicher Sicherungskasten
Befindet sich neben dem Hauptsicherungskasten. Nur vorhanden bei Volvo XC70 / V70 der Modelljahre 2011–2016.
Nr. | Ampere | Beschreibung
1. | 40 A | Hauptsicherung Audioanlage, Subwoofer
2, 3, 4, 5, 6. | Nicht belegt
7. | 15 A | 12-V-Steckdose im Kofferraum
8. | 20 A | Türsteuergerät Fahrerseite
9. | 20 A | Türsteuergerät Beifahrerseite
10. | 20 A | Türsteuergerät hinten rechts
11. | 20 A | Türsteuergerät hinten links
12. | 20 A | Keyless-Go-System (ausstattungsabhängig)
13. | 20 A | Elektrische Sitzverstellung Fahrersitz (ausstattungsabhängig)
14. | 20 A | Elektrische Sitzverstellung Beifahrersitz (ausstattungsabhängig)
15. | 15 A | Elektrisch klappbare Kopfstützen (ausstattungsabhängig)
16. | Nicht belegt
17. | 10 A | Radio, Display, Navigationssystem (RTI) (ausstattungsabhängig)
18. | 15 A | Infotainment-System
19. | 5 A | Telefon, Bluetooth (ausstattungsabhängig)
20. | Nicht belegt
21. | 5 A | Schiebedach (ausstattungsabhängig), Innenbeleuchtung, Innenraumsensor
22. | 15 A | Zigarettenanzünder im Fond, RSE-System (ausstattungsabhängig)
23. | 15 A | Sitzheizung Beifahrersitz
24. | 15 A | Sitzheizung Fahrersitz
25. | Nicht belegt
26. | 15 A | Sitzheizung hinten rechts (ausstattungsabhängig)
27. | 15 A | Sitzheizung hinten links (ausstattungsabhängig)
28. | 5 A | Einparkhilfe (PDC) und Rückfahrkamera, Navigationssystem (RTI) (ausstattungsabhängig)
29. | 10 A | Allradsteuergerät (AWD) (ausstattungsabhängig)
30. | 10 A | Four-C-Fahrwerksteuergerät (ausstattungsabhängig)
Im Kofferraum

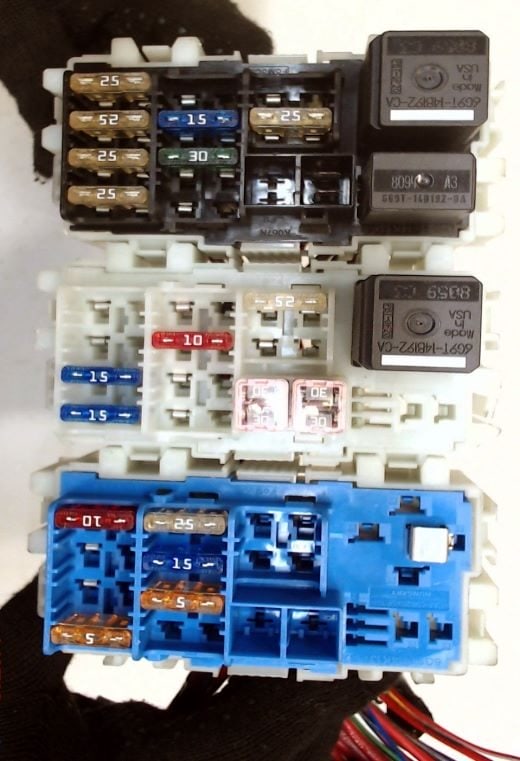

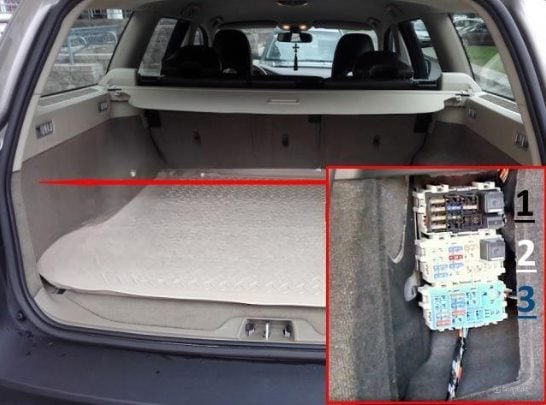

Er befindet sich auf der linken Seite hinter der Seitenverkleidung und besteht aus drei miteinander verbundenen Modulträgern (schwarz, weiß, blau).
Gesamtansicht.
Belegungsplan

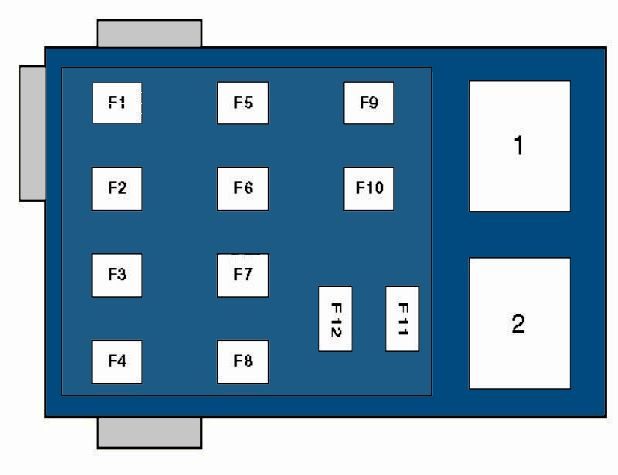

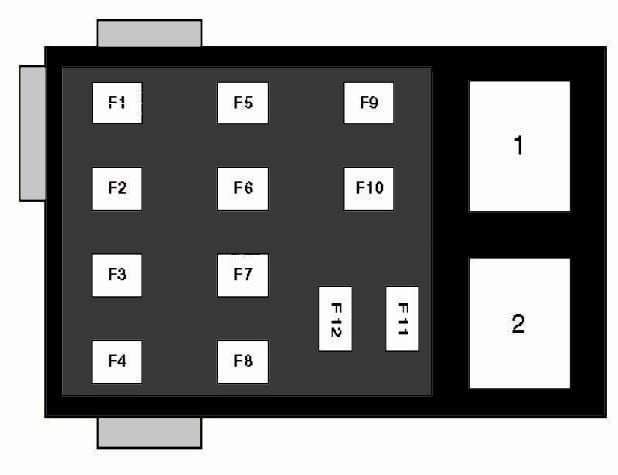

Sicherungshalter Nr. 1 (schwarz)
Nr. | Beschreibung | Ampere
F1. | Türsteuergerät vorne links | 25 A
F2. | Türsteuergerät vorne rechts | 25 A
F3. | Türsteuergerät hinten links | 25 A
F4. | Türsteuergerät hinten rechts | 25 A
F5. | Nicht belegt
F6. | 12-V-Steckdose im Laderaum, Kühlbox | 15 A
F7. | Heckscheibenheizung | 30 A
F8. | Nicht belegt
F9. | Anhängerkupplung / Anhängersteckdose | 15 A
F10. | Elektrische Sitzverstellung Fahrersitz | 25 A
F11. | Anhängersteuergerät (TRM) | 40 A
F12. | Steuergerät für automatische Heckklappe | 30 A
1. | Relais Heckscheibenwischer
2. | Relais Heckscheibenheizung

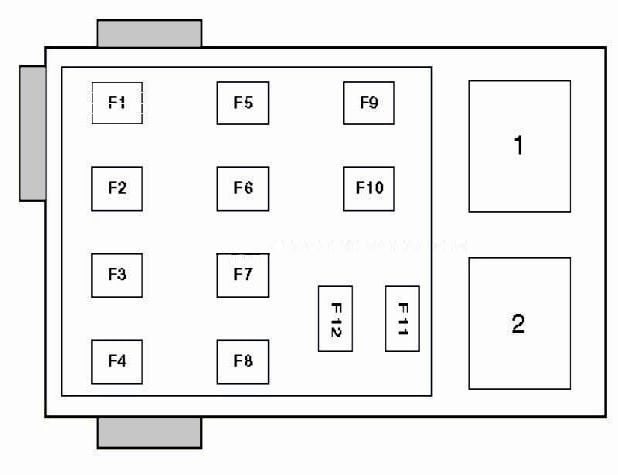

Sicherungshalter Nr. 2 (weiß)
Nr. | Belegung | Ampere
F1. | Nicht belegt
F2. | Fahrwerksregelung (Niveauregulierung) | 15 A
F3. | Sitzheizung Fahrersitz | 15 A
F4. | Sitzheizung Beifahrersitz | 15 A
F5. | Sitzheizung hinten rechts | 15 A
F6. | Allradsteuerung (AWD) | 10 A
F7. | Sitzheizung hinten links | 15 A
F8. | Nicht belegt
F9. | Elektrische Sitzverstellung Beifahrersitz | 25 A
F10. | Zentralverriegelung / Keyless Entry | 20 A
F11. | Elektrische Feststellbremse links | 30 A
F12. | Elektrische Feststellbremse rechts | 30 A
1. | Relais für Kopfstützenentriegelung hinten
2. | Hauptrelais Zündung
Sicherungshalter Nr. 3 (blau)
Nr. | Beschreibung | Ampere
F1. | Zentraler Bildschirm / Infotainment-Display | 10 A
F2. | Nicht belegt
F3. | Subwoofer | 25 A
F4. | Nicht belegt
F5. | Audioverstärker / Audiosystem | 25 A
F6. | Audiosystem | 15 A
F7. | Telefon / Freisprechanlage | 5 A
F8. | Nicht belegt
F9. | Nicht belegt
F10. | Nicht belegt
F11. | Nicht belegt
F12. | Nicht belegt
Im Motorraum

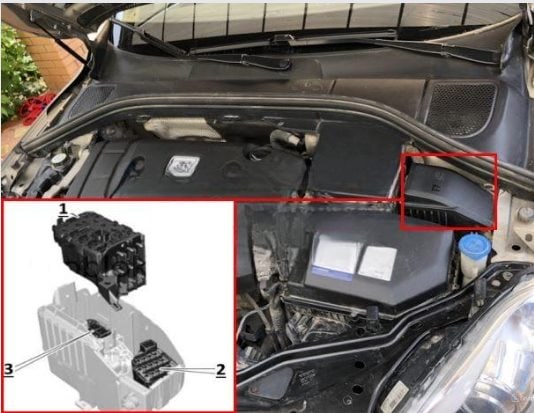

Der Sicherungskasten im Motorraum befindet sich unter einer Schutzabdeckung neben dem Wischwasserbehälter. Er besteht aus drei Teilen.
Videoanleitung zum Zugang.

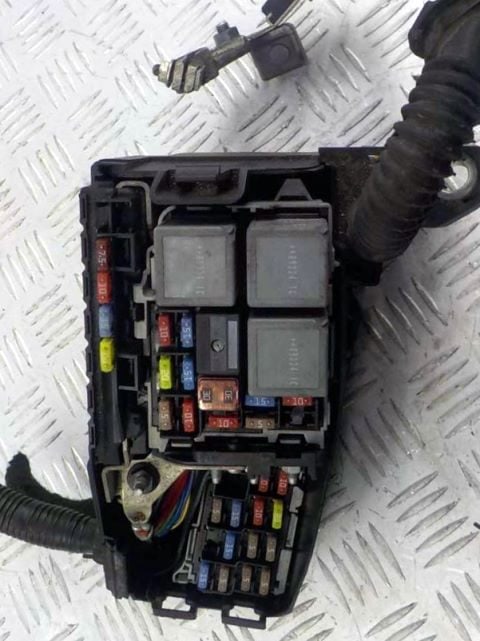

Das Foto dient als Beispiel.
Belegungsplan

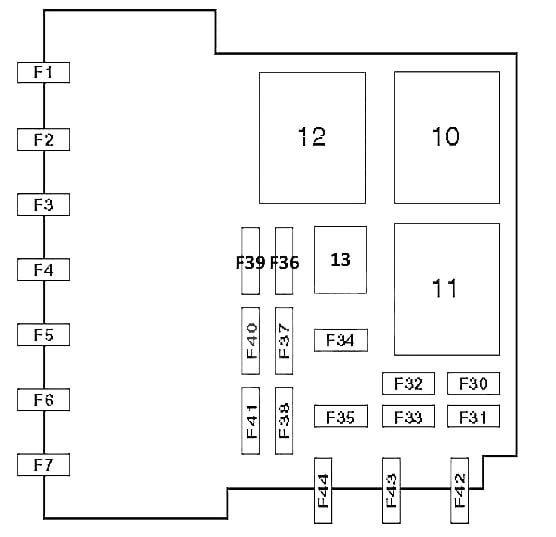

Sicherungsblock Nr. 1
Nr. | Beschreibung | Ampere
F1. | Zentrales Steuergerät (CEM) | 50 A
F2. | Zentrales Steuergerät (CEM) | 50 A
F3. | Zentrales Steuergerät (CEM) | 60 A
F4. | Zentrales Steuergerät (CEM) | 60 A
F5. | Zentrales Steuergerät (CEM) | 50 A
F6. | Nicht belegt
F7. | Zuheizer (elektrisch) | 100 A
F30. | Motorsteuerung | 10 A
F31. | Getriebesteuergerät (Automatik) | 15 A
F32. | Klimakompressor / Klimaanlage | 15 A
F33. | Relais Scheibenwaschpumpe | 5 A
F34. | Anlasser (Starter) | 30 A
F35. | Motorsteuergerät | 20 A / 10 A
F36. | Motorsteuerung | 15 A / 10 A
F37. | Motorsteuerung | 15 A
F38. | Motorventile / Magnetventile | 10 A
F39. | Motorsteuerung | 15 A / 10 A
F40. | Heizung Kurbelgehäuseentlüftungsventil (5-Zylinder Benzin) | 20 A
F41. | Motorsteuerung | 5 A
F42. | Glühkerzensteuergerät (Diesel) | 70 A
F43. | Nicht belegt
F44. | Kühlerlüfter | 80 A / 60 A
10. | Nicht belegt
11. | Nicht belegt
12. | Relais Anlasser
13. | Relais Klimakompressor

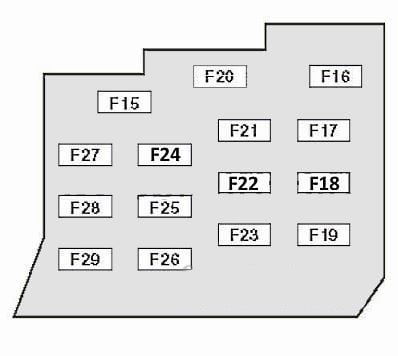

Sicherungsblock Nr. 2
Nr. | Beschreibung | Ampere
F15. | Nicht belegt
F16. | Scheinwerfer | 10 A
F17. | Zentrales Steuergerät (CEM) | 20 A
F18. | Geschwindigkeitsregelanlage (Tempomat) | 5 A
F19. | Geschwindigkeitsabhängige Servolenkung | 5 A
F20. | Motorsteuergerät, Getriebesteuergerät, SRS | 10 A
F21. | Beheizbare Scheibenwaschdüsen | 10 A
F22. | Unterdruckpumpe (Bremsanlage) | 20 A
F23. | Lichtschaltermodul | 5 A
F24. | Scheinwerferreinigungsanlage | 15 A
F25. | Sicherung Zigarettenanzünder / 12-V-Steckdosen (vorne und hinten) Volvo XC70 / V70 | 15 A
F26. | Schiebedach (ausstattungsabhängig), Dachkonsole | 10 A
F27. | Relais Zentrales Steuergerät | 5 A
F28. | Zusatzscheinwerfer | 20 A
F29. | Signalhorn (Hupe) | 15 A

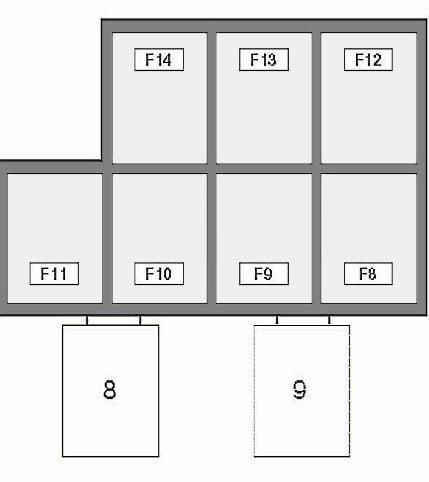

Sicherungsblock Nr. 3
Nr. | Beschreibung | Ampere
F8. | Nicht belegt
F9. | Scheibenwischer | 30 A
F10. | Steuergerät Standheizung / Zusatzheizung | 20 A
F11. | Gebläsemotor Klimaanlage / Heizung | 40 A
F12. | Nicht belegt
F13. | ABS/ESP-System | 40 A
F14. | ABS/ESP-System | 20 A
8. | Hauptrelais Zündung
9. | Relais Zentrales Steuergerät
