Der Audi A4 (B8) stellt die vierte Generation der Mittelklasselimousine und des Kombis (Avant) des deutschen Herstellers dar. Diese Baureihe wurde von 2007 bis 2015 produziert, wobei die Modellpflege (Facelift) im Jahr 2011 erfolgte. Dieser Artikel beschreibt die Belegung der Sicherungen und Relais des Audi A4 (vierte Generation; Karosserie-Code B8; MLP-Plattform) für die Baujahre 2007, 2008, 2009, 2010, 2011 sowie 2012, 2013, 2014 und 2015.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Sicherungen für den „Zigarettenanzünder“ und die „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Kofferraum

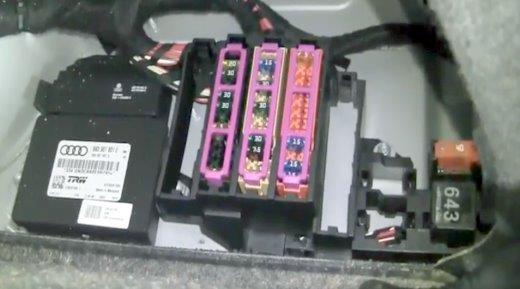

Der Sicherungshalter befindet sich auf der rechten Seite des Kofferraums hinter der seitlichen Verkleidung.

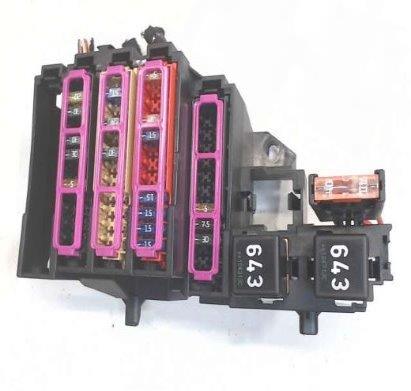

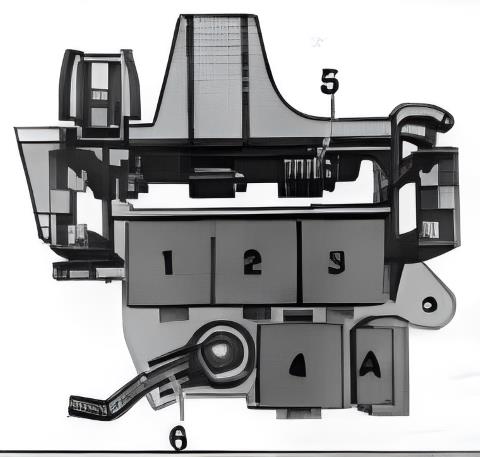

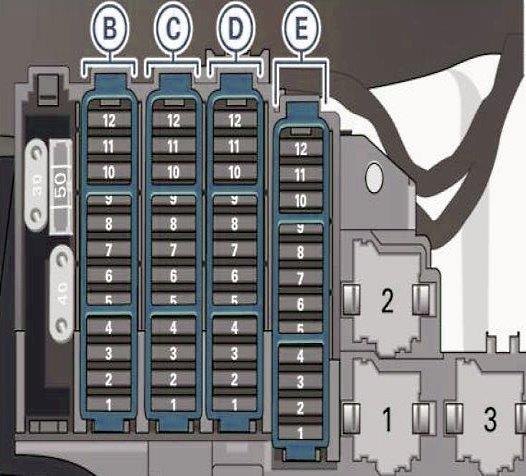

Gesamtansicht des Sicherungsträgers.

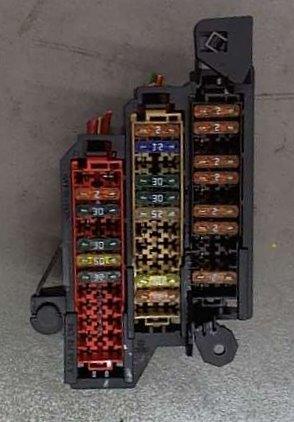

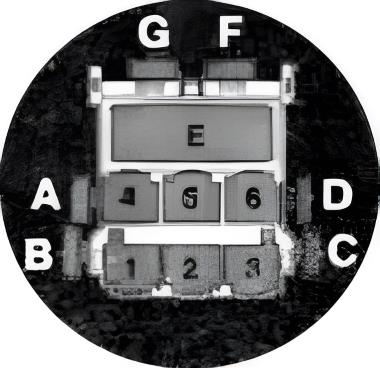

Beispiel für den Zugang zum Sicherungsfach.
Modelljahr 2007 - 2011

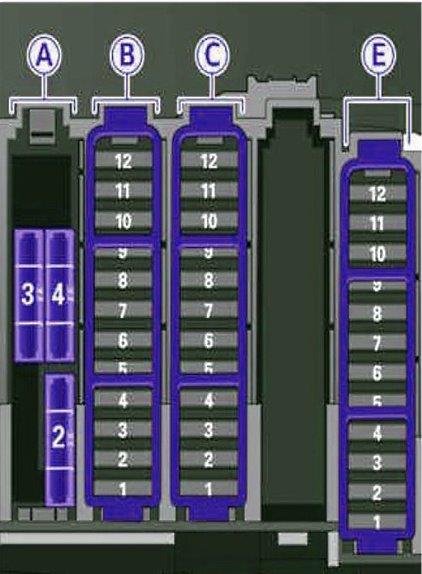

Sicherungsbelegung
Modelljahre 2007 - 2009
Nr. | Ampere | Stromkreis / Komponente
Sicherungsträger Schwarz
1. | – | Unbelegt
2. | 15A | Steuergerät für Anhängererkennung
3. | 20A | Steuergerät für Anhängererkennung
4. | 20A | Steuergerät für Anhängererkennung
5. | 5A | Elektronische Feststellbremse
6. | 15A | Elektronische Dämpferregelung
7. | 30A | Elektromechanische Feststellbremse (links)
8. | 30A | Bordnetzsteuergerät 2
9. | – | Unbelegt
10. | 30A | Bordnetzsteuergerät 2
11. | 20A | Bordnetzsteuergerät 2
12. | – | Unbelegt
Sicherungsträger Braun
1. | 15A | 12V-Steckdose
2. | – | Unbelegt
3. | 7.5A | Radio / Navigationssystem
4. | 30A | Steuergerät für digitales Soundsystem
5. | 5A | Multimedia Interface (MMI)
6. | 30A | Türsteuergerät (Fahrerseite)
7. | 30A | Elektromechanische Feststellbremse (rechts)
8. | 30A | Sitzheizung hinten
9. | 30A | Türsteuergerät (Beifahrerseite)
10. | 5A | Funkempfänger für Standheizung
11. | 15A | Türsteuergerät hinten rechts
12. | 5A | Steuergerät für Rückfahrkamera
Sicherungsträger Rot
1. | 15A | 12V-Steckdose, Mittelkonsole hinten
2. | 15A | 12V-Steckdose, Mittelkonsole vorn
3. | 15A | 12V-Steckdose, Kofferraum
4. | 15A | Zigarettenanzünder
5. | 5A | Einparkhilfe (APS)
6. | 5A | Telefonvorbereitung (VDA-Schnittstelle)
7. | 15A | Steuergerät für Abstandsregelung (ACC)
8. | – | Unbelegt
9. | 5A | Taster für elektromechanische Parkbremse
10. | 5A | Spurwechselassistent (Audi Side Assist)
11. | 5A | Sitzheizung hinten
12. | 5A | Airbag-Steuergerät
Modelljahre 2010 - 2011
Nr. | Ampere | Stromkreis / Komponente
Sicherungsträger Schwarz B
1. | 30A | Steuergerät für Heckklappe (Avant)
2. | 15A | Steuergerät für Anhängererkennung
3. | 20A | Steuergerät für Anhängererkennung
4. | 20A | Steuergerät für Anhängererkennung
5. | 5A | Elektromechanische Feststellbremse
6. | 15A | Elektronische Dämpferregelung
7. | 30A | Elektromechanische Feststellbremse
8. | 30A | Bordnetzsteuergerät 2
9. | 35A | Sportdifferenzial (quattro)
10. | 30A | Bordnetzsteuergerät 2
11. | 20A | Bordnetzsteuergerät 2
12. | 5A | Diagnoseanschluss (Klemme 30)
Sicherungsträger Braun C
1. | 30A | Steuergerät für Heckklappe
2. | 15A | Sitzheizung vorn rechts
3. | 40A | DC/DC-Wandler Zweig 1
4. | 40A | DC/DC-Wandler Zweig 2
5. | 30A | Sondersteckdose
6. | – | Unbelegt
7. | 30A | Elektromechanische Feststellbremse
8. | 30A | Sitzheizung hinten
9. | 30A | Türsteuergerät Beifahrerseite
10. | – | Unbelegt
11. | 15A | Türsteuergerät hinten rechts
12. | – | Unbelegt
Sicherungsträger Rot D
1. | 15A | Steckdose in der Mittelkonsole hinten
2. | 15A | Steckdose in der Mittelkonsole vorn
3. | 15A | Steckdose im Laderaum
4. | 15A | Zigarettenanzünder
5. | 5A | Motorsteuergerät (V6 FSI)
6. | 5A | Rear Seat Entertainment (Vorbereitung)
7. | 7.5A | Einparkhilfe
8. | 15A | Heckscheibenwischer (Avant)
9. | 5A | Taster für elektromechanische Parkbremse
10. | 5A | Audi Side Assist
11. | 5A | Sitzheizung hinten
12. | 5A | Steuergeräte (Klemme 15)
Sicherungsträger Schwarz E
1. | – | Unbelegt
2. | – | Unbelegt
3. | 30A / 20A | DSP-Verstärker, Radio
4. | 7.5A | MMI-System
5. | 7.5A | Vorbereitung für Radio/Navigation/Mobiltelefon
6. | 5A | Rückfahrkamera
7-12. | – | Unbelegt
Modelljahr 2011 - 2015
Sicherungsbelegung
Modelljahre 2011 - 2013
Nr. | Ampere | Stromkreis / Komponente
Sicherungsträger Schwarz B
1. | 30A | Steuergerät für Heckklappe (Avant)
2. | 15A | Steuergerät für Anhängererkennung
3. | 20A | Steuergerät für Anhängererkennung
4. | 20A | Steuergerät für Anhängererkennung
5. | 5A | Elektromechanische Feststellbremse
6. | 15A | Elektronische Dämpferregelung
7. | 30A | Elektromechanische Feststellbremse
8. | 30A | Bordnetzsteuergerät 2
9. | 35A | Sportdifferenzial (quattro)
10. | 30A | Bordnetzsteuergerät 2
11. | 20A | Bordnetzsteuergerät 1
12. | 5A | Diagnoseanschluss (Klemme 30)
Sicherungsträger Braun C
1. | 30A | Steuergerät für Heckklappe
2. | 15A | Sitzheizung vorn rechts
3. | 40A | DC/DC-Wandler Zweig 1
4. | 40A | DC/DC-Wandler Zweig 2
5. | 30A | Sondersteckdose
6. | – | Unbelegt
7. | 30A | Elektromechanische Feststellbremse
8. | 30A | Sitzheizung hinten
9. | 30A | Türsteuergerät Beifahrerseite
10. | – | Unbelegt
11. | 15A | Türsteuergerät hinten rechts
12. | – | Unbelegt
Sicherungsträger Rot D
1. | 15A | Steckdose in der Mittelkonsole hinten
2. | 15A | Steckdose in der Mittelkonsole vorn
3. | 15A | Steckdose im Kofferraum
4. | 15A | Zigarettenanzünder Audi A4 B8
5. | 5A | Motorsteuergerät (V6 FSI)
6. | 5A | Rear Seat Entertainment (Vorbereitung)
7. | 7.5A | Einparkhilfe
8. | 15A | Heckscheibenwischer (Avant)
9. | 5A | Taster für elektromechanische Parkbremse
10. | 5A | Audi Side Assist
11. | 5A | Sitzheizung hinten
12. | 5A | Steuergeräte (Klemme 15)
Sicherungsträger Schwarz E
1. | – | Unbelegt
2. | – | Unbelegt
3. | 30A / 20A | DSP-Verstärker, Radio
4. | 7.5A | MMI-System
5. | 7.5A | Vorbereitung für Radio/Navigation/Mobiltelefon
6. | – | Unbelegt
7. | 5A | Mobiltelefonvorbereitung
8-12. | – | Unbelegt
Modelljahre 2014 - 2015
Nr. | Ampere | Stromkreis / Komponente
Sicherungsträger Schwarz A
1. | 30A | Heckscheibenheizung
2. | 30A | Heckscheibe (Cabriolet)
3. | 30A | Verdeckverriegelung (Cabriolet)
4. | 50A | Hydraulikpumpe für Verdeckbetätigung (Cabriolet)
Sicherungsträger Schwarz B
1. | 30A/10A | Steuergerät für Heckklappe (Avant) / Steuergerät für Verdeckbetätigung (Cabriolet)
2. | 10A | Ausfahrbarer Heckspoiler (RS 5 Coupe)
3. | – | Unbelegt
4. | – | Unbelegt
5. | 5A | Elektromechanische Feststellbremse
6. | 15A | Elektronische Dämpferregelung
7. | 30A | Elektromechanische Feststellbremse
8. | 30A | Heckleuchten außen (links)
9. | 35A | Sportdifferenzial (quattro)
10. | 30A | Heckleuchten außen (rechts)
11. | 20A | Zentralverriegelung
12. | 5A | Diagnoseanschluss (Klemme 30)
Sicherungsträger Braun C
1. | 30A | Steuergerät für Heckklappe (allroad)
2. | 20A | 12-Volt-Steckdose / Zigarettenanzünder Audi A4
3. | 40A | DC/DC-Wandler Zweig 1
4. | 40A | DC/DC-Wandler Zweig 2, DSP-Verstärker, Radio
5. | 30A | Kopfraumheizung rechts (Cabriolet)
6. | – | Unbelegt
7. | 30A | Elektromechanische Feststellbremse
8. | – | Unbelegt
9. | 30A | Türsteuergerät vorn rechts (Fensterheber, Zentralverriegelung, Spiegel)
10. | 30A | Kopfraumheizung links (Cabriolet)
11. | 30A | Türsteuergerät hinten rechts (Fensterheber, Zentralverriegelung)
12 . | 5A | Mobiltelefonvorbereitung
Sicherungsträger Schwarz E
1. | 15A | Sitzheizung vorn rechts
2. | – | Unbelegt
3. | – | Unbelegt
4. | 7,5A | MMI-System
5. | 5A | Radio
6. | 5A | Rückfahrkamera
7. | 30A | Heckscheibenheizung (allroad)
8. | 5A | Multimedia im Fond
9-12. | – | Unbelegt
Im Innenraum

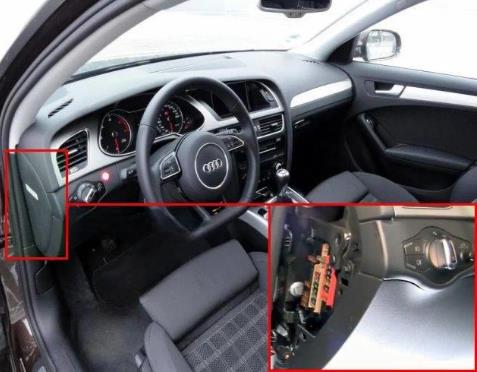

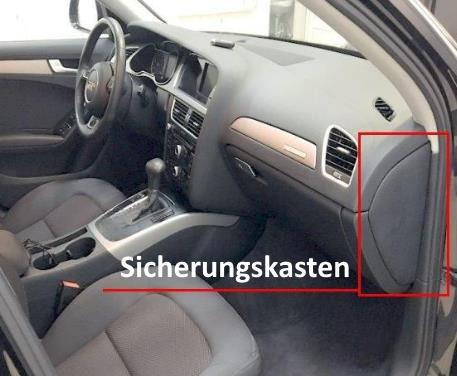

Hier befinden sich zwei Sicherungshalter: einer auf der Fahrerseite und einer auf der Beifahrerseite der Armaturentafel.

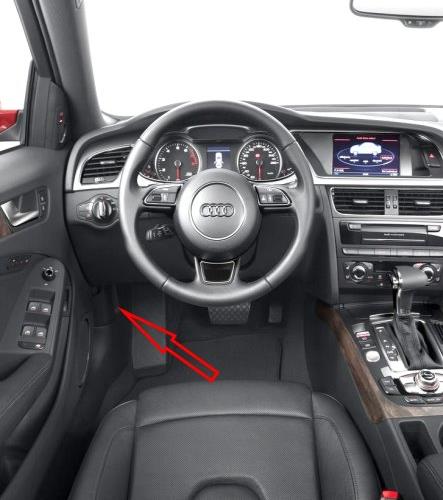

Auf der Fahrerseite

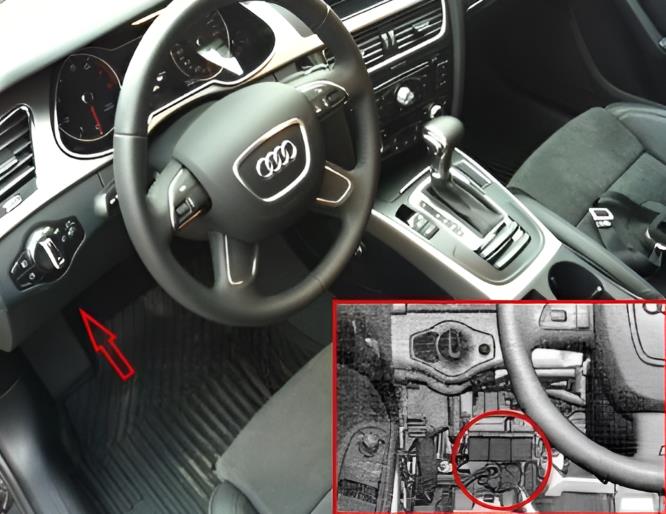

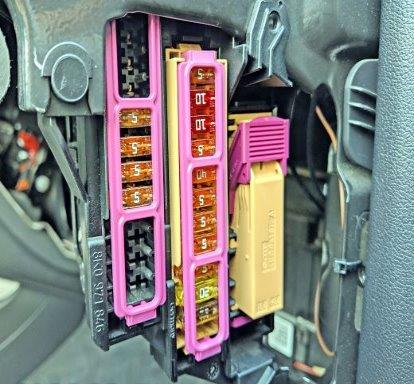

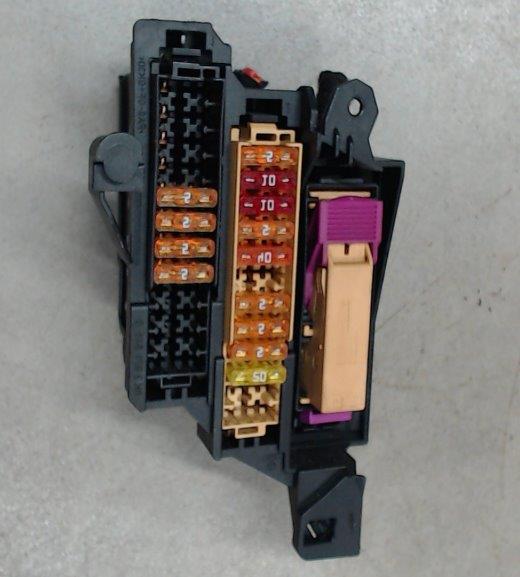

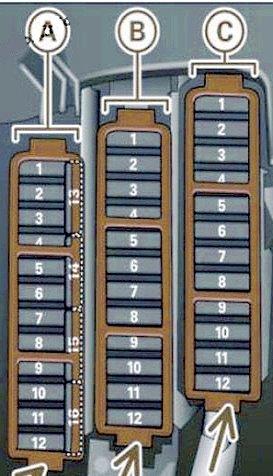

Die Abbildung zeigt ein exemplarisches Beispiel für die Anordnung.
Modelljahr 2007 - 2011
Sicherungsbelegung
Modelljahre 2007 - 2009
Nr. | Ampere | Stromkreis / Komponente
Sicherungsträger Schwarz A
1. | 5A | Dynamiklenkung
2. | 5A | Kupplungspedalschalter
3. | 5A | Garagentoröffner (HomeLink)
4. | 10A | Audi Lane Assist (Spurhalteassistent)
5. | 5A | Klimabedienung / Sensorik
6. | 5A | Leuchtweitenregulierung (rechts)
7. | 5A | Leuchtweitenregulierung (links)
8. | 5A | Bordnetzsteuergerät 1
9. | 5A | Automatisch abblendbarer Innenspiegel
10. | 5A | Umschaltventil für Kühlmittel
11. | 5A | Beheizbare Scheibenwaschdüsen
12. | 5A | Klimaanlage
Sicherungsträger Braun B
1. | – | Unbelegt
2. | 5A | Kupplungspedalschalter
3. | 20A/25A | Kraftstoffpumpe (Diesel/Benzin)
4. | 5A | Zusatzwasserpumpe (3.2 FSI)
5. | 30A | Sitzheizung links (mit oder ohne Sitzbelüftung)
6. | 10A | Elektronisches Stabilitätsprogramm (ESP)
7. | 25A | Signalhorn (Hupe)
8. | 30A | Fensterhebermotor (Fahrertür)
9. | 30A | Scheibenwischermotor
10. | 25A | Elektronisches Stabilitätsprogramm (ESP)
11. | 15A | Türsteuergerät (Fahrerseite)
12. | 5A | Regen- und Lichtsensor
Sicherungsträger C (rot)
1. | Leer
2. | Leer
3. | 10A | Lendenwirbelstütze
4. | 35A | Dynamiklenkung
5. | 5A | Innenbeleuchtung
6. | 35A | Bordnetzsteuergerät 1
7. | 30A | Bordnetzsteuergerät 1
8. | 30A | Bordnetzsteuergerät 1
9. | 20A | Panoramaschiebedach / Schiebedach
10. | 30A | Bordnetzsteuergerät 1
11. | Leer
12. | 5A | Komfortsteuergerät
Modelljahre 2010 - 2011
Nr. | Ampere | Beschreibung
Sicherungsträger A (schwarz)
1. | 5A | Dynamiklenkung
2. | Leer
3. | 5A | HomeLink (Garagentoröffner)
4. | Leer
5. | 5A | Klimatisierung
6. | 5A | Leuchtweitenregulierung rechts
7. | 5A | Leuchtweitenregulierung links
8. | 5A | Bordnetzsteuergerät 1
9. | 5A | Adaptive Cruise Control (ACC)
10. | 5A | Wählhebelmodul
11. | 5A | Beheizbare Scheibenwaschdüsen
12. | 5A | Klimabedienung
13. | 5A | Mobiltelefonvorbereitung
14. | 5A | Airbag-Steuergerät
15. | 25A | Klemme 15
16. | 40A | Klemme 15 (Motor)
Sicherungsträger B (braun)
1. | 5A | Automatisch abblendbarer Innenspiegel
2. | 5A | Kupplungspositionssensor
3. | 25A | Kraftstoffpumpe (Benzin)
4. | 5A | Zusatzkühlmittelpumpe (3.2L FSI)
5. | 15/30A | Sitzheizung links
6. | 10A | Elektronisches Stabilitätsprogramm (ESP)
7. | 25A | Signalhorn / Hupe
8. | 30A | Türsteuergerät vorn links (Fensterhebermotor)
9. | 30A | Scheibenwischermotor
10. | 25A | Elektronisches Stabilitätsprogramm (ESP)
11. | 15A | Türsteuergerät links
12. | 5A | Regen- und Lichtsensor
Sicherungsträger C (rot)
1. | Leer
2. | Leer
3. | 10A | Lendenwirbelstütze
4. | 35A | Dynamiklenkung
5. | 5A | Klimatisierter Getränkehalter
6. | 35A | Bordnetzsteuergerät 1
7. | 20A | Bordnetzsteuergerät 1
8. | 30A | Bordnetzsteuergerät 1
9. | 20A | Panoramaschiebedach
10. | 30A | Bordnetzsteuergerät 1
11. | 20A | Panoramaschiebedach
12. | 5A | Komfortsteuergerät
Modelljahr 2011 - 2015
Belegungsplan
Modelljahre 2011 - 2013
Nr. | Beschreibung | Ampere
Sicherungsträger A (schwarz)
1. | Dynamiklenkung | 5A
2. | Leer
3. | Bedienteil für MMI | 5A
4. | Leer
5. | Klimatisierung | 5A
6. | Leuchtweitenregulierung rechts | 5A
7. | Leuchtweitenregulierung links | 5A
8. | Bordnetzsteuergerät 1 | 5A
9. | Adaptive Cruise Control (ACC) | 5A
10. | Wählhebelmodul | 5A
11. | Beheizbare Scheibenwaschdüsen | 5A
12. | Klimabedienung | 5A
13. | Mobiltelefonvorbereitung | 5A
14. | Airbag-Steuergerät | 5A
15. | Klemme 15 | 25A
16. | Klemme 15 (Motor) | 40A
Sicherungsträger B (braun)
1. | Automatisch abblendbarer Innenspiegel | 5A
2. | Kupplungspositionssensor | 5A
3. | Kraftstoffpumpe | 25A
4. | Leer
5. | Sitzheizung links | 15A/30A
6. | Elektronisches Stabilitätsprogramm (ESP) | 10A
7. | Signalhorn / Hupe | 25A
8. | Türsteuergerät vorn links | 30A
9. | Scheibenwischermotor | 30A
10. | Elektronisches Stabilitätsprogramm (ESP) | 25A
11. | Türsteuergerät links | 15A
12. | Regen- und Lichtsensor | 5A
Sicherungsträger C (rot)
1. | Leer
2. | Leer
3. | Lendenwirbelstütze | 10A
4. | Dynamiklenkung | 35A
5. | Antennenmodul | 5A
6. | Bordnetzsteuergerät 1 | 35A
7. | Bordnetzsteuergerät 1 | 20A
8. | Bordnetzsteuergerät 1 | 30A
9. | Schiebedach | 20A
10. | Bordnetzsteuergerät 1 | 30A
11. | Heckklappensteuerung (Avant) | 20A
12. | Komfortsteuergerät | 5A
Modelljahre 2014 - 2015
Nr. | Beschreibung | Ampere
Sicherungsträger A (schwarz)
1. | Dynamiklenkung | 5A
2. | Steuergerät für elektronische Stabilisierungskontrolle (ESC) | 5A
3. | Hochdrucksensor Klimaanlage, Elektromechanische Parkbremse, HomeLink, Automatisch abblendbarer Innenspiegel, Luftgütesensor, Taster für ESC | 5A
4. | Leer
5. | Soundaktor | 5A
6. | Leuchtweitenregulierung / Scheinwerfer (Abbiegelicht) | 5A / 7,5A
7. | Scheinwerfer (Abbiegelicht) | 7,5A
8. | Steuergeräte (Elektromechanische Parkbremse, Dämpferregelung, quattro Sportdifferential), DC/DC-Wandler | 5A
9. | Adaptive Cruise Control (ACC) | 5A
10. | Sensor für Wählhebel / Kupplung | 5A
11. | Spurwechselassistent (Audi side assist) | 5A
12. | Leuchtweitenregulierung, Einparkhilfe | 5A
13. | Airbag-Steuergerät | 5A
14. | Heckscheibenwischer (allroad) | 15A
15. | Hilfssicherung (Schalttafel) | 10A
16. | Hilfssicherung Klemme 15 (Motorraum) | 40A
Sicherungsträger B (braun)
1. | Leer
2. | Bremslichtsensor | 5A
3. | Kraftstoffpumpe | 25A
4. | Kupplungspositionssensor | 5A
5. | Sitzheizung links (mit/ohne Sitzbelüftung) | 15A / 30A
6. | Elektronische Stabilisierungskontrolle (ESC) | 5A
7. | Signalhorn / Hupe | 15A
8. | Türsteuergerät vorn links (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30A
9. | Scheibenwischermotor | 30A
10. | Elektronische Stabilisierungskontrolle (ESC-Ventile) | 25A
11. | Fensterheber hinten links (2-Türer) / Türsteuergerät hinten links (4-Türer) | 30A
12. | Regen- und Lichtsensor | 5A
Sicherungsträger C (rot)
1. | Leer
2. | Leer
3. | Lendenwirbelstütze | 10A
4. | Dynamiklenkung | 35A
5. | Innenbeleuchtung (Cabriolet) | 5A
6. | Scheibenwaschanlage, Scheinwerferreinigungsanlage | 35A
7. | Bordnetzsteuergerät 1 | 20A
8. | Bordnetzsteuergerät 1 | 30A
9. | Fensterhebermotor links (Cabriolet) / Schiebedach | 7,5A / 20A
10. | Bordnetzsteuergerät 1 | 30A
11. | Motor für Sonnenschutzrollo / Heckfensterheber rechts (Cabriolet) | 7,5A / 20A
12. | Diebstahlwarnanlage (DWA) | 5A
Beifahrerseite
An der Stirnseite der Schalttafel auf der Beifahrerseite befindet sich ein weiterer Sicherungskasten.
Beispiel für den Zugang.
Gesamtansicht.
Modelljahr 2007 - 2011
Belegungsplan
Modelljahre 2007 - 2009
Nr. | Ampere | Beschreibung
Sicherungsträger (schwarz)
1-4. | Leer
5. | 5A | Lenksäulenelektronik
6. | 5A | Elektronisches Stabilitätsprogramm (ESP)
7. | 5A | Diagnoseanschluss
8. | 5A | Gateway (Diagnose-Interface für Datenbus)
9-12. | Leer
Sicherungsträger (braun)
1. | 5A | CD-Laufwerk / Wechsler
2. | 5A | Bedieneinheit für Audi drive select
3. | 10A/20A | MMI / Radio
4. | 5A | Bedieneinheit Mittelkonsole
5. | 5A | Steuergerät im Kombiinstrument
6. | 5A | Elektronisches Zündschloss
7. | Leer
8. | 40A | Frischluftgebläse der Klimaanlage
9. | 5A | Elektronische Lenksäulenverriegelung
10. | 10A | Klimatisierung
11. | 10A | Diagnoseanschluss
12. | 5A | Lenksäulenelektronik
Modelljahre 2010 - 2011
Nr. | Ampere | Beschreibung
Sicherungsträger (schwarz)
1. | Leer
5. | 5A | Lenksäulenelektronik
6. | 5A | Elektronisches Stabilitätsprogramm (ESP)
7. | 5A | Diagnoseanschluss (Klemme 15)
8. | 5A | Gateway
9-12. | Leer
Sicherungsträger (braun)
1. | 5A | CD-Laufwerk
2. | 5A | Bedieneinheit für Audi drive select
3. | 5A/20A | MMI / Radio
4. | 5A | Kombiinstrument
5. | 5A | Gateway
6. | 5A | Elektronisches Zündschloss
7. | 5A | Lichtdrehschalter
8. | 40A | Klimaautomatik (Gebläse)
9. | 5A | Elektronische Lenksäulenverriegelung
10. | 10A | Klimabedienung
11. | 10A | Diagnoseanschluss (Klemme 30)
12. | 5A | Lenksäulenelektronik
Modelljahr 2011 - 2015
Belegungsplan
Modelljahre 2011 - 2013
Nr. | Ampere | Beschreibung
Sicherungsträger A (schwarz)
1-4. | Leer
5. | 5A | Lenksäulenelektronik
6. | 5A | Elektronisches Stabilitätsprogramm (ESP)
7. | 5A | Diagnoseanschluss (Klemme 15)
8. | 5A | Gateway (Diagnose-Interface für Datenbus)
9-12. | Leer
Sicherungsträger B (braun)
1. | 5A | CD/DVD-Laufwerk
2. | 5A | Bedieneinheit für Audi drive select
3. | 5A/20A | MMI / Radio
4. | 5A | Kombiinstrument
5. | 5A | Gateway (Steuergerät im Kombiinstrument)
6. | 5A | Elektronisches Zündschloss
7. | 5A | Lichtdrehschalter
8. | 40A | Frischluftgebläse
9. | 5A | Elektronische Lenksäulenverriegelung
10. | 10A | Klimabedienung
11. | 10A | Diagnoseanschluss (Klemme 30)
12. | 5A | Lenksäulenelektronik
Modelljahre 2014 - 2015
Nr. | Beschreibung | Ampere
Sicherungsträger A (schwarz)
1-4. | Leer
5. | 5A | Lenksäulenelektronik
6. | Leer
7. | 5A | Diagnoseanschluss (Klemme 15)
8. | 5A | Gateway (Diagnose-Interface für Datenbus)
9. | 5A | Zusatzheizung
10-12. | Leer
Sicherungsträger B (braun)
1. | 5A | CD/DVD-Laufwerk
2. | 5A | WLAN-Modul
3. | 5A/20A | MMI / Radio
4. | 5A | Kombiinstrument
5. | 5A | Gateway (Steuergerät im Kombiinstrument)
6. | 5A | Elektronisches Zündschloss
7. | 5A | Schaltermodul
8. | 40A | Frischluftgebläse
9. | 5A | Elektronische Lenksäulenverriegelung
10. | 10A | Klimaanlage
11. | 10A | Diagnoseanschluss (Klemme 30)
12. | 5A | Lenksäulenelektronik

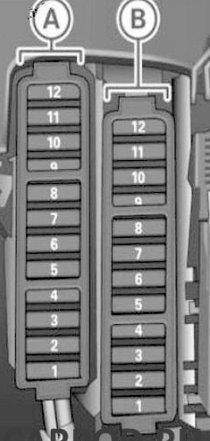

Unter der Schalttafel (Fahrerseite)
Das Bordnetzsteuergerät befindet sich auf der Fahrerseite unter der Schalttafel.
Nr. | Beschreibung
A. | ABS-Sicherung -S123-
1. | Leer
2. | Relais für Umwälzpumpe, Signalhornrelais -J413-, Vakuumpumpe -J318-, Automatisch abblendbarer Innenspiegel -J910-
3. | Entlastungsrelais Klemme 15 -J329-
4. | Funkempfänger für Taxi-Alarm -J601-
Der 6-polige Stationsträger befindet sich an der A-Säule hinter der Seitenverkleidung im Fußraum des Fahrers.
Nr. | Beschreibung | Ampere
F. | Thermosicherung Beifahrersitz | 15A
G. | Thermosicherung Fahrersitz | 15A

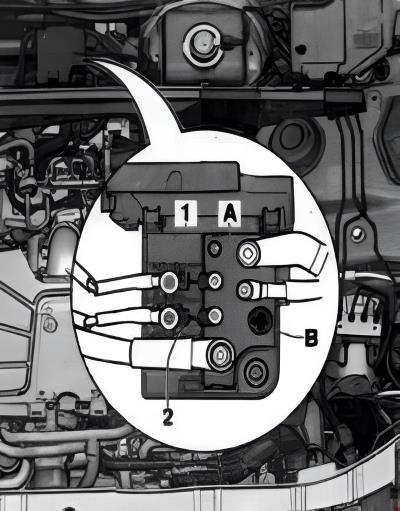

Im Motorraum

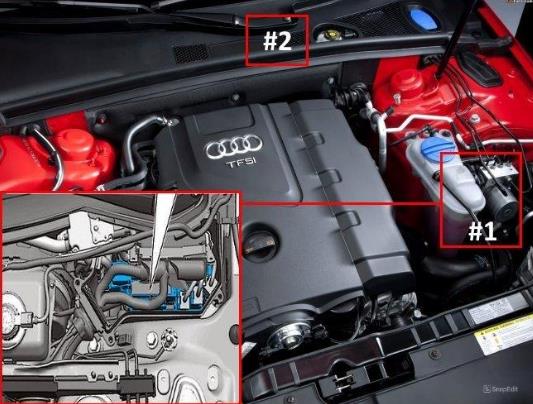

Die Sicherungsstation 1 befindet sich auf der linken Seite des Motorraums (E-Box). Station 2 befindet sich mittig im Wasserkasten.

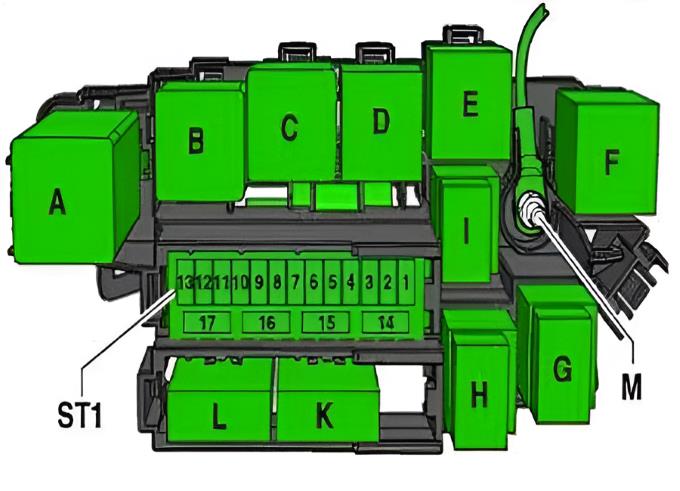

Belegungsplan für Sicherungsstation 1
Nr. | Beschreibung (Modelljahr 2007-2011) | Ampere
1. | Steuergerät für Automatikgetriebe / Mechatronik für Doppelkupplungsgetriebe | 15A
2. | Ölstands- und Öltemperatursensor | 5A
3. | Motorsteuergerät, Luftmassenmesser | 5A
4. | Motorsteuergerät | 5A
5. | Luftmassenmesser, Glühzeitsteuergerät, Relais für Sekundärluftpumpe, Relais für kleine/große Heizleistung, Magnetventil für Ladedruckbegrenzung, Heizwiderstand für Kurbelgehäuseentlüftung, Magnetventil 1 für Aktivkohlebehälter, Sekundärlufteinblasventil, Magnetventile für elektrohydraulische Motorlagerung (links/rechts), Saugrohrumschaltung, Luftfilter-Umgehungsventil, Kraftstoffdruckregler, Kraftstoffdosierventil, Umschaltventil für Abgasrückführungskühler, Öldruckregelventil, Diagnosepumpe für Kraftstoffsystem | 15A/10A/20A
6. | Motorsteuergerät | 15A
7. | Stellglieder für Ventilsteuerung, Magnetventil für Ladedruckbegrenzung, Magnetventile für elektrohydraulische Motorlagerung, Nockenwellenverstellung, Ladeluft-Umluftventil, Kraftstoffdruckregler, Kraftstoffdosierventil, Saugrohrklappenventil -N316-, Climatronic-Kühlmittelabsperrventil, Öldruckregelventil, Diagnosepumpe für Kraftstoffsystem, Umwälzpumpe für Ladeluftkühlung | 15A/10A
8. | Pumpe für Abgasrückführungskühler -V400-, Zündspulen 1 bis 6 mit Leistungsendstufen | 5A/20A/10A
9. | Relais für Zusatzkraftstoffpumpe, Lambdasondenheizung 1 & 2 nach Katalysator | 15A/20A/5A
10. | Lambdasondenheizung, Lambdasondenheizung 2, Lambdasondenheizung 1 nach Katalysator | 15A/10A
11. | Steuergerät für Kühlerlüfter, Steuergerät 2 für Kühlerlüfter | 5A
12. | Luftmassenmesser, Mechatronik für Doppelkupplungsgetriebe | 5A
A. | Versorgungsrelais für Motorkomponenten, Glühzeitsteuergerät
B. | Starterrelais 2
C. | Relais für Sekundärluftpumpe
D. | Hauptrelais (Motronic), Versorgungsrelais Klemme 30
E. | Kraftstoffpumpenrelais, Getriebekühlkreislauf, Versorgungsrelais für Motorkomponenten 2, Zusatzkühlmittelpumpe nach Motorstillstand
F. | Leer
Nr. | Beschreibung (Modelljahr 2011-2015) | Ampere
1. | Getriebesteuergerät - Mechatronik für Doppelkupplungsgetriebe | 15A
2. | Ölstands- und Öltemperatursensor | 5A
3. | Motorsteuergerät | 5A
4. | Motorsteuergerät | 5A
5. | Luftmassenmesser, Kraftstoffdruckregler, Kraftstoffdosierventil | 10A/15A
6. | Motorsteuergerät - Einspritzventile Zylinder 1-4 | 15A
7. | Stellglieder 1-8 für Ventilsteuerung, Magnetventil für Ladedruckbegrenzung, Magnetventil 1 für Aktivkohlebehälter, Magnetventile für elektrohydraulische Motorlagerung, Nockenwellenverstellung 1 & 2, Ladeluft-Umluftventil, Kraftstoffdruckregler
8. | NOx-Sensor 2 mit Steuergerät | 10A/15A/5A
9. | Spannungsregler, Motorsteuergerät | 5A
10. | Lambdasondenheizung | 15A/10A
11. | Steuergerät für Kühlerlüfter | 5A
12. | Steuergerät für Automatikgetriebe | 5A
13. | Leer
14. | Versorgungsrelais für Motorkomponenten 2, Zündspule 1 mit Leistungsendstufe | 5A/20A
15. | Steuergerät für Lenkhilfe (Servolenkung) | 5A
16. | Kennfeldthermostat für Motorkühlung, Glühzeitsteuergerät | 15A
17. | Lambdasondenheizung nach Katalysator | 15A
A. | Versorgungsrelais für Motorkomponenten
B. | Starterrelais 2
C. | Relais für Sekundärluftpumpe
D. | Hauptrelais (Motronic)
E. | Kraftstoffpumpenrelais, Getriebekühlkreislauf, Versorgungsrelais für Motorkomponenten 2, Zusatzkühlmittelpumpe nach Motorstillstand
F. | Leer
Sicherungsstation 2
Nr. | Beschreibung | Ampere
1. | Kühlerlüfter-Steuergerät (400W / 600W) | 40A/60A
2. | Kühlerlüfter-Steuergerät (400W) | 40A
