Sicherungen und Relais Audi A4 B9 (W8), 2015 - 2024

Autor: Till Hartmann
Inhaltsübersicht
  1. Lage aller Sicherungskästen
  2. Hauptsicherungen -A- an der Batterie
  3. Leitungsverteiler -TV1- (MHEV-Modelle; im Gepäckraum)
  4. Leitungsverteiler 2 -TV67- (MHEV-Modelle; im Gepäckraum)
  5. Sicherungshalter 2 -SR2- (Träger -SF-; im Gepäckraum)
  6. Sicherungsträger C -SC- (im Innenraum)
  7. Relais- und Sicherungshalter 1 -SR1- (Träger -SB-; im Innenraum)
  8. Lastverteiler 4 -SR4- (Innenraum)
  9. Relaiskasten -SR3- (Motorraum)
  10. Relaiskasten 5 -SR5- (Motorraum)
  11. Sicherungshalter A -SA- (Motorraum)
  12. Leitungsverteiler -TV66- (MHEV-Systeme; Motorraum)

Der Audi A4 (B9) ist die fünfte Generation der Mittelklasselimousine und des Kombimodells (Avant) des deutschen Automobilherstellers. Die offizielle Premiere fand im September 2015 auf der Internationalen Automobil-Ausstellung statt. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Audi A4 B9 (fünfte Generation; MLB-Evo-Plattform; interne Typbezeichnung 8W). Baujahre: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024.

Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungsträger. Die Sicherungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

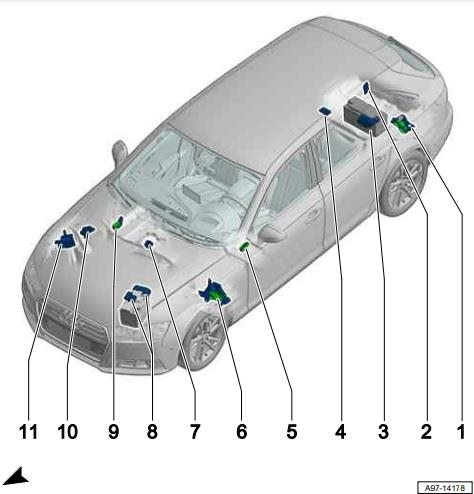

Lage aller Sicherungskästen

Übersicht der Einbauorte elektronischer Module:
1. Relais- und Sicherungshalter 2 -SR2-
2. Leitungsverteiler -TV1- (für Modelle mit 48-Volt-Mild-Hybrid-System)
3. Hauptsicherungshalter an der Batterie -A- (nicht bei CNG-Modellen)
4. Leitungsverteiler 2 für Klemme 40 -TV67- (für Modelle mit 48-Volt-Mild-Hybrid-System)
5. Sicherungsträger C -SC- (an der Stirnseite der Instrumententafel)
6. Relais- und Sicherungshalter 1 -SR1- mit Sicherungsträger B -SB-
7. Hauptsicherungshalter an der Batterie -A- (nur CNG-Modelle)
8. Relais- und Sicherungshalter 3 -SR3- / Relais- und Sicherungshalter 5 -SR5-
9. Relais- und Sicherungshalter 4 -SR4-
10. Steckverbindung für Klemme 40 -TV66- (für Modelle mit 48-Volt-Mild-Hybrid-System)
11. Sicherungsträger A -SA-

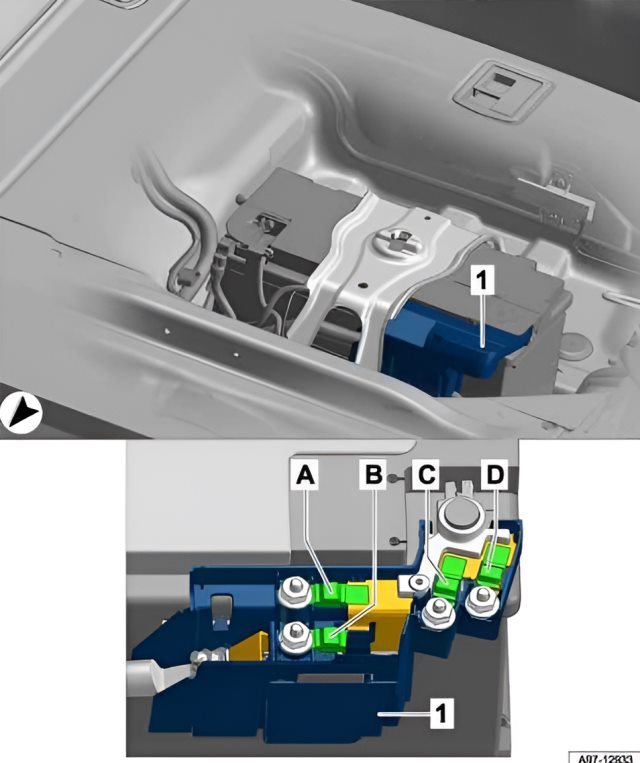

Hauptsicherungen -A- an der Batterie

Der spezifische Einbauort variiert je nach Motorisierung.

Alle Motoren außer CNG

Die Einheit befindet sich im Gepäckraum direkt an der Batterie.

A. | Zum Relais- und Sicherungshalter 2 -SR2- (Sicherungsträger -SF-) | 80A
B. | Zum Steuergerät für Servolenkung -J500- | 125A
C. | Zur Plusverbindung B302 6(30) im Hauptleitungsstrang | 150A
D. | Zur Plusverbindung B272 (30) und zur Plusverbindung 2 B298 (30) im Hauptleitungsstrang | 200A

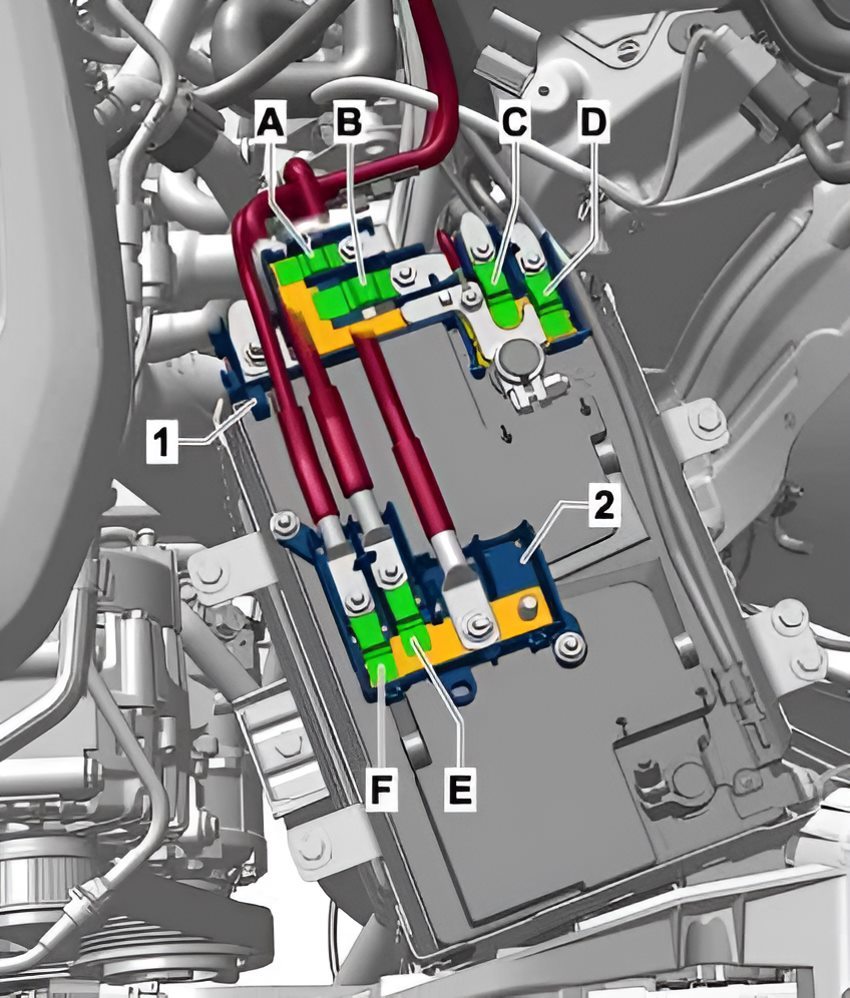

Modelle mit CNG-Motor

Beschreibung:
A. | Zum Steuergerät für Servolenkung -J500- | 125A
B. | Spannungsversorgung Klemme 30, Leitungsverteiler 3 -TV28- | 300A
C. | Nicht belegt
D. | Spannungsversorgung für Frontscheibenheizung -Z2- | 70A
E. | Spannungsversorgung für Halter 1 -SR1- (Sicherungsträger -SB-) | 200A
F. | Spannungsversorgung für Halter 2 -SR2- (Sicherungsträger -SF-) | 150A

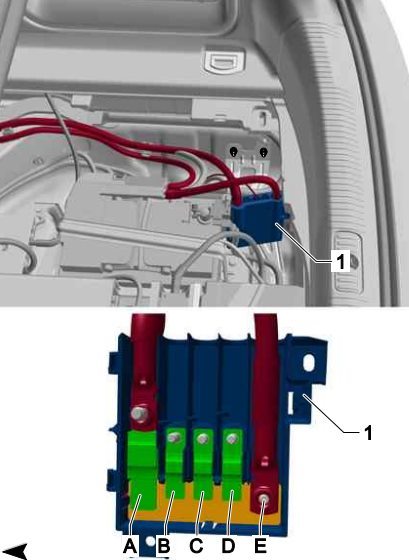

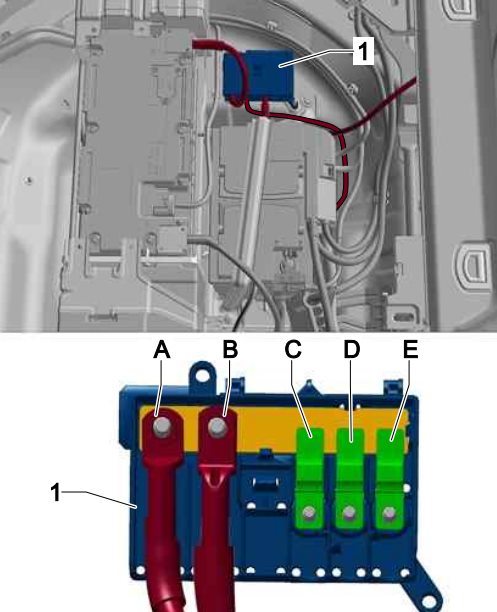

Leitungsverteiler -TV1- (MHEV-Modelle; im Gepäckraum)

Verbaut in Fahrzeugen mit 48-Volt-Mild-Hybrid-System.

A. | Sicherung 4 am Halter -S374-, Verbindung zum Spannungswandler 48V/12V -A7- | 300A
B. | Nicht belegt
C. | Sicherung 2 am Halter -S372- zum Relais- und Sicherungshalter 2 -SR2- | 70A
D. | Nicht belegt
E. | Anschluss Klemme 30, von den Sicherungen im Halter -S-

Leitungsverteiler 2 -TV67- (MHEV-Modelle; im Gepäckraum)

Wird bei Fahrzeugen mit 48-Volt-Mild-Hybrid-System eingesetzt.


A. | Anschluss Klemme 40 von Steckverbindung -TV66-
B. | Anschluss Klemme 40 zur 48-V-Batterie -A6-
C. | Sicherung 1 am Halter 2 für Klemme 40 -S368-, zum Spannungswandler 48V/12V -A7- | 125A
D. | Reserve
E. | Nicht belegt

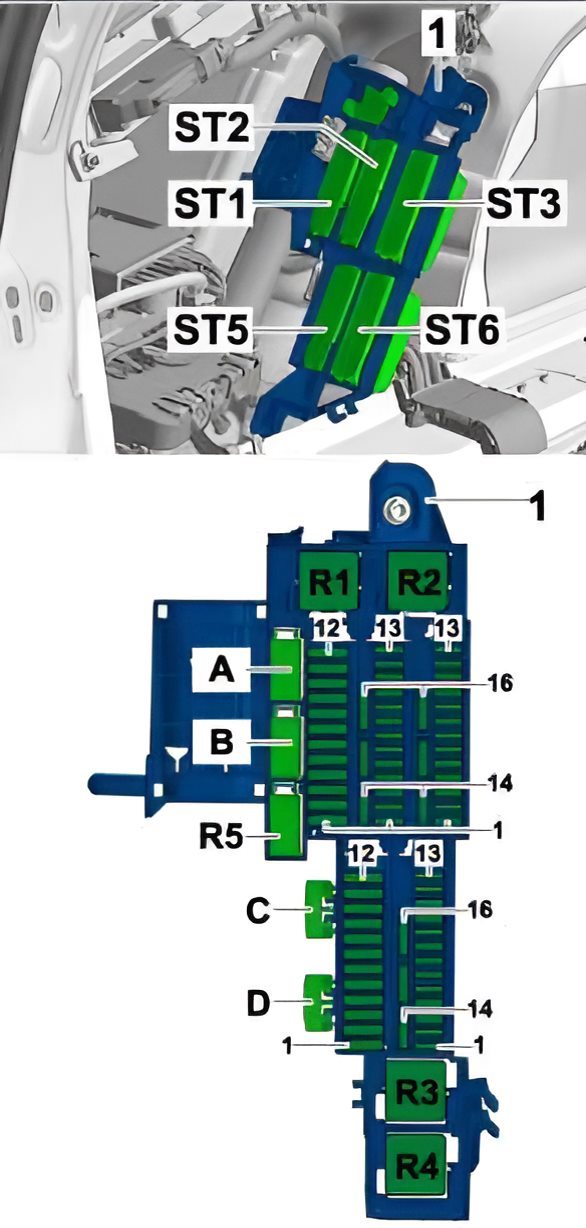

Sicherungshalter 2 -SR2- (Träger -SF-; im Gepäckraum)

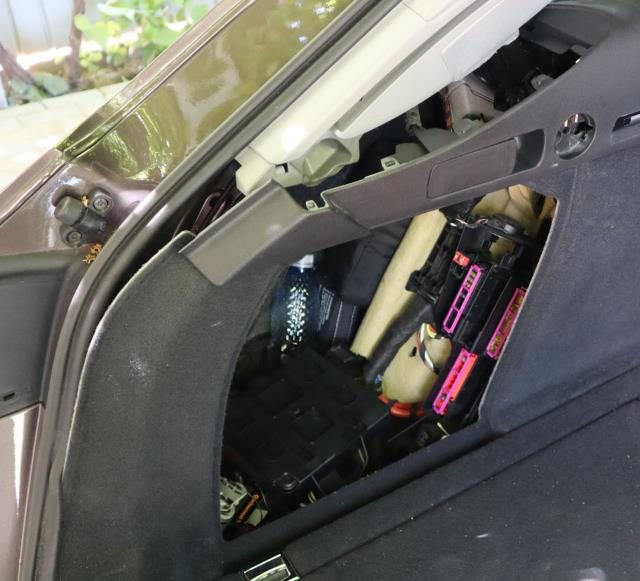

Dieser Sicherungsträger befindet sich auf der linken Seite des Laderaums. Zum Erreichen der Sicherungen muss die seitliche Abdeckung entfernt werden.

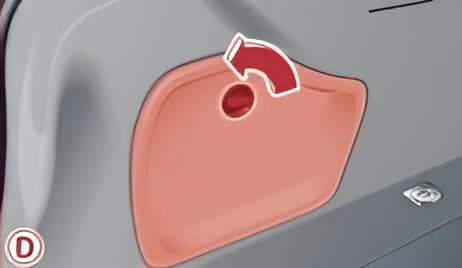

Darstellung des Zugangs zum Sicherungsträger.

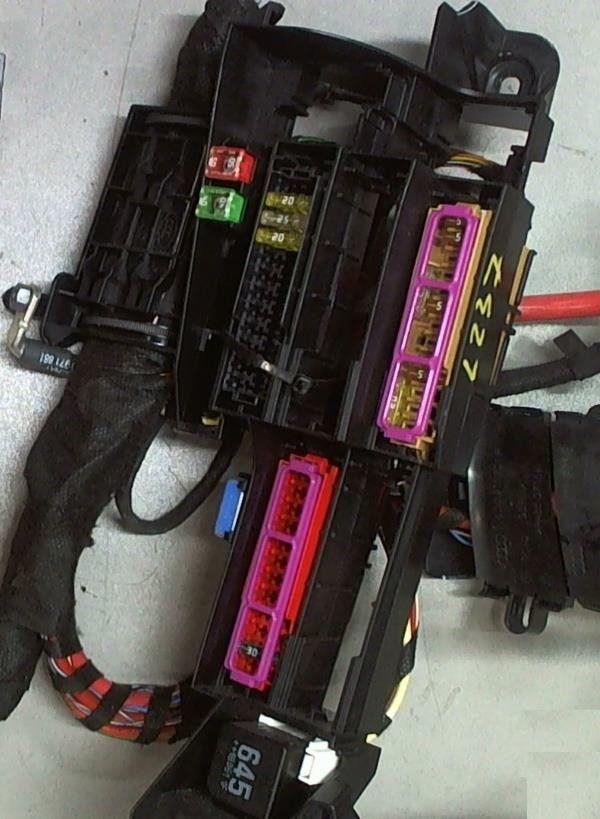

Gesamtansicht der Einheit.

Belegungsplan

Nr. | Beschreibung | Ampere
R1. | Relais für Frontscheibenheizung rechts -J411-
R1. | Relais 2 für Spannungsversorgung Funkgerät -J888- *nur Sonderfahrzeuge*
R2. | Relais für Spannungsversorgung Funkgerät -J84- *nur Sonderfahrzeuge*
R3. | Relais für Spannungsversorgung Funkgerät -J84- *nur Sonderfahrzeuge*
R4.1. | Relais für Frontscheibenheizung links -J410-
R4.2. | Relais für Frontscheibenheizung rechts -J411-
R5. | Sicherung für digitales Soundpaket -S358- (ab Juli 2019) | 40A
A. | Sicherung für beheizbare Heckscheibe -S41- | 40A
A. | Sicherung für Steuergerät des Automatikgetriebes -S113- *nicht für CNG-Modelle* | 50A
B. | Sicherung für Heizelement 1 -S291- | 15A
C. | Thermosicherung 1 für Beifahrersitzverstellung -S46- | 15A
D. | Sicherung Klemme 30, Anhängevorrichtung -S77- *nur für Australien und US-Markt* | 30A

Sicherungsträger ST1, schwarz
1. | Frei
2. | Relais für Frontscheibenheizung rechts -J411- und Frontscheibenheizung -Z2- | 35A
3. | Relais für Frontscheibenheizung links -J410- und Frontscheibenheizung -Z2- | 35A
4. | Frei
5. | Steuergerät für Fahrwerk -J775- | 15A
6. | Steuergerät für Automatikgetriebe -J217- 6) und Wählhebel -E313- 2) | 15A 6) / 7,5A 2)
7. | Relais für Heckscheibenheizung -J9- 3) | 30A
8. | Bedien- und Anzeigeeinheit für Klimaanlage hinten -E265- | 30A
9. | Zentralsteuergerät für Komfortsystem -J393- 4); Stromversorgung Heckleuchte links -MX3- | 20A
10. | Steuergerät für Gurtstraffer vorn links -J854- | 25A
11. | Zentralsteuergerät für Komfortsystem -J393- 5); Stromversorgung: Hochgesetzte Bremsleuchte, Heckleuchte links 2 -MX5-, Heckleuchte rechts 2 -MX6- | 20A
12. | Steuergerät für Heckklappe -J605- | 30A

Hinweis: 1) Je nach Ausstattung 2) Für CNG-Modelle 3) Nur Avant-Modelle 4) (T17a/16), 5) (T17a/17), 6) Nicht für CNG-Modelle

Sicherungsträger ST3, braun
1. | Frei
2. | Antennenverstärker für Mobiltelefon -R86- | 5A
3. | Steuergerät für Multikontursitz Beifahrer -J872-, Schalter für Lendenwirbelstütze Beifahrersitz -E753-, Motor für Längsverstellung -V126-, Motor für Höhenverstellung -V130- | 7,5A
4. | Steuergerät für Spurwechselassistent | 5A
5. | Steuergerät für Anzeige- und Bedienheit hinten (Infotainment) | 10A
6. | Steuergerät für Reifendruckkontrolle -J502- | 5A
7. | Steuergerät 2 für Car-to-X-Kommunikation -J1170-, Steuergerät für Car-to-X-Kommunikation -J1169- | 5A
8. | Funkempfänger für Standheizung -R64-, Dosierpumpe -V54-, Steuergerät für Leckdiagnose am Kraftstoffbehälter -J909- | 5A
9. | Frei
10. | TV-Tuner -R78- | 5A
11. | 48-V-Batterie -A6-, Zweitbatterie -A1-, Koppelstelle Innenraum -TI- (/3) | 10A
12. | Steuergerät für Garagentoröffnung -J530-, Bedieneinheit für Garagentoröffnung -E284- | 5A
13. | Steuergerät für Rückfahrkamerasystem -J772-, Steuergerät für Umfeldkameras -J928- | 5A
14. | Zentralsteuergerät für Komfortsystem -J393- (T17b/16), Stromversorgung: Heckleuchte rechts -MX4- | 20A
15. | Frei
16. | Steuergerät für Gurtstraffer vorn rechts | 25A

Sicherungsträger ST5, rot
1. | Frei
2. | Steuergerät für digitales Soundpaket -J525- | 30A
3. | Steuergerät für Reduktionsmittel-Dosiersystem -J880- (AdBlue) | 30A
4. | Frei
5. | Steuergerät für Anhängererkennung -J345- | 25A
6. | Frei
7. | Steuergerät für Anhängererkennung -J345- | 15A 1) / 20A 2)
8. | Steuergerät für Anhängererkennung -J345- | 25A
9. | Steuergerät für Anhängererkennung -J345- | 15A 1) / 20A 2)
10. | Steuergerät für Allradantrieb/Quersperre -J187- | 40A
11. | Steuergerät für Reduktionsmittel-Dosiersystem -J880- (AdBlue) | 25A
12. | Frei

Sicherungsträger ST6, schwarz
1. | Plusverbindung 8 (30a) im Leitungsstrang für Sonderfahrzeuge -X227- | 5A
2. | 12-V-Steckdose -U5- | 15A
3. | 12-V-Steckdose 2 -U18- | 15A
4. | 12-V-Steckdose 3 -U19- | 15A
5. | Relais für Spannungsversorgung Funkgerät -J84- | 10A
6. | Relais für Spannungsversorgung Funkgerät -J84- | 10A
7. | Relais 2 für Spannungsversorgung Funkgerät -J888- | 10A
8. | Relais 2 für Spannungsversorgung Funkgerät -J888- | 10A
9. | Plusverbindung 4 (30a) im Leitungsstrang für Sonderfahrzeuge -X223- | 5A
10. | Plusverbindung 2 (58) im Leitungsstrang für Sonderfahrzeuge -A251- | 10A
11. | Koppelstelle Gepäckraum Mitte -THRM-, Pin 16 | 5A
12. | Plusverbindung 3 (30a) im Leitungsstrang für Sonderfahrzeuge -X222- | 7,5A
13. | Steuergerät für Sonderfahrzeuge -J608-, Pin 18 | 1A
14. | Frei
15. | Koppelstelle Gepäckraum rechts -THRR-, Steuergerät für Blinkleuchten und Sirene -J23- | 20A
16. | Frei

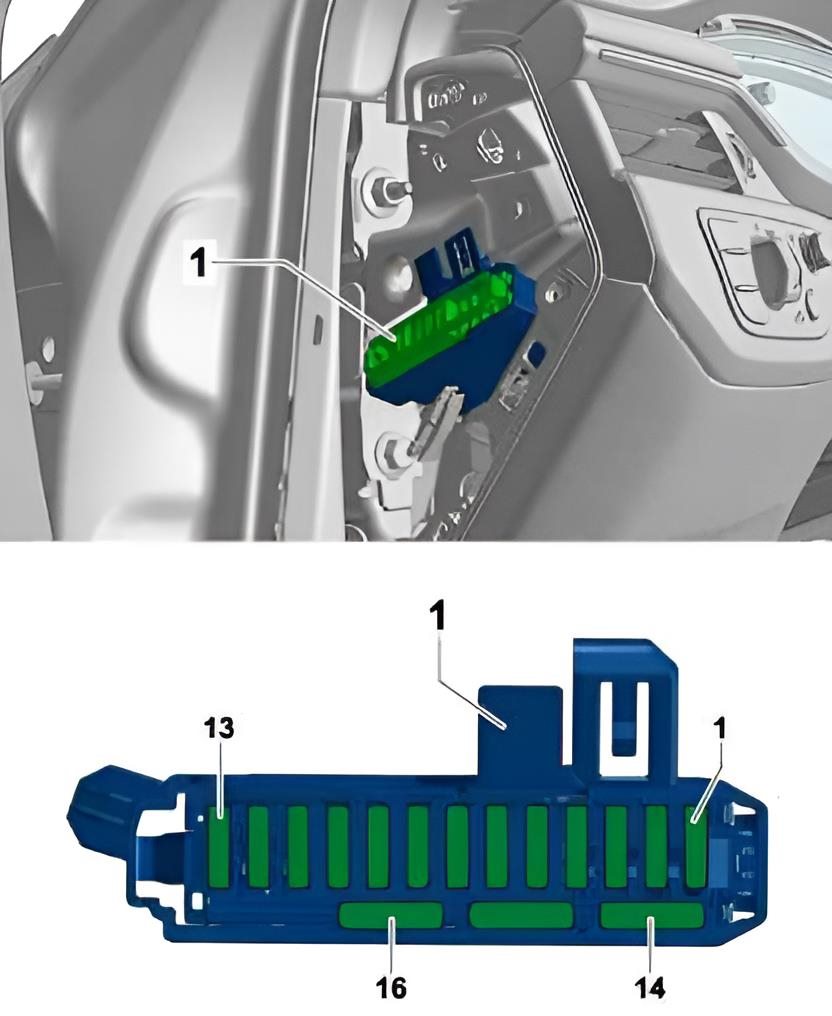

Sicherungsträger C -SC- (im Innenraum)

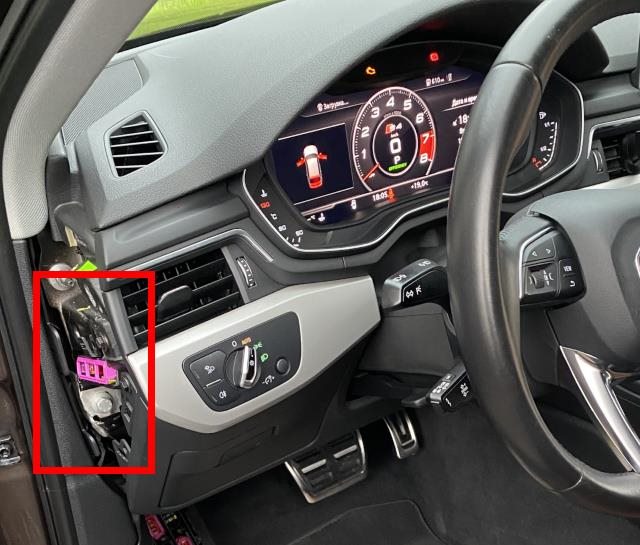

Der Träger befindet sich an der fahrerseitigen Stirnseite der Instrumententafel.


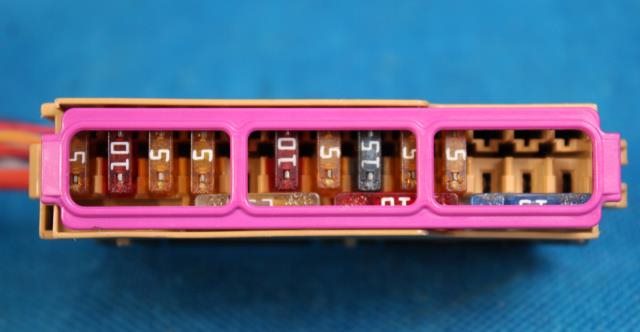

Detailansicht des Sicherungsträgers.

Belegungsplan

Nr. | Beschreibung | Ampere
1. | Frei
2. | Steuergerät für Chipkartenleser -J676-, Mobiltelefonhalterung -R126- | 5A
3. | Frei
4. | Steuergerät für Head-up-Display -J898- | 5A
5. | Anschluss für externe Audioquellen -R199- | 5A
6. | Bedien- und Anzeigeeinheit für Klimaanlage vorn -E87-, Steuergerät für Heizung -J65- | 10A
7. | Steuergerät für elektronische Lenksäulenverriegelung -J764- | 10A
8. | Anzeigeeinheit für Informationselektronik vorn und Bedieneinheit -J685- | 10A 3) / 5A 3)
9. | Steuergerät im Schalttafeleinsatz -J285- | 10A
10. | Bedieneinheit für Multimediasystem -E380- | 5A
11. | Lichtschalter -E1-, Steuergerät 1 für Fahr- und Komfortfunktionen -E791- | 5A
12. | Steuergerät für Lenksäulenelektronik -J527- | 1A
13. | Frei
14. | Steuergerät 1 für Informationselektronik -J794- | 20A 1) / 5A 2)
15. | Frei
16. | Steuergerät für Lenksäulenelektronik -J527-, Lenkradheizung -Z36- | 10A

Hinweis: 1) Soundsystem 8RM, 2) Soundsystem 9VS und 8RF, 3) je nach Ausstattung

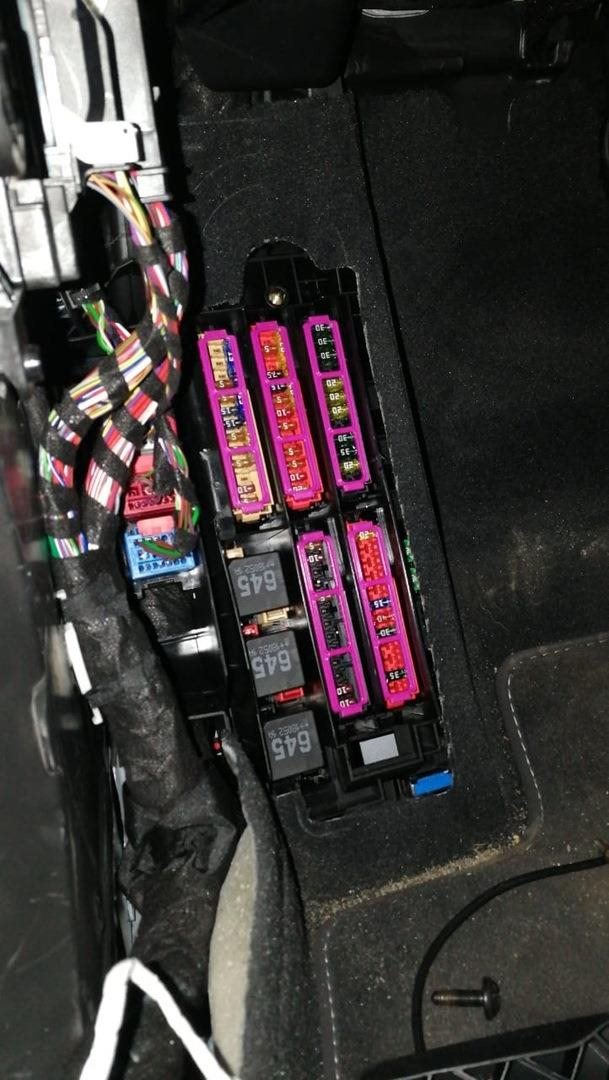

Relais- und Sicherungshalter 1 -SR1- (Träger -SB-; im Innenraum)


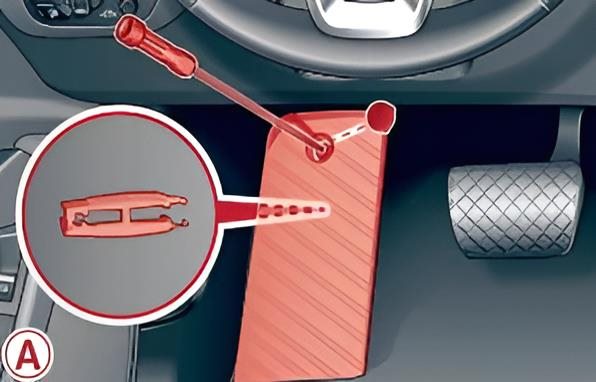

Dieser Halter befindet sich im Fußraum auf der Fahrerseite unterhalb der Instrumententafel. Die Belegung variiert je nach Motorisierung. Die Angaben beziehen sich auf Linkslenker-Modelle.


Gesamtansicht der Einheit.

Belegungsplan

Nr. | Beschreibung | Ampere
A. | Sicherung 1 für ABS-Steuergerät -S123- und Sicherung 2 für ABS-Steuergerät -S124- | 40A
B. | Sicherung für Steuergerät des Automatikgetriebes -S113- (nur für CNG-Modelle) | 50A
C. | Thermosicherung 1 für Fahrersitzverstellung -S44- | 15A

Sicherungshalter ST1, braun (Dieselmotoren)
1. | Nicht belegt
2. | Steller für Auslassnockenwellenverstellung 1 (Zylinder 1-6) 1) | 15A
3. | Stellmotor für Kühlerjalousie -V544- 2); Stellmotor 2 für Kühlerjalousie -V550- 2) | 5A
4. | Steuergerät für NOx-Geber -GX30-, NOx-Geber -G295-, Steuergerät für NOx-Geber -J583-, Steuergerät 2 für NOx-Geber -GX46-, NOx-Geber 2 -G687-, Steuergerät 2 für NOx-Geber -J881-, Sensor für Biodieselkonzentration -G855- 7), Partikelsensor -G784- 3), Steuergerät 2 für NOx-Geber -J881- 3), Kühlmittelumlaufpumpe -V50- | 5A 2) / 10A 3) / 15A 9)
5. | Bremslichtschalter -F- | 5A
6. | Magnetventil für Ladedruckbegrenzung -N75- 2), Öldruckregelventil -N428- 2), Kühlmittelventil für Zylinderkopf -N489-, Elektrohydraulisches Magnetventil für Motorlager links -N144- 2), Elektrohydraulisches Magnetventil für Motorlager rechts -N145- 2), Steuergerät für Glühzeitautomatik -J179- 3), Thermostat für kennfeldgesteuerte Motorkühlung -F265- 4), Steller 1 für Nockenwellenverstellung -F366- 8), Steller 2 für Nockenwellenverstellung -F367- 8), Kühlmittelumlaufpumpe -V50- 1), Umschaltventil für Kühler der Abgasrückführung -N345- 3) 5), Öldruckregelventil -N428- 9), Regelventil für Kolbenkühldüsen -N522- 9) | 10A 1) 9) 3) / 5A 2) / 7,5A 4)
7. | Luftmassenmesser -G70-, Motorsteuergerät -J623- 3), Heizwiderstand für Kurbelgehäuseentlüftung -N79- 2), Kühlmittelumschaltventil 2 -N633- 9), Pumpe für Ladeluftkühlung -V188- 9) | 5A 2) 3) / 10A 9)
8. | Kraftstoffdruckregelventil -N276-, Kraftstoffdosierventil -N290-, Kühlmittelumlaufpumpe -V50-, Stellmotor für Kühlerjalousie -V544- | 10A
9. | Relais für Motorkomponenten -J757-, Startergenerator -C29- 8), Kühlmittelpumpe für Startergenerator -V621- 8), Steuergerät für elektrischen Verdichter -J1123- 8) | 5A
10. | Geber für Ölstand und Öltemperatur -G266-, Heizwiderstand für Kurbelgehäuseentlüftung -N79- 9) | 5A
11. | Geber für Kupplungsposition -G476-, Startergenerator -C29- 9) | 5A
12. | Steller 1 für Nockenwellenverstellung -F366-, Steller 2 für Nockenwellenverstellung -F367-, Klappe für Luftfilter-Bypass -N275-, Geber für Ladelufttemperatur vor Ladeluftkühler -G810- 1), Kühlmittelumlaufpumpe -V50- 4), Elektrohydraulisches Magnetventil für Motorlager links -N144- 3), Elektrohydraulisches Magnetventil für Motorlager rechts -N145- 3), Pumpe für Zusatzheizung -V488- 2), Steuergerät für Glühzeitautomatik -J179- 2), Pumpe für Ladeluftkühlung -V188- 2) | 5A / 9) 7,5A 3) / 10A 2)
13. | Kühlerlüfter -VX57-, Steuergerät für Kühlerlüfter -J293-, Steuergerät 2 für Kühlerlüfter -J671- 6) | 5A
14. | Motorsteuergerät -J623- | 15A
15. | Lambdasonde 1 vor Katalysator -GX10-, Heizung für Lambdasonde -Z19- | 10A
16. | Steuergerät für Kraftstoffpumpe -J538- | 25A 2) / 30A 3)

Hinweis: 1) Nur DCPC, DCPE 2) Nur Modelle mit 4-Zylinder-Motor 3) Nur Modelle mit 6-Zylinder-Motor 4) Nur CRTC, DCPC, DCPE 5) Nur für US-Märkte 6) Nur Modelle mit Anhängevorrichtung 7) Nur Modelle mit Euro 5 plus (7MJ) 8) Nur DEWA, DEWB 9) Nur DEZB, DEZE

Sicherungshalter ST1, braun (Modelle mit 4-Zylinder-Benzinmotor)
1. | Nicht belegt
2. | Nicht belegt
3. | Nicht belegt
4. | Umwälzpumpe -V55- 2), Pumpe für Kühlmittelnachlauf -V51- 3) | 5A
5. | Bremslichtschalter -F- | 5A
6. | Steller 1–8 für Nockenwellenverstellung 4) 5), Regelventil für Kolbenkühldüsen -N522- | 15A
7. | Lambdasonde 1 nach Katalysator -GX7- 1) 4) 5), Lambdasonde 1 vor Katalysator -GX10- 1) | 15A
8. | Elektrohydraulisches Magnetventil für Motorlager links -N144- 7), Pumpe für Ladeluftkühlung -V188- 1), Elektrohydraulisches Magnetventil für Motorlager rechts -N145- 2) 7), Kühlmittelumlaufpumpe -V50- 2), Pumpe für Ladeluftkühlung -V188- | 15A 1) / 5A 2)
9. | Umwälzpumpe -V55- 1), Relais für Motorkomponenten -J757- 2) | 5A
10. | Geber für Ölstand und Öltemperatur -G266- | 5A
11. | Geber für Kupplungsposition -G476-, Startergenerator -C29- 8) | 5A
12. | Magnetventil 1 für Aktivkohlebehälter -N80-, Sekundärlufteinblasventil -N112- 5), Ventil 1 für Nockenwellenverstellung -N205-, Schubumluftventil für Turbolader -N249- 2), Saugrohrklappenventil -N316- 3) 4) 5), Ventil 1 für Nockenwellenverstellung (Auslass) -N318-, Öldruckregelventil -N428-, Regelventil für Kolbenkühldüsen -N522- 2), Steller 1–8 für Nockenwellenverstellung 3) 6) | 15A 1) / 10A 2)
13. | Kühlerlüfter -VX57- | 5A
14. | Motorsteuergerät -J623-, Einspritzventil 2 für Zylinder 1 -N532- 3) 4), Einspritzventil 2 für Zylinder 2 -N533- 3) 4), Einspritzventil 2 für Zylinder 3 -N534- 3) 4), Einspritzventil 2 für Zylinder 4 -N535- 3) 4) | 15A
15. | Lambdasonde 1 vor Katalysator -GX10- 2), Lambdasonde 1 nach Katalysator -GX7- 3) 6), Zündspule 1 mit Leistungsendstufe -N70- 1), Zündspule 2 mit Leistungsendstufe -N127- 1), Zündspule 3 mit Leistungsendstufe -N291- 1), Zündspule 4 mit Leistungsendstufe -N292- 1) | 20A 1) / 15A 2)
16. | Steuergerät für Kraftstoffpumpe -J538-, Sicherung für Kraftstoffpumpe Audi A4 B9 | 25A

Hinweis: 1) nur mit 1,4-l-Benzinmotor 2) nur mit 2,0-l-Benzinmotor 3) CVKB 4) CYRB, CYRC 5) CYMC 6) DBPC 7) nur Automatikgetriebe

Sicherungshalter ST1, braun (Modelle mit 6-Zylinder-Benzinmotor)
1. | Nicht belegt
2. | Nicht belegt
3. | Nicht belegt
4. | Steuergerät für Abgasklappe -J883-, Steuergerät 2 für Abgasklappe -J945- | 7,5A
5. | Bremslichtschalter -F- | 5A
6. | Elektrohydraulische Magnetventile für Motorlager links und rechts -N144- und -N145-, Magnetventil 1 für Aktivkohlebehälter -N80-, Schubumluftventil -N625-, Steller 1 für Einlassnockenwellenverstellung (Zylinder 1) -F448-, Steller 1 für Einlassnockenwellenverstellung (Zylinder 2) -F452-, Steller 1 für Einlassnockenwellenverstellung (Zylinder 3) -F456-, Steller 1 für Einlassnockenwellenverstellung (Zylinder 4) -F460- | 10A
7. | Lambdasonde 1 nach Katalysator -GX7- | 15A
8. | Steller 1 für Einlassnockenwellenverstellung (Zylinder 5) -F464-, Steller 1 für Einlassnockenwellenverstellung (Zylinder 6) -F468-, Thermostat für kennfeldgesteuerte Motorkühlung -F265- | 15A
9. | Relais für Motorkomponenten -J757- | 5A
10. | Geber für Ölstand und Öltemperatur -G266- | 5A
11. | Nicht belegt
12. | Magnetventil für Ladedruckbegrenzung -N75-, Ventil 1 für Nockenwellenverstellung -N205-, Ventil 2 für Nockenwellenverstellung -N208-, Ventil 1 für Nockenwellenverstellung (Auslass) -N318-, Ventil 2 für Nockenwellenverstellung (Auslass) -N319- | 15A
13. | Kühlerlüfter -VX57- | 5A
14. | Motorsteuergerät -J623- | 15A
15. | Lambdasonde 1 vor Katalysator -GX10- | 15A
16. | Steuergerät für Kraftstoffpumpe -J538-, Sicherung für Kraftstoffpumpe | 30A

Sicherungshalter ST1, braun (Fahrzeuge mit 2,0-l-CNG-Motor)
1. | Nicht belegt
2. | Nicht belegt
3. | Nicht belegt
4. | Umwälzpumpe -V55- | 5A
5. | Bremslichtschalter -F- | 5A
6. | Nicht belegt
7. | Nicht belegt
8. | Elektrohydraulisches Magnetventil für Motorlager links -N144-, Elektrohydraulisches Magnetventil für Motorlager rechts -N145-, Kühlmittelumlaufpumpe -V50-, Stellmotor für Kühlerjalousie -V544- | 7,5A
9. | Relais für Motorkomponenten -J757- | 5A
10. | Geber für Ölstand und Öltemperatur -G266- | 5A
11. | Nicht belegt
12. | Magnetventil 1 für Aktivkohlebehälter -N80-, Ventil 1 für Nockenwellenverstellung -N205-, Schubumluftventil -N249-, Saugrohrklappenventil -N316-, Ventil 1 für Nockenwellenverstellung (Auslass) -N318-, Öldruckregelventil -N428-, Regelventil für Kolbenkühldüsen -N522-, Steller 1–8 für Nockenwellenverstellung -F366- bis -F373- | 15A
13. | Kühlerlüfter -VX57- | 5A
14. | Motorsteuergerät -J623-, Gaseinblasventile 1–4 | 15A
15. | Lambdasonde 1 vor Katalysator -GX10-, Lambdasonde 1 nach Katalysator -GX7- | 15A
16. | Steuergerät für Kraftstoffpumpe -J538-, Sicherung für Kraftstoffpumpe | 25A

Sicherungshalter ST2, rot
1. | Sensor für Diebstahlwarnanlage -G578-, Alarmhorn -H12- | 5A
2. | Hauptrelais -J271-, Motorsteuergerät -J623- | 5A
3. | Schalter für Lordosenverstellung (Fahrersitz) -E752-, Stellmotoren für Lordosenverstellung -V125-, -V129- | 7,5A
4. | Wählhebel -E313- | 7,5A
5. | Steuergerät für Bordnetz -J519-, (T73b/12) Spannungsversorgung: Hochtonhorn -H2- und Tieftonhorn -H7- | 15A
6. | Taster für elektromechanische Feststellbremse -E538- | 5A
7. | Diagnose-Interface für Datenbus -J533- | 5A 1) / 10A 2)
8. | Steuergerät für Dachelektronik -J528-, Dachmodul vorn -WX3- | 5A
9. | Steuergerät für Airbag -J234- | 5A
10. | Nicht belegt
11. | Steuergerät für ABS -J104- | 5A
12. | Regen- und Lichtsensor -G397-, Lichtsensor -G399-, Diagnoseanschluss -U31- | 10A
13. | Steuergerät für Bordnetz -J519-, (T73a/2) Magnetkupplung für Klimaanlage -N25-, Regelventil für Kompressor der Klimaanlage -N280- | 20A
14. | Türsteuergerät Beifahrerseite -J387- | 20A
15. | Steuergerät für Bordnetz -J519-, (T73a/12) Spannungsversorgung Innenleuchten: Innenleuchte hinten -WX2-, Dachmodul vorn -WX3- | 20A
16. | Nicht belegt

Anmerkung: 1) bis Mai 2016; 2) seit Juni 2016

Sicherungshalter ST3, schwarz
1. | Steuergerät für Bordnetz -J519-, (T73b/73) Lastkreis: Sitzheizung vorn und hinten (-Z10-, -Z11-, -Z12-, -Z13-, -Z45-, -Z46-, -Z116-, -Z117-) | 30A
2. | Steuergerät für Wischermotor -J400- | 30A
3. | Steuergerät für Bordnetz -J519-, (T73a/66) Spannungsversorgung: Scheinwerfer vorn links -MX1- | 30A
4. | Steuergerät für Schiebedachverstellung -J245- | 20A 1) / 30A 2)
5. | Türsteuergerät Fahrerseite -J386- | 20A
6. | Steuergerät für Bordnetz -J519-, (T73a/73) Spannungsversorgung: Zigarettenanzünder -U1- oder 12-V-Steckdose | 20A
7. | Türsteuergerät hinten rechts -J927- | 20A
8. | Steuergerät für Allradantrieb -J492- | 15A
9. | Steuergerät für Bordnetz -J519-, (T73b/66) Spannungsversorgung: Scheinwerfer vorn rechts -MX2- | 30A
10. | Steuergerät für Bordnetz -J519-, (T73b/1) Spannungsversorgung: Scheibenwaschpumpe -V5-, Scheinwerferreinigungs-Pumpe -V11-, Heizwiderstände für Waschdüsen -Z20-, -Z21- | 35A
11. | Türsteuergerät hinten links -J926- | 20A
12. | Steuergerät für Zusatzheizung -J364- | 30A

Hinweis: 1) nur Limousine; 2) nicht für Limousine

Sicherungshalter ST4, schwarz
1. | Diagnoseanschluss -U31-, Steuergerät für Fernlichtassistent -J844-, Steuergerät für Sitz-/Lenksäulenverstellung mit Memory -J136-, Steuer-/Anzeigeeinheit für Klimaanlage hinten -E265-, Relais für Windschutzscheibenheizung -J47-, -J410-, -J411- | 5A
2. | Diagnose-Interface für Datenbus -J533-, Steuergerät für Bordnetz -J519-, (T73a/7) Spannungsversorgung: Einparkhilfe (PDC) | 10A
3. | Steuergerät für Körperschall -J869-, Steuergerät für Motorgeräuscherzeugung -J943- | 5A
4. | Geber für Kupplungsposition -G476- | 5A
5. | Relais 1 für Anlasser -J906-, Relais 2 für Anlasser -J907- | 5A
6. | Nicht belegt
7. | USB-Ladebuchse 2 -U38- | 5A
8. | Steuergerät für Garagentoröffnung -E284- | 5A
9. | Distanzregelung -J428-, Steuergerät 2 für Distanzregelung -J850- | 10A
10. | Relais für Fahrschulbetrieb -J746-, Kupplungsstation A-Säule links -TAL- | 5A
11. | Frontkamera für Fahrerassistenzsysteme -R242- | 7,5A
12. | Scheinwerfer vorn rechts -MX2- | 10A
13. | Scheinwerfer vorn links -MX1- | 10A
14. | Heckscheibenwischermotor -V12- | 20A
15. | Nicht belegt
16. | Nicht belegt

Sicherungshalter ST5, rot
1. | Zündspulen (1–4) mit Leistungsendstufen 1) 2) | 20A
2. | Hochdruckventil für Gasbetrieb -N372- 2), Tankabsperrventile 2) | 10A
3. | Nicht belegt
4. | Nicht belegt
5. | Nicht belegt
6. | Zusatzhydraulikpumpe 1 für Getriebeöl -V475- | 15A
7. | Spannungsversorgung für Sicherungshalter C -SC- | 40A
8. | Steuergerät für Frischluftgebläse -J126- | 30A
9. | Nicht belegt
10. | Steuergerät für Aktivlenkung -J792- | 40A
11. | Relais 2 für Anlasser -J907-, Relais 1 für Anlasser -J906- / Sicherung (50) -S216- für Anlasser -B- | 35A
12. | Steuergerät für Sonderfahrzeuge -J608-, Kupplungsstation A-Säule links -TAL- | 10A

Hinweis: 1) nur mit 2,0-l-Benzinmotor; 2) nur mit 2,0-l-CNG-Motor

Relaisbelegung im Relaisträger:
R1 – Relais für Motorkomponenten -J757-
R2 – Hauptrelais -J271-
R3 – Relais für Spannungsversorgung Kl. 15 -J329-

Videoanleitung zum Zugang des Sicherungskastens.



Lastverteiler 4 -SR4- (Innenraum)

Einbauort: Im Bereich der A-Säule auf der Beifahrerseite.

A. | Sicherung 2 für Heizelement -S277- | 70A
B. | Sicherung 1 für Heizelement -S276- | 40A
R1. | Relais für kleine Heizleistung -J359-
R2. | Relais für große Heizleistung -J360-

Relaiskasten -SR3- (Motorraum)

Einbauort: Mittig im Wasserkasten des Motorraums.


Beschreibung:
R1.1 | Nicht belegt
R1.2 | Sicherung (50) -S216-, 5A, zum Motorsteuergerät -J623-
R2 | Relais 1 für Anlasser -J906-
R3 | Relais 2 für Anlasser -J907-

Relaiskasten 5 -SR5- (Motorraum)


Einbauort: Mittig im Wasserkasten des Motorraums.


Beschreibung:
A. | Sicherung 1 im Halter -S1- | 35A
B. | Sicherung 2 im Halter -S2- | 35A
R1. | Relais für Windschutzscheibenheizung links -J410-
R2. | Relais für Windschutzscheibenheizung rechts -J411-

Sicherungshalter A -SA- (Motorraum)


Beschreibung:
1. | Sicherungshalter A -SA-
2. | Funkentstörfilter -C24-
A. | 50A, zum Steuergerät 2 für Kühlerlüfter -J671-
B. | 50A / 70A (je nach Ausstattung) zum Steuergerät für Kühlerlüfter -J293-
C. | Diesel: Steuergerät für Glühzeitautomatik -J179- | 80A (4-Zyl.) / 125A (6-Zyl.)
D. | Einzelsicherung für Kühlerlüfter -S42- | 50A / 70A (6-Zyl. Benzin) *nur Modelle mit Benzinmotor*.

Leitungsverteiler -TV66- (MHEV-Systeme; Motorraum)

Verbaut bei Fahrzeugen mit 48-V-Mild-Hybrid-System.


A. | Anschluss Kl. 40 zum Leitungsverteiler 2 -TV67- im Kofferraum.
B. | Anschluss Kl. 40 vom Startergenerator -C29-.
C. | Sicherung 1 für Kl. 40 -S366-, zum Steuergerät für elektrischen Verdichter -J1123- | 150A

Kommentare

Sven

29.09.2025

Hallo Herr Till, gut Arbeit.
Aber wo ist die Sicherungen für das AdBlue Steuergerät / Pumpe?

Hallo. Im Sicherungskasten -SR2- im Gepäckraum des ST5-Panels sind die Sicherungen Nr. 3 und Nr. 11 für das AdBlue-System zuständig. Viel Erfolg.

Volker

06.01.2026

Till Hartmann. Ich bin froh auf ihre Seite gelandet zu sein. Genau was ich gesucht habe. Super!!!
Aber leider habe ich auch hier keine Lösung für mein jetziges Problem gefunden. Meine Elektrische Zusatzheizung (PTC) ist ausgefallen. Nun suche ich die Relais und Sicherungen.
Können Sie mir hier weiter helfen?

Neuen Kommentar hinzufügen
