Die vierte Generation der Audi A6 Limousine (Typ C7) wurde Anfang 2011 auf der North American International Auto Show in Detroit erstmals der Öffentlichkeit präsentiert. Mit ihren sportlichen Proportionen setzte sie neue Maßstäbe in der Oberen Mittelklasse. Dieser Artikel bietet eine detaillierte Übersicht der Sicherungsbelegung und Relaispositionen für den Audi A6 C7 (Plattform MLB, interne Bezeichnung Typ 4G) der Baujahre 2010 bis 2018.

Nachfolgend finden Sie die Einbauorte, Anschlusspläne und Abbildungen der Sicherungsträger. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind zur schnellen Orientierung fett hervorgehoben.
Im Kofferraum

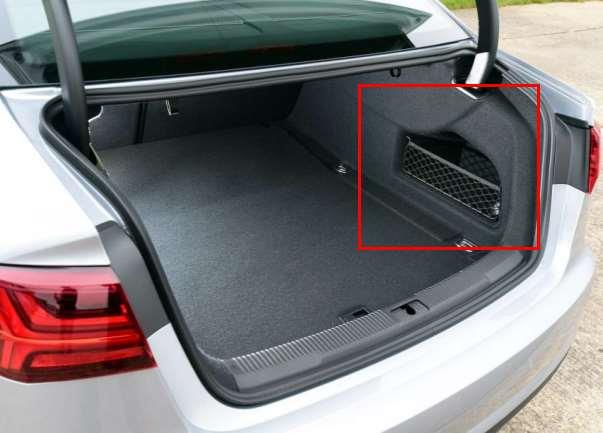

Der Sicherungsträger befindet sich auf der rechten Seite des Gepäckraums hinter der seitlichen Verkleidungsklappe.

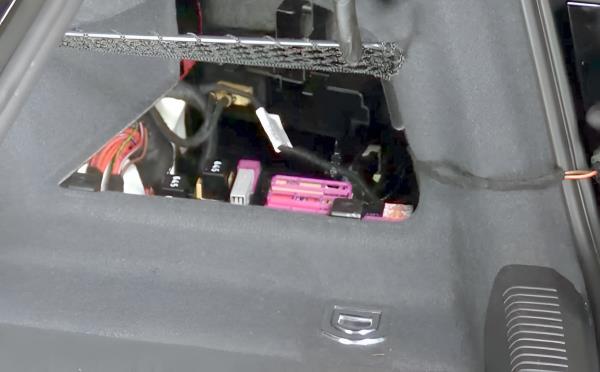

Darstellung des Zugangs zum Sicherungshalter.

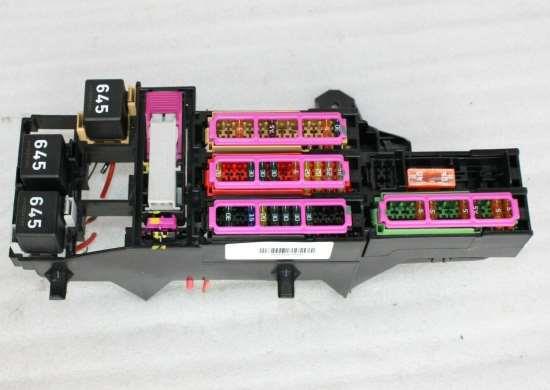

Gesamtansicht der Modulverteilung.
Belegungsplan

Nr. | Beschreibung | Ampere
1. | Steuergerät für Anhängererkennung | 15A
2. | Steuergerät für Anhängererkennung, Cupholder (temperiert) | 20A/10A
3. | Steuergerät für Anhängererkennung | 20A
4. | Steuergerät für elektrische Parkbremse | 30A
5. | Steuergerät für elektrische Parkbremse | 30A
6. | Türsteuergerät Beifahrerseite | 30A
7. | Komfortsteuergerät | 30A
8. | Komfortsteuergerät | 20A
9. | Sitzbelüftung | 15A
10. | Steckverbindung | 5A
11. | Klimabedienteil, Steuergerät für Sitzheizung | 30A
12. | Leer
13. | Gurtstraffer | 25A
14. | Gurtstraffer | 25A
15. | Sicherung Zigarettenanzünder Audi A6, 12V-Steckdose, Wechselrichter (12V - 230V) | 20A
16. | Zigarettenanzünder hinten, Zusatzsteckdosen 12V | 20A
17. | Elektrische Parkbremse | 5A
18. | Steuergerät für adaptive Luftfederung (AAS) | 15A
19. | Türsteuergerät hinten rechts | 30A
20. | Komfortsteuergerät | 30A
21. | Zentrales Steuergerät | 30A
22. | Telefon/Freisprechanlage | 5A
23. | Steuergerät für Soundsystem | 30A
24. | Steuergerät für ausfahrbaren Heckspoiler | 20A
25. | Audio-Steuergerät, Radio, MMI-Steuergerät | 30A/20A
26. | Steuergerät für Tankleckdiagnose | 5A
27. | Leer
28. | Steuergerät für aktive Motorlager, Reversibler Gurtstraffer | 15A
29. | Leer
30. | Leer
31. | Zündanlassschalter | 7,5A
32. | Multimedia-Steuergerät, MMI-Display, Informationsanzeige | 7,5A
33. | Automatisch abblendbare Außenspiegel | 5A
34. | Rückfahrkamerasystem | 5A
35. | TV-Tuner | 5A
36. | Leer
37. | Klemme 15, Relais für Versorgungsspannung | 5A
38. | Steuergerät für Parkbremse | 5A
39. | Steuergerät für adaptives Fahrwerk | 5A
40. | Komfortsteuergerät, Kupplungspedalsensor, Wählhebelmodul | 5A/7,5A
41. | Einparkhilfe-Steuergerät (PDC) | 5A
42. | Leer
43. | Spannungsstabilisator | 5A
44. | Spurwechselassistent (Audi side assist) | 5A
45. | Diagnoseanschluss (Pin 16), Batteriemanagement | 5A
46. | Allrad-Steuergerät (Quattro) | 5A
47. | Leer
48. | Leer
49. | Relais für Luftfederungskompressor | 40A
50. | Spannungsstabilisator | 40A
51. | Relais für Heckscheibenheizung | 40A
52. | Spannungsstabilisator | 40A
53. | Steuergerät für Allradantrieb | 35A
54. | Relais für Reduktionsmittel-Dosiersystem (SCR/AdBlue) | 30A
55. | Hauptsicherung | 15A
56. | Leer
57. | Leer
R1. | Nicht belegt
R2. | Relais für Heckscheibenheizung
R3. | Relais für Steckdosen
R4. | Relais für Versorgungsspannung (Klemme 15)
R5. | Relais für Kompressor (Adaptive Air Suspension)
R6. | Nicht belegt
Witterungseinflüsse und Streusalz können zu Korrosion an den Zuleitungen der elektrischen Parkbremse führen. Dies belastet die Sicherungen 4 oder 5 (30A) thermisch und kann zum Blockieren der Bremse führen. Ein schlechter Kontakt an der Sicherung 15 (20A) für die Bordspannungssteckdosen verursacht zudem häufig Kriechströme, welche die Batterieladung bei längeren Standzeiten schleichend abbauen.
Im Innenraum
Hier befinden sich drei zentrale Sicherungshalter, welche die primären Bordnetzfunktionen absichern.
Sicherungshalter Fahrerseite (Armaturentafel)

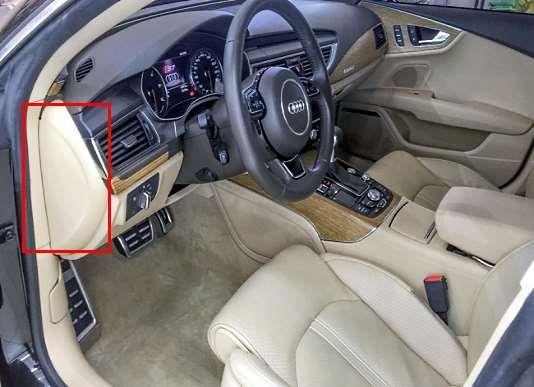

Zugänglich über die seitliche Abdeckung der Armaturentafel auf der Fahrerseite.

Vorgehensweise zum Öffnen der Abdeckung.
Belegungsplan

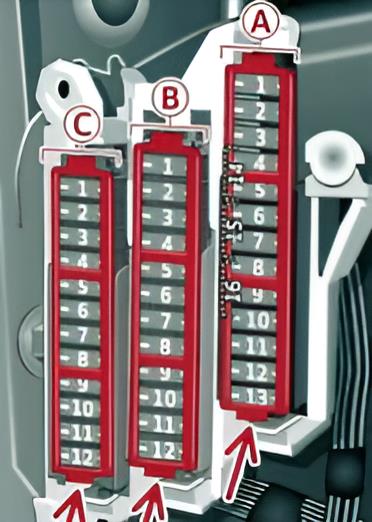

Sicherungsträger -A- (Schwarz)
Nr. | Ampere | Beschreibung
1. | 5A | Kombiinstrument, Sitzheizung, Berganfahrassistent, Steuergerät für Anhängevorrichtung
2. | 5A | Automatisch abblendbarer Innenspiegel
3. | 10A | Abgasanlage (Dieselpartikelfilter/Differenzdruck)
4. | 5A | Geber für Dämpfungsverstellung
5. | 5A | Steuergerät für ESP/ABS
6. | 5A | Bordnetzsteuergerät 1 & 2
7. | 10A | Audi adaptive cruise control (ACC)
8. | 5A | Airbag-Steuergerät, Sitzbelegungssensoren
9. | 5A | Diagnose-Interface für Datenbus (Gateway)
10. | 5A | HomeLink (Garagentoröffner), Nachtsichtassistent
11. | 10A | Bildverarbeitung (Audi active lane assist / ACC)
12. | 5A | Dynamiklenkung
13. | 15A | Klemme 15 (Gepäckraum)
14. | 30A | Klemme 15 (Armaturentafel Beifahrerseite)
15. | 15A | Klemme 15 (Motorraum)
16. | 40A | Anlasser (Starter)
Sicherungsträger -B- (Braun)
Nr. | Ampere | Beschreibung
1. | 5A | Steuergerät für Zugang und Startberechtigung (Keyless Entry)
2. | 10A | Klimabedienteil
3. | 10A | Steuergerät für ESP/ABS
4. | 30A | Türsteuergerät (Fahrerseite vorn)
5. | 7.5A | Elektrische Sitzverstellung (Fahrerseite)
6. | 35A | Dynamiklenkung
7. | 20A | Schiebedach
8. | 15A | Türsteuergerät (Fahrerseite hinten)
9. | 5A | Lendenwirbelstütze (Beifahrerseite)
10. | 30A | Standheizung
11. | 20A | Schiebedach, Heckspoiler
12. | 15A | Türsteuergerät (Fahrerseite vorn)
Sicherungsträger -C- (Rot)
Nr. | Ampere | Beschreibung
1. | 5A | Kupplungspedalschalter
2. | 25A | Sicherung Kraftstoffpumpe
3. | 5A | Bremslichtschalter / Bremspedalsensorik
4. | 5/15A | SCR-Heizung (Diesel) / Soundaktuator (Motorakustik)
5. | 30A | Türsteuergerät (Fahrerseite hinten)
6. | 7.5A | Elektrische Sitzverstellung (Beifahrerseite)
7. | 15A | Signalhorn (Hupe)
8. | 30A | Scheibenwischermotor
9. | 5A | Regen- und Lichtsensor
10. | 5A | Lendenwirbelstütze (Fahrerseite)
11. | 15A | Türsteuergerät (Beifahrerseite vorn)
12. | 15A | Türsteuergerät (Beifahrerseite hinten)
Relaisstationen

Hinter dem Ablagefach auf der Fahrerseite befinden sich die Relaisstationen des Bordnetzes.
Station 1

Nr. | Beschreibung | Ampere
1. | PTC-Heizelement | 40A
2. | PTC-Heizelement | 60A
R1. | Relais für kleine Heizleistung
R2. | Relais für große Heizleistung
R3. | Steuergerät für Zusatzluftheizung
Station 2

Nr. | Beschreibung | Ampere
1. | Versorgungsspannungsrelais (Klemme 15) | 5A
2. | Leer
3. | Zentralsteuergerät | 5A
4. | ABS/ESP-Steuergerät | 20A
5. | Diebstahlwarnanlage | 5A
6. | Bordnetzsteuergerät (Laststrom) | 35A
7. | Bordnetzsteuergerät (Laststrom) | 20A
8. | Bordnetzsteuergerät (Laststrom) | 30A
9. | Bordnetzsteuergerät (Laststrom) | 30A
10. | Bordnetzsteuergerät (Laststrom) | 30A
11. | Innenbeleuchtung, Dachmodul | 5A
12. | Funkempfänger Standheizung | 5A
13. | ABS/ESP-Steuergerät | 40A
14. | Leer
R1. | Hupenrelais, Abblendbarer Rückspiegel
R2. | Relais für Versorgungsspannung (Klemme 15)
R3. | Relais für Unterdruckpumpe (Bremse)
R4. | Leer
Sicherungshalter Beifahrerseite (Armaturentafel)

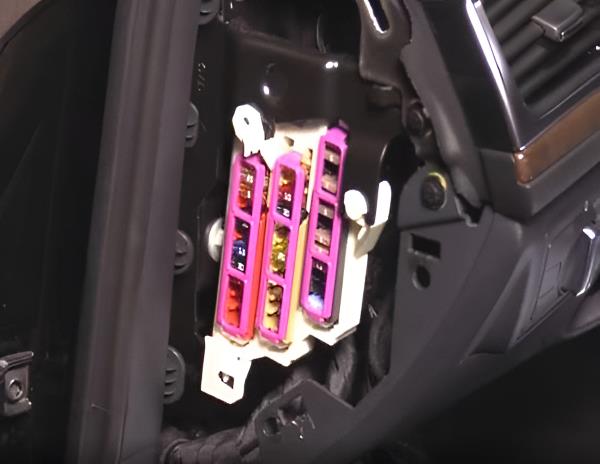

Befindet sich stirnseitig an der Armaturentafel auf der Beifahrerseite.
Belegungsplan

Sicherungsträger -A- (Schwarz)
Nr. | Ampere | Beschreibung
1. | 5A | Head-Up-Display
2. | 5A | MMI-Frontdisplay
3. | 5A | CD/DVD-Wechsler
4. | 7.5A | MMI-Bedienheinheit vorn
5. | 5A | Chipkartenleser (marktspezifisch)
6. | 5A | Kombiinstrument
7. | 5A | Lenksäulenmodul
8. | 5A/7,5A | Leuchtweitenregulierung / Blinkleuchten
10. | 7,5A | Scheinwerfer links (Blinkeransteuerung)
11. | 5A | Zuheizer
Sicherungsträger -B- (Braun)
Nr. | Ampere | Beschreibung
1. | 10A | Klimabedienteil
2. | 40A | Frischluftgebläse
3. | 10A | Diagnose-Interface (OBD)
4. | 5A | Elektronisches Zündschloss
5. | 5A | Elektrische Lenksäulenverstellung
6. | 10A | Lenksäulenmodul
7. | 25A | Elektrische Lenksäulenverstellung
8. | 5A | Bordnetzsteuergerät 1
Die Auslesebereitschaft für die Hauptuntersuchung (HU) ist unmittelbar von der Sicherung 3 (10A) im Träger B abhängig, da ein Defekt die OBD-Kommunikation unterbricht und somit die Abgasuntersuchung scheitern lässt. Sollten im Winter Startprobleme auftreten, empfiehlt sich zudem die Prüfung der Sicherung 16 (40A) im fahrerseitigen Sicherungsträger A, die den Lastkreis des Anlassers schützt.
Im Motorraum (E-Box)

Der Sicherungskasten im Motorraum befindet sich unter der Wasserkastenabdeckung auf der Fahrerseite.
Belegungsplan

Nr. | Beschreibung | Ampere
1. | Steuergerät für Automatikgetriebe | 15A
2. | Ölstands- und Öltemperaturgeber | 5A
3. | Motorsteuergerät | 5A
4. | Motorsteuergerät | 5A
5. | Kraftstoffdosierventil | 10A
6. | Motorsteuergerät | 15A
7. | Nockenwellenverstellung, Kühlmittelumwälzpumpe, Magnetventile der Nockenwellen | 15A
8. | Leer
9. | Spannungsstabilisator | 5A
10. | Lambdasonden (Vorkat & Nachkat) | 15A
11. | Steuergerät für Kühlerlüfter 1 & 2 | 5A
12. | Steuergerät für Automatikgetriebe | 5A
13. | Getriebeölkühlventil | 5A
14. | Zündspulen 1 - 6 | 20A
15. | Leer
16. | Sekundärluftpumpe, Zusatzwasserpumpe, Tankentlüftungsventil, Saugrohrklappe, Öldruckregelventil | 15A
17. | Lambdasonden nach Katalysator | 15A
18. | Leer
19. | Sekundärluftpumpe (Lastkreis) | 50A
20. | Leer
R1. | Relais für Sekundärluftpumpe
R2. | Anlasserrelais
R3. | Spannungsversorgungsrelais
R4. | Hauptrelais
R5. | Relais für Zusatzkühlmittelpumpe
R6. | Leer
Videoanleitung zum Auffinden und Öffnen der verschiedenen Sicherungsträger.
