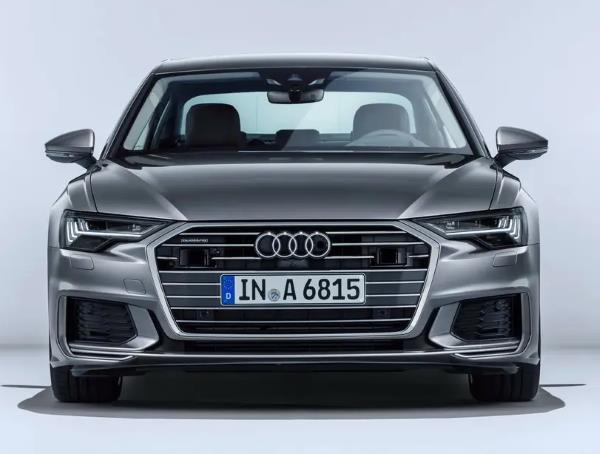

Die fünfte Generation des Audi A6 C8 wurde erstmals im Februar 2018 präsentiert. Die offizielle Weltpremiere fand auf dem Genfer Auto-Salon im März 2018 statt. Im April 2018 folgte die Vorstellung der Karosserievariante Avant. Eine Modellpflege (Facelift) wurde im Jahr 2022 durchgeführt. Dieser Artikel beschreibt die Sicherungsbelegung für den Audi A6 C8 (fünfte Generation; MLB-Evo-Plattform; Baureihe 4K). Baujahre: 2018, 2019, 2020, 2021, 2022, 2023, 2024.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungsträger. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind zur schnellen Identifikation fett markiert.
Im Kofferraum

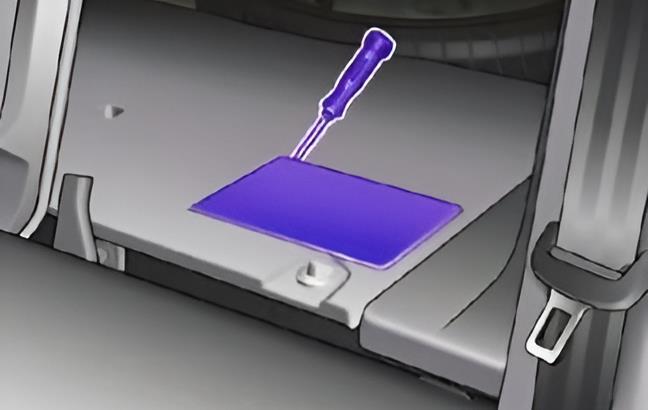

Der Sicherungshalter befindet sich auf der linken Seite des Gepäckraums, in unmittelbarer Nähe zur Rücksitzlehne.

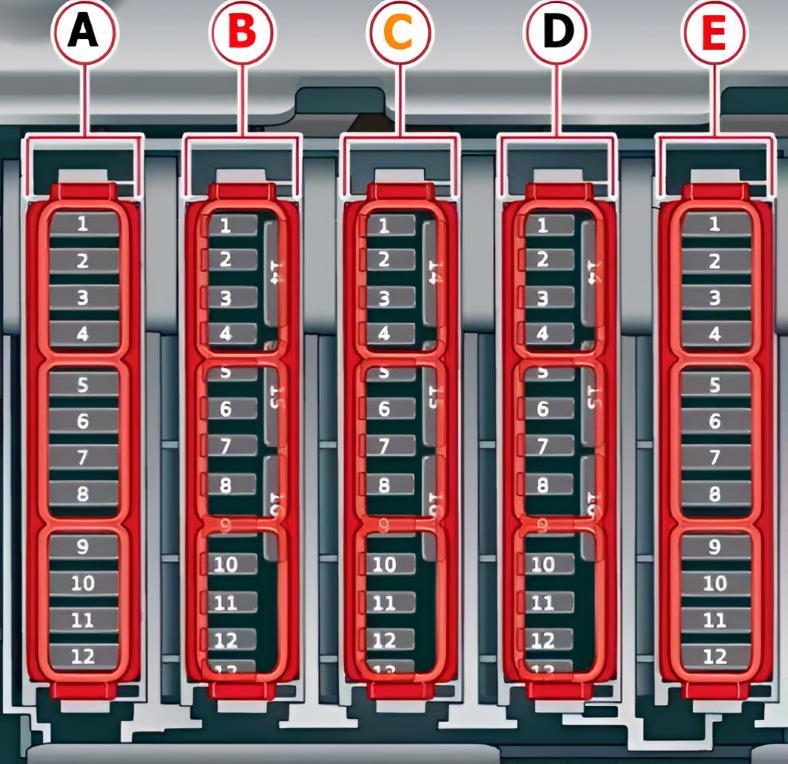

Belegungsplan
Nr. | Beschreibung
Sicherungsträger A (schwarz)
A1. | 2021-2022: Thermomanagement
A3. | Gurtstraffer hinten rechts
A4. | Gurtstraffer hinten links
A5. | Luftfederung (Adaptive Air Suspension)
A6. | Automatikgetriebe
A7. | Schiebedach hinten, Heckspoiler
A8. | Sitzheizung hinten
A9. | 2018-2019: Zentralverriegelung, Rückleuchten oder 2020: Rückleuchte links oder 2021-2024: Komfortsteuergerät, Rückleuchte links
A10. | Gurtstraffer vorne links
A11. | 2018-2019: Zentralverriegelung, Heckscheibe oder 2020: Zentralverriegelung Heckklappe, Tankklappe oder 2021-2024: Zentralverriegelung Heckklappe, Tankklappe, Sonnenschutzrollo
A12. | Steuergerät für Heckklappenbetätigung
Sicherungsträger B (rot)
B1. | 2018-2019: Nicht belegt oder 2020: Steuergerät für Wankstabilisierung
B2. | 2018-2019: Nicht belegt oder 2020: Wartungsstecker (Service-Trennschalter)
B4. | 2018-2019: Nicht belegt oder 2020: Elektromotor oder 2021-2024: Elektroantrieb, Leistungselektronik
B5. | 2018-2020: Bremssystem oder 2021-2024: Bremssystem, Bremskraftverstärker
B6. | 2018-2019: Nicht belegt oder 2020-2022: Kühlmittelpumpe für Hochvoltbatterie
B7. | 2018-2019: Nicht belegt oder 2020: Hybrid-Standklimatisierung mit Funkfernbedienung oder 2021: Zusatzklimaanlage
B8. | 2018-2019: Nicht belegt oder 2020: Kompressor für Hybrid-Klimaanlage oder 2021-2022: Klimakompressor
B9. | Steuergerät für Zusatzbatterie
B10. | 2018-2019: Nicht belegt oder 2020-2024: Hochvoltbatterie (Hybrid)
B11. | 2018-2019: Nicht belegt oder 2020-2024: Hochvolt-Ladegerät
B14. | 2018-2019: Nicht belegt oder 2020-2024: Thermostat, Kühlmittelpumpe
B15. | 2018-2019: Nicht belegt oder 2020-2024: Steuergerät für Temperaturregelung
B16. | 2018-2019: Nicht belegt oder 2020: Diagnose-Interface (Gateway)
Sicherungsträger C (braun)
C1. | Steuergerät für Fahrerassistenzsysteme (zFAS)
C2. | 2018-2020: Sende- und Empfangsgerät für Telefon, Dachantenne oder 2021-2024: Telefonschnittstelle
C3. | 2018-2019: Lordosenstütze vorne rechts oder 2020-2021: Sitzelektronik, Lordosenstütze rechts oder 2022: Lordosenstütze rechts
C4. | Spurwechselassistent (Side Assist)
C5. | 2018-2019: Nicht belegt oder 2020-2021: Bedienteil für Fondklimatisierung oder 2022: Bedienteil für Fond-Entertainment
C6. | Reifendruck-Kontrollsystem
C7. | Notrufsystem (eCall)
C8. | 2018-2019: Nicht belegt oder 2020-2024: Funkempfänger für Standheizung, Steuergerät für Kraftstofftank
C9. | Wählhebel für Automatikgetriebe
C10. | TV-Tuner, Steuergerät für Kommunikation und Telematik
C11. | Keyless Entry / Startberechtigung (NFC)
C12. | Garagentoröffner (HomeLink)
C13. | Rückfahrkamera, Umgebungskameras (360°)
C14. | Zentralverriegelung, Rückleuchten
C16. | Gurtstraffer vorne rechts
Sicherungsträger D (schwarz)
D1-D16. | Nicht belegt
Sicherungsträger E (rot)
E2. | 2021-2022: Außenantenne
E3. | Abgasanlage, Aktuator für Motorsound, Steckdose für Klimatisierung
E4. | Bedienteil für Klimaanlage hinten
E5. | Anhängevorrichtung (Beleuchtung rechts), Sitzverstellung hinten rechts
E7. | Anhängevorrichtung
E8. | Anhängevorrichtung (Beleuchtung links), Sitzverstellung hinten links
E9. | Steckdose für Anhänger, Hochvoltbatterie
E10. | Allradantrieb (Sportdifferenzial)
E11. | Abgasnachbehandlung (AdBlue)
E12. | Startergenerator (48V)

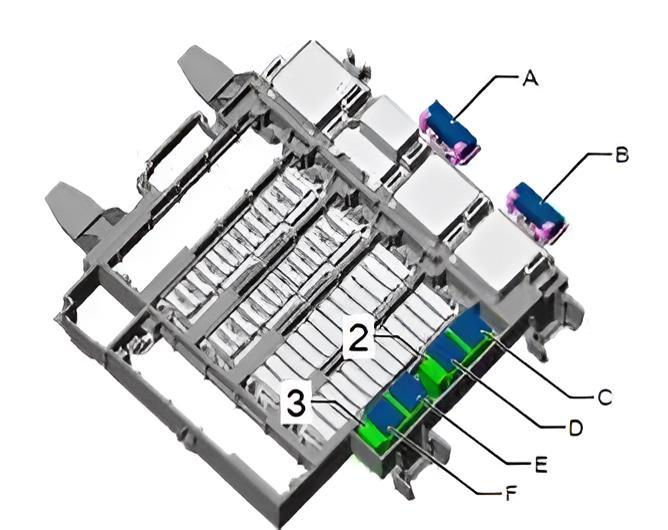

Zusätzliche Einzelsicherungen:
A. | Sitzverstellung Beifahrer mit Memory (Rechtslenker) 15A
B. | Nicht belegt
C. | Relais für Heckscheibenheizung 30A
D. | Kompressor für adaptives Fahrwerk 40A
E. | Nicht belegt
F. | Nicht belegt
Witterungsbedingte Korrosion durch Streusalz beeinträchtigt häufig die Leitfähigkeit an der Sicherung B5 für das Bremssystem, was zu Störungsmeldungen der elektromechanischen Feststellbremse führen kann. Zudem sollte die Sicherung C8 geprüft werden, falls die Funkfernbedienung der Standheizung ohne Funktion ist.
Im Innenraum
Im Fahrgastraum befinden sich zwei zentrale Sicherungsträger zur Absicherung der Bordnetzkomponenten.
Sicherungskasten Nr. 1 (Fußraum)

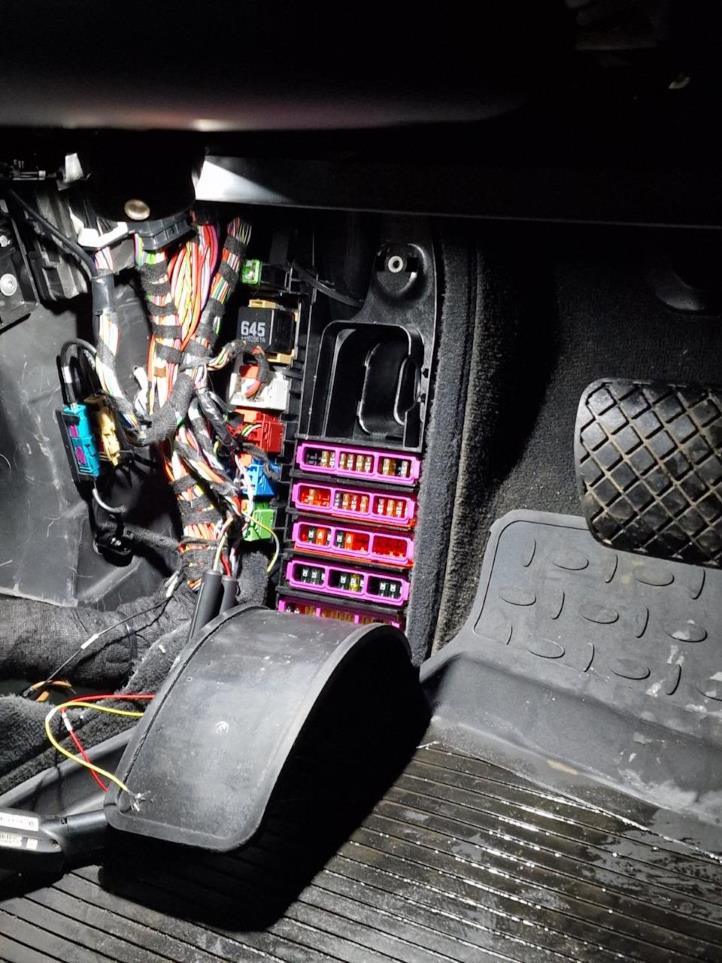

Dieser Träger befindet sich hinter der Fußstütze bzw. der Verkleidung im Fahrerfußraum.

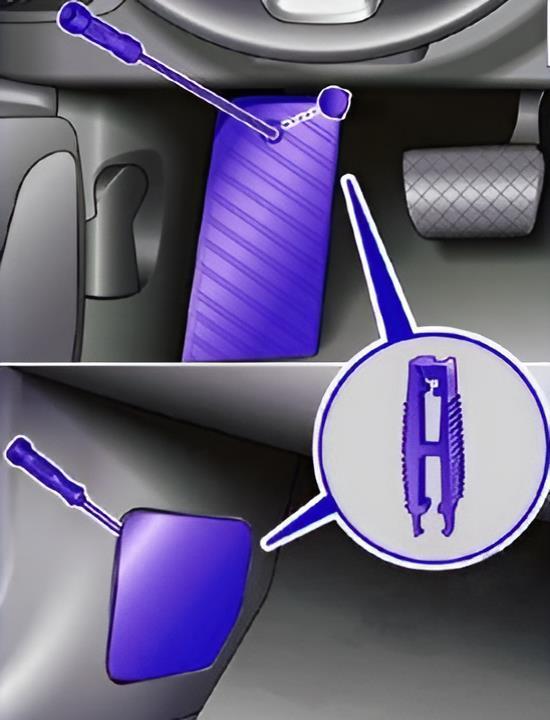

Darstellung des Zugangs über die Fußraumverkleidung.

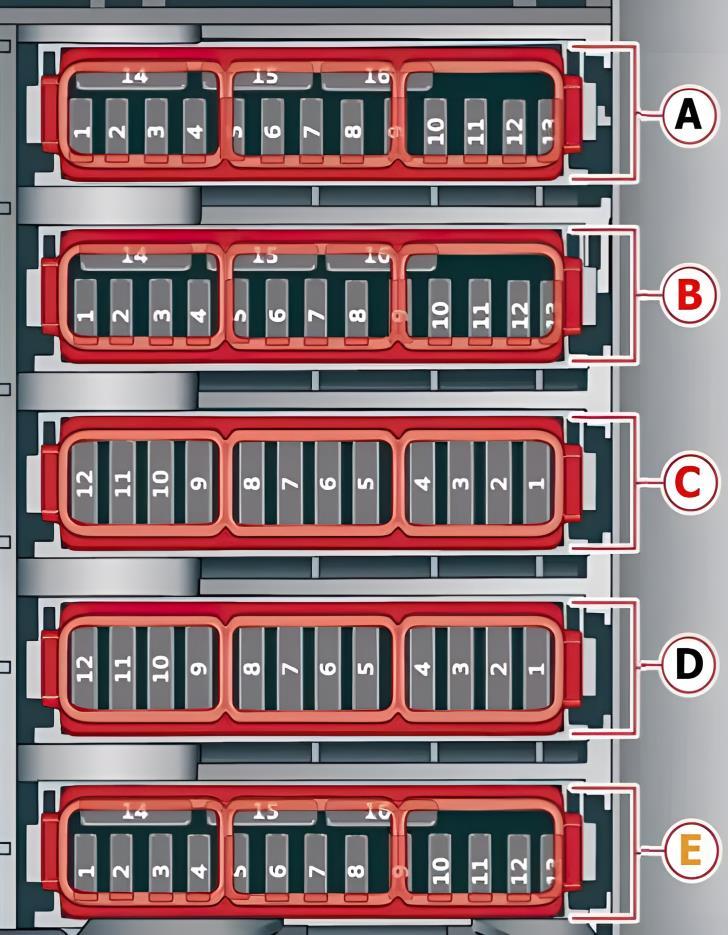

Belegungsplan
Nr. | Sicherungsbelegung
A1. | 2018-2019: Nicht belegt oder 2020-2023: Katalysatorheizung
A2. | Motorelektrik
A3. | Motorelektrik
A4. | Motorelektrik
A5. | Bremslichtschalter
A6. | 2018-2019: Motorelektrik oder 2020-2024: Motorventile, Nockenwellenverstellung
A7. | Motorelektrik
A8. | Motorelektrik
A9. | 2018-2020: Motorelektrik oder 2021-2024: Motorelektrik, 48V-Kühlmittelpumpe, 48V-Riemenstartergenerator
A10. | Öldruckschalter, Öltemperatursensor
A11. | 2018-2019: Anlasssteuerung oder 2020-2024: Motorelektrik, 48V-Komponenten, 12V-Startergenerator
A12. | Motorelektrik, Motorventile, aktive Motorlagerung
A13. | Kühlerlüfter
A14. | 2018-2019: Motorsteuergerät oder 2020-2024: Motorsteuergerät, Einspritzventile
A15. | 2018-2020: Motorsensorik bzw. 2021 bis 2024: Motorsensoren, Zündspulen, Lambdasonden
A16. | Kraftstoffpumpe (Sicherung für Kraftstofffördereinheit)
Sicherungsträger B (rot)
B1. | Diebstahlwarnanlage (DWA)
B2. | Motorsteuergerät
B3. | Lordosenstütze Fahrersitz
B5. | Alarmhorn
B6. | Elektromechanische Feststellbremse
B7. | Diagnose-Interface (Gateway Steuergerät)
B8. | 2018-2019: Innenbeleuchtung oder 2020-2024: Steuergerät für Dachelektronik
B9. | Steuergerät für Fahrerassistenzsysteme
B10. | Airbag-Steuergerät
B11. | Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS)
B12. | Diagnosestecker (OBD), Regen-/Lichtsensor
B13. | Klimabedienteil
B14. | Türsteuergerät vorne rechts
B15. | Klimakompressor, Bordnetzsteuergerät
B16. | Steuergerät für Zusatzbatterie, elektromechanischer Bremskraftverstärker
Sicherungsträger C (rot)
C1. | Zündspulen
C3. | 2018-2019: Nicht belegt oder 2020-2024: Hochvoltheizung, Kompressor
C5. | Aktive Motorlagerung
C6. | Automatikgetriebe
C7. | Kombiinstrument (Audi virtual cockpit)
C8. | Frischluftgebläse
C9. | Steuergerät für Scheibenwischermotor
C10. | Dynamiklenkung
C11. | Motorstartsystem
C12. | 2018-2019: Nicht belegt oder 2020: Automatikgetriebe oder 2021-2024: Zusatzhydraulikpumpe für Getriebeöl
Sicherungsträger D (schwarz)
D1. | Sitzheizung vorne
D2. | Scheibenwischeranlage
D3. | Scheinwerferelektronik links
D4. | Panoramaglasdach
D5. | Türsteuergerät vorne links
D6. | Steckdosen / 12V-Anschlüsse
D7. | Türsteuergerät hinten rechts
D8. | Steuergerät für Allradantrieb (quattro)
D9. | Scheinwerferelektronik rechts
D10. | Scheibenwaschanlage / Scheinwerferreinigungsanlage
D11. | Türsteuergerät hinten links
D12. | Standheizung
Sicherungsträger E (braun)
E1. | 2018-2019: Sitzbelüftung, Sitzheizung, Innenspiegel, Klimatisierung oder 2020-2024: Sitzkomfortfunktionen, Innenspiegel, Fond-Klimabedienteil, Diagnosestecker, TMC-Antenne
E2. | 2018-2019: Klimasteuerung oder 2020-2024: Bordnetzsteuergerät, Gateway-Steuergerät
E3. | Aktuatorsystem für Motorsound (Soundaktor)
E4. | Getriebeheizungsventil
E5. | Motorstartsystem
E7. | Aktives Fahrpedal
E8. | Nachtsichtassistent, aktive Wankstabilisierung
E9. | Adaptiver Geschwindigkeitsassistent (ACC), Radarsensorik
E11. | Kreuzungsassistent, Umfeldsensorik
Ein fehlender Zugriff auf das On-Board-Diagnosesystem (OBD) während der Hauptuntersuchung (HU) resultiert häufig aus einer defekten Sicherung B7. Zudem können Spannungsabfälle im ESC-Kreis über Sicherung B11 bei extremen Kaltstarts zu sporadischen Fehlermeldungen in der Instrumententafel führen.
Sicherungskasten Nr. 2 (Armaturentafel)

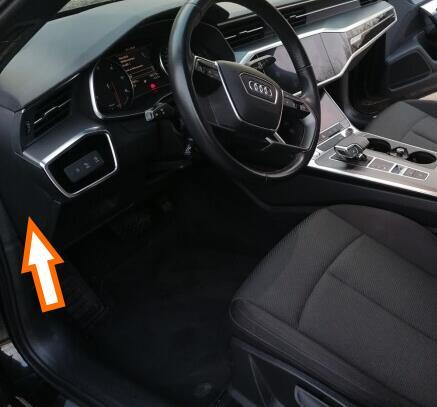

Dieser Sicherungsträger befindet sich an der Stirnseite der Instrumententafel auf der Fahrerseite.

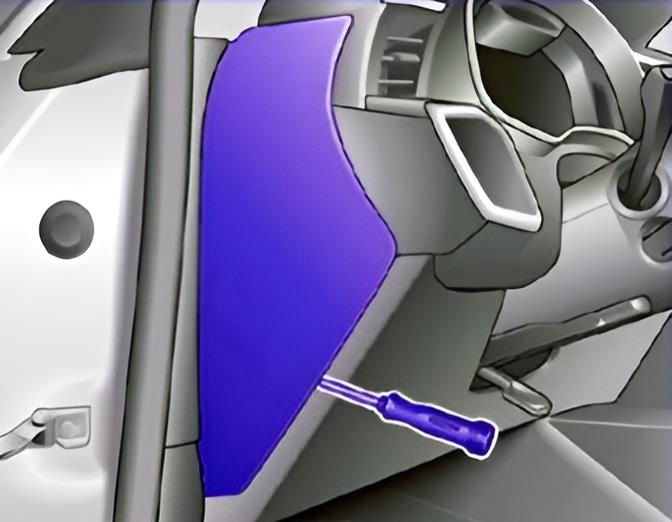

Zum Freilegen der Sicherungen muss die seitliche Abdeckung vorsichtig ausgehebelt werden.
Belegungsplan
Nr. | Sicherungsbelegung
Sicherungsträger A (schwarz)
A2. | Elektrische Lenksäulenverstellung
A3. | CD/DVD-Laufwerk
A4. | Lenksäulenelektronik
A5. | Lichtschalter, Bedientafeln
A6. | Lautstärkeregler
A7. | Kombiinstrument
A8. | MMI Touch-Displays (Zentraldisplays)
A9. | Lenkradheizung
Sicherungsträger B (braun)
B2. | Steuergerät für Informationselektronik (MMI)
B3. | Audiosystem, USB-Schnittstellen, Sicherung für Zigarettenanzünder
B4. | Head-up-Display (HUD)
B5. | Klimaanlage, Air Quality Paket (Ionisator, Aromatisierung)
B9. | Elektrische Lenksäulenverriegelung (ELV)
