Der BMW X5 ist ein Oberklasse-SUV (Sports Activity Vehicle) des deutschen Automobilherstellers BMW. Das Fahrzeug wurde 1999 auf der North American International Auto Show in Detroit vorgestellt. Im Jahr 2003 erhielt das Modell ein umfassendes Facelift. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des BMW X5 (erste Generation; Baureihe E53; Motoren: 3.0d, 3.0i, 4.4i, 4.6is, 4.8is). Baujahre: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Sicherungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Elektrische Komponenten und Steuergeräte

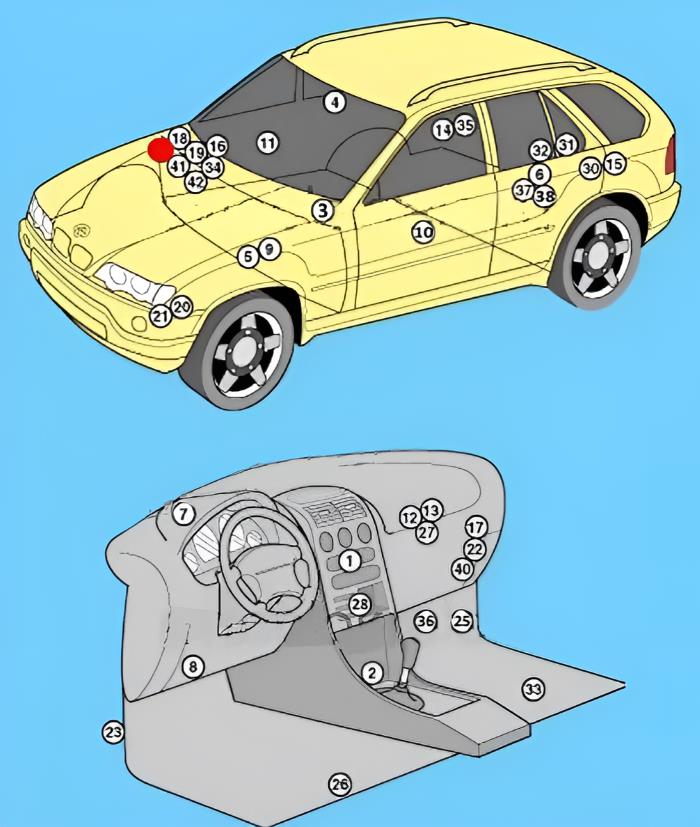

Übersicht der allgemeinen Anordnung der elektronischen Module im Fahrzeug.
Nr. | Bauteil
1. | Klimabedienteil (Steuergerät für Heizung/Klimaanlage)
2. | SRS-Steuergerät (Airbag-Diagnosemodul)
3. | DWA-Sirene (Diebstahlwarnanlage) – am Ansauggeräuschdämpfer
4. | Innenraumschutz-Sensor (Diebstahlwarnanlage) – über dem Innenspiegel
5. | Steuergerät für Zusatzheizung/Standheizung – falls vorhanden
6. | Fahrzeugbatterie – in der Reserveradmulde
7. | Datenbus-Verbinder
8. | Diagnoseanschluss (OBD) 1
9. | Diagnoseanschluss (OBD) 2 (03/00–09/00)
10. | Türmodul Fahrerseite
11. | Türmodul Beifahrerseite
12-13. | Sicherungs- und Relaiskasten im Fahrgastraum (hinter dem Handschuhfach)
14-15. | Sicherungs- und Relaiskasten im Kofferraum
16. | Sicherungs-/Relaisbox Motorraum rechts – 4.4/4.8 (ab 10/03)
17. | Steuergerät für Leuchtweitenregulierung
18. | Steuergerät für Scheinwerferreinigungsanlage – Dieselmodelle
19. | Steuergerät für Scheinwerferreinigungsanlage – Benzinmodelle
20. | Signalhorn (Hupe) 1
22. | Entlastungsrelais Klemme 15: Sitzverstellung, Lenksäulenverstellung, Schiebedach
23. | Steuergerät für elektronische Wegfahrsperre (EWS)
25. | Lichtcheckmodul (LCM)
26. | Steuergerät für Sitz-/Lenksäulen-Memory – unter dem Sitz
27. | Grundmodul (GM) 1 – Funktionen: Airbag-System, DWA, ABS-System (ab 10/03), Zentralverriegelung, Fensterheber, Warnblinkanlage, Scheinwerferreinigung, Innenbeleuchtung, Wischersteuerung
28. | Grundmodul (GM) 2 – Funktionen: ABS-System, Sitzheizung, Reifendruckkontrolle (RDC)
30. | Navigationsrechner / Navigationssystem
31. | Steuergerät für Park-Distance-Control (PDC) – Kofferraumboden
32. | Steuergerät für Heckscheibenwischer/-wascher – in der Heckklappe
33. | Steuergerät für elektrische Sitzverstellung – unter dem Sitz
34. | Anlasserrelais – 4.4/4.6
35. | Steuergerät für Niveauregulierung – falls vorhanden – rechte Kofferraumseite
36. | Steuergerät für Luftfederung – falls vorhanden – im Beifahrerfußraum
37. | Anhängermodul (AHM) – Reserveradmulde
38. | Steuergerät für Verteilergetriebe – unter der Rücksitzbank links
39. | Getriebesteuergerät (EGS)
40. | Steuergerät für Reifendruckkontrolle (RDC)
41. | Wischerrelais – 3.0 Diesel (DDE4)
42. | Wischerrelais – 3.0 Diesel (DDE5) / Benzinmodelle
Im Motorraum
In der E-Box im Motorraum befinden sich ein Sicherungsträger sowie zwei Relaismodule.
Sicherungskasten (E-Box)

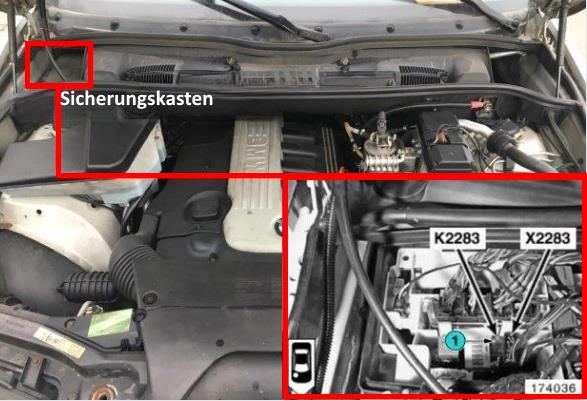

Einbauort im Motorraum (Beifahrerseite hinten).
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Einspritzventile (Zyl. 5–8), Motorsteuergerät (DME/DDE), Nockenwellensteuerung | 30A
2. | Aktivkohlefilter, Nockenwellensensoren, VANOS-Magnetventile | 20A
3. | Zündspulen | 20A
4. | Zündspulen | 20A
5. | Kurbelwellensensor, Heißfilm-Luftmassenmesser, Nockenwellenpositionsgeber, Kennfeldthermostat | 30A
6. | Einspritzventile (Zyl. 1–6) | 20A
7. | Elektronische Getriebesteuerung (EGS) | 20A
8. | Motorsteuergerät (DME), Lambdasondenheizung | 30A
9. | Reserve | 10A
10. | Valvetronic-Steuergerät | 40A
11. | Stellmotor Verteilergetriebe | 40A
Relaisblöcke
Nr. | Bezeichnung
Block Nr. 1
R1. | Relais für Scheinwerferreinigungsanlage
R2. | Relais für Sekundärluftpumpe
R3. | Wischerrelais
R4. | Anlasssperre-Relais
Block Nr. 2
R1. | Entlastungsrelais Klemme 15 oder Einspritzventile
R2. | Hauptrelais DDE oder DME
R3. | Relais für Saugrohrheizung
R4. | Motorsteuerung
Im Innenraum

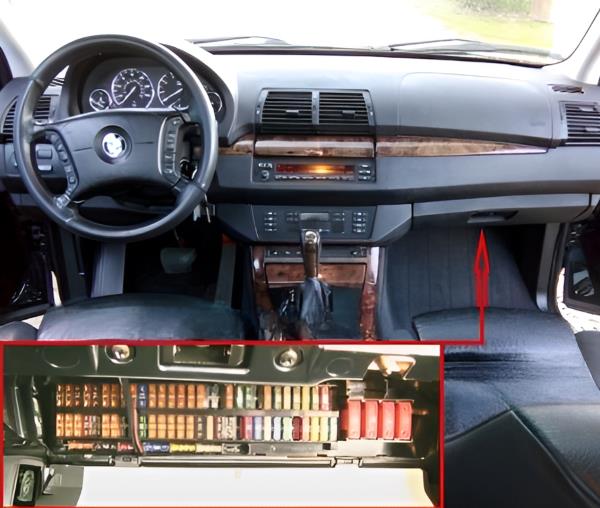

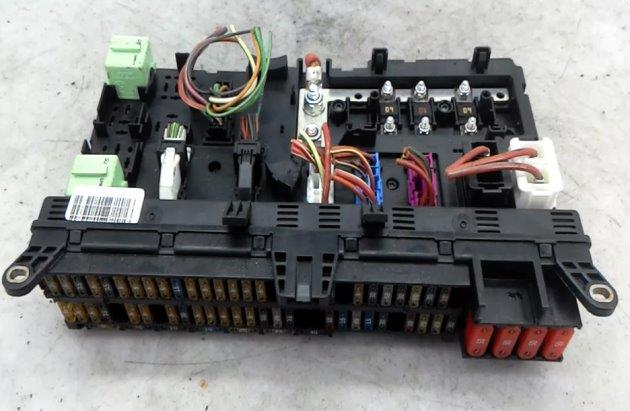

Der Hauptsicherungskasten befindet sich hinter der Rückwand des Handschuhfachs. Um Zugang zu erhalten, öffnen Sie das Handschuhfach und lösen die zwei Drehverschlüsse der Abdeckung.
Beispielabbildung der Einbausituation.
Der Sicherungskasten hinter dem Handschuhfach leidet beim E53 oft unter thermischer Alterung der Kontaktbahnen. Ein kritisches Bauteil ist die Sicherung 61 (50A) für die Elektrolüfterzarge. Da der Lüftermotor bei älteren Fahrzeugen oft schwergängig wird, steigt die Stromaufnahme, was diesen Hochstrom-Sicherungshalter thermisch extrem belastet. Ebenso ist die Sicherung 40 (30A) für die Scheibenwischer ein Klassiker: Wenn das Gestänge festsitzt, brennt sie sofort durch. Oft liegt das Problem nicht an der Sicherung selbst, sondern an korrodierten Steckplätzen durch Feuchtigkeit im Fußraum, was zu hohen Übergangswiderständen führt.

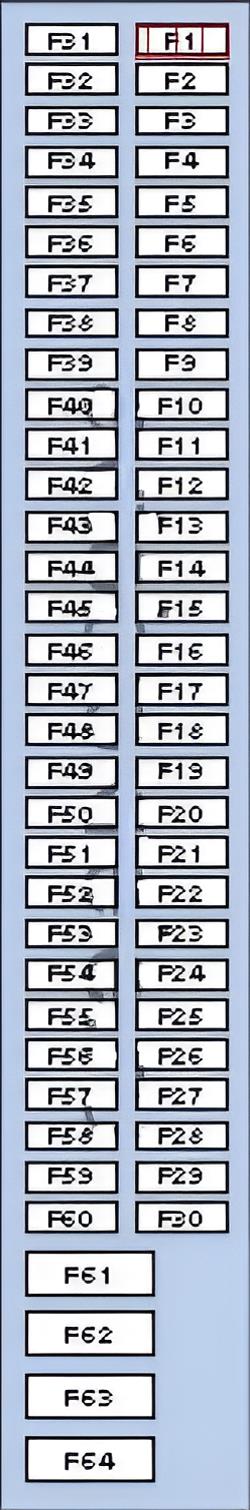

Belegungsplan
Nr. | Verbraucher | Ampere
1. | Diagnoseanschluss, Kombiinstrument | 5A
2. | Lichtmodul (LCM) | 5A
3. | Heizungs- und Klimaanlagensteuerung (ab 02/01) | 5A
4. | Relais für Zündspulen | 5A
5. | Lichtmaschine, Ölstandssensor, Sicherungsbox Elektrolüfter | 7,5A
6. | Innenspiegel (abblendbar), Park-Distance-Control (ab 02/04), Reifendruckkontrolle | 5A
7. | Relais für Zündkreis | 5A
8. | Instrumentenbeleuchtung | 5A
9. | SRS-System, Bremslichtschalter, Lichtmodul | 5A
10. | Signalhorn (Hupe) | 15A
11. | Wegfahrsperre (EWS) | 5A
12. | Instrumentenkombination, Lenkwinkelsensor | 5A
13. | Diebstahlwarnanlage, Innenspiegel | 5A
14. | Grundmodul 1 | 5A
15. | Reifendruckkontrolle (ab 02/04) | 5A
16. | Zündschloss | 5A
17. | Innenbeleuchtung | 5A
18. | Unbelegt
19. | Unbelegt
20. | Türmodul Fahrerseite | 30A
21. | Elektrische Sitzverstellung | 30A
22. | Unbelegt
23. | Unbelegt
24. | Türmodul Beifahrerseite | 30A
25. | Zusatzsteckdose, Sicherung Zigarettenanzünder E53 | 25A
26. | Hauptrelais Klemme 15 (Zündung) | 30A
27. | Grundmodul 1 | 20A
28. | Scheinwerferreinigungsanlage | 30A
29. | Airbag | 10A
30. | Unbelegt
31. | Motormanagement | 5A
32. | Hauptstromkreisrelais, Grundmodul 2 | 5A
33. | Sicherung Zigarettenanzünder BMW X5 E53 | 5A
34. | Heckscheibenheizung, Klimabedienteil | 7,5A
35. | Unbelegt
36. | Ladesteckdose | 5A
37. | Grundmodul 2 | 5A
38. | Unbelegt
39. | Kupplungsschalter, Wegfahrsperre | 5A
40. | Scheibenwischer | 30A
41. | Heckscheibenwaschanlage, Grundmodul 1 | 5A
42. | Innenbeleuchtung | 5A
43. | Kombiinstrument | 5A
44. | SRS-System, Elektrische Sitzverstellung | 5A
45. | Kombiinstrument | 5A
46. | Steuergerät Verteilergetriebe | 7,5A
47. | Kraftstoffpumpenrelais (Benzinpumpe) | 25A
48. | Heizung/Klimaanlage | 7,5A
49. | Unbelegt
50. | Unbelegt
51. | Antiblockiersystem (ABS), Motorsteuerung | 10A
52. | Diagnoseanschluss (OBD) (ab 09/00) | 15A
53. | Grundmodul 2 | 25A
54. | Elektronische Getriebesteuerung | 15A
55. | Antiblockiersystem (ABS) | 30A
56. | Unbelegt
57. | Lenkwinkelsensor / Längsbeschleunigungssensor | 15A
58. | Schiebedach | 20A
59. | Zuheizer / Standheizung | 20A
60. | Grundmodul 1 | 30A
61. | Elektrolüfter (Kühlung) | 50A
62. | Sekundärluftpumpe | 50A
63. | Antiblockiersystem (ABS) | 50A
64. | Gebläseendstufe (Heizung/Klimaanlage) | 50A

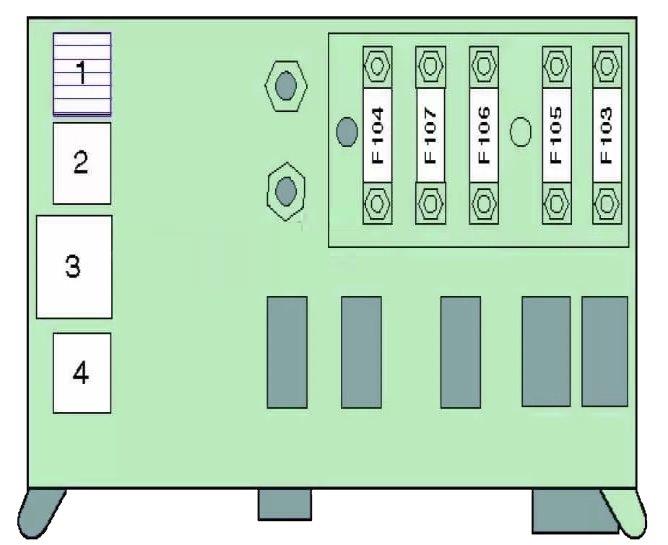

Zusätzliche Sicherungen und Relais an der Oberseite des Trägers
Nr. | Beschreibung | Ampere
F103. | Unbelegt
F104. | Glühanlage (Diesel) | 10A
F105. | Wegfahrsperre, Zündschloss – 4.4/4.6 (ab 02/02) | 80A
F106. | Zündschloss, Lichtmodul | 50A
F107. | Lichtmodul | 50A
1. | Kraftstoffpumpenrelais (Diesel)
2. | Unbelegt
3. | Steuergerät für Innenbeleuchtung
4. | Hupenrelais
Im Kofferraum
Hier befinden sich zwei Blöcke zur Absicherung der heckseitigen Bordelektronik.

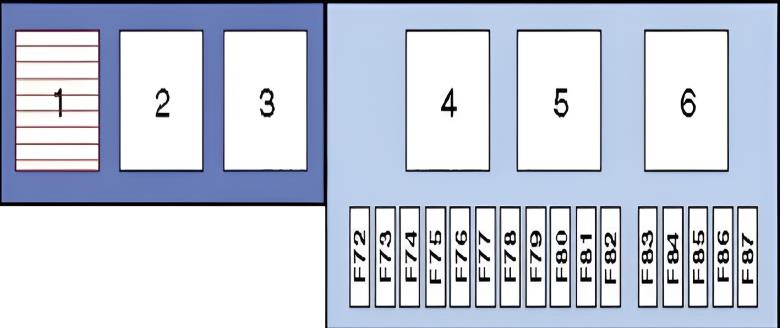

Sicherungskasten (hinten rechts)

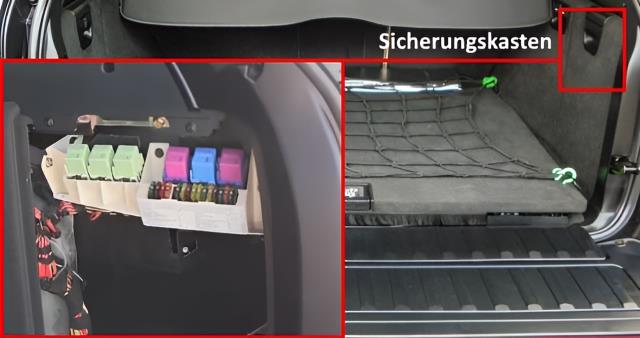

Dieser befindet sich hinter der rechten Seitenverkleidung des Kofferraums.
Im rechten Kofferraumfach sitzt die Absicherung für die Hochstromverbraucher. Besonders die Sicherung F87 (30A) für den Kompressor der Luftfederung ist oft defekt. Bei undichten Luftbälgen läuft der Kompressor im Dauerbetrieb, überhitzt und zerstört die Sicherung. Auch der Bereich um die Hauptsicherungen an der Batterie ist anfällig: Die Sicherung F202 (80A), welche den hinteren Kasten versorgt, kann bei Kurzschlüssen in der Anhängersteckdose (F78) oder Überlastung der Heckscheibenheizung (F85) auslösen. Korrosion durch Feuchtigkeit kann hier die gesamte Heckelektronik lahmlegen.
Belegungsplan
Nr. | Verbraucher | Ampere
F72. | Audiosystem, Navigationssystem | 30A
F73. | Relais für Zündspulen | 7,5A
F74. | Telefon | 10A
F75. | Audiosystem, Navigationsrechner | 5A
F76. | Unbelegt
F77. | Elektrische Rücksitzbankverstellung | 30A
F78. | Anhängersteckdose | 20A
F79. | Steuergerät Niveauregulierung | 7,5A
F80. | Entlastungsrelais Klemme 15 | 20A
F81. | Heckscheibenwaschanlage | 20A
F82. | Unbelegt
F83. | 12V-Steckdose hinten | 20A
F84. | Heckklappenschloss / Zuziehhilfe | 7,5A
F85. | Heckscheibenheizung | 30A
F86. | Standheizung / Zuheizer | 5A
F87. | Kompressor für Niveauregulierung / Luftfederung | 30A
R1. | Relais für Sitzheizung hinten
R2. | Relais für Heckscheibenheizung
R3. | Relais für Audiosystem
R4. | Relais für Heckklappenentriegelung (unten)
R5. | Relais für Fond-Sitzverstellung
R6. | Relais für Heckklappenentriegelung (oben)
Hochstromsicherungen

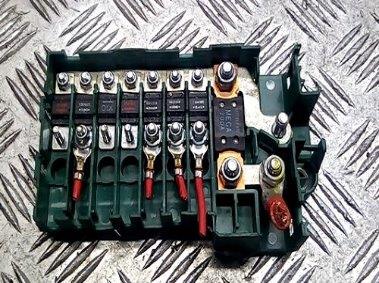

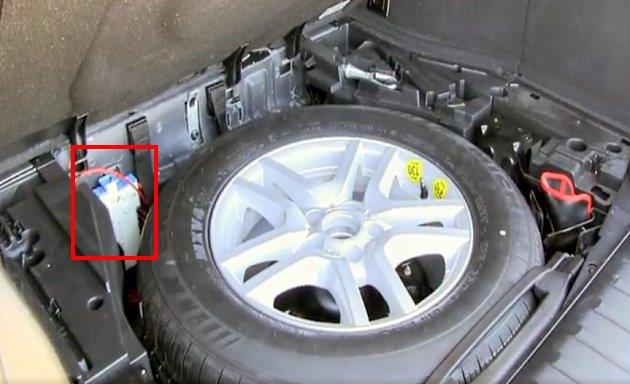

Die Stromverteilerplatte befindet sich unmittelbar neben der Batterie.
Gesamtansicht des Batteriefachs.

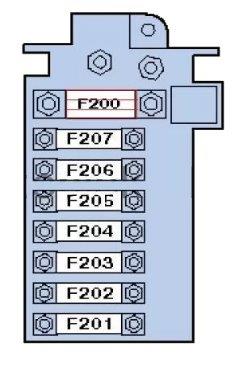

Belegungsplan
Nr. | Versorgungskreis | Ampere
F200. | Hauptspeisung Sicherungs- und Relaiskästen Fahrgastraum | 200A
F201. | Anhängermodul (ab 09/01) | 50A
F202. | Kofferraum-Sicherungshalter (Versorgung F83–F87) | 80A
F203. | Glühzeitsteuergerät (Diesel) | 100A
F204. | Kompressor für Niveauregulierung | 50A
F205. | Anhängermodul (bis 08/01) | 50A
F206. | Kofferraum-Sicherungshalter (Versorgung F77–F81) | 80A
F207. | Kofferraum-Sicherungshalter (Versorgung F72–F74) (ab 02/02) | 80A
Separates Relaismodul
R1 – Relais für Luftkompressor und Niveauregulierungsmodul.
