Der F15 ist die dritte Generation des X5 Mid-Size-Crossover-SUV der deutschen Firma BMW. Die Produktion wurde im November 2013 in Europa gestartet. Gleichzeitig mit der Einführung des neuen Modells wurde das Vorgängermodell - E70 - aus der Produktion zurückgezogen. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im BMW X5 (dritte Generation; Karosserie Marke F15). Baujahre: 2013, 2014, 2015, 2016, 2017, 2018.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Experten-Tipp: Batteriesensor (IBS) und Fehlermeldung „Antrieb gestört“. Bei der BMW X5 F15 Baureihe ist der intelligente Batteriesensor (IBS) extrem präzise. Ein wichtiger Hinweis: Laden Sie die Batterie niemals direkt an den Polen im Kofferraum, sondern nur über die Ladestützpunkte im Motorraum. Andernfalls wird der Ladestrom am IBS vorbeigeführt, was zu fehlerhaften SOC-Werten (State of Charge) führt. Dies provoziert oft die Meldung „Antrieb gestört“, da das Energiemanagement die Stromzufuhr zu den Aktoren der variablen Nockenwellensteuerung (VANOS) einschränkt. Prüfen Sie vor einem teuren Batteriewechsel die 5A-Sicherung des IBS; oft verhindert Korrosion am Stecker das „Einschlafen“ der Steuergeräte, was die Batterie innerhalb von 48 Stunden entlädt.
Im Kofferraum

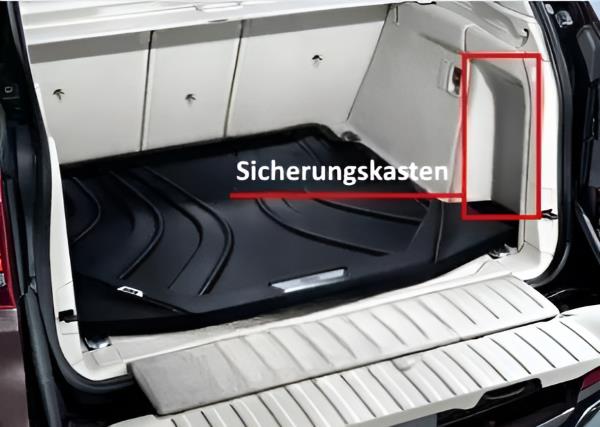

Der Sicherungskasten befindet sich hinter der Verkleidung auf der rechten Seite.

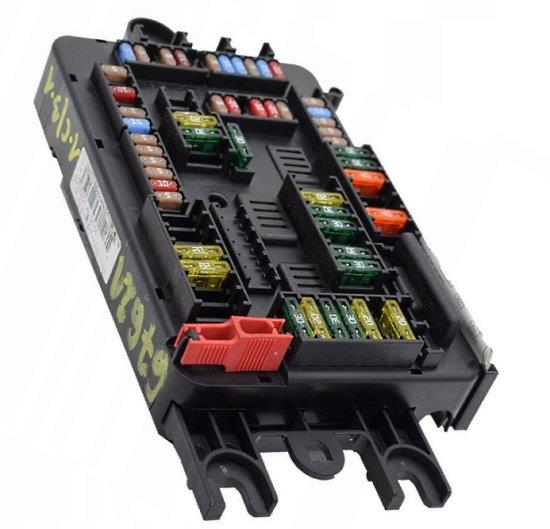

Gesamtansicht.

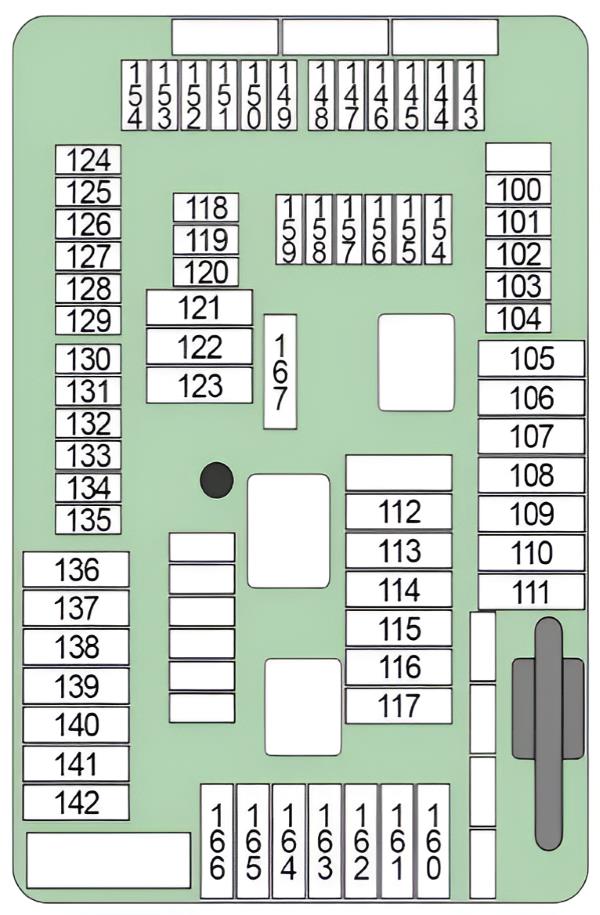

Belegungsplan
Nr. | Beschreibung | Ampere
100. | Schlüssel für Feststellbremse | 5A
101. | Scheinwerfer rechts | 15A
102. | Hochspannungsbatteriepaket | 5A
103. | Sirene mit Überrollschutz | 5A
104. | Steuergerät für die Feststellbremse, Benzindampf-Lecksucher - Natural Vacuum Leak Detection (NVLD) | 5A
105. | Elektrischer reversibler Sicherheitsgurtaufrollmechanismus auf der rechten Seite | 30A
106. | Drehmomentverteilung zwischen den Rädern der Hinterachse | 30A
107. | Automatischer Heckklappenlift (→07.2016) oder Heckklappenfunktionsmodul (08.2016→) | 40A
108. | Leer
109. | Leer
110. | Relais Luftfederungskompressor | 40A
111. | Leer
112. | Hybrid-Druckbehälter-Elektronik | 20A
113. | Anhänger-Elektroanschlussmodul | 30A
114. | Anhängerelektrik-Anschlussmodul | 30A
115. | Scheinwerfer rechts | 20A
116. | Steuergerät Feststellbremse | 30A
117. | Elektrische Rückfahreinrichtung zum Aufrollen des Sicherheitsgurtes links | 30A
118. | Videosignalschalter (VSW) | 5A
119. | Leer
120. | Leistungssteuereinheit oder Motor N20: Ladegerät für Zusatzbatterie | 5A
121. | Hauptgerät | 20A
122. | Audioverstärker | 30A
123. | Leer
124. | Videobaustein | 5A
125. | Leer
126. | Automatischer Heckklappenschließer (Beifahrerseite) | 10A
127. | DVD-Wechsler | 5A
128. | Kabelladestation, Antennenverstärker (kabelloses Laden), Bodenplatte | 5A
129. | Active Sound Design (ASD) Audiosystem | 15A
130. | Automatischer Heckklappenlift | 5A
131. | Gepäckraumbeleuchtung, Gepäckraumschlüssel an der Gepäckraumklappe von innen, Geräuschfilter | 5A
132. | Drehmomentverteilung zwischen den Rädern der Hinterachse, elektronische Bodenfreiheitskontrolle | 5A
133. | Klimaregelung hinten | 5A
134. | Automatischer Türschließer hinten (Fahrerseite) | 5A
135. | Not-Aus-Terminal für Gasgenerator | 5A
136. | Leer
137. | Leer
138. | Leer
139. | Steckdose für Anhängeranschluss | 20A
140. | Kofferraumdeckelverriegelung | 20A
141. | Leer
142. | Leer
143. | Kühlschrank-Relais | 10A
144. | SCR-Steuergerät (Selektive Katalytische Reduktion) | 15A
145. | Einparkhilfe, Lüfter des Informationssystems | 5A
146. | Elektrische Schalldämpferklappe (Nr. 1, Nr. 2) | 15A
147. | Steuergerät für selektive katalytische Reduktion (SCR - Selective Catalytic Reduction) | 15A
148. | Fahrspurwechselwarnung (SWW) | 5A
149. | Scheinwerfer rechts | 7,5A
150. | →06.2016: Elektronische Rückstelleinheit des berührungslosen Kofferraumöffnungssystems, Komfort-E-Ladung (Hybrid) 5A oder 07.2016→: Elektronische Rückstelleinheit des berührungslosen Kofferraumöffnungssystems, Komfort-E-Ladung (Hybrid), Kofferraumfunktionsmodul 7.5A | 5A / 7.5A
151. | USB-HUB (USB-Anschluss Nr. 1/Nr. 2, AUX-In-Anschluss) | 5A
152. | Elektrischer Rückfahrgurtaufroller links/rechts | 5A
153. | Steuergerät für selektive katalytische Reduktion (SCR) | 15A
154. | Rundumsichtkamera (TRSVC), Rückfahrkamera | 5A
155. | Schließer der Beifahrertür | 10A
156. | Entriegelungsbetätiger für die Fahrertür | 10A
157. | Leer
158. | Audiosystem im hinteren Fahrgastraum | 10A
159. | Audioverstärker, Lüfter des Informationssystems | 5A
160. | Heizung hinten | 20A
161. | Leer
162. | Steckdosen in der zweiten Sitzreihe, Steckdose im Gepäckraum | 20A
163. | Anhängerelektrik-Anschlussmodul | 30A
164. | Beheizter rechter Rücksitz | 30A
165. | Kraftstoffpumpensteuergerät (EKPS) | 20A
166. | Sitzheizung hinten links | 30A
167. | Automatischer Türschließer für Fahrer, automatischer Türschließer für Beifahrer | 30A

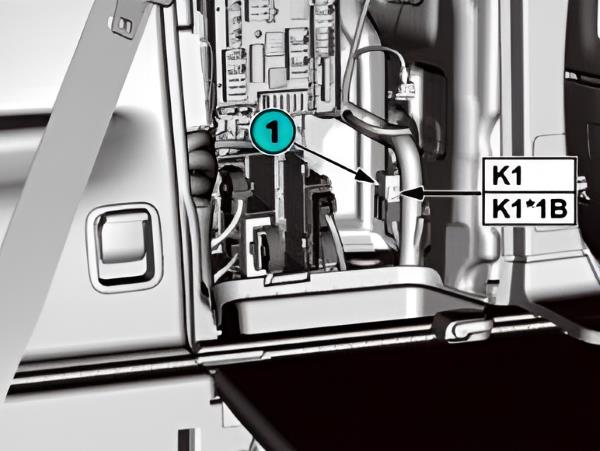

Luftfederung und Kühlschrankrelais (falls vorhanden).
Im Innenraum des Fahrzeugs
Hier befinden sich zwei Sicherungskästen, die für den Schutz der Stromkreise des Fahrzeugs zuständig sind.
Sicherungskasten Nr. 1

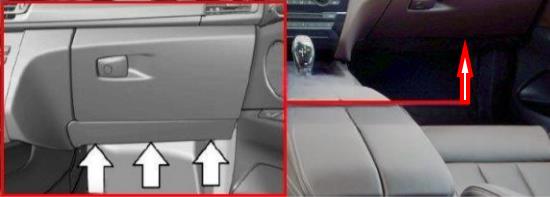

Er befindet sich unter dem Handschuhfach im Fußraum des Beifahrers. Um an ihn heranzukommen, müssen Sie die Verschlüsse des Deckels abschrauben.

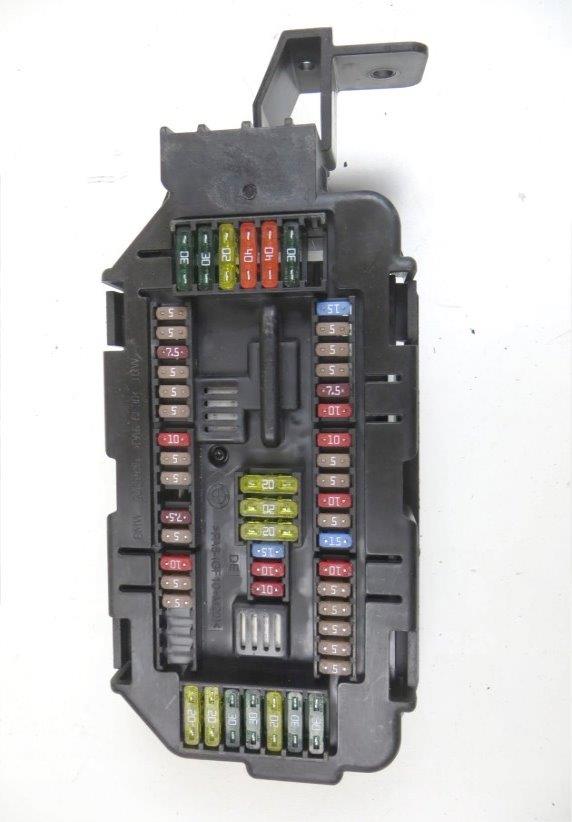

Foto - Beispiel.

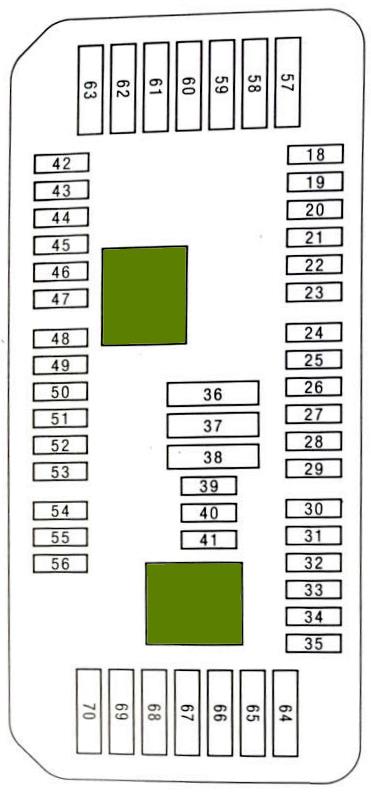

Belegungsplan
Nr. | Beschreibung | Ampere
19. | Fernbedienungsempfänger | 5A
20. | Dachkonsole | 5A
21. | Vorglühsteuergerät | 5A
22. | Schaltereinheit Fahrertür, Außenspiegel auf Beifahrerseite | 7,5A
23. | Motormanagementsystem (DME) | 10A
24. | Elektronisches Getriebesteuerungssystem | 10A
25. | Touchbox, Steuergerät (Joystick) | 5A
26. | Versenkbarer Lautsprecher in der Instrumententafel, Schalter für Sitzheizung hinten links/rechts | 5A
27. | Ventilblock für die Lendenwirbelstütze des Fahrer-/Beifahrersitzes, Schalterblock für die Einstellung der Sitzposition auf der Fahrer-/Beifahrerseite | 10A
28. | Regen-/Licht-/Sonnensensor, Dachkonsole, beleuchtete Außenspiegel | 5A
29. | Zusätzliche Kühlmittelpumpe | 15A
30. | Kühlmittelpumpe für Ladeluftkühler | 10A
31. | Unterbrecherrelais für elektrisches Gebläse | 5A
32. | Verteilergetriebe | 5A
33. | N63-, S63-Motor: Turbolader-Kühlmittelpumpe bzw. N20-Motor: Elektrischer Klimakompressor, elektrischer Zuheizer | 5A
34. | Integriertes Fahrwerksmanagementsystem (ICM) | 5A
35. | Elektrochromer Rückspiegel | 5A
36. | Steckdose in der Armlehne | 20A
37. | Zigarettenanzünder-Sicherung BMF X5 f15 | 20A
38. | Dachkonsole (Stromzuführung zu Pin 30) | 20A
39. | Scheinwerfer links | 15A
40. | Leer
41. | S63-Motor: Ladeluft-Kühlmittelpumpe bzw. N20-Motor: Kältemittel-Absperrventil im Fahrgastraum, elektronische elektrische Maschinensteuerung (EME) | 10A
42. | Elektronische Stoßdämpfersteifigkeitsregelung, elektrochromer Rückspiegel | 5A
43. | Richtungsweisendes Licht links/rechts | 5A
44. | Videokamerabasierte Fahrerassistenzsysteme (KAFAS), aktives Lenksystem | 7,5A
45. | Aktive Geschwindigkeitsregelung (ACC), Sensoren für automatische Luftverschmutzungskontrolle (AUC) | 5A
46. | Kühlerjalousieaktuator / B47-, N47-, N57-Motoren: Motorkurbelgehäuseentlüftung Heizung, Kühlerjalousieaktuator | 5A
47. | Nachtsichtelektronik (NVE), Fahrzeugschallgeber (VSG) | 5A
48. | Schaltzentrale in der Lenksäule | 10A
49. | Lenkwinkelsensor / N57D30T1: Kühlsystem-Behälter-Absperrventil, Lenkwinkelsensor | 5A
50. | Kombiinstrument | 5A
51. | Leer
52. | Kombiinstrument | 7,5A
53. | Handschuhfachbeleuchtung, Beleuchtung der Instrumententafelverkleidung (Fahrer-/Beifahrerseite), Beleuchtung der Instrumententafelverkleidung auf der Fahrerseite, Beleuchtung des Fußraums Fahrer/Beifahrer | 5A
54. | Gangwahlschalter (GWS) | 10A
55. | Servotronic (SVT), elektromechanische Servolenkung (EPS) | 5A
56. | Vertikal-Dynamik-Regelung (VDM) | 5A
57. | Scheinwerfer links | 20A
58. | Dynamische Stabilitätskontrolle (DSC) | 30A
59. | Aktivlenkungssystem | 40A
60. | Heizung | 40A
61. | Elektronisches System zur Einstellung der Stoßdämpfersteifigkeit | 20A
62. | vor 06.2016: Vertikaldynamik-Managementsystem (VDM) 30A oder ab 07.2016: Vertikaldynamik-Managementsystem (VDM) 20A | 30A / 20A
63. | Verteilergetriebe (VTG) | 30A
64. | Beifahrersitzheizungsmodul | 30A
65. | Fahrersitzheizungsmodul | 30A
66. | Standheizung / Zuheizer | 20A
67. | Schaltereinheit für die Sitzpositionseinstellung auf der Fahrerseite (ohne Sitzmodul (SMFA)), Fahrersitzmodul (SMFA) | 30A
68. | Schaltereinheit Sitzverstellung Beifahrerseite (ohne Sitzmodul (SMBF)), Beifahrersitzmodul (SMBF) | 30A
69. | Elektronisches Getriebesteuerungssystem (EGS) | 20A
70. | Elektrische Lenksäulenverstellung | 20A

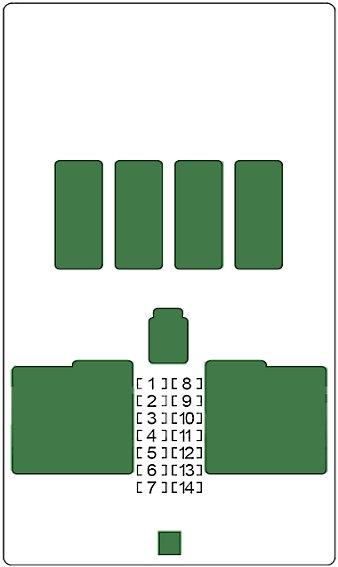

Sicherungskasten Nr. 2

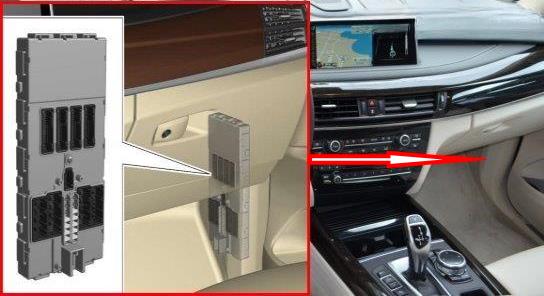

Er befindet sich in der Nähe des Beifahrerfußraums an der vorderen Säule und wird von der Verkleidung verdeckt.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Hubantrieb für Beifahrerfenster | 30A
2. | Hebeantrieb für die Heckscheibe auf der Fahrerseite | 30A
3. | Türverriegelung Beifahrerseite | 20A
4. | Aktuator für Fensterheber auf der Fahrerseite | 30A
5. | Beheizte Heckscheibe | 30A
6. | Heckscheibenheber auf der Beifahrerseite | 30A
7. | Schloss der Fahrertür | 20A
8. | Leer
9. | Schaltzentrale in der Lenksäule, Lichtschaltereinheit, Steuergerät für Fahrerassistenzsystem mit Warnblinkschalter | 5A
10. | Scheinwerfer links | 7,5A
11. | Diagnosesteckdose, Heizung und Klimaanlage, Dynamische Stabilitätskontrolle (DSC) | 7,5A
12. | Telematikeinheit, elektronische Türgriffeinheiten | 5A
13. | Hupe (hoher/tiefer Ton) | 15A
14. | Leer
Im Motorraum

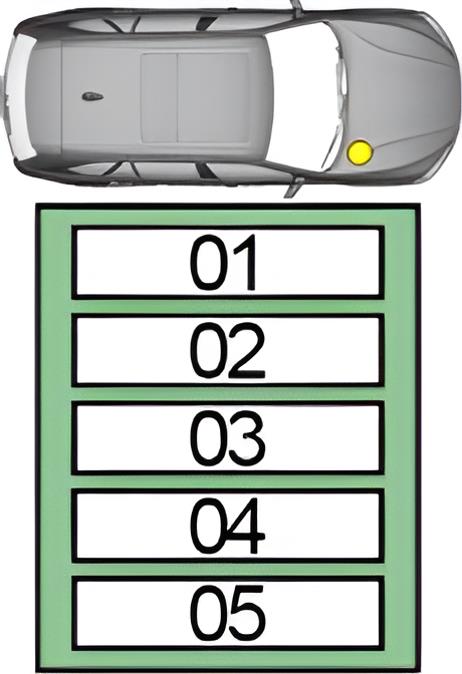

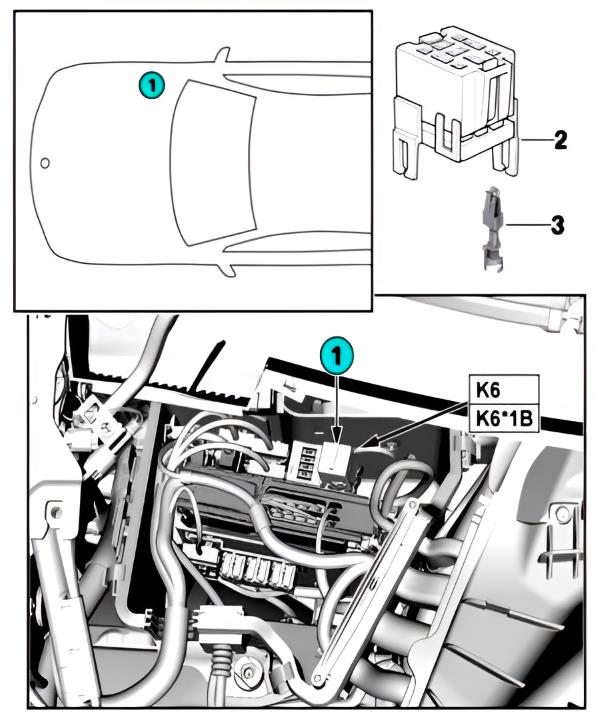

Der Verteilerblock befindet sich auf der rechten Seite des Motorraums.
K6 ist das Motorrelais.
Hauptgerät
Nr. | Beschreibung | Ampere
1. | Nockenwellenstellungssensor, Mengenregelventil, Rail-Line-Druckregelventil, Turbinenregelklappen-Druckmessumformer, Niederdruckverdichter-Bypassventil-Schaltventil (außer USA) / AGR-Bypassventil-Schaltventil (USA) / Ladedruckregler - Hochdruckstufe (variable Turboladergeometrie) | 20A
2. | Lambdasonde vor dem Katalysator, thermoanemometrischer Luftmassenmesser, Ventil zur Einstellung der Steifigkeit des Motorlagers, Lambdasonde hinter dem Katalysator, Ölzustandssensor, Schaltventil für die Bypassklappe des AGR-Kühlers, sequentielles Schaltventil Nr. 2 des Hochdruckverdichters, Druckwandler für das Bypassventil. | 20A
3. | Dieselmotor-Steuerungssystem (DDE) | 30A
4. | Stickoxidsensor vor SCR-Katalysator, Kühlmittelpumpe für Abgasrückführungskühlung (→04.2014), Schaltventil für Niedertemperatur-Abgasrückführungskühlung, Dieselpartikelsensor | 10A
5. | Druckmessumformer für Bypassventil, Umschaltventil Turbinenverstellklappe, Kühlmittelpumpenrelais | 10A
Wartungsfreie Einheit
Nr. | Beschreibung | Ampere
1. | Motormanagementsystem (DME) - Zündanlage | 25A
2. | Motormanagementsystem (DME) - Einspritzanlage | 25A
3. | Motormanagementsystem (DME) - Einspritzanlage | 15A
4. | Motormanagementsystem (DME) - Einspritzanlage | 20A
5. | Motorsteuerung (DME) - Valvetronic | 40A
6. | Motorsteuerung (DME) - Valvetronic | 40A
7. | Leer
R1. | Relais für Zündung und Kraftstoffeinspritzung.
R2. | Hilfsrelais für Valvetronic
R3. | Hauptrelais für DME-System
Videoanleitung für den Zugang.
