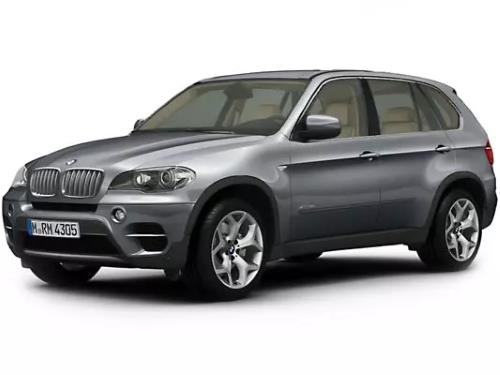

Die Baureihe E70 ist die zweite Generation des BMW X5. Das Fahrzeug wurde im August 2006 auf dem Pariser Autosalon präsentiert; im Jahr 2010 erfolgte eine Modellpflege (LCI). Dieser Artikel beschreibt die Sicherungsbelegung und Relaispositionen des BMW X5 (zweite Generation; Baureihe E70; Modellvarianten: 3.0d, 4.8i, xDrive 30d, xDrive 35d, xDrive 40d, xDrive 50i, xDrive M50d). Baujahre: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Kofferraum
Im Heckbereich befinden sich zwei Sicherungshalter, die für die Absicherung der fahrzeugseitigen Stromkreise zuständig sind.
Der Sicherungskasten

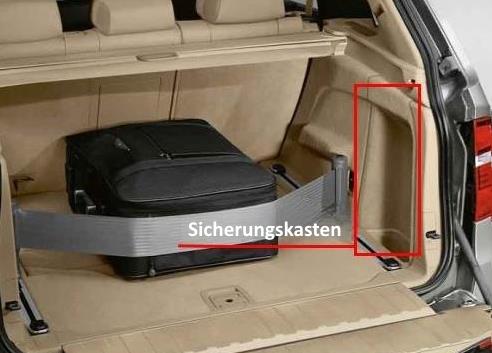

Dieser Sicherungshalter ist hinter der rechten Seitenverkleidung im Laderaum verbaut.

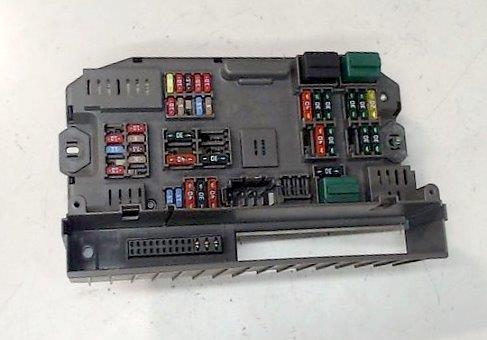

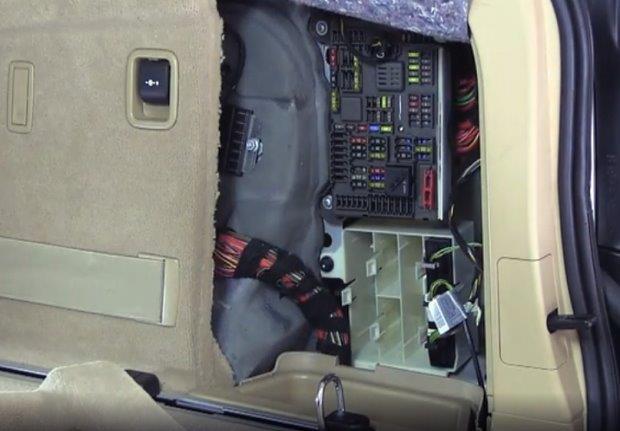

Darstellung des Zugangs zum Sicherungsblock.
Bei der E70-Baureihe ist der hintere Sicherungshalter oft von Feuchtigkeit durch undichte Rückleuchten betroffen. Ein bekannter Schwachpunkt ist die Sicherung 4 (30A) für das Steuergerät der Feststellbremse (EMF). Wenn die Bremsmechanik im Alter schwergängig wird, steigt die Stromaufnahme, was zum Auslösen der Sicherung führt. Ebenfalls störanfällig ist die Sicherung 53 (25A) für das Anhängermodul; korrodierte Kontakte an alten Anhängern verursachen hier regelmäßig einen Ausfall der Beleuchtung. Prüfen Sie bei Fehlfunktionen stets, ob die Kontakte im Block Oxidationsspuren („Grünspan“) aufweisen, bevor Sie teure Steuergeräte ersetzen.

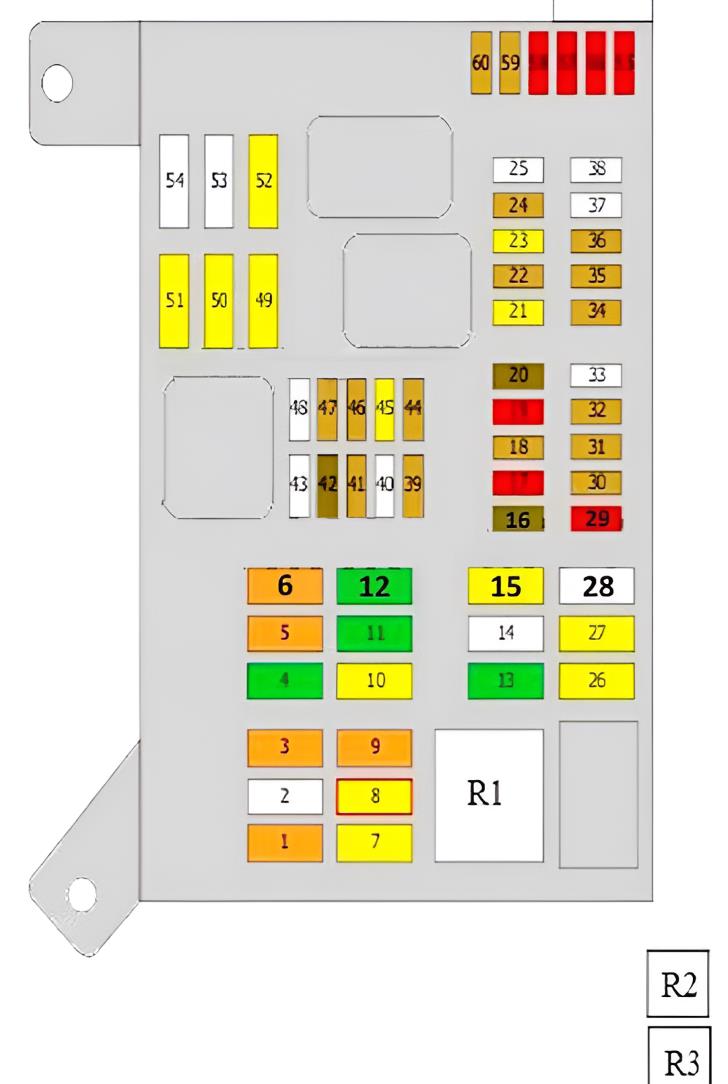

Belegungsplan
Nr. | Funktion / Komponente | Ampere
1. | Zuheizer | 30A/40A
2. | Steuergerät Verteilergetriebe (VTG) | 25A
3. | Zusatzheizung | 40A
4. | Steuergerät Feststellbremse (EMF) | 30A
5. | Zusatzheizung | 30A/40A
6. | Fußraummodul (FRM) | 40A
7. | Relais Kraftstoffpumpe / Zusatzkraftstoffpumpe | 20A
8. | Gebläsemotor hinten | 15A/20A
9. | Steuergerät automatische Heckklappenbetätigung (HKL) | 40A
10. | Sitzheizung Fond links / Klemme 15 Versorgungsrelais | 20A
11. | Sitzmodul Fahrer, Schalter Sitzverstellung, Lordosenstütze | 30A
12. | Sitzmodul Beifahrer, Schalter Sitzverstellung, Lordosenstütze | 30A
13. | Audio-Verstärker | 30A
15. | Elektronische Kraftstoffpumpensteuerung (EKPS) | 30A
16. | Akustikgeber / Signalhorn | 7,5A
17. | Niveauregulierung (EHC), Fond-Entertainment | 10A
18. | Rückfahrkamera, 12V-Steckdose Fond, Multimediasystem hinten | 5A
19. | Navigationsrechner / GPS-Empfänger | 10A
20. | USB-Schnittstelle, Telematik-Steuergerät (TCU/Combox) | 7,5A
21. | Sicherung Zigarettenanzünder (vorn) | 20A
22. | Sitzheizung, Klemme 15 Versorgungsrelais | 5A
23. | Sicherung Zigarettenanzünder (Mittelkonsole) | 20A
24. | Einparkhilfe (PDC), Schiebe-Hebedach | 5A
25. | Unbelegt
26. | Anhängersteckdose | 20A
27. | Panorama-Glasdach | 20A
28. | Reserve | 20A
29. | Multimedia-Steuergerät | 5A
30. | Aktive Fahrwerksregelung (Adaptive Drive) | 5A
31. | Stellmotor Heckklappenentriegelung | 5A
32. | Diagnosemodul für Tankleckage (DMTL) | 5A
33. | Unbelegt
34. | Stromverteiler Instrumententafel / Relais | 5A
35. | Steuergerät Verteilergetriebe | 5A
36. | Klimabedieneinheit (IHKA) | 5A
39. | Steuergerät Feststellbremse, Antennen-Diversity | 5A
41. | Kombiinstrument, Diagnoseanschluss (OBD) | 5A
42. | Car Access System (CAS), Türsteuergeräte | 7,5A
43. | Unbelegt
44. | Lenksäulenschaltzentrum (SZL) | 5A
45. | Stellmotor für Heckklappenschloss | 20A
46. | Telematik-Steuergerät | 5A
47. | Navigationssystem | 5A
48. | Unbelegt
49. | Steuergerät Sitzheizung Fond | 20A
50. | Sitzheizung Vordersitz links | 20A
51. | Sitzheizung Vordersitz rechts | 20A
52. | Multimedia-Interface | 20A
53. | Anhängermodul (AHM) | 25A
54. | Steuergerät Anhängerkupplung | 5A
55. | Stellmotor Soft-Close-Automatik (vorn rechts) | 10A
56. | Stellmotor Soft-Close-Automatik (vorn links) | 10A
57. | Stellmotor Soft-Close-Automatik (hinten links) | 10A
58. | Stellmotor Soft-Close-Automatik (hinten rechts) | 10A
59. | Schalter Sitzverstellung (vorn links) | 5A
60. | Schalter Sitzverstellung (vorn rechts) | 5A
R1. | Trennrelais
R2. | Relais Kraftstoffmodul (EKPS)
R3. | Relais Klemme 15 (Spannungsversorgung)
Hochstromsicherungen

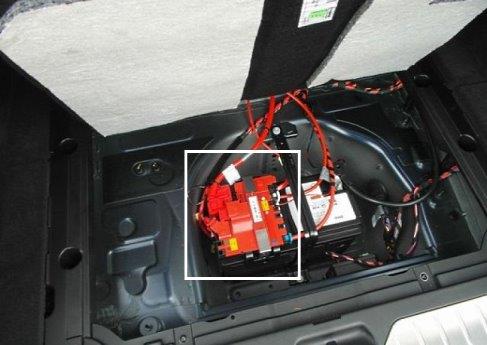

Dieser Sicherungsblock befindet sich direkt am Pluspol der Fahrzeugbatterie (in der Mulde unter dem Laderaumboden).
Belegungsplan
Nr. | Funktion / Komponente | Ampere

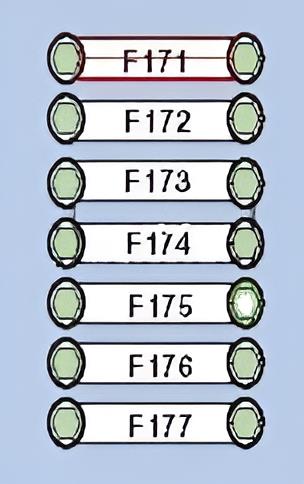

F171. | Motorraum-Elektrikbox (E-Box); Kühlerlüfter | 100A
F172. | Stromverteiler Gepäckraum oder Standheizung | 100A
F173. | Hauptstromverteiler Innenraum (Junction Box) | 250A
F174. | Unbelegt
F175. | Unbelegt
F176. | Valvetronic-Relais oder DDE-Hauptrelais | 80A
F177. | Unbelegt
Im Innenraum des Fahrzeugs

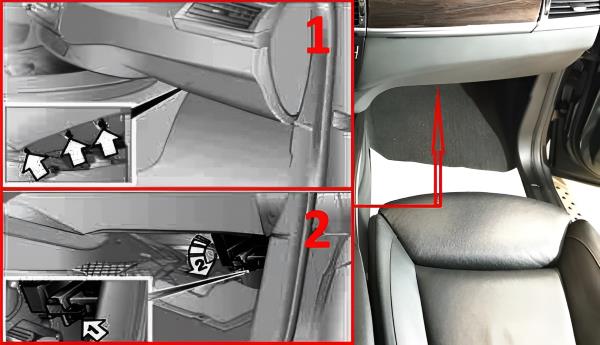

Der Sicherungskasten befindet sich im Beifahrerfußraum. Um an diesen heranzukommen, lösen Sie die drei Befestigungsschrauben (1) und nehmen die Verkleidung ab. Lösen Sie anschließend (2) die Schraube 1 und klappen Sie den Sicherungsträger 2 nach unten.

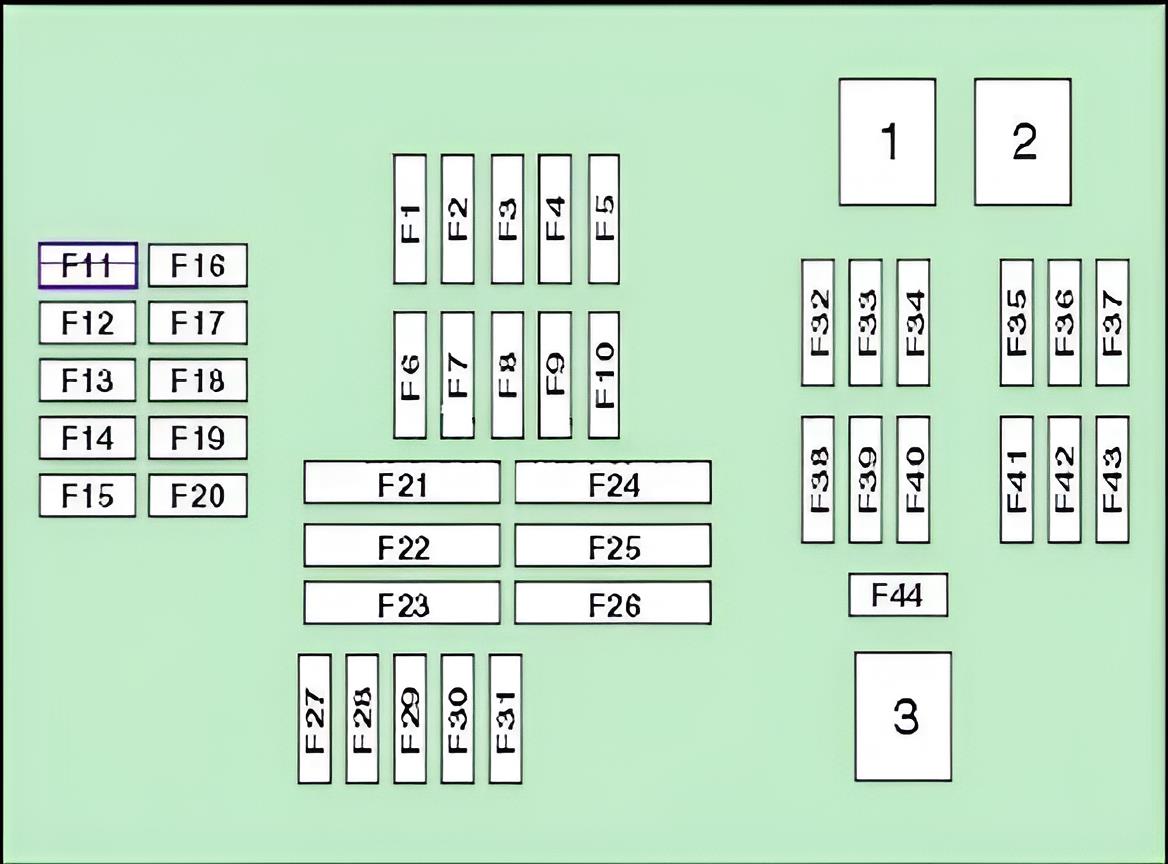

Gesamtansicht der Sicherungsbelegung.
Der Zugang im Beifahrerfußraum ist äußerst beengt, was beim Wiedereinsetzen häufig zu Fehlern führt. Ein typischer Ausfallkandidat ist die Sicherung 26 (30A) für die Scheinwerferreinigungsanlage. Wenn die Hubdüsen im Winter einfrieren und das System betätigt wird, brennt diese sofort durch. Ein weiteres kritisches Bauteil ist die Sicherung 32 (40A) für den Kompressor der Luftfederung. Ein undichter Luftbalg zwingt den Kompressor in den Dauerbetrieb, was die Sicherung oder das Relais R1 thermisch überlastet. Ist diese Sicherung defekt, deutet dies fast immer auf einen mechanischen Defekt am Fahrwerk hin.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Lenksäulenverstellung, Klimabedienteil | 20A
2. | Handschuhfachverriegelung, Zentralverriegelung | 10A
3. | Diebstahlwarnanlage, Ladesystem, Signalhorn, Klimaautomatik / Klimaanlage | 7,5A
4. | Motorsteuergerät (DME/DDE) | 10A
5. | Schiebedach | 10A
6. | CD-Wechsler / DVD-Laufwerk | 10A
7. | Relais Sekundärluftpumpe, Reifendruckkontrolle (RDC) | 5A
8. | Systemlautsprecher / Gong | 7,5A
9. | Horn / Fanfare | 15A
10. | Parkbremse, Zentralverriegelung | 5A
11. | Standheizung | 20A
12. | Steuergerät Lenksäulenelektronik | 10A
13. | Getriebesteuerung | 15A
14. | Dynamic Drive (Aktive Fahrwerksstabilisierung) | 10A
15. | Wählhebelmodul (Ganganzeige) | 10A
16. | Fensterheberschalter | 7,5A
17. | Videosystem, Zentraldisplay (CID), Klimasteuerung | 7,5A
18. | Head-Up-Display, Gebläse Elektronikbox (E-Box) | 7,5A
19. | Klimaanlage, Dynamische Stabilitätskontrolle (DSC), Schiebedach | 5A
20. | Unbelegt
21. | Heckscheibenheizung | 30A
22. | Reserve
23. | Fußraummodul (FRM) | 40A
24. | Servotronic / Aktivlenkung | 40A
25. | Reserve | 30A
26. | Waschwasserpumpe Scheinwerferreinigung | 30A
27. | Zentralverriegelung | 15A
28. | Zentralverriegelung | 15A
29. | Fensterheber hinten | 40A
30. | Zentralverriegelung | 30A
31. | Fensterheber hinten | 40A
32. | Kompressor Luftfederung / Niveauregulierung | 40A
33. | Fußraummodul (FRM) | 30A
34. | Fußraummodul (FRM) | 30A
35. | Kurbelwellensensor, Luftmassenmesser, Nockenwellensensor Einlass, Magnetventil Auslass, Öltemperatursensor, Kennfeldthermostat, VANOS-Magnetventil | 30A
36. | Einspritzventile (Zyl. 1 - 4), Tankentlüftungsventil, Nockenwellensensoren, VANOS-Magnetventile | 30A
37. | Heckscheibenwischermotor | 30A
38. | Relais Klemme 15 (Zündungsplus) | 30A
39. | Zentralverriegelung | 40A
40. | ABS/DSC-Steuergerät | 30A
41. | Luftmassenmesser | 7.5A
42. | DME, VANOS-Steller, Einspritzventile (Zyl. 5 - 8) | 30A
43. | Lambdasonden (vor und nach Katalysator) | 30A
44. | Scheibenwischermotor vorne | 30A
R1. | Relais Kompressor (Luftfederung)
R2. | Relais Heckscheibenwischer
R3. | Relais Scheibenwischermotor
Im Motorraum

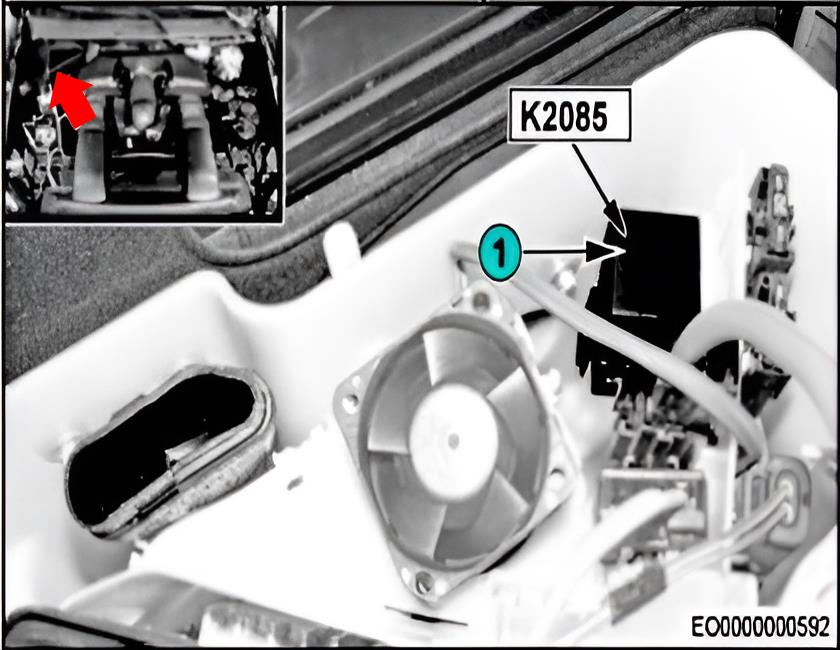

Der Stromverteiler befindet sich auf der rechten Seite und ist mit einer Schutzabdeckung versehen.

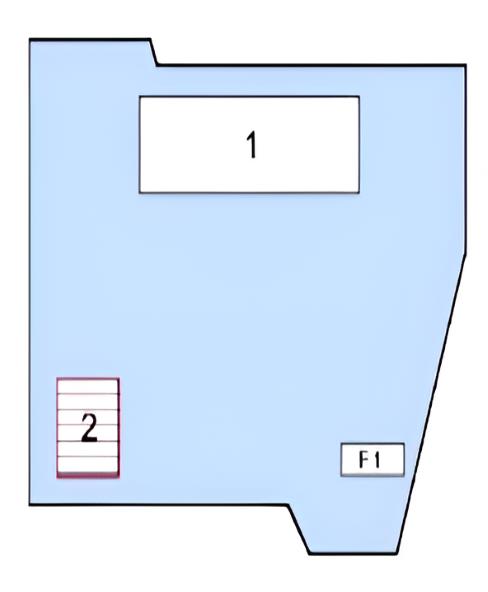

Übersichtsschema
Nr. Beschreibung
1. | Motorsteuergerät (DME)
2. | Relais für Valvetronic (Hubverstellung)
F1. | Absicherung Valvetronic | 40A
Elektrische Komponenten und Steuergeräte

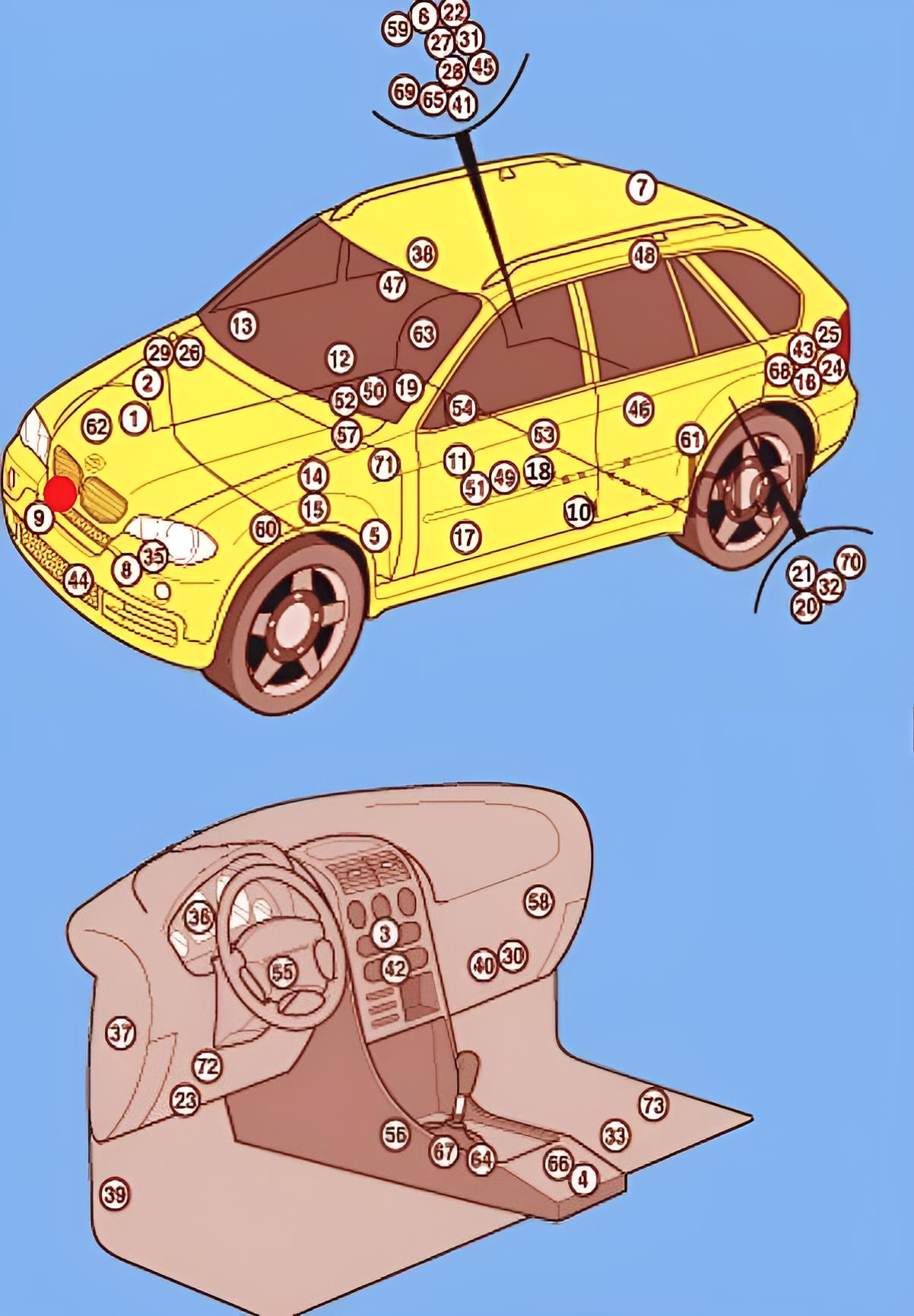

Allgemeine Anordnung der Elektronikmodule im Fahrzeug.
Nr. | Bauteil
1. | ABS/DSC-Steuereinheit
2. | AUC-Sensor (Automatische Umluftkontrolle) - Motorraum rechts
3. | Endstufe Heizgebläse vorne - hinter dem Klimabedienteil
4. | Endstufe Heizgebläse hinten - Mittelkonsole
5. | Steuergerät Servotronic / Aktivlenkung - hinter dem Radhaus links
6. | Steuergerät Niveauregulierung (EHC) - Kofferraum rechts
7. | Antennenverstärker - in der Heckklappe integriert
8. | Upfront-Sensor (SRS/Airbag) links - Bereich Vorderwagen
9. | Upfront-Sensor (SRS/Airbag) rechts - Bereich Vorderwagen
10. | Seitenairbagsensor (B-Säule links)
11. | Crashsensor Tür links
12. | Seitenairbagsensor (B-Säule rechts)
13. | Crashsensor Tür rechts
14. | Neigungsalarmgeber (DWA) - im Gehäuse der Notstromsirene
15. | Notstromsirene Diebstahlwarnanlage - Motorraum links
16. | Audio-Leistungsverstärker - Gepäckraum links
17. | Standheizungsgerät - Unterboden links
18. | Sitzheizungsmodul hinten links - unter der Sitzfläche
19. | Sitzheizungsmodul hinten rechts - unter der Sitzfläche
20. | Fahrzeugbatterie - Gepäckraum rechts
21. | Intelligenter Batteriesensor (IBS) - am Minuspol der Batterie
22. | Batterietrennrelais / Stromverteiler - Gepäckraum rechts
23. | OBD-Diagnoseanschluss (DLC)
24. | DAB-Tuner / Digitalradio-Modul - Gepäckraum links
25. | Steuergerät Videomodul / RSE - Gepäckraum links
26. | Motorsteuergerät (DME/DDE) im Gehäuse der E-Box (Motorraum)
27. | Kraftstoffpumpensteuergerät (EKPS) - Gepäckraum rechts
28. | Kraftstoffpumpenrelais - Gepäckraum rechts
29. | Sicherungs- und Relaiskasten Motorraum (E-Box)
30. | Sicherungskasten Innenraum (Beifahrerfußraum)
31. | Sicherungs- und Lastverteiler Gepäckraum
Videoanleitung zum Zugang und Austausch der Sicherungen in den Verteilerkästen.
