Die zweite Generation des Mazda 2 (Schrägheck) wurde 2007 auf dem Genfer Auto-Salon und der Auto Shanghai vorgestellt. Das Fahrzeug basiert auf der DE-Plattform, die auch für die sechste Generation des Ford Fiesta genutzt wird. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Mazda 2 (zweite Generation, Typ DE). Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Bezeichnungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

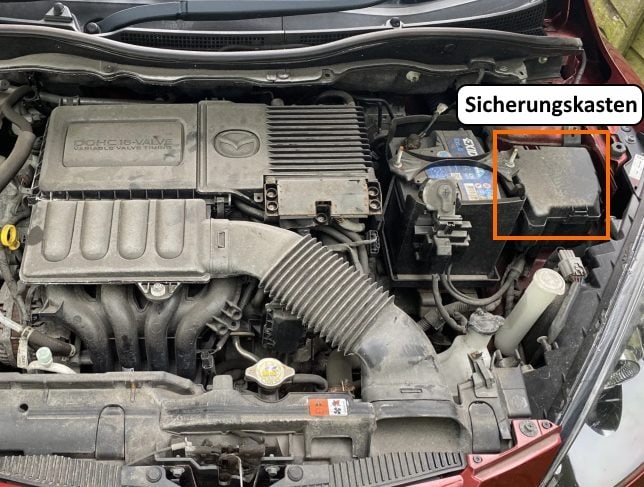

Der Sicherungskasten befindet sich im Motorraum neben der Batterie. Nehmen Sie die Kunststoffabdeckung ab, um Zugang zu den Sicherungen zu erhalten.

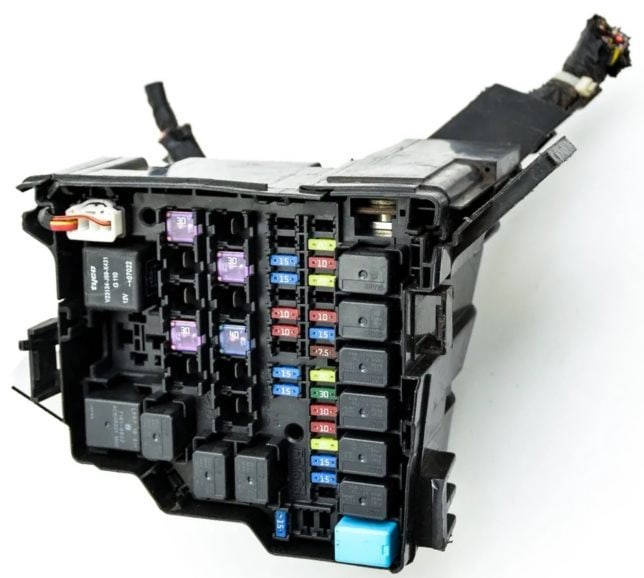

Gesamtansicht.

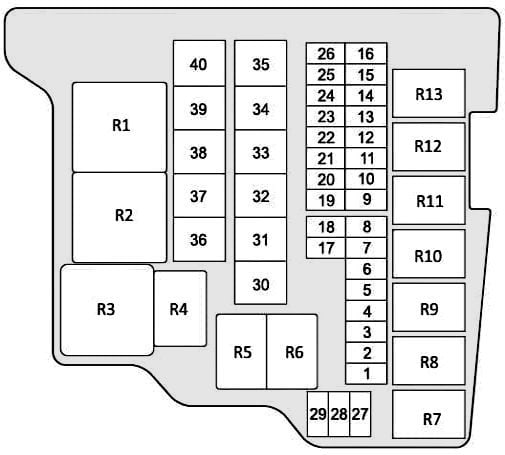

Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Nicht belegt
R2. | Glühzeitrelais
R3. | Motorsteuerrelais
R4. | Fernlichtrelais
R5. | Abblendlichtrelais
R6. | Nebelschlussleuchtenrelais
R7. | Benzin: Kraftstoffpumpenrelais
R8. | Heizungsgebläserelais
R9. | Nicht belegt
R10. | Hupenrelais
R11. | Klimaanlagenrelais
R12. | Anlasserrelais
R13. | Nebelscheinwerferrelais
1. | Kraftstoffvorwärmung
2. | Kraftstoffpumpensicherung | 15A
3. | F.FOG - Nebelscheinwerfer | 15A
4. | Elektrische Fensterheber | 20A
5. | Hupe | 10A
6. | EG1 - Motorsteuerung | 10A
7. | DSC-P - Dynamische Stabilitätskontrolle (DSC) | 30A
8. | DSC-V - Dynamische Stabilitätskontrolle (DSC) | 20A
9. | Klimaanlage | 7,5A
10. | TAIL - Heckleuchten, Standlicht, Kennzeichenleuchte | 15A
11. | STOP - Bremsleuchten | 10A
12. | SWS - Airbagsystem | 7,5A
13. | R.DEF - Heckscheibenheizung | 20A
14. | HAZARD - Warnblinkanlage, Blinker | 10A
15. | D / L - Zentralverriegelung | 20A
16. | EOP - Elektrische Ölpumpe
17. | ENG BAR - Motorsteuerung | 15A
18. | ENG INJ - Motorsteuerung / Einspritzsystem | 15A
19. | ENG INJ2 - Motorsteuerung / Einspritzsystem
20. | H / L HI RH - Fernlicht rechts (Halogen)
21. | H / L HI LH - Fernlicht links (Halogen)
22. | DCDC3 - DC/DC-Wandler (Zusatzausstattung)
23. | H / L LO RH - Abblendlicht rechts | 15A
24. | H / L LO LH - Abblendlicht links | 15A
25. | AUDIO2 - Audiosystem
26. | DSC-V2
27. | HORN2 - Signalhorn 2
28. | METER - Kombiinstrument
29. | ROOM - Innenraumbeleuchtung | 15A
30. | GLOW - Glühsystem (Diesel)
31. | EWT
32. | IG KEY 1 - Zündschloss / Hauptstromkreise 1 | 40A
33. | FAN 3 - Kühlerlüfter
34. | FAN 2 - Kühlerlüfter | 30A
35. | FAN 1 - Kühlerlüfter
36. | INJ - Einspritzsystem
37. | IG KEY 2 - Zündschloss / Hauptstromkreise 2 | 30A
38. | Allradantrieb (AWD)
39. | ABS DSC-P2 - ABS/DSC
40. | BLOWER - Innenraumgebläse | 30A
Im Innenraum des Fahrzeugs

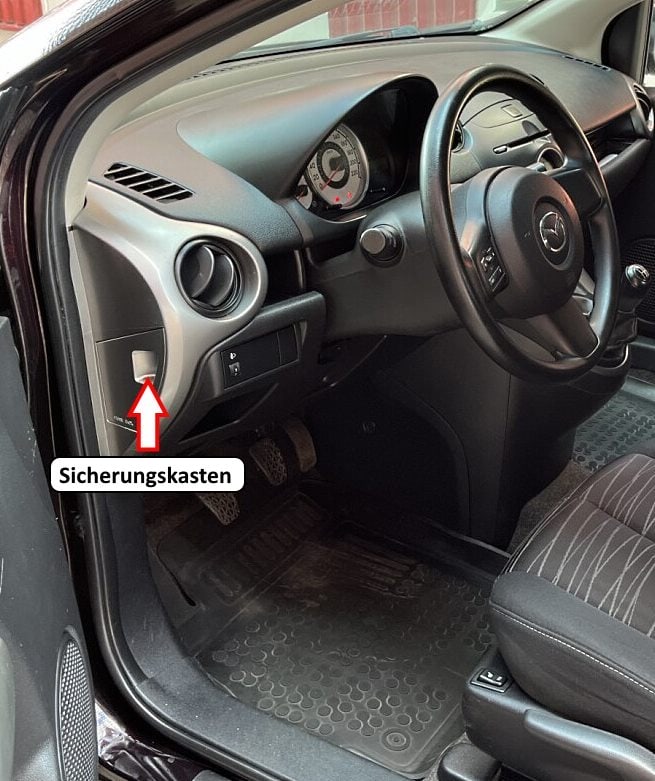

Der Sicherungskasten befindet sich an der Fahrerseite seitlich am Armaturenbrett.

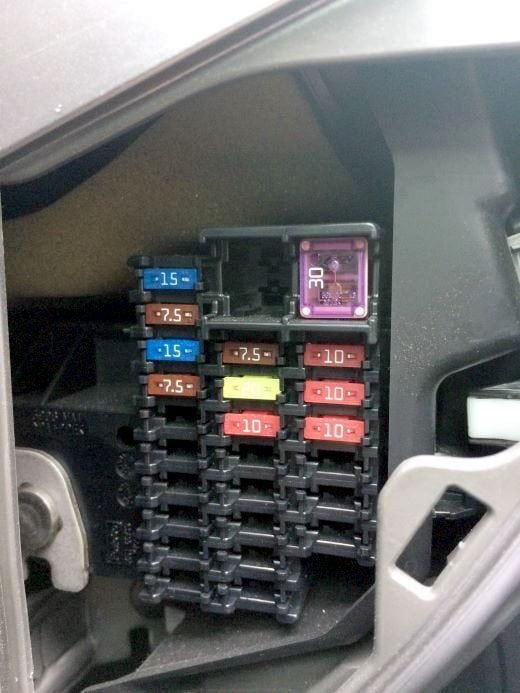

Zugang zum Sicherungskasten (Beispiel).

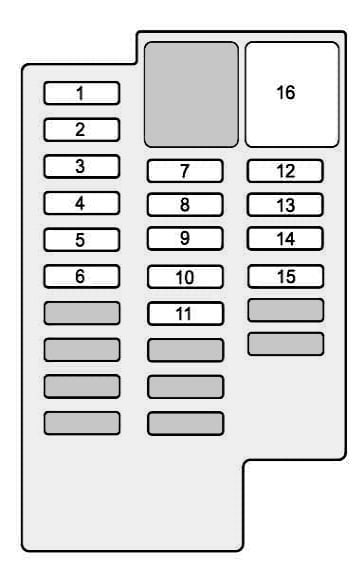

Belegungsplan
Nr. | Beschreibung | Ampere
1. | TCM - Getriebesteuergerät | 10A
2. | ILLUMI - Instrumentenbeleuchtung | 7,5A
3. | CIGAR - Zigarettenanzünder, Zubehörsteckdose | 15A
4. | MIRROR - Elektrische Außenspiegel | 7,5A
5. | M.DEF - Spiegelheizung | 7,5A
6. | S.WARM - Sitzheizung
7. | A / C - Klimaanlage | 7,5A
8. | F.WIP - Scheibenwischer und Waschanlage vorne | 20A
9. | R.WIP - Heckscheibenwischer und Waschanlage
10. | START - Anlasser
11. | METER 2 - Kombiinstrument
12. | ENG - Motorsteuerung | 10A
13. | METER - Kombiinstrument | 10A
14. | SAS - Airbag-Steuergerät, DSC | 10A
15. | AUDIO 3 - Audiosystem
16. | Elektrische Fensterheber | 30A
Alle elektrischen Geräte

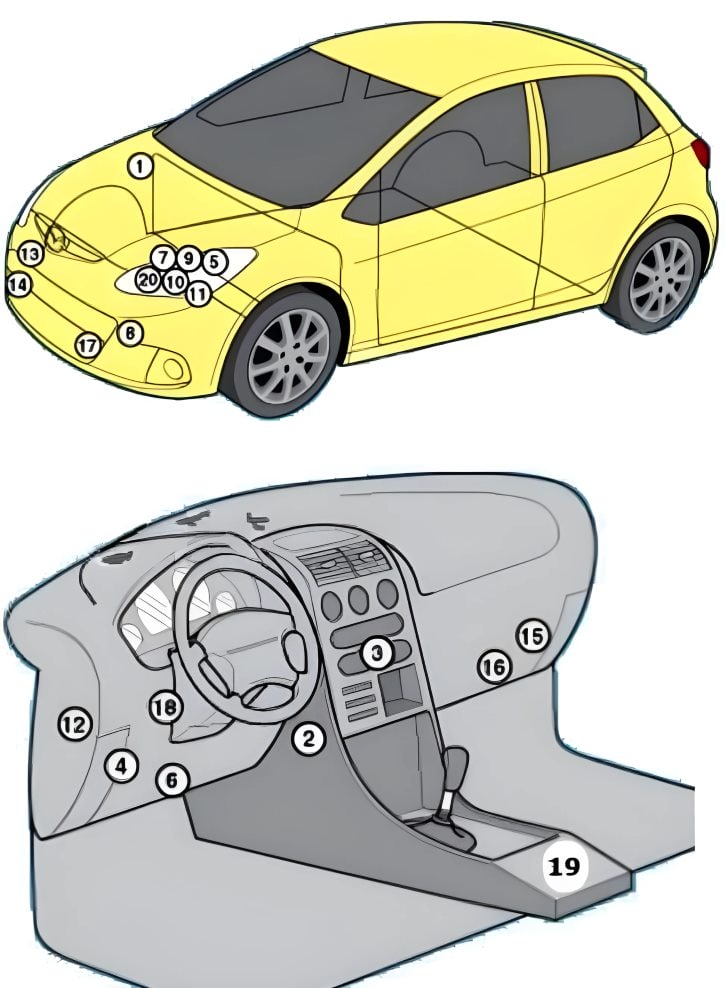

Übersicht über die Einbauorte der elektronischen Komponenten.
Nr. | Bauteil
1. | ABS-Steuergerät
2. | Vorwiderstand für Heizungs-/Klimagebläse (unter dem Armaturenbrett)
3. | Klimaanlagen-Steuergerät
4. | Steuergerät für Diebstahlwarnanlage / Wegfahrsperre
5. | Batterie
6. | Diagnoseanschluss (DLC / OBD2)
7. | Motorsteuergerät (ECU)
8. | Vorwiderstand für Kühlerlüfter (nahe Kühler)
9–10. | Sicherungskästen im Motorraum (Nr. 1 / Nr. 2)
11. | Sicherungskasten Nr. 3 im Motorraum (nur Dieselmotoren)
12. | Sicherungskasten im Innenraum
13–14. | Signalhörner (Hupen)
15. | Steuergerät für schlüsselloses Zugangssystem (Keyless Entry)
16. | Multifunktionssteuergerät (BCM) – Funktionen: Nebelscheinwerfer, Warnblinkanlage, Scheinwerfer, Blinker, Gurtwarner, Scheibenwischer
17. | Außentemperatursensor (hinter dem vorderen Stoßfänger)
18. | Steuergerät für die Servolenkung
19. | Airbag-Steuergerät (SRS)
20. | Getriebesteuergerät (TCM) – im Motorsteuergerät integriert
