Im Jahr 2014 führte Mazda offiziell eine neue Generation des Fließheck-Modells ein. Das Design folgt der Kodo-Designsprache, die erstmals am Genfer Konzeptfahrzeug Hazumi gezeigt wurde, und viele Merkmale ähneln dem größeren Mazda 3. Dieser Artikel beschreibt die Sicherungsbelegung des Mazda 2 (dritte Generation; Baureihe DJ). Baujahre: 2014, 2015, 2016, 2017, 2018, 2019.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Sicherungen für den „Zigarettenanzünder“ und die „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

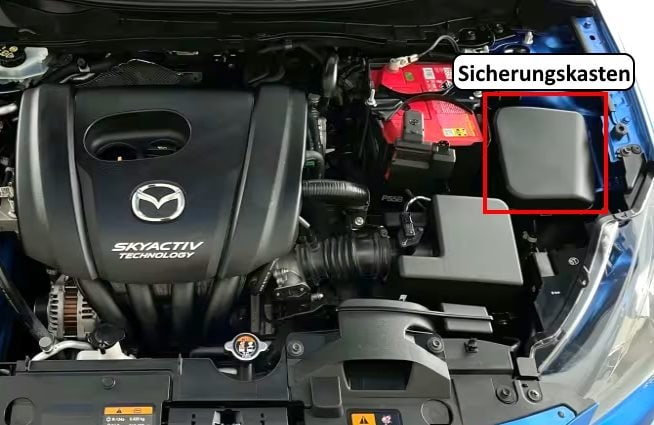

Der Sicherungskasten befindet sich in der Nähe der Batterie. Nehmen Sie die Kunststoffabdeckung ab, um Zugang zu erhalten.

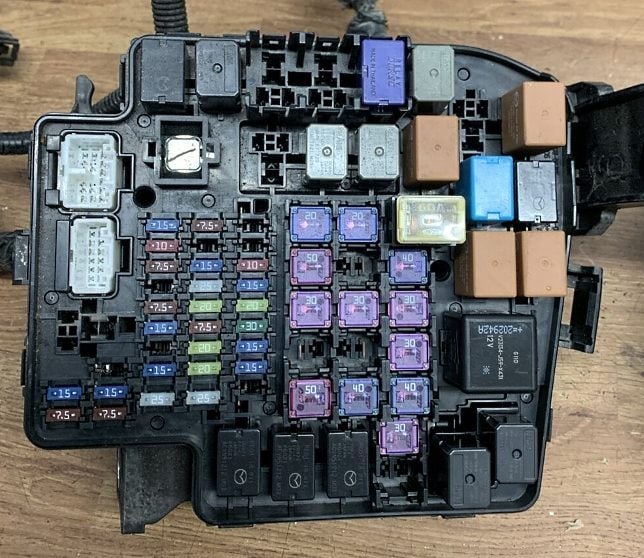

Gesamtansicht.
Belegungsplan
Nr. | Funktion | Nennstrom
1. | Verschiedene Stromkreise | 15 A
2. | Motorsteuerung | 7,5 A
3. | Schiebedach | 10 A
4. | Innenraumbeleuchtung | 15 A
5. | Motorsteuerung | 7,5 A
6. | Audiosystem | 15 A
7. | Kombiinstrument | 10 A
8. | Airbag-System | 7,5 A
9. | Kombiinstrument (je nach Ausstattung) | 7,5 A
10. | Audiosystem | 7,5 A
11. | Motorsteuerung | 15 A
12. | Motorsteuerung | 15 A
13. | Motorsteuerung | 15 A
14. | Audiosystem | 25 A
15. | Klimaanlage (je nach Ausstattung) | 7,5 A
16. | Getriebesteuerung (je nach Ausstattung) | 15 A
17. | Getriebesteuerung (je nach Ausstattung) | 15 A
18. | Zentralverriegelung | 25 A
19. | Scheinwerfer (rechts) | 20 A
20. | Motorsteuerung | 7,5 A
21. | Heckleuchten, Kennzeichenleuchte, Standlicht | 20 A
22. | Frei
23. | Instrumentenbeleuchtung | 25 A
24. | Nebelscheinwerfer (je nach Ausstattung) | 15 A
25. | Scheinwerferreinigungsanlage (je nach Ausstattung) | 20 A
26. | Bremsleuchten, Nebelschlussleuchte (je nach Ausstattung) | 10 A
27. | Hupe | 15 A
28. | Scheinwerfer (links) | 20 A
29. | ABS / Dynamische Stabilitätskontrolle (je nach Ausstattung) | 30 A
30. | Warnblinkanlage, Blinker | 15 A
31. | Kraftstoffsystem / Kraftstoffpumpe (je nach Ausstattung) | 15 A
32. | Kraftstoffvorwärmung (je nach Ausstattung) | 25 A
33. | Scheibenwischer (vorne) | 20 A
34. | Hauptabsicherung / Verschiedene Stromkreise | 50 A
35. | Kühlerlüfter (je nach Ausstattung) | 30 A
36. | Kühlerlüfter (je nach Ausstattung) | 30 A
37. | ABS / Dynamische Stabilitätskontrolle (je nach Ausstattung) | 50 A
38. | Motorsteuerung (je nach Ausstattung) | 20 A
39. | Frei
40. | Kühlerlüfter (je nach Ausstattung) | 30 A
41. | Kühlerlüfter (je nach Ausstattung) | 40 A
42. | Motorsteuerung | 40 A
43. | Elektrische Servolenkung (je nach Ausstattung) | 60 A
44. | Heckscheibenheizung | 40 A
45. | IG2: Verschiedene Stromkreise | 30 A
46. | Einspritzsystem / Motorsteuerung (je nach Ausstattung) | 30 A
47. | Klimaanlage / Heizungsgebläse | 40 A
48. | Elektrische Fensterheber | 30 A
49. | Verschiedene Stromkreise (je nach Ausstattung) | 40 A
Videoanleitung: So gelangen Sie an den Sicherungskasten.
Im Innenraum
Der Sicherungskasten befindet sich auf der linken Seite des Innenraums (die Einbauposition ist bei Links- und Rechtslenkern identisch).
Um Zugang zu den Sicherungen zu erhalten, muss die Schutzabdeckung entfernt werden.

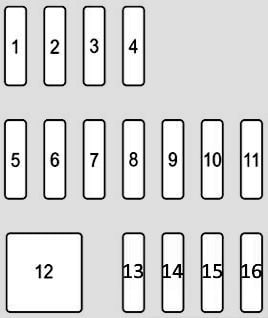

Belegungsplan
Nr. | Funktion | Nennstrom
1–4. | Frei
5. | Zubehörsteckdose / Zigarettenanzünder | 15 A
6. | Frei
7. | Schaltanzeige Automatikgetriebe (je nach Ausstattung) | 7,5 A
8. | Außenspiegel | 7,5 A
9. | Frei
10. | Elektrische Fensterheber | 25 A
11. | Heckscheibenwischer und -waschanlage | 15 A
12. | Frei
13. | Frei
14. | Elektronisches Lenkradschloss | 15 A
15. | Sitzheizung (je nach Ausstattung) | 20 A
16. | Außenspiegelheizung (je nach Ausstattung) | 7,5 A
