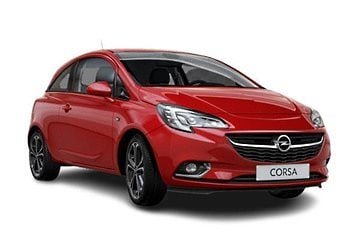

Der Opel Corsa E feierte seine Premiere auf dem Pariser Autosalon im November 2014. Der Verkaufsstart erfolgte Anfang 2015. Das Modell wurde als drei- und fünftürige Schräghecklimousine angeboten. Dieser Artikel beschreibt die Sicherungsbelegung für den Opel Corsa E (fünfte Generation; Plattform X15) der Baujahre 2014, 2015, 2016, 2017, 2018 und 2019.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

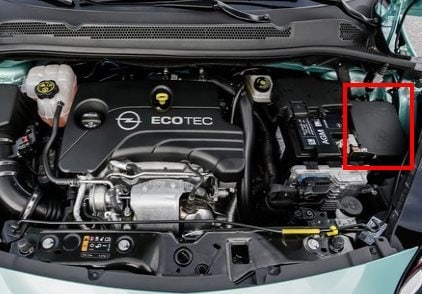

Der Sicherungskasten befindet sich im Motorraum in unmittelbarer Nähe zur Fahrzeugbatterie.

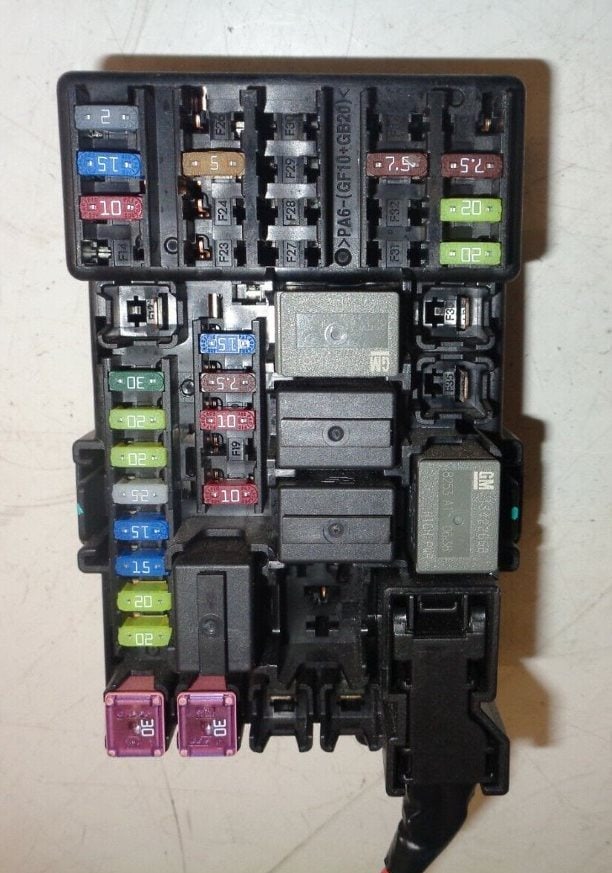

Die Abbildung dient als Referenzbeispiel.

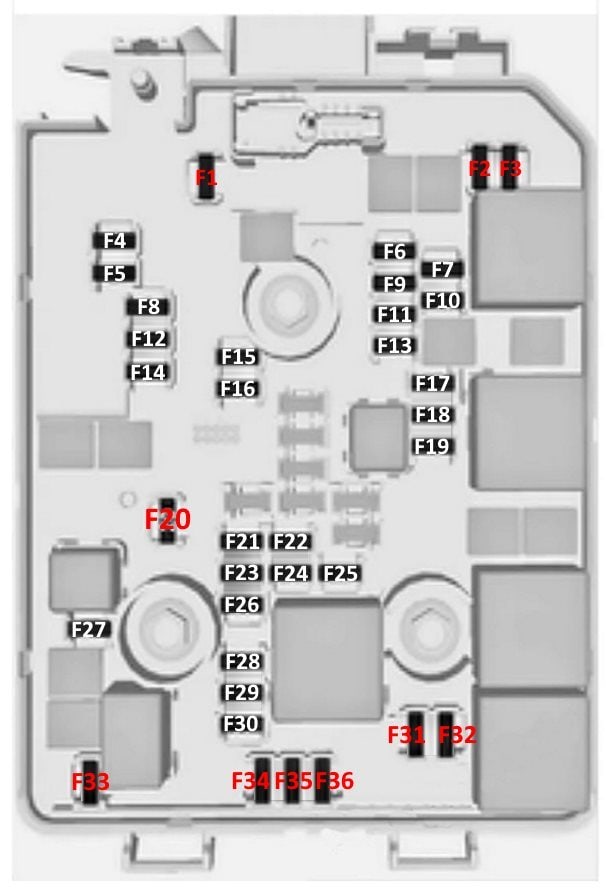

Belegungsplan
Nr. | Beschreibung
F1. 2015–2018: Anhängersteuergerät, Heckträger-System; 2019: nicht belegt
F2. 2015: Schalter Außenspiegelverstellung; 2016–2019: nicht belegt
F3. Batteriesensor
F4. Steuergerät Kraftstoffpumpe
F5. ABS-Steuergerät
F6. Abblendlicht und Tagfahrlicht links, Stellmotoren Xenon-Fernlicht (links/rechts)
F7. Nicht belegt
F8. Getriebesteuergerät (MTA), LPG-Steuergerät
F9. Karosseriesteuergerät (BCM) – Spannungsüberwachung Bordnetz
F10. Leuchtweitenregulierung / RDKS / Anhängersteuergerät
F11. Heckscheibenwischer
F12. Heckscheibenheizung
F13. 2015: Tagfahrlicht rechts; 2016–2019: Abblendlicht und Tagfahrlicht rechts
F14. Beheizbare Außenspiegel
F15. Nicht belegt
F16. 2015: Fahrwerksteuergerät / Vakuumpumpe; 2016–2019: Bremskraftverstärker-Kit
F17. 2015: Innenspiegel; 2016–2018: Klemme 15 (Zündung), Anlasser-Signal; 2019: Klemme 15, Zusatzwasserpumpe
F18. Motorsteuergerät (ECU)
F19. Kraftstoffpumpe Opel Corsa E
F20. Nicht belegt
F21. 2015: Zündspulen, Einspritzventile; 2016–2019: Aktuatoren und Sensoren des Motormanagements
F22. Nicht belegt
F23. 2015–2018: Einspritzanlage; 2019: Zündspulen, Einspritzventile
F24. Scheibenwaschpumpe
F25. 2015: Außenbeleuchtung; 2016–2019: nicht belegt
F26. 2015–2017: Motorsteuergerät; 2018–2019: Motorsensoren
F27. 2015–2018: Absperrventil Heizung; 2019: Motormanagement
F28. Motorsteuergerät
F29. Motorsteuergerät
F30. Motorsteuergerät
F31. Scheinwerfer links (Fernlicht, Xenon-Abblendlicht)
F32. Scheinwerfer rechts (Fernlicht, Xenon-Abblendlicht)
F33. Motorsteuergerät
F34. Signalhorn (Hupe)
F35. Magnetkupplung Klimakompressor
F36. Nebelscheinwerfer

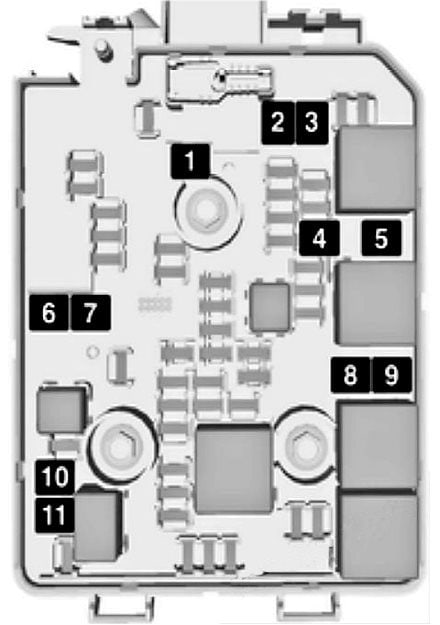

1. ABS-Rückförderpumpe
2. Frontscheibenwischer
3. Innenraumgebläse
4. 2015–2018: Kombiinstrument; 2019: Sitzheizung
5. 2019: Innenraumgebläse
6. 2015–2018: Kraftstoffvorwärmung (Diesel); 2019: nicht belegt
7. Getriebesteuerung
8. Kühlerlüfter (Stufe 1)
9. Kühlerlüfter (Stufe 2)
10. Innenraumgebläse
11. Anlasser (Starter)
Videoanleitung zum Zugang zum Verteilerkasten im Motorraum.
Im Fahrgastraum

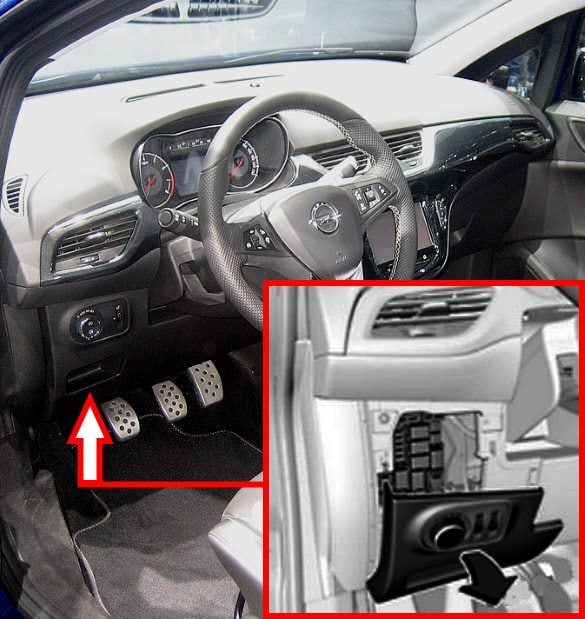

Linkslenker: Der Sicherungskasten befindet sich auf der Fahrerseite hinter der Verkleidung der Instrumententafel.
Videoanleitung zum Zugang zum Innenraum-Sicherungskasten.

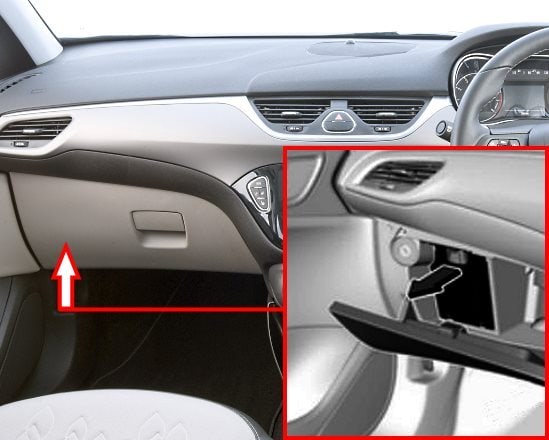

Rechtslenker: Der Sicherungskasten ist auf der Beifahrerseite hinter dem Handschuhfach verbaut.

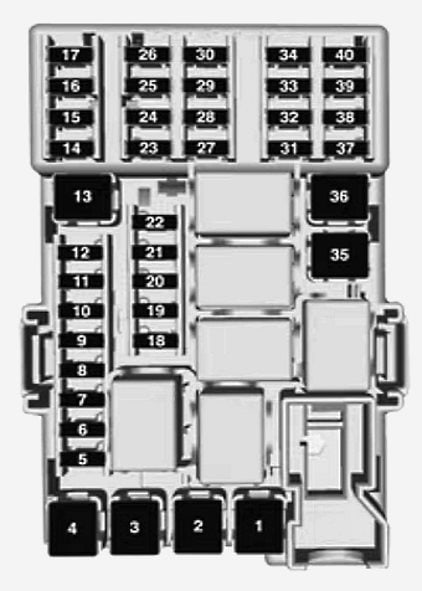

Beispielhafte Abbildung.
Belegungsplan
Nr. | Beschreibung
1. Nicht belegt
2. Nicht belegt
3. Elektrische Fensterheber
4. Spannungskonverter (DC/DC)
5. Karosseriesteuergerät (BCM) 1
6. Karosseriesteuergerät (BCM) 2
7. Karosseriesteuergerät (BCM) 3
8. Karosseriesteuergerät (BCM) 4
9. Karosseriesteuergerät (BCM) 5
10. Karosseriesteuergerät (BCM) 6
11. Karosseriesteuergerät (BCM) 7
12. Karosseriesteuergerät (BCM) 8
13. Nicht belegt
14. Heckklappenentriegelung
15. Airbagsystem
16. OBD-Schnittstelle (Diagnosestecker)
17. Zündsystem (Klemme 15)
18. Klimatisierung (HVAC)
19. 2015–2018: Schiebedach; 2019: nicht belegt
20. Einparkhilfe / Regensensor / Frontkamera
21. Bremslichtschalter
22. Audiosystem / Infotainment
23. Info-Display
24. Nicht belegt
25. 12V-Steckdose (Zubehöranschluss)
26. Kombiinstrument
27. 2015–2017: Sitzheizung Fahrersitz; 2018–2019: nicht belegt
28. Nicht belegt
29. Nicht belegt
30. 2015–2017: Kombiinstrument / Sitzheizung / FlexDock; 2018–2019: nicht belegt
31. Hupe
32. 2015–2017: Sitzheizung Beifahrersitz; 2018–2019: nicht belegt
33. 2015–2017: nicht belegt; 2018–2019: Lenkradheizung
34. 2015–2017: Lenkradheizung; 2018–2019: nicht belegt
35. Reifenreparaturset
36. Nicht belegt
37. Heckscheibenwischer
38. Sicherung Zigarettenanzünder Opel Corsa E
39. Fensterheber / Schiebedach / Getriebestellungsanzeige (Automatik)
40. Nicht belegt
