Der Renault Megane ist ein kleiner Familienwagen des französischen Unternehmens, der 1995 das Modell 19 ablöste. Im Jahr 2003 wurde er als Europas Auto des Jahres ausgezeichnet. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Megane 2 (zweite Generation; Nissan C-Plattform; Körper Bezeichnungen - LM, KM, BM, EM, CM). Baujahre: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs

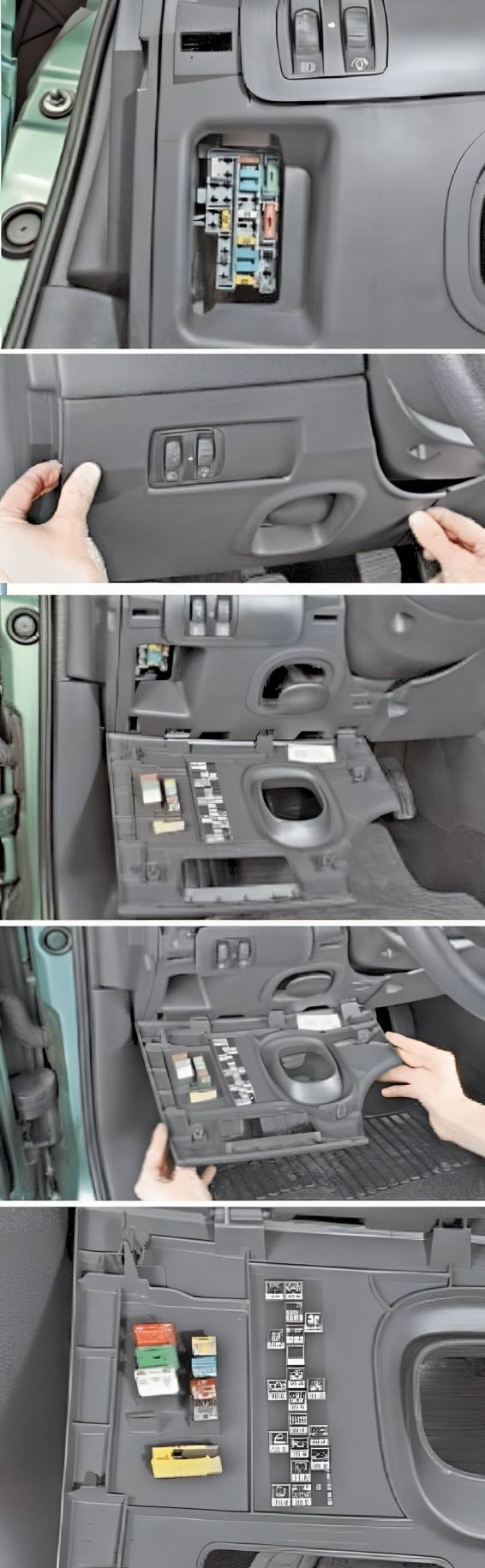

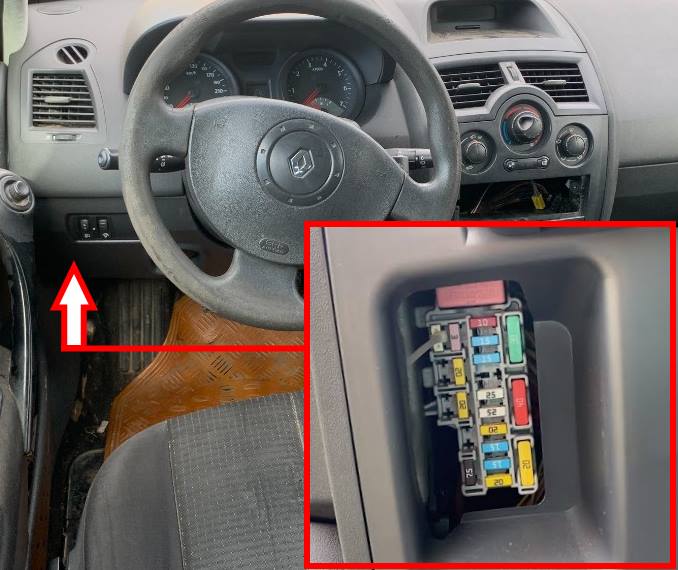

Der Sicherungskasten befindet sich auf der Fahrerseite, unten am Armaturenbrett.
Beispiel für den Zugang.

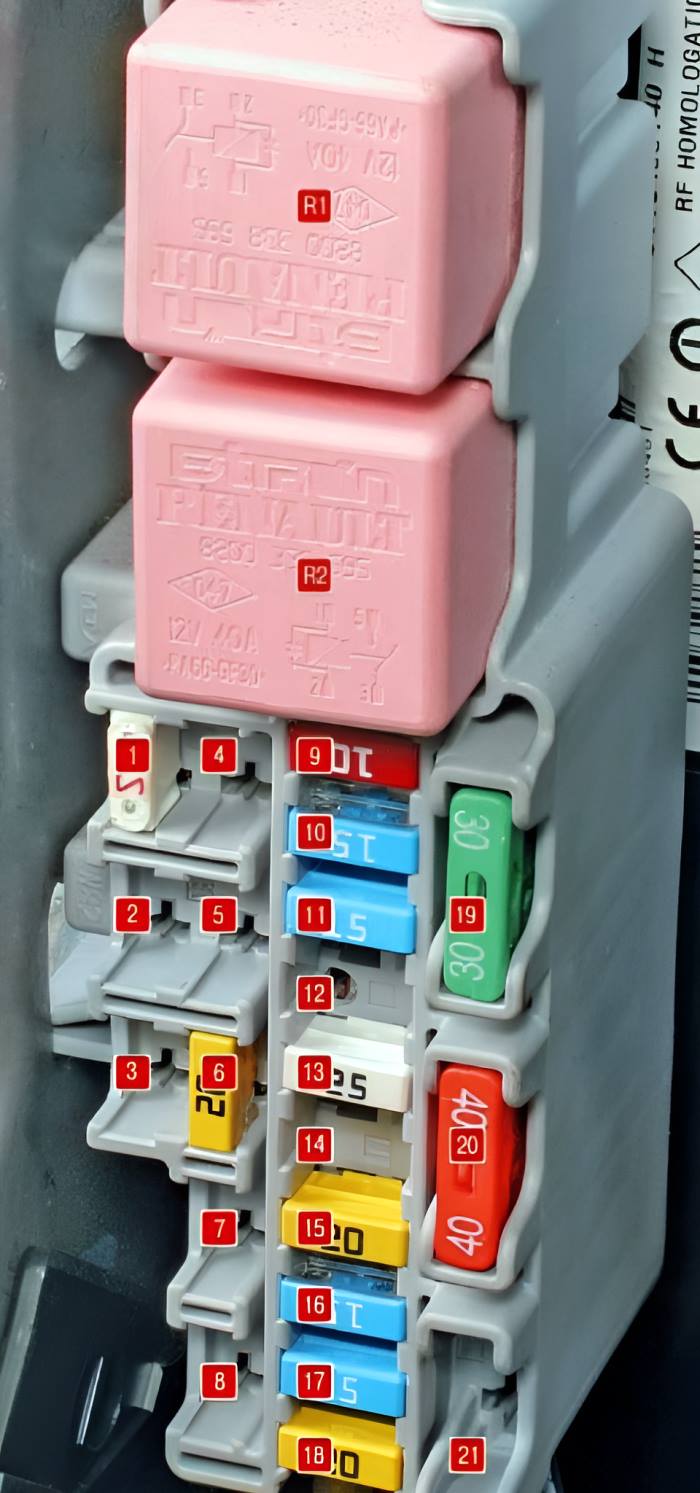

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Leer
2. | Leer
3. | Leer
4. | Elektrischer Gebläsemotor und Kabinenlufttemperatursensor, Innenrückspiegel, Regen- und Lichtsensor | 3A
5. | Fahrer- und Beifahrersitzheizung | 20A
6. | Elektrische Schlösser aller Türen | 20A
7. | Sicherung Zigarettenanzünder Renault Megane | 15A
8. | Beheizte Außenspiegel | 7,5A
9. | ABS-Steuergerät | 10A
10. | Steuergerät des Audiosystems, Bordcomputer, Elektromotor der Scheinwerfer-, Windschutzscheiben- und Heckklappenwaschanlage (Fließheck, Kombi), Kraftstoffheizung (K9K-Motor), Steuergerät der Innenraumheizung (Klimaanlage) und der Belüftung, Steuergerät des Sicherheitsalarms 15A
11. | Bremsleuchte | 15A
12. | Leer
13. | Elektromotor für die Fensterheber der Fahrertür | 25A
14. | Motor für Fensterheber der Beifahrertür | 25A
15. | Kombiinstrument, elektrische Außenspiegel | 20A
16. | Hupe, Diagnosestecker, Scheibenwischermotor | 15A
17. | Heckklappenwischermotor | 15A
18. | Elektrisches Steuergerät für den Innenraum, Relais für Zusatzgeräte | 20A
19. | Elektromotor der Kabinenheizung (Klimaanlage) und der Belüftungsanlage | 30A
20. | Elektromotoren der hinteren Türfenster | 40A
21. | Elektromotor für Schiebedach, elektrischer Schiebedachantrieb | 20A, 40A
R1. | Relais für alle Türfenstermotoren
R2. | Relais für Sonderausstattungen
Im Motorraum
Sicherungskasten Nr. 1

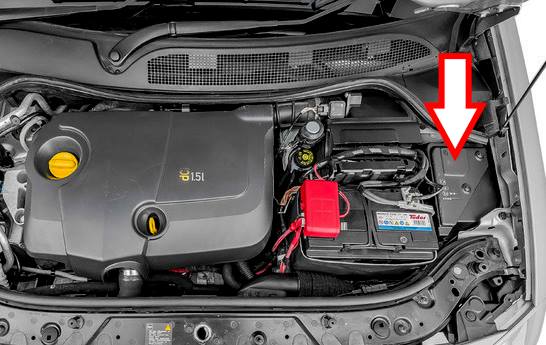

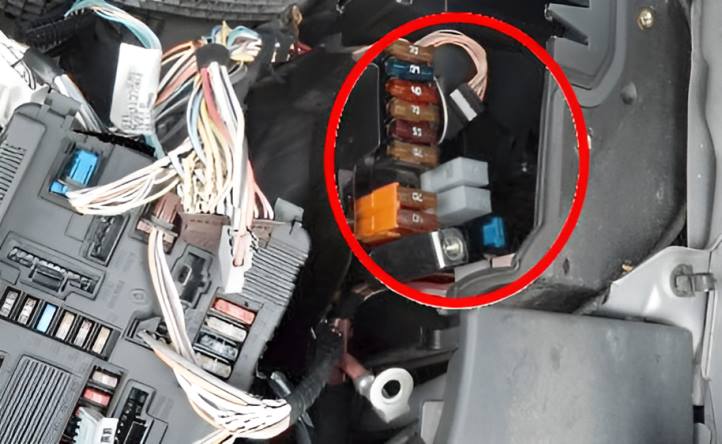

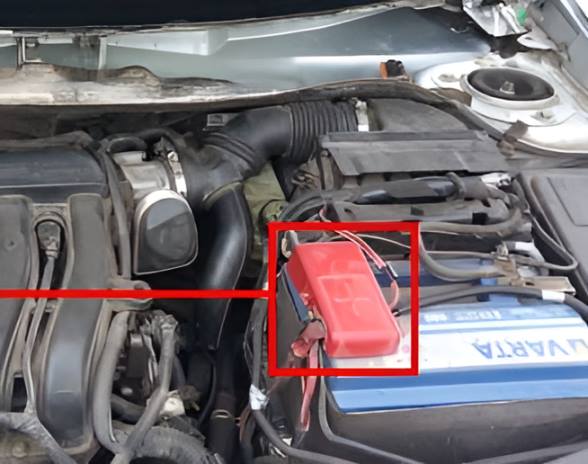

Befindet sich auf der linken Seite des Motorraums neben der Batterie.

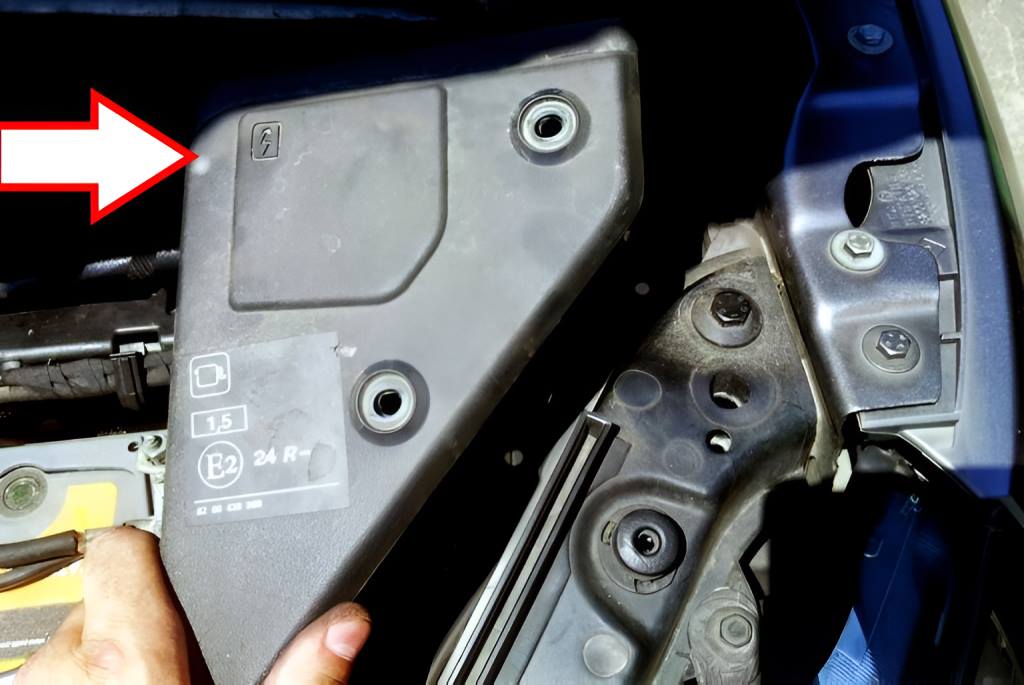

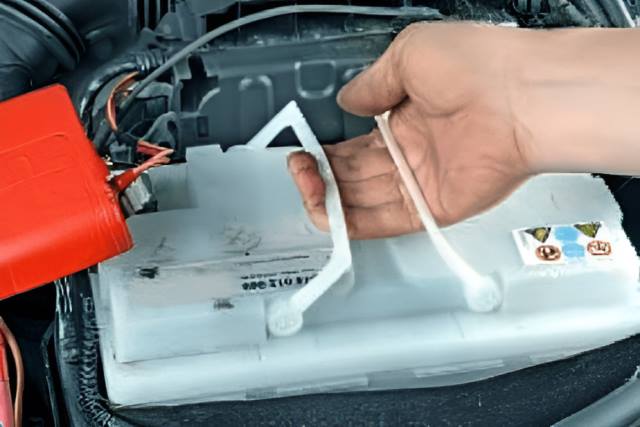

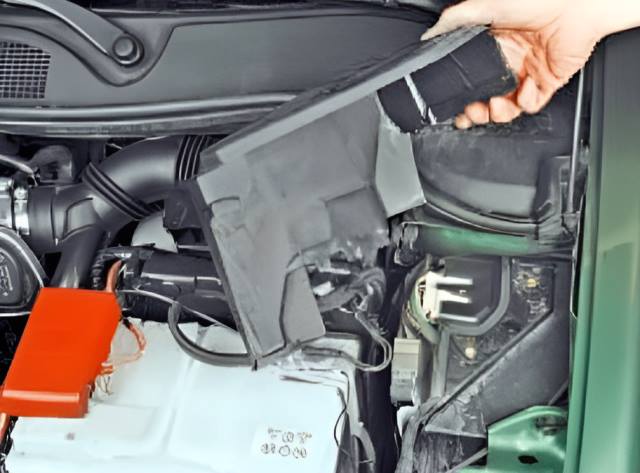

Beispiel. Um an den Sicherungskasten zu gelangen, gehen Sie wie folgt vor. 1. Bauen Sie die Batterie aus. 2. Lösen Sie die Befestigungen am Ständer, um an das Steuergerät zu gelangen. 3. Schrauben Sie das Steuergerät ab und schieben Sie es zur Seite. 4. Entfernen Sie den Luftkanal in der Nähe des Kühlers und heben Sie den ECU-Halter an.

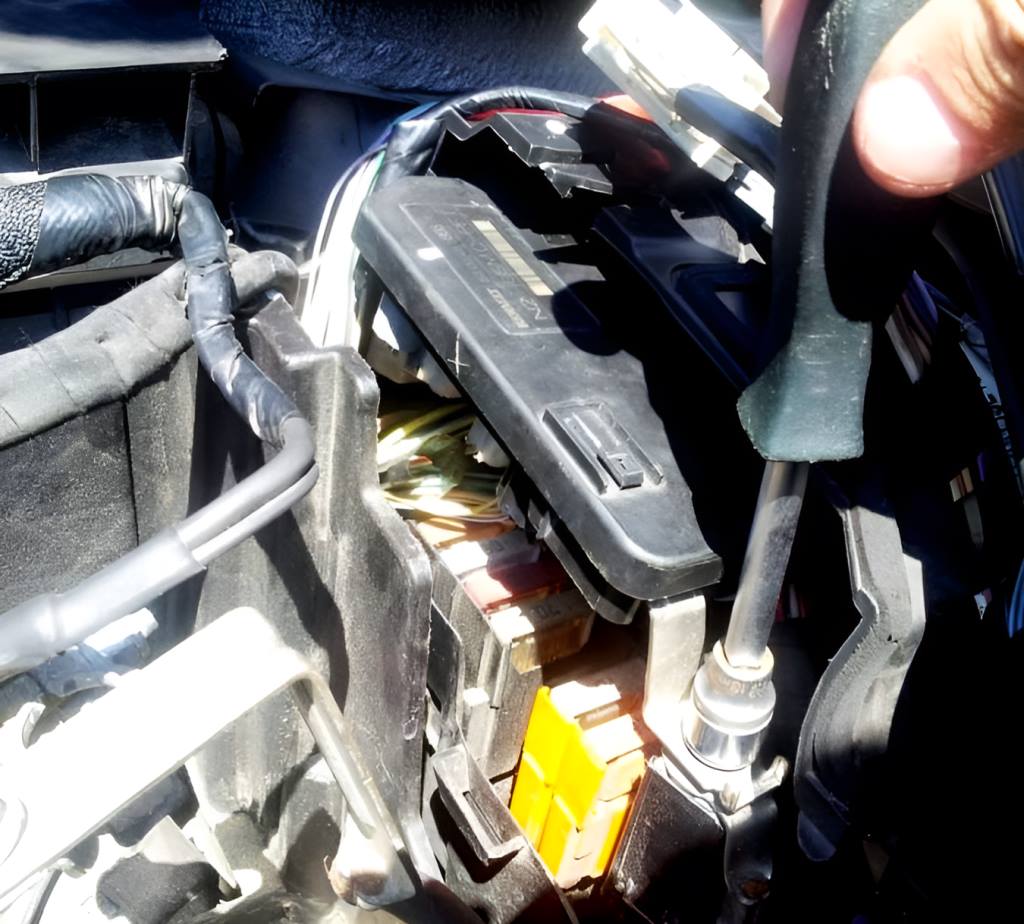

Lösen Sie im Sicherungskasten selbst die Schraube und schieben Sie ihn dann heraus. Vergessen Sie nicht, alle Stromstecker abzuziehen.
Videoanleitung für den Zugang.
Typ 1

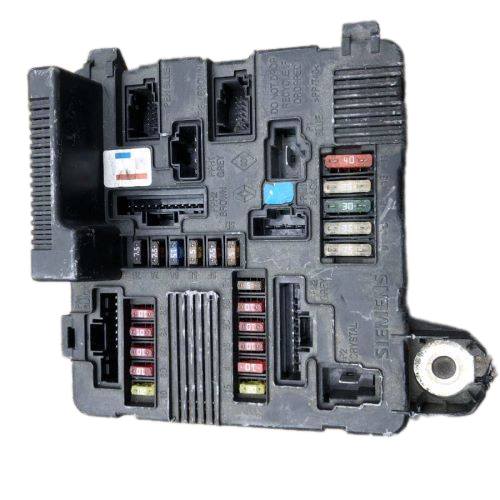

Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Rechtes Parklicht (172-226), Schalter für Geschwindigkeitsbegrenzer (1081), Schalter für Spurstabilisierungssystem (1106), Wählhebelstellungsanzeige für Automatikgetriebe (1129), Schalter für linke Sitzheizung (1514), Schalter für rechte Sitzheizung (1513), Schalter für festes Faltdach | 10A.
2. | Linke Glühbirnen des Standlichts (173-227), Sicherung des Zigarettenanzünders (101), Schalter für elektrische Türverriegelung und Alarmanlage (1391), Schalter für Scheinwerferkorrektur (1390), Klimabedienteil (319), Audioanlage (281), Multifunktionsanzeige (653), Karosseriesteuerungsmodul | 10A
3. | Rechter Scheinwerfer (Abblendlicht) (226), hinterer Höhensensor (1372), vorderer Höhensensor (1373), Schalter der Scheinwerferkorrektur (1360), Motor der rechten Scheinwerferkorrektur (538) | 10A
4. | Linker Scheinwerfer (Abblendlicht) (227), linker Motor der Scheinwerfer-Einstellvorrichtung (537) | 10A
5. | Rechter und linker Nebelscheinwerfer (176-177) | 20A
6. | linker Scheinwerfer (Fernlicht) | 10A
7. | rechter Scheinwerfer (Fernlicht) | 10A
8. | ABS-ECU (113) oder Stabilitätskontrollsystem (1094) | 25A
9. | Scheibenwischermotor | 25A
10. | „+“ Stromkreis nach dem Zündschloss zu Airbags und Servolenkung (756-1232) | 5A
11. | Sicherung der elektrischen Lenksäulenverriegelung | 15A
12. | Reserve
13. | Reserve
14. | Einspritzanlage, Schutzrelais | 15A
15. | Reserve | 10A
16. | Automatikgetriebe | 5A
17. | '+'-Klemme nach dem Zündschalter im Fahrgastraum: Wählhebelstellungsanzeige (1128), Schalter für Schaltmodus des Automatikgetriebes (129), Schalter für Geschwindigkeitsbegrenzer (1081), Bedienfeld des Ausbilders im Schulungswagen (459), Sicherungs- und Relaiskasten im Innenraum (260), Zusatzheizungsrelais 1 (1067), Zusatzheizungsrelais 2 (1088), Diagnosestecker (225), Headset-Mikrofon „Freisprechanlage“ | 7,5A
18. | Elektrische Lenksäulenverriegelung | 5A
19. | Glühlampen für Rückfahrscheinwerfer | 10A
20. | Kraftstoffheizungsrelais | 20A
21. | Scheibenwaschpumpe | 15A
22. | Kupplung des Klimakompressors | 10A
23. | Heizelemente der Heckscheibe | 30A
Typ 2
Foto - Beispiel.

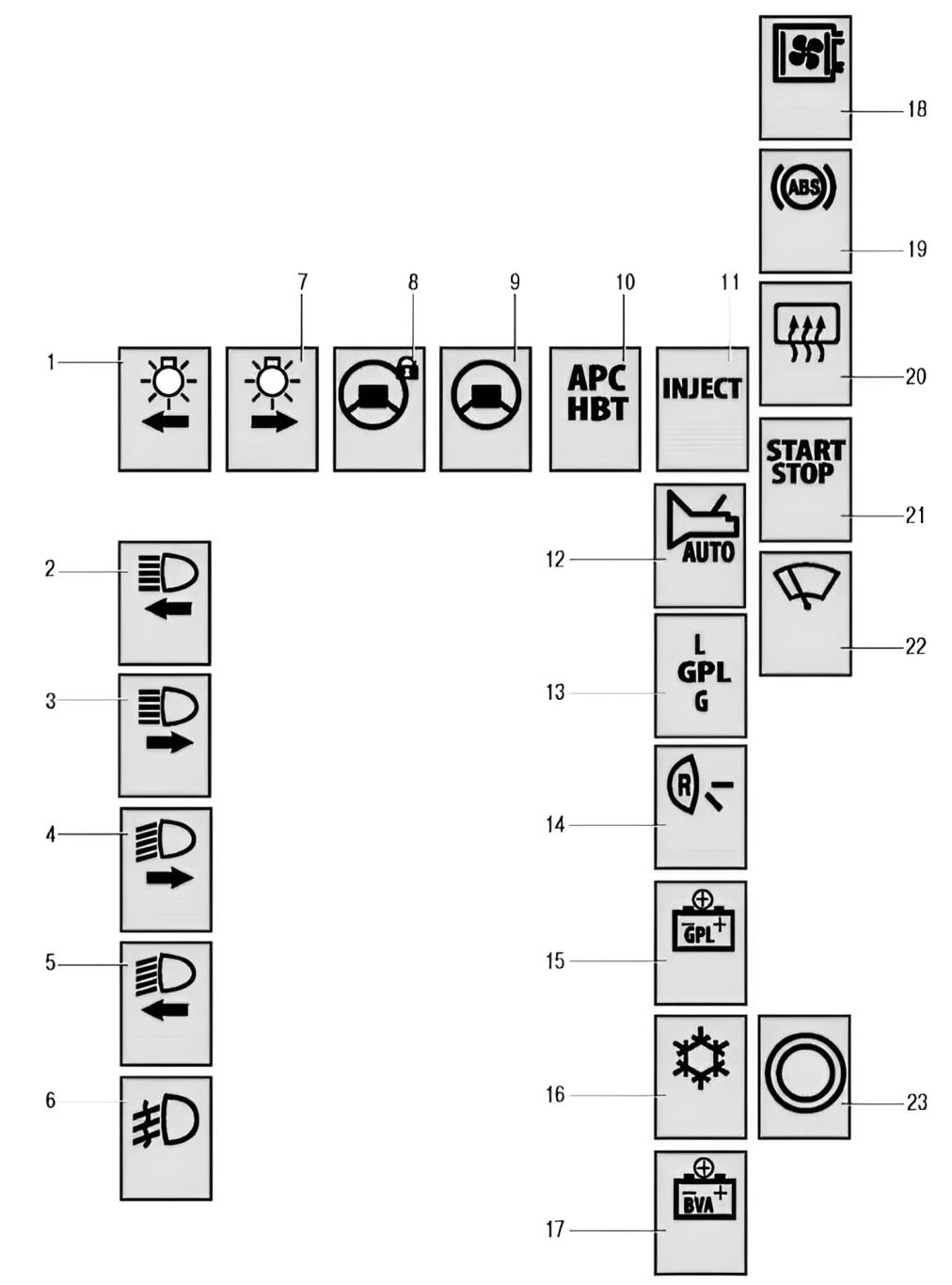

Belegungsplan
Nr. | Beschreibung | Stromstärke
1. | Glühlampe für das Standlicht des linken Scheinwerfers, Zigarettenanzünder, Schalter für Zentralverriegelung und Notsignalanlage, Regler für das Scheinwerferlicht, Steuergerät für Heizung (Klimaanlage) und Lüftung | 7,5A
2. | Glühlampe für das Fernlicht des linken Scheinwerfers | 10A
3. | Glühlampe für Fernlicht des rechten Scheinwerfers | 10A
4. | Glühlampe für Abblendlicht des rechten Scheinwerfers, vorderer und hinterer Sensor für die Karosseriehöhe, Regler für die Scheinwerferkorrektur, Motor für die Scheinwerferkorrektur des rechten Scheinwerfers | 10A
5. | Glühlampe für Abblendlicht des linken Scheinwerfers, Motor für die Scheinwerferumstellung des linken Scheinwerfers | 10A
6. | Glühlampen der Nebelscheinwerfer | 20A
7. | Glühlampe des rechten Scheinwerfers, rechtes Parklicht, Wählhebelanzeige des Automatikgetriebes, Steuergerät der elektrischen Fensterheber aller Türen | 7,5A
8. | Verriegelungselektromechanismus der Lenksäulen-Diebstahlsicherung | 15A
9. | Fahrer-Airbag-Modul, elektrische Servolenkung | 5A
10. | Wählhebelstellungsanzeige des Automatikgetriebes, Diagnosestecker | 7,5A
11. | Elektromechanismus für Lenksäulendiebstahlsicherung | 5A
12. | Automatikgetriebe | 5A
13. | Steuergerät für LPG-Versorgungssystem | 10A
14. | Glühlampen für Rückfahrscheinwerfer | 10A
15. | LPG-Magnetventilrelais | 20A
16. | Magnetkupplung für den Klimakompressor | 10A
17. | Reserve | 10A
18. | Elektrischer Lüfter des Motorkühlsystems | 40A
19. | ABS-Steuergerät | 25A
20. | Beheiztes Heckklappenfenster | 30A
21. | Anlasserrelais | 25A
22. | Scheibenwischermotor | 25A
23. | Reserve | 25A
Sicherungskasten Nr. 2
Er befindet sich unter dem Schaltkasten. Um ihn zu erreichen, müssen Sie:
1. die beiden Schrauben der Abdeckung des Hauptgeräts abschrauben
2. Den Deckel abnehmen
3. Nehmen Sie die Batterie heraus

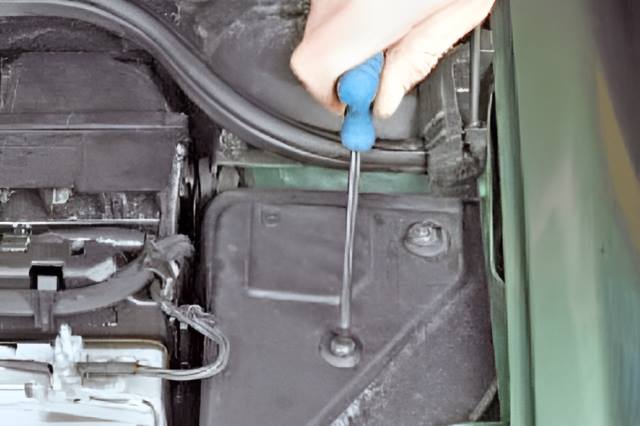

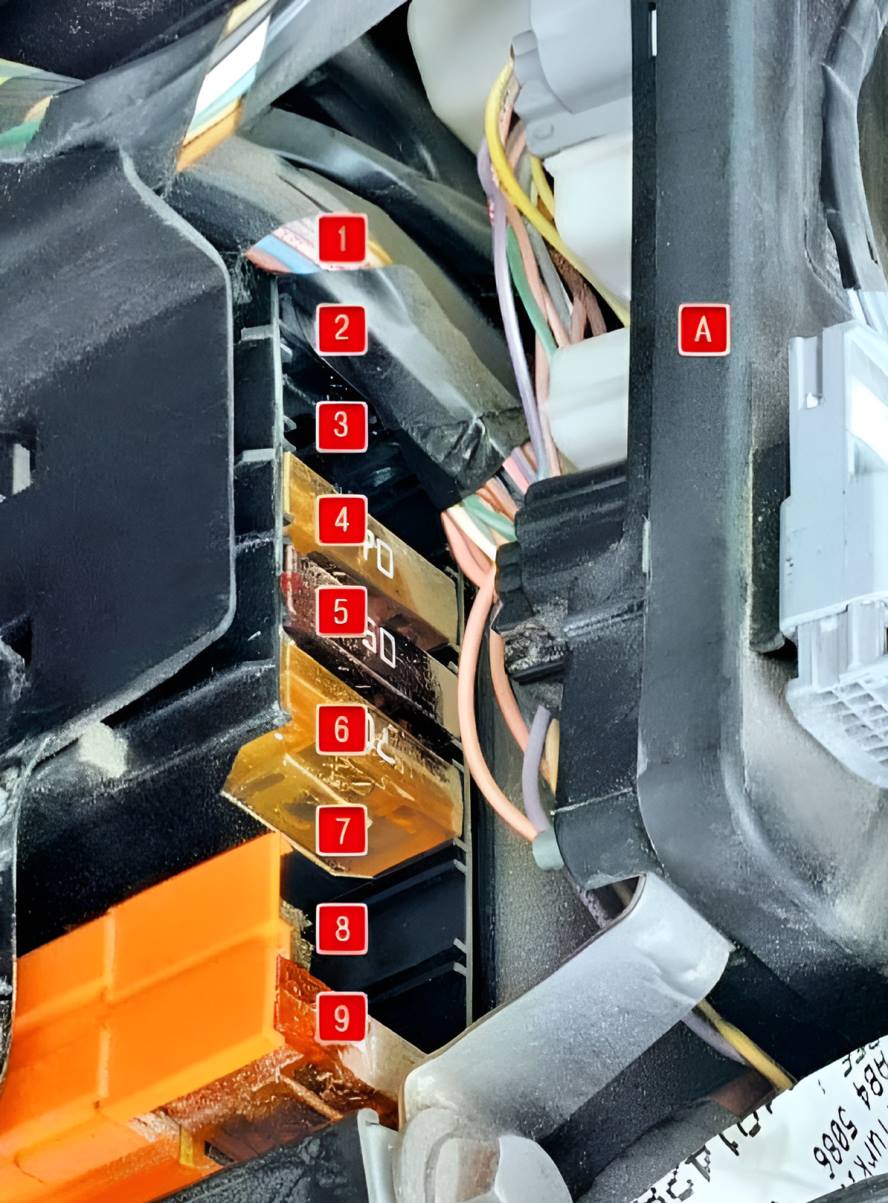

4. Schrauben Sie den Bolzen „B“ der Schalteinheit ab und legen Sie die „A“-Einheit beiseite.

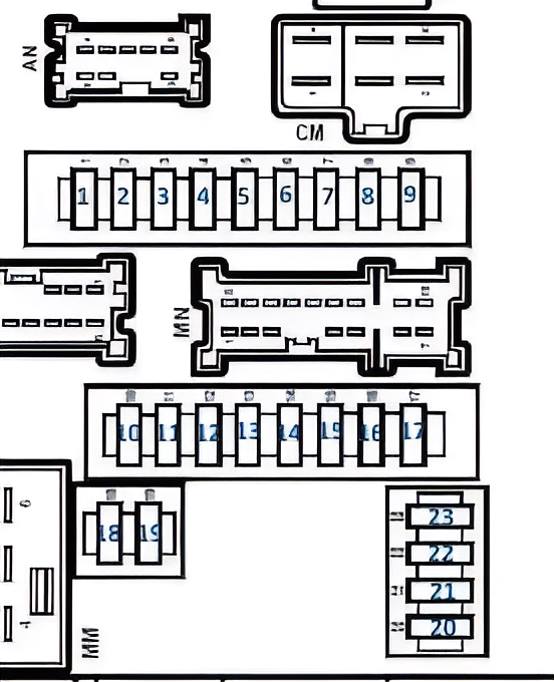

Diagramm
Nr. | Beschreibung | Stromstärke
1. | Relais für die Zusatzheizung 2 | 70A
2. | Sicherungs- und Relaiseinheit im Fahrgastraum 70A / Glühkerzen 60A
3. | Zusatzheizungsrelais 1 | 40A
4. | Elektrische Servolenkung | 70A
5. | ABS-Steuergerät | 50A
6. | Sicherungs- und Relaiskasten im Fahrgastraum | 70A
7. | Heizungsrelais Dieselmotor-Kraftstofffilter | 20A
8. | Steuergerät für Vorstartheizung | 70A
9. | Relais für Zuheizer 2 | 70A
Zusätzliche Sicherungen können sich in der Nähe dieser Einheit befinden.

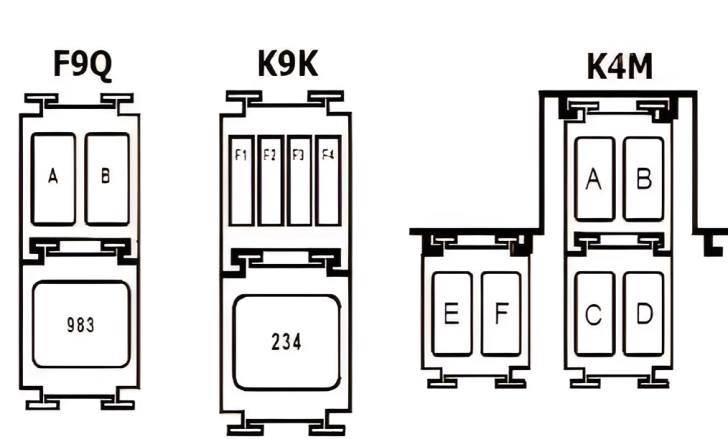

F9Q Motor
A. | F9Q: Dieselheizung | 20A
B. | F9Q814: Elektrische Kühlmittelpumpe | 20A
983. | F9Q814: Versorgungsrelais Einspritzsteuergerät | 50A
Motor K9K
F1. | Leer
F2. | Leer
F3. | Leer
F4. | Stromversorgung des Relais der Haupteinspritzdüse (Schutz des Luftmassenmessers) | 15A
234. | K9K724: Motorkühlgebläserelais 460W (mit Klimaanlage) | 40A
234. | K9K732: Motorkühlgebläse-Relais 550 W (mit Klimaanlage) | 50A
K4M-Motor
A. | Kraftstoffmodul (Sicherung Benzinpumpe) | 20A
B. | LPG-Kraftstoffpumpen-Sicherung | 20A
C. | LPG-Magnetventil | 20A
D. | LPG-Tank | 20A
E. | Gasausdehnungsventil-Magnetventil | 20A
F. | Leer

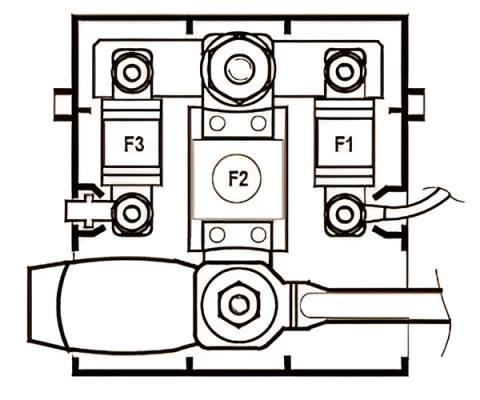

Hochstromsicherungen
Diese Tafel befindet sich am Pluspol der Batterie.
F1. | Elektronisches Steuergerät im Fahrgastraum | 30A
F2. | mit Benzinmotor, Lichtmaschine 350A / mit Dieselmotor - Schaltkasten im Motorraum 400A | 350A /
400A
F3. | Schaltanlage im Motorraum | 30A
