Der Renault Mégane ist ein Fahrzeug der Kompaktklasse, das vom französischen Automobilhersteller Renault produziert wird. Er löste im Jahr 1995 den Renault 19 ab. Im September 2015 wurde die 4. Generation des Modells auf der Internationalen Automobil-Ausstellung (IAA) in Frankfurt vorgestellt, der Verkaufsstart erfolgte im Juli 2016. Neben der Schräghecklimousine und dem Kombi (Grandtour) wurde die Modellpalette später um eine Stufenhecklimousine erweitert. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Renault Mégane IV (vierte Generation; interne Karosseriebezeichnungen: Kombi K9A, Stufenhecklimousine L9A, fünftüriges Fließheck B9A). Baujahre: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Absicherungen für den „Zigarettenanzünder“ und die „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum
Hier befinden sich zwei Sicherungs- und Relaisboxen, die für die Absicherung der Bordnetzstromkreise zuständig sind.
Sicherungskasten

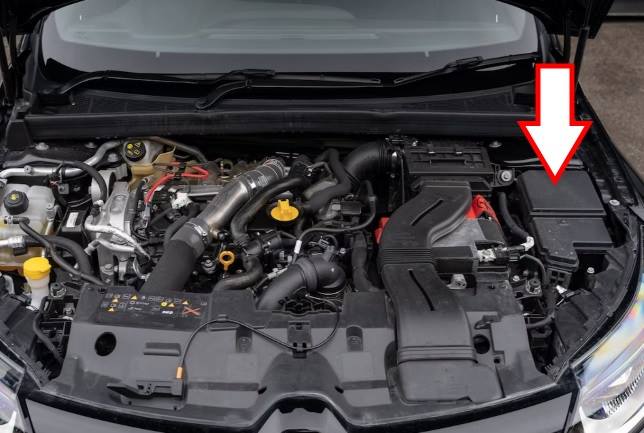

Dieser befindet sich auf der linken Seite des Motorraums. Um Zugang zu erhalten, muss die Schutzabdeckung demontiert werden. Der Sicherungskasten besteht aus einem oberen und einem unteren Teil.

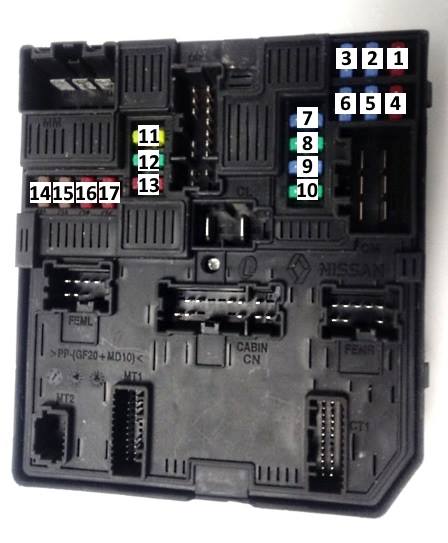

Beispielfoto.
Belegungsplan
Oberer Teil
Nr. | Beschreibung | Ampere
1. | Aktive Kühlerjalousie (2232), Motorsteuergerät (120) | 10A
2. | Motorsteuergerät und Relais Kraftstoffvorwärmung | 15A
3. | Motorsteuergerät (Einspritzanlage) | 15A
4. | Motorsteuergerät (120) und Motorsteuerung | 10A
5. | Motorsteuerung | 15A
6. | Relais Standheizung 1 und 2 (1067-1068), Steuergerät elektrische Parkbremse, Geschwindigkeitsregelanlage und Geschwindigkeitsbegrenzer (2519), Gangwahlschalter (129), Ganganzeige (1129), Steuergerät für Einparkhilfe (1222), automatisch abblendender Innenspiegel (1340), Gurtwarnanzeige (1601), Frontkamera-Steuergerät (2236), Steuergerät für elektrische Parkbremse (1217), Schalter Geschwindigkeitsbegrenzer/Geschwindigkeitsregelanlage (1081), Relais Heckscheibenheizung (235) im inneren Sicherungskasten (260), Stellmotoren Leuchtweitenregulierung links und rechts (537-538) | 15A
7. | Magnetkupplung Klimakompressor (171) | 15A
8. | Steuergerät ABS/ESP (1094) | 30A
9. | Elektrische Zusatzwasserpumpe Standheizung/Klimatisierung (2084) | 15A
10. | Wischermotor Frontscheibe (212) | 30A
11. | Kraftstoffvorratssensor, Kraftstofftemperatursensor, Sicherung der Kraftstoffpumpe | 20A
12. | Starter (Anlasser) | 30A
13. | Getriebesteuergerät | 10A
14. | Elektrische Servolenkung (1232), Bremslichtschalter (160), Allrad-Steuergerät (1663) | 5A
15. | Motorsteuergerät (120), Steuergerät Abstandsregeltempomat (2037) | 5A
16. | Elektrische Lenkradverriegelung (1088), Lenkwinkelsensor (583), Steuergerät Airbag/Gurtstraffer (756) | 10A
17. | Sensor Leerlaufstellung/Rückfahrleuchte Schaltgetriebe (1109), Relaissteuerung Kraftstoffvorwärmung (450), Relais Rückfahrleuchte | 10A
Unterer Teil
Nr. | Beschreibung | Ampere

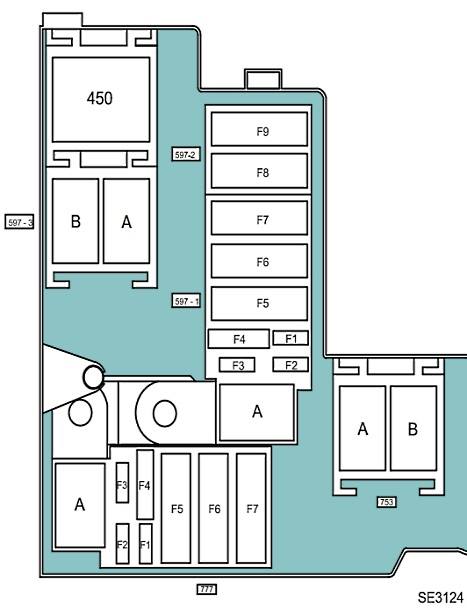

Platine 777
F1. | Nicht belegt
F2. | Nicht belegt
F3. | Nicht belegt
F4. | Relais Scheinwerferreinigungsanlage (SRA) | 20A
F5. | Beheizbare Frontscheibe | 80A
F6. | Allrad-Steuergerät (1663) | 40A
F7. | Spannungsversorgung Sicherungen (F57 - F58 - F59 - F60) im inneren Sicherungskasten | 70A
A. | Relais Scheinwerferreinigungsanlage
Platine 753
A. | Relais Scheinwerferreinigungsanlage
B. | Nicht belegt
Platine 597
F1. | Motorsteuergerät (120), Parksperre Automatikgetriebe (2372) | 30A
F2. | Getriebesteuergerät Automatikgetriebe | 15A
F3. | Kraftstoffvorwärmung mit Wasserstandssensor (1866), Motorsteuergerät (120) | 30A
F4. | Schutz- und Schalteinheit (Zentralelektrik Motorraum / UPC) (1337) | 140A
F5. | Vorglühsteuergerät (257), Motorsteuergerät (120) | 70A
F6. | Getriebesteuergerät Automatikgetriebe (119) | 50A
F7. | Kühlerlüfter (188) | 60A
F8. | Steuergerät Zuheizer (1550) | 70A
F9. | Relaisbox Zuheizer (1550) | 70A
A. | Relais Rückfahrleuchte
450. | Relais Kraftstoffvorwärmung
Platine 597-3
A. | Relais Motorfernstart (2619)
B. | Relais Hochdruck-Kraftstoffpumpe (2523) – Diesel
D. | Hauptrelais Motorsteuerung
E. | Relais Kraftstoffpumpe / Einspritzanlage
Hochstromsicherungen

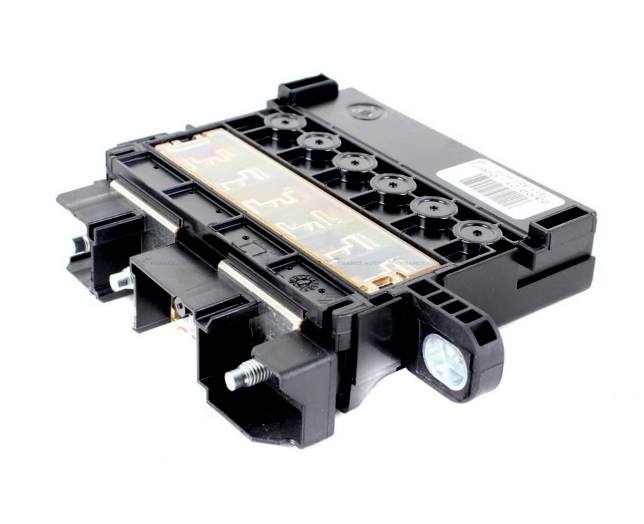

Diese befinden sich direkt am Pluspol der Batterie.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Elektrische Servolenkung (1232) | 60A
F2. | Elektrischer Zuheizer Innenraum (1113) | 100A
F3. | Spannungsversorgung Sicherungs- und Relaiskasten | 80A
F4. | Steuergerät ABS/ESP (1094) | 40A
F5. | Spannungsversorgung Sicherungs- und Relaiskasten | 100A
F6. | Spannungsversorgung Sicherungs- und Relaiskasten | 100A
F7. | Starter, Generator | 300A
Im Innenraum

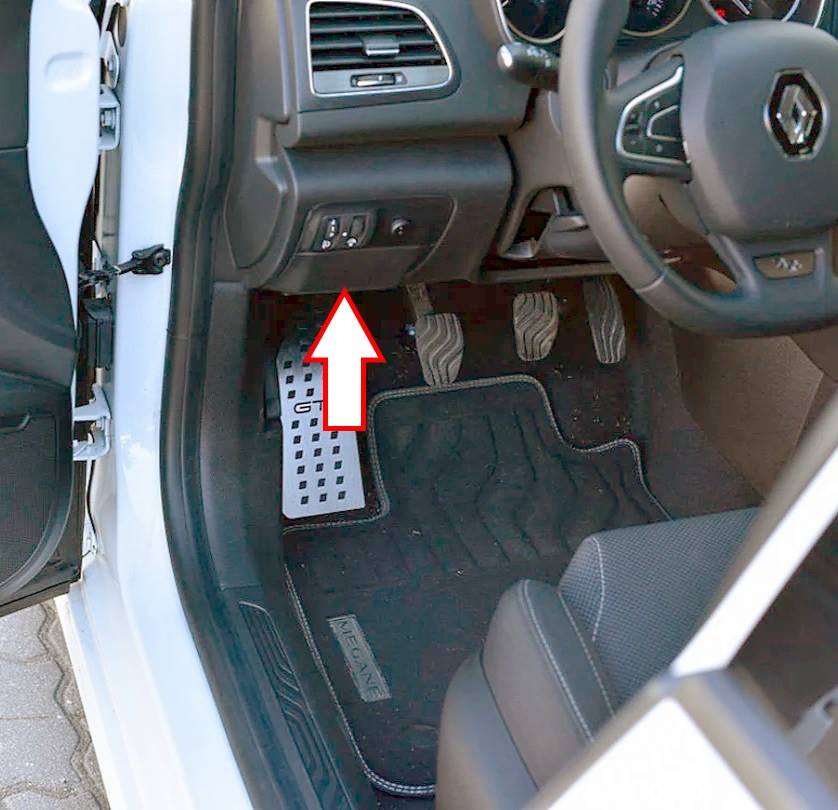

Der Sicherungskasten befindet sich im unteren Bereich der Instrumententafel auf der Fahrerseite hinter einer Schutzabdeckung.
Gesamtansicht.

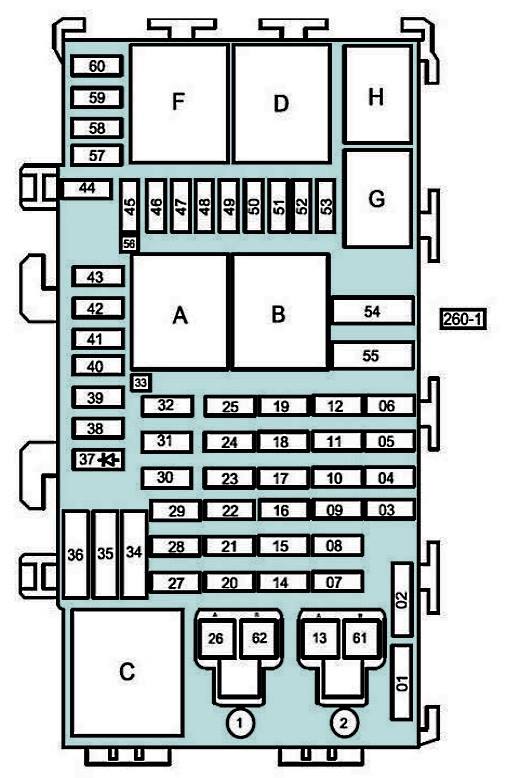

Belegungsplan
Nr. | Ampere | Beschreibung
1. | Reserve
2. | 10A | Multimedia-Anschluss (2468) (nur Rechtslenker)
3. | 15A | Stellmotor Tankklappenverriegelung (844), Zentralverriegelung vordere Türen (140-141)
4. | 15A | Fahrtrichtungsanzeiger (Blinker) vorne (255-256), Rückleuchten (172-173), Anhängermodul (1971), elektrische Außenspiegel (2230-2231)
5. | 15A | Zentralverriegelung hintere Türen (138-139), dritte Bremsleuchte (639), Heckklappenverriegelung (1322)
6. | Reserve
7. | Reserve
8. | Reserve
9. | 15A | Nebelschlussleuchten (174-175), Wischermotor Heckscheibe (211)
10. | 30A | Steuergerät elektrische Parkbremse (1217)
11. | Reserve
12. | 15A | Elektronische Dämpferregelung (543)
13. | Spannungsversorgung für die Sicherungen 3, 4, 5 und 6 im inneren Sicherungskasten (260)
14. | Reserve
15. | Reserve
16. | 10A | Kombiinstrument (247)
17. | 20A | Relais Signalhorn (229)
18. | 10A | OBD-Diagnoseanschluss (225) und Alarmanlage (1838)
19. | 20A | Anhängermodul/Steckdose (1971)
20. | 10A | Zentralelektrik Innenraum (UCH/BCM)
21. | 20A | Audiosystem (261), Telematik-Steuergerät (2152)
22. | 10A | Schalter elektrische Parkbremse und Geschwindigkeitsregelanlage (2519), CD-Wechsler (1272), Multifunktionsdisplay (2402), Multimedia-Anschlüsse (1877)
23. | 30A | Audio-Verstärker (1917)
24. | 30A | Steuergerät elektrische Parkbremse (1217)
25. | 10A | Rückleuchten (172-173), Anhängermodul/Steckdose (1971)
26. | Reserve
27. | 5A | Elektrische Außenspiegel (2230-2231)
28. | Reserve
29. | Reserve
30. | 15A | Sicherung Zigarettenanzünder (101) oder 12V-Steckdosen (506)
31. | 15A | Zigarettenanzünder / 12V-Steckdose im Kofferraum (1384)
32. | 10A | Zweirichtungs-Waschwasserpumpe Front-/Heckscheibe (677)
33. | Ausgang: Spannungsversorgung: Sicherung F2 und Relais im inneren Sicherungskasten (260) (nur Rechtslenker)
34. | 40A | Innenraumgebläse 1 (1156)
35. | 40A | Beheizbare Heckscheibe (235)
36. | 40A | Heckklappenverriegelung
37. | Reserve
38. | 10A / 15A | Stellmotor Handschuhfachverriegelung (2518) 10A, Stellmotor Tankklappenverriegelung (844) 15A
39. | 10A | Klimabedienteil/-Steuergerät (419), Signalhorn Zentralverriegelung (1920)
40. | 7.5A | Kupplungspedalschalter (1057) bei Schaltgetriebe, Head-up-Display (2400), Antenne/Empfänger Keyless-Entry 433 MHz (1618)
41. | 7.5A | Innenraumbeleuchtung
42. | 5A | Elektrische Außenspiegel (2230-2231) über Türsteuergerät (1667), Ausstiegsbeleuchtung Beifahrertür (1752), Türbeleuchtung
43. | 5A | Steuergerät ABS/ESP (1094), Bremslichtschalter (160)
44. | Reserve
45. | 7.5A | Regen-/Lichtsensor (1415), Innenraumtemperatursensor (1872), Leseleuchten (328-329), Make-up-Spiegelbeleuchtung (541), Dachleuchte hinten (300)
46. | 25A | Fensterhebermotor Fahrertür (203)
47. | 25A | Fensterhebermotor Beifahrertür (204)
48. | 30A | Elektrisches Schiebedach (304)
49. | 25A | Fensterhebermotor hinten links (202)
50. | 25A | Fensterhebermotor hinten rechts (201)
51. | 25A | Memory-Steuergerät Beifahrersitz (2576)
52. | 15A | Schalter Rücksitzentriegelung
53. | 25A | Memory-Steuergerät Fahrersitz (2567): Lordosenstütze Fahrersitz (2564/2565)
54. | 40A | Wischermotor Frontscheibe
55. | 40A | Wischermotor Frontscheibe
56. | Spannungsversorgung: Sicherung 38 im inneren Sicherungskasten (260)
57. | 30A | Innenraumgebläse Fond
58. | 15A | Schalter Sitzheizung hinten (2120-2121), Heizelemente Rücksitze (2423-2424)
59. | 20A | Memory-Steuergeräte Vordersitze (2567/2576), Sitzheizung vorne (987-988), Steuergeräte Sitzheizung vorne (985-986)
60. | 7.5A | Steuergerät Lenkradheizung (2483), Geschwindigkeitsregelanlage und Airbag-Schalter (689)
61. | Spannungsversorgung: Relais 2 Zündungsplus (AP2) (752) im inneren Sicherungskasten (260-4)
62. | Spannungsversorgung: Sicherungen (F16-F19, F35) im inneren Sicherungskasten (260-1)
A. | 70A | Relais +Zündung (Zündungsplus mit Lastabwurf während des Startvorgangs) (1760)
B. | 70A | Relais +Batterie verzögert (ohne Lastabwurf während des Startvorgangs) (1762)
C. | Nicht belegt
D. | Nicht belegt
F. | 40A | Beheizbare Heckscheibe (235)
G. | 20A | Signalhorn / Hupe (229)
H. | 20A | Lenkradheizung (2499)
Videoanleitung für den Zugang zum Sicherungskasten.
